高精度滚柱轴承工业传动部件三维结构

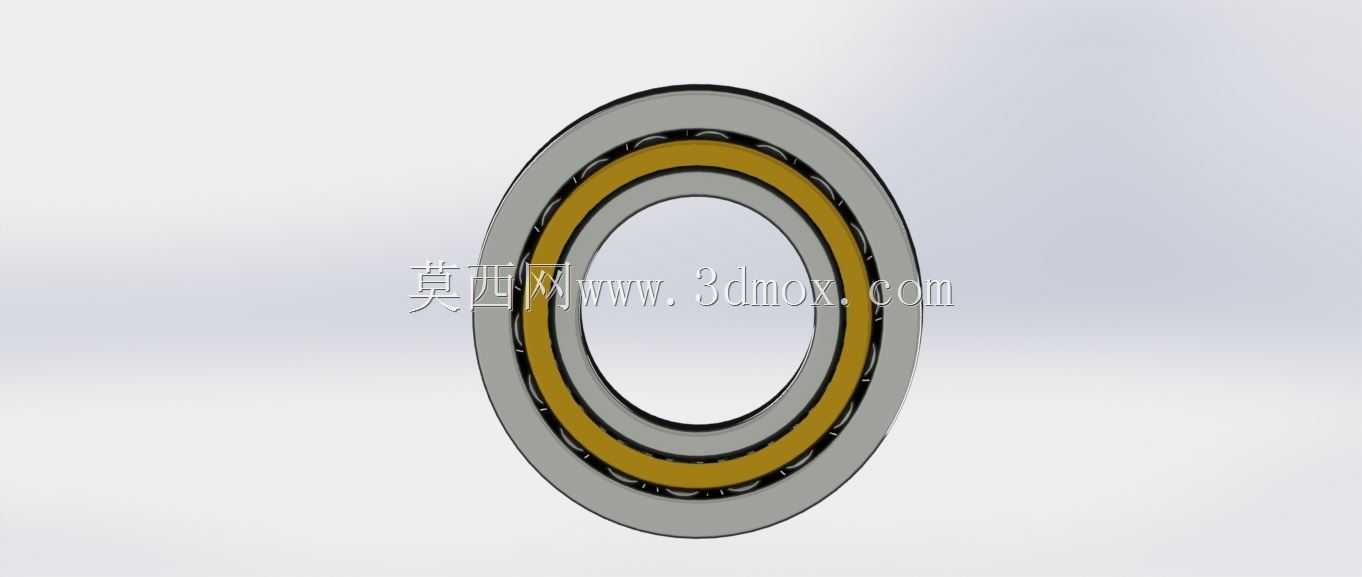

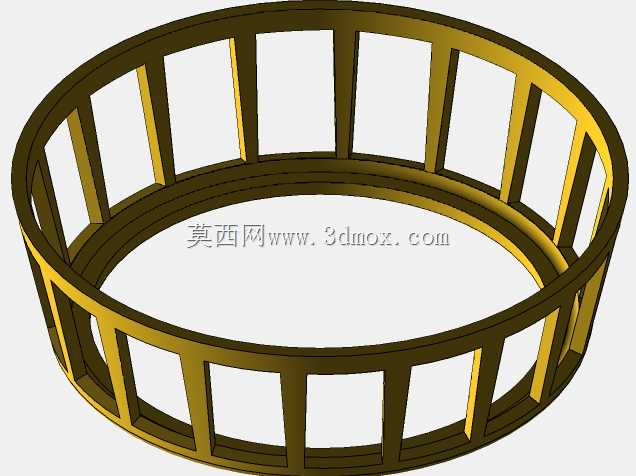

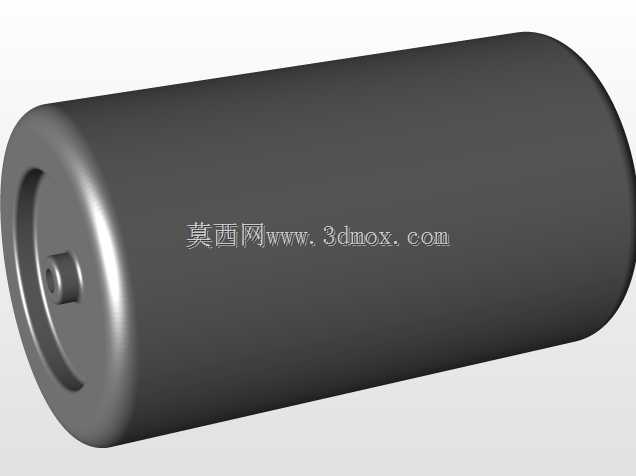

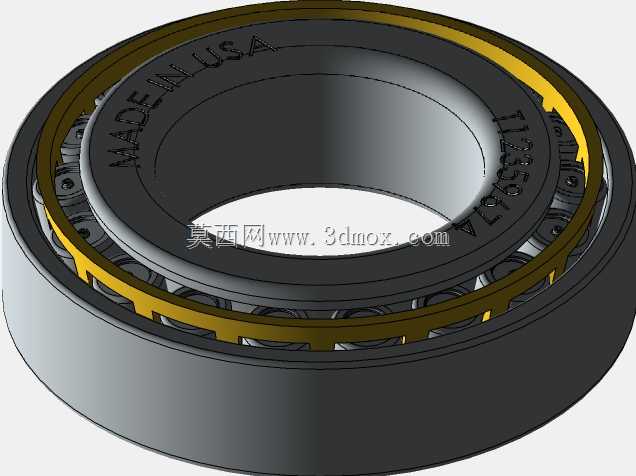

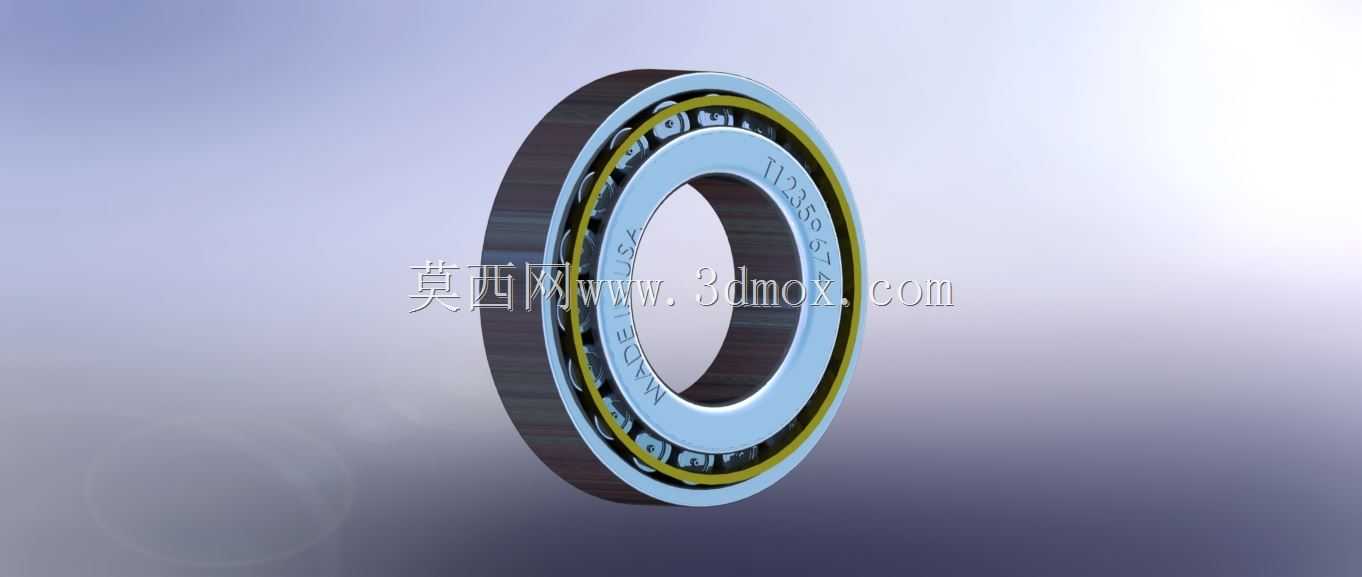

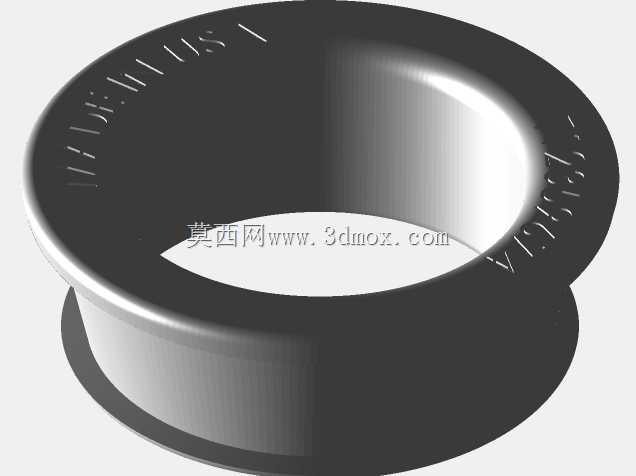

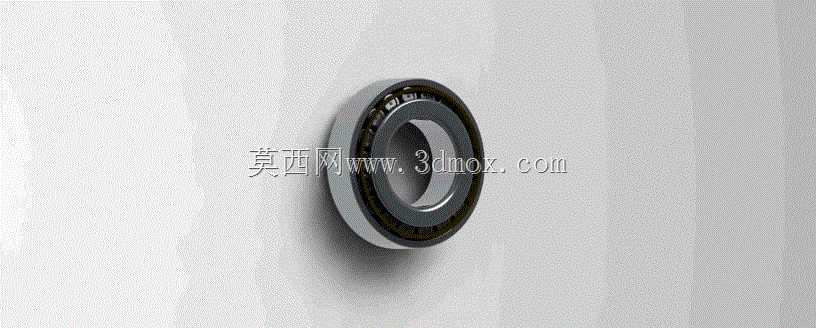

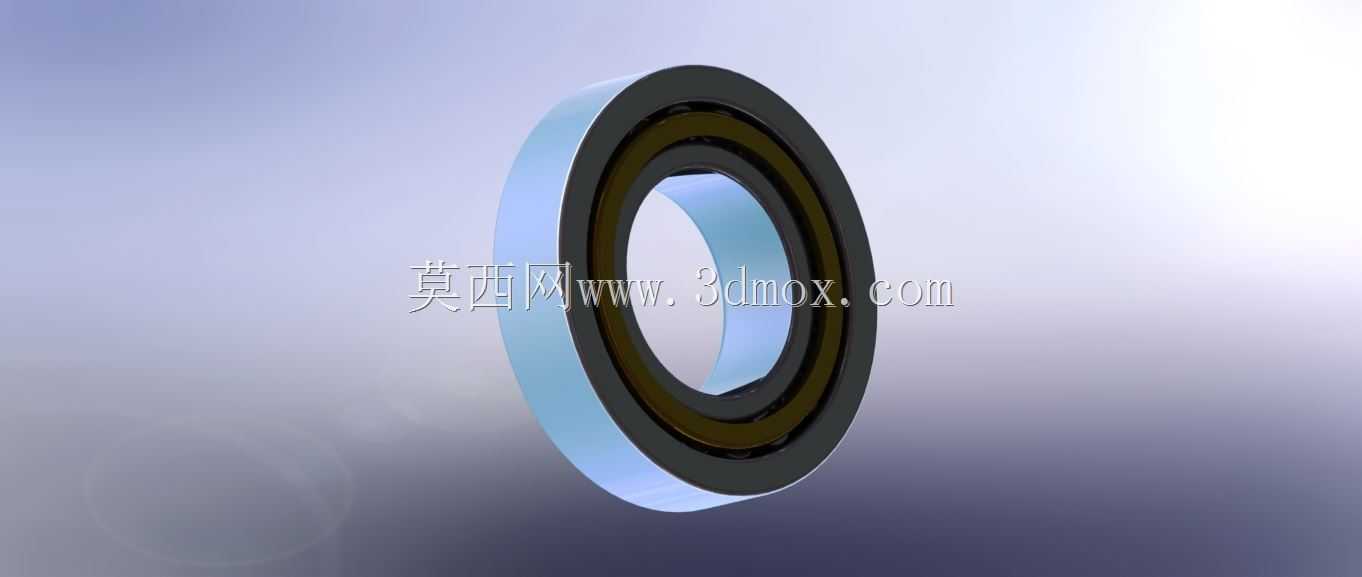

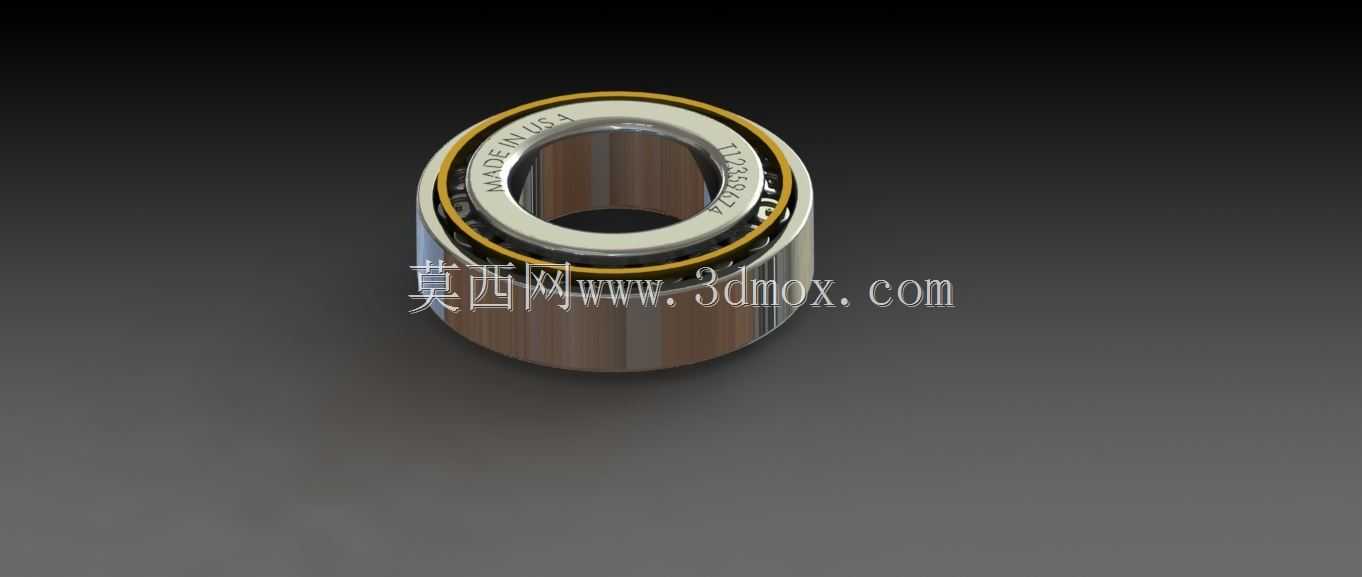

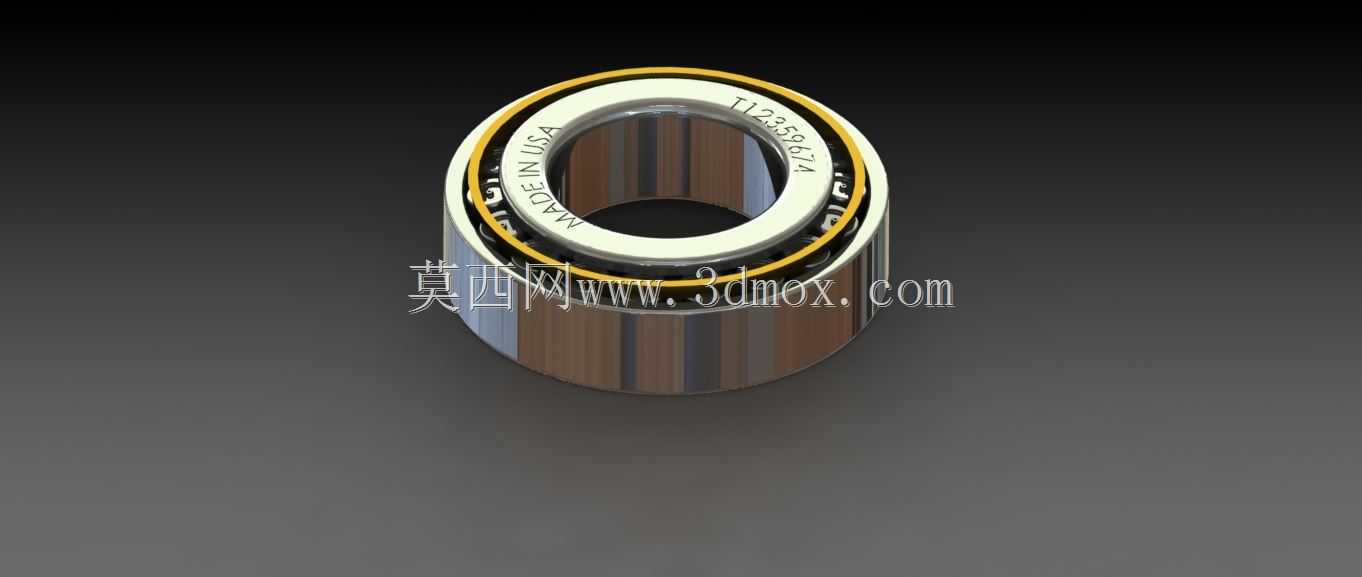

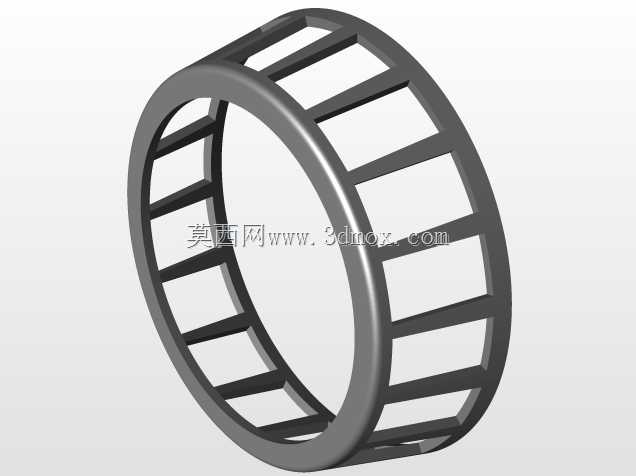

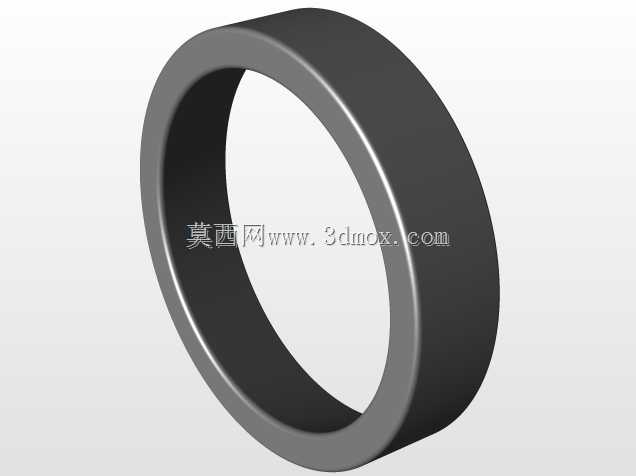

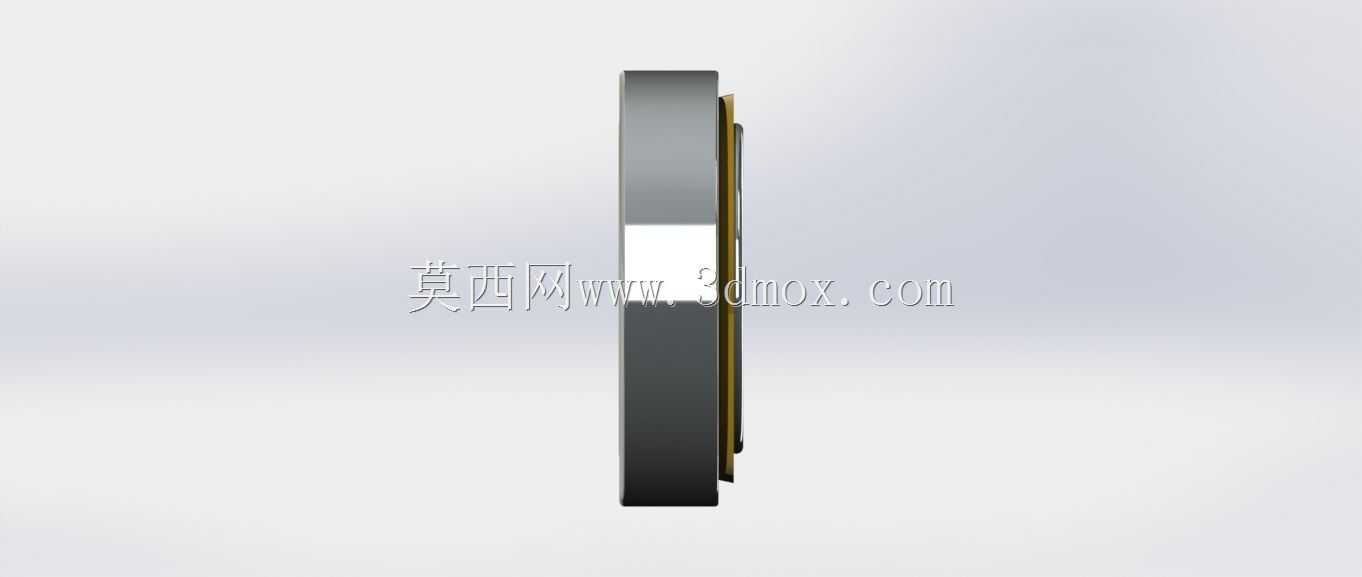

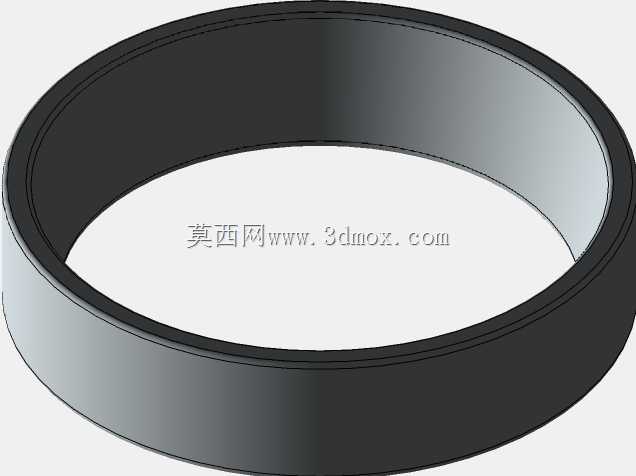

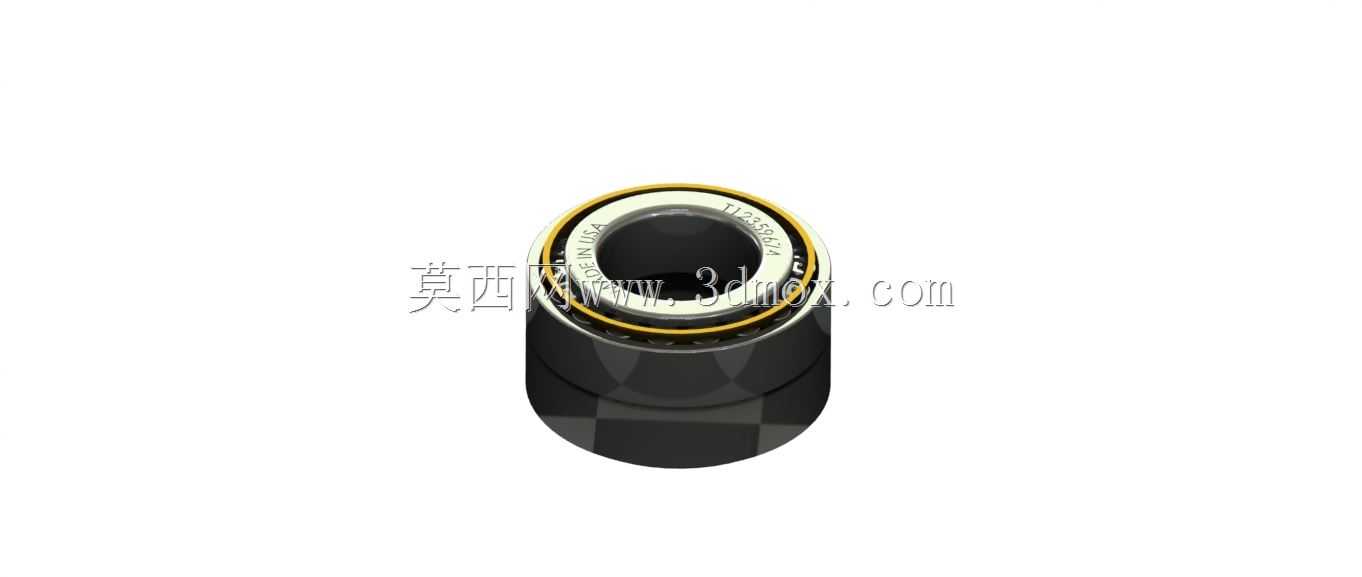

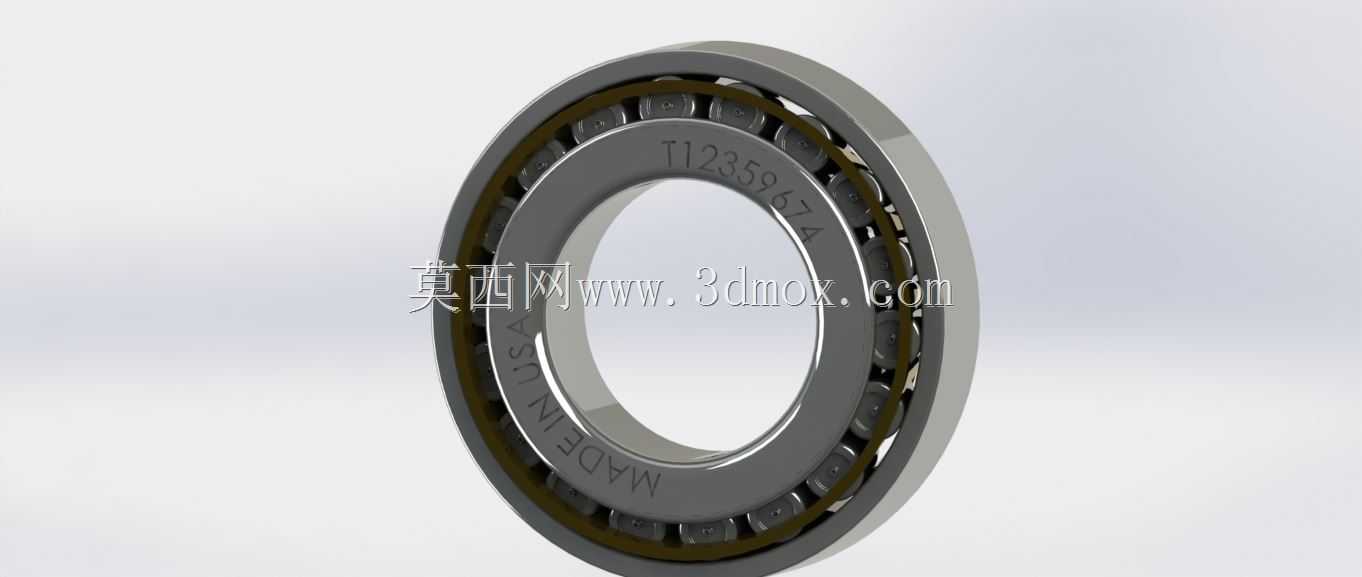

在重载传动场景的轴系设计中，滚柱轴承是承担径向载荷、保障旋转精度的核心支撑元件，这类轴承广泛应用在商用车变速器输入输出轴、工业电机主轴、减速机行星架支撑位、工程机械行走机构等对承载能力和运转稳定性要求较高的部位。不同于滚珠轴承的点接触受力形式，滚柱与内外滚道为线接触结构，同等外形尺寸下能承受更大的径向冲击载荷，适配中低速重载的连续运转工况，在存在一定安装同轴度误差的场景下，部分结构的滚柱轴承还能通过滚柱的微量自调整补偿少量偏角，避免局部应力集中导致的早期点蚀失效。从设计逻辑来看，该滚柱轴承的三维结构完整还原了实体零件的装配关系：外圈与设备轴承座孔采用基孔制过渡配合，安装时需保证座孔圆柱度公差在IT7级以内，避免外圈受挤压变形导致滚道圆度超差；内圈与旋转轴采用过盈配合，过盈量根据轴径大小控制在0.01-0.03mm区间，防止运转过程中内圈与轴出现相对爬动磨损。保持架采用兜孔结构均匀分隔每根滚柱，既保证滚柱在滚道内的滚动间隙均匀，又避免相邻滚柱直接接触产生滑动摩擦，降低运转过程中的发热和磨损速率。外形尺寸上，该轴承的径向截面厚度、内外圈宽度、滚柱直径与长度的匹配经过载荷校核，滚柱的母线修形设计能减少边缘应力集中，当轴系承受短时偏载时，滚柱两端不会出现应力突变导致的压痕剥落。在三维建模过程中，滚道的曲率、滚柱的倒角、保持架的让位槽都按照实际加工工艺做了细节还原，比如外圈两端的安装引导倒角方便压装时顺利进入轴承座，内圈的挡边高度经过计算，既能限制滚柱的轴向窜动，又不会在运转时与滚柱端面产生过多摩擦。对于设备选型和结构设计人员来说，该三维模型可以直接用于轴系装配的干涉检查，模拟轴承安装后的周边空间余量，校核轴承座、轴肩的定位尺寸是否匹配，也能用于传动系统的载荷仿真分析，通过赋予各零件材料属性，模拟不同转速、载荷下的接触应力分布，提前预判结构薄弱点。在实际装配场景中，这类滚柱轴承的安装通常采用热装工艺，将内圈均匀加热至指定温度后套装到轴颈上，避免敲击导致滚道或滚柱产生损伤，安装完成后需要检查运转灵活性，确认无卡滞、异响后再投入负载运转。日常运维中，轴承的润滑脂填充量控制在内部空腔的三分之一到二分之一即可，过量填充会导致运转时搅油发热，反而缩短使用寿命。
