十字批头螺丝刀头工业级结构设计

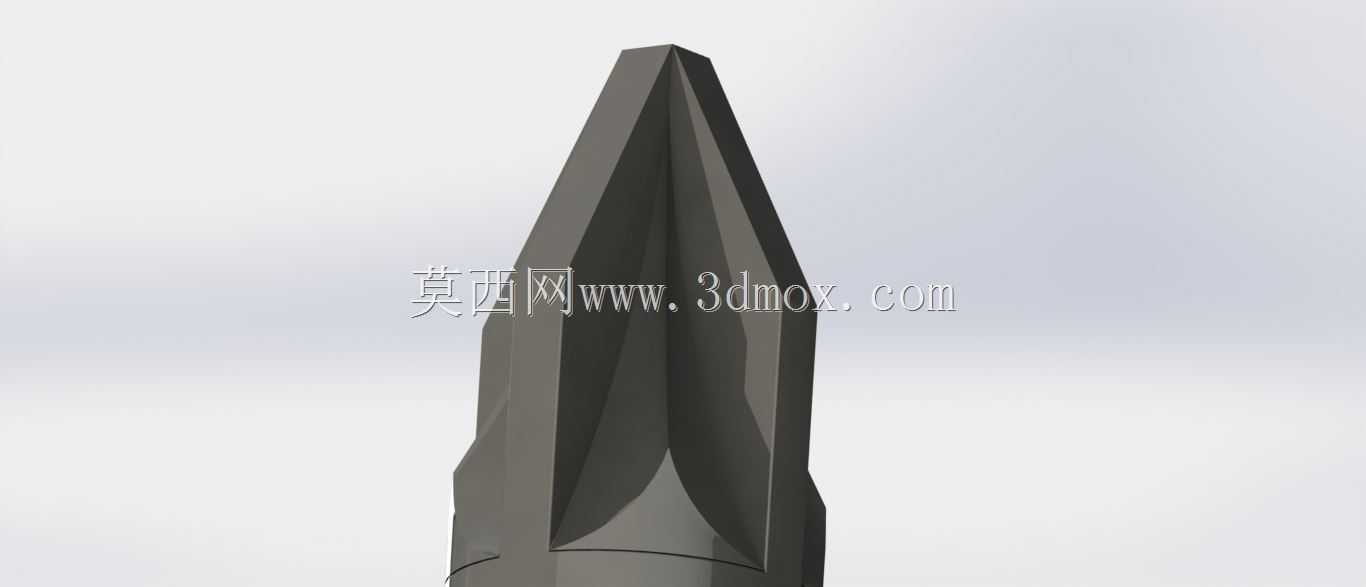

　　在设备装配、产线运维、五金维修等各类涉及螺纹紧固的作业场景里，螺丝刀头是直接传递扭矩、与螺钉槽口配合的核心执行部件，其结构设计合理性直接决定了紧固作业的效率、螺钉槽口的损耗程度以及作业过程的稳定性。日常作业中遇到的螺钉滑牙、批头脱出、扭矩传递不足等问题，多数都和批头与螺钉槽型的匹配精度、批头自身的结构设计有直接关联。这款螺丝刀头采用六角柄的安装结构，柄部尺寸符合通用电动螺丝刀、气动起子以及手动螺丝批的夹持标准，能够直接适配市面上绝大多数常规旋具的夹持机构，不需要额外加装转换套，减少了夹持环节的间隙，避免作业过程中出现批头晃动、打滑的问题。批头的工作端采用十字槽型设计，槽口的棱边做了精准的角度匹配，能够完全嵌入十字螺钉的槽腔内部，

　　和槽壁形成均匀的面接触，而非传统劣质批头的线接触，这样在传递扭矩的时候，应力不会集中在槽口的棱边位置，既可以减少批头工作端的磨损，也能避免螺钉槽口被拧花，尤其是在处理硬度较高的高强度紧固件时，这种面接触的配合方式能大幅降低滑牙的概率。从设计思路上看，这款批头的整体结构做了等强度优化，工作端和六角柄的过渡位置采用圆弧过渡处理，没有应力集中的直角台阶，在承受大扭矩冲击载荷的时候，不会在过渡位置出现断裂失效的情况，能够适配气动起子、冲击起子这类带冲击载荷的作业工具，满足高强度连续装配作业的需求。批头的整体长度控制在常规短批头的尺寸区间，适合在空间开阔的普通作业场景使用，安装到旋具上之后不会因为长度过长出现摆幅过大的问题，

　　高速旋转时的动平衡表现更好，作业过程中不会出现明显的抖动，既能够提升作业的精准度，也能减少操作人员手持设备的震感，降低长时间作业的疲劳感。批头的六角柄部位做了公差精准控制，对边尺寸的公差控制在小范围内，夹持时能够被夹爪完全抱紧，不会出现夹持偏斜的问题，即使是正反转频繁切换的作业场景，也不会出现批头从夹头中脱出的情况。工作端的头部做了微小的倒角导向设计，在对准螺钉槽口的时候，不需要刻意调整角度就能顺利滑入槽腔，在自动化装配产线的自动送钉、自动锁付场景下，这种导向设计能够大幅提升锁付的成功率，减少因为批头对位不准导致的设备报警、工件刮损问题。在实际的设备运维场景中，这类批头可以覆盖从普通家电拆装、

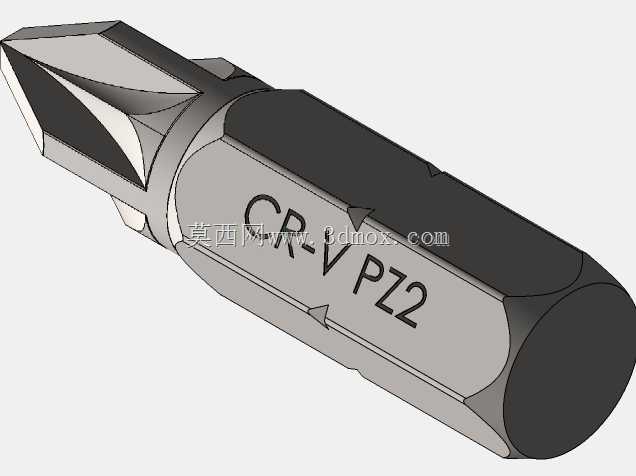

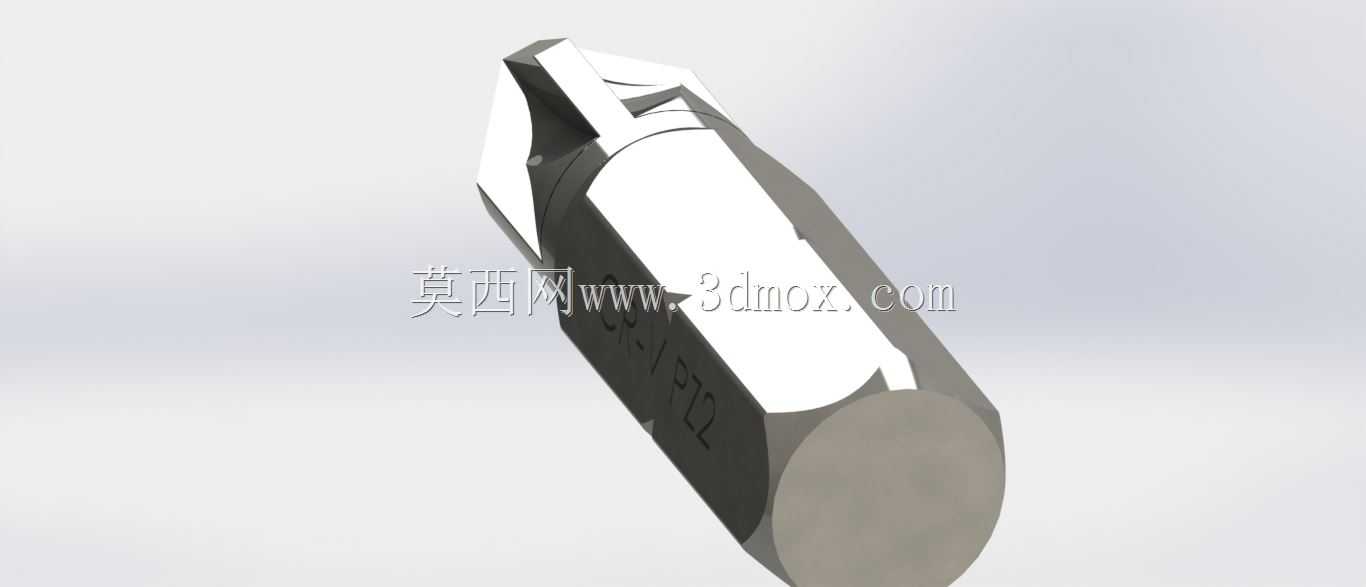

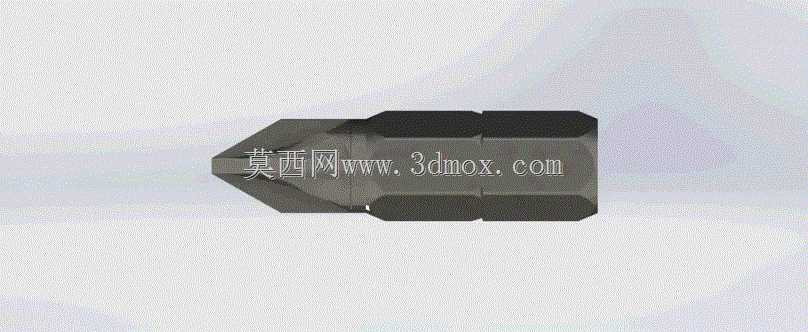

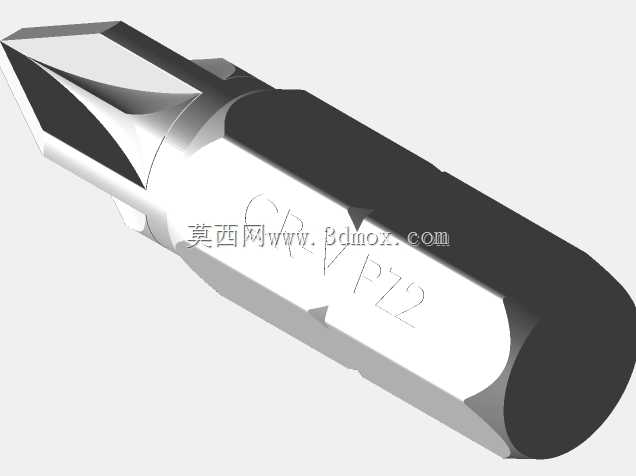

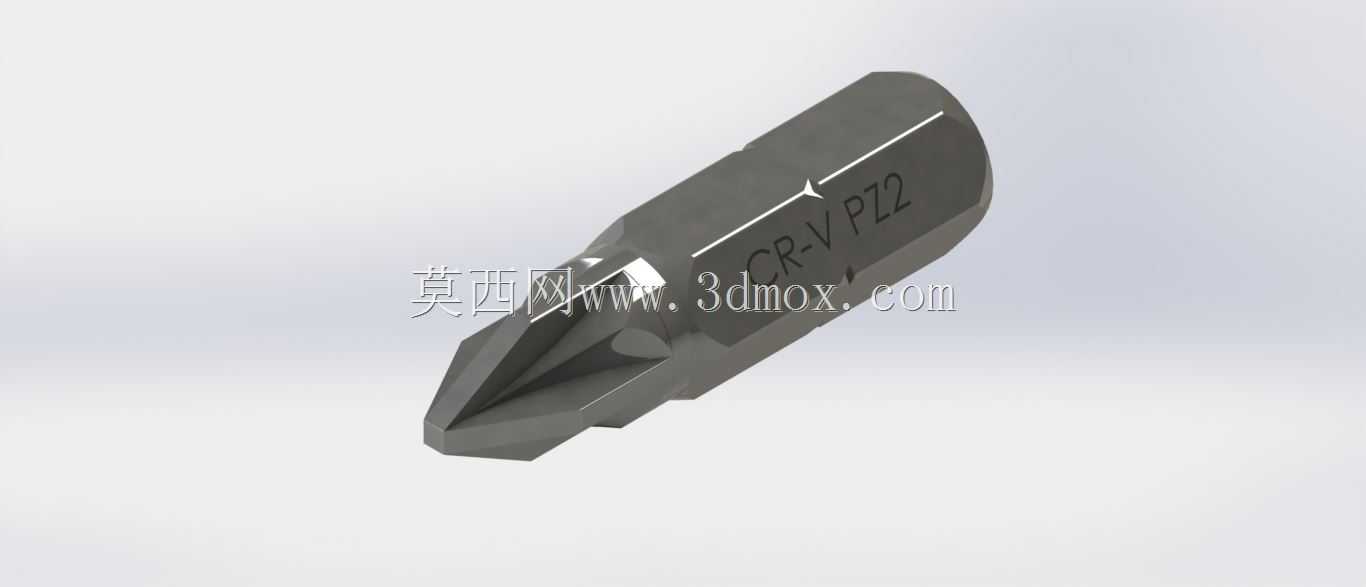

　　工业设备装配到汽车零部件紧固等多场景的十字螺钉锁付需求，针对不同硬度等级的螺钉，批头的材质热处理匹配对应的硬度梯度，工作端硬度足够切入槽口不打滑，芯部韧性足够承受冲击载荷不崩断，柄部硬度适配夹爪夹持不会出现夹痕变形。不同于加长批头针对深孔作业的设计，这款常规长度的批头在普通平面安装场景下的扭矩传递效率更高，力损更小，操作人员施加相同的按压力度时，能够传递更大的有效扭矩到螺钉上，减少锁付不到位或者过拧的情况。在进行三维建模的时候，这款批头的模型完整还原了六角柄的对边尺寸、工作端的槽型角度、过渡段的圆弧半径等关键安装与配合尺寸，结构工程师在做装配工装设计、电动工具配套选型、自动化锁付工位设计的时候，可以直接调用模型进行干涉检查、装配模拟，验证批头和工件、夹头的配合间隙，提前预判作业过程中可能出现的干涉问题，减少实际打样过程中的反复修改成本。比如在设计狭小空间的锁付机构时，可以通过模型模拟批头进入作业位置的整个行程，确认是否会和周边的工件、夹具发生碰撞，不需要等到实物加工阶段才发现空间不足的问题。另外模型也还原了批头表面的细节结构，在做工具套装的产品渲染、装配作业的动画演示时，也能直接使用，还原真实的作业状态。
