内燃机平顶活塞连杆组件结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:327459
  • 内燃机平顶活塞连杆组件结构设计
  • 内燃机平顶活塞连杆组件结构设计
  • 内燃机平顶活塞连杆组件结构设计
  • 内燃机平顶活塞连杆组件结构设计
  • 内燃机平顶活塞连杆组件结构设计
  • 内燃机平顶活塞连杆组件结构设计
  • 内燃机平顶活塞连杆组件结构设计
  • 内燃机平顶活塞连杆组件结构设计
  • 内燃机平顶活塞连杆组件结构设计

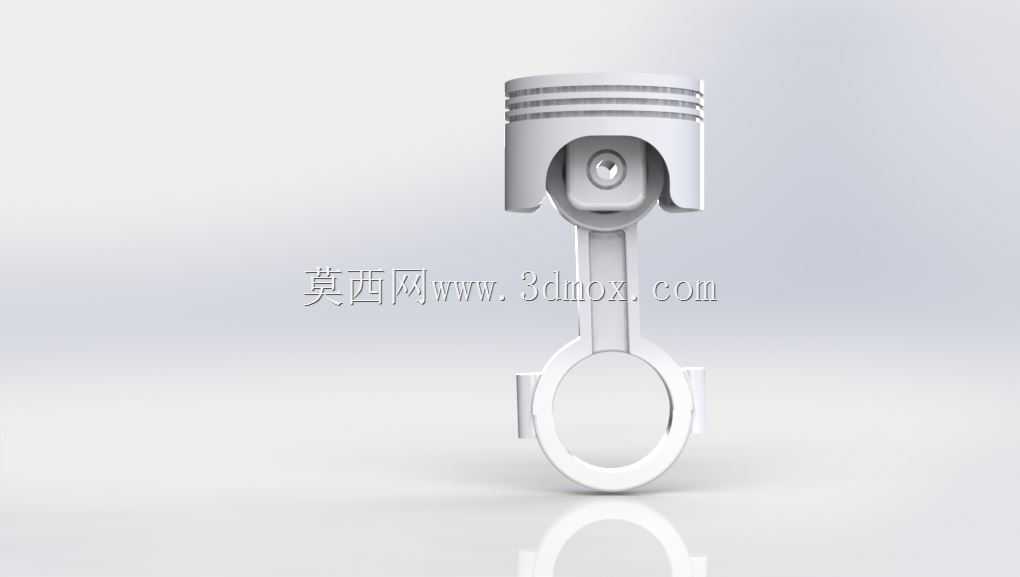

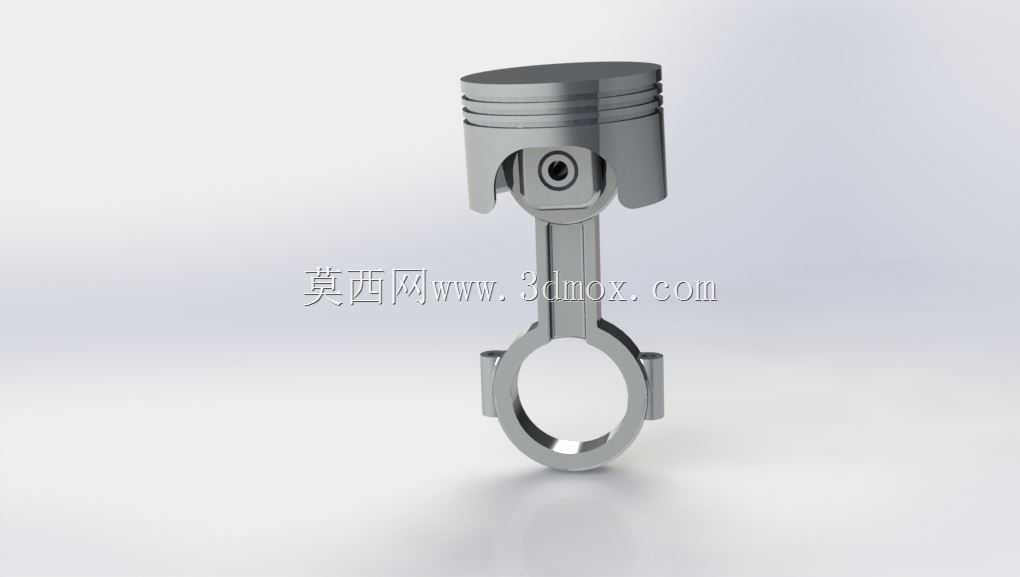

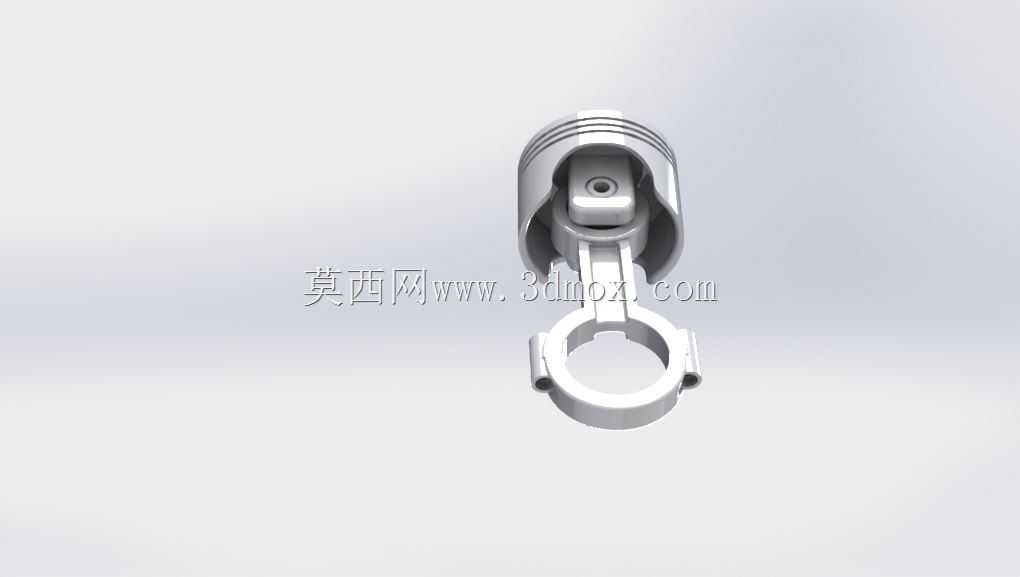

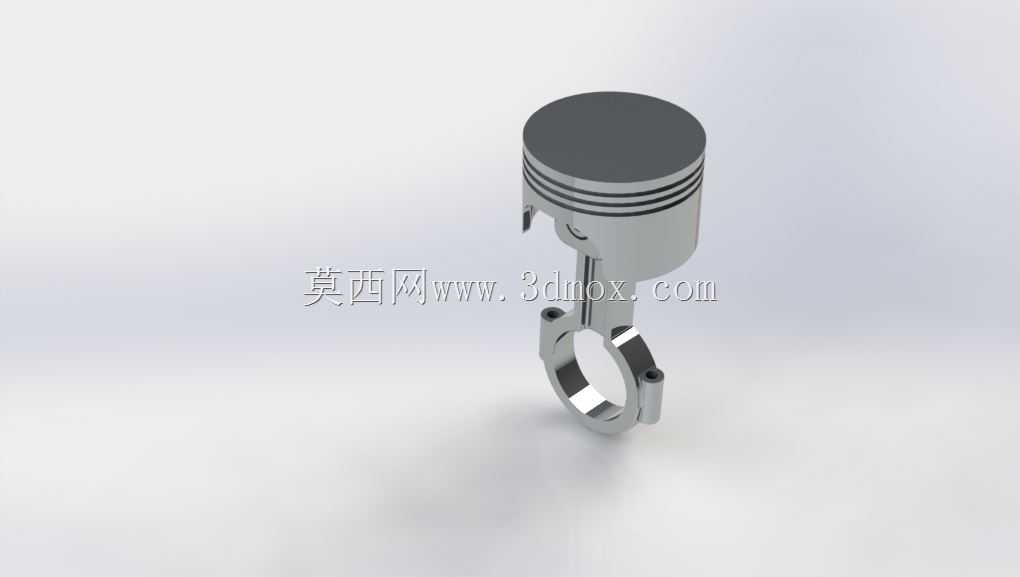

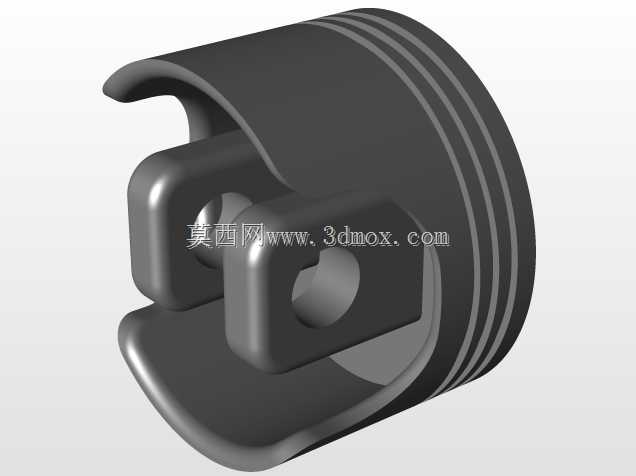

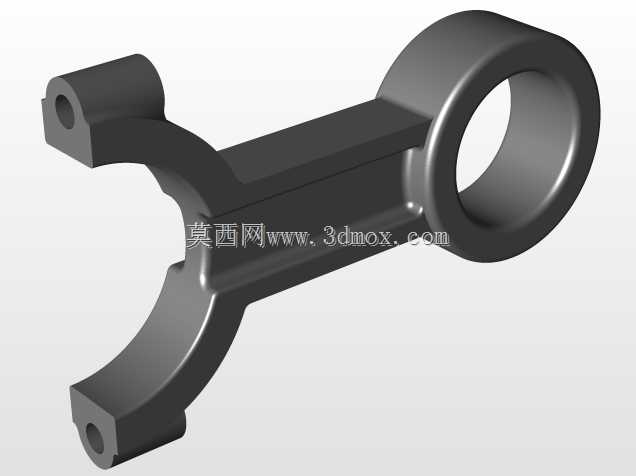

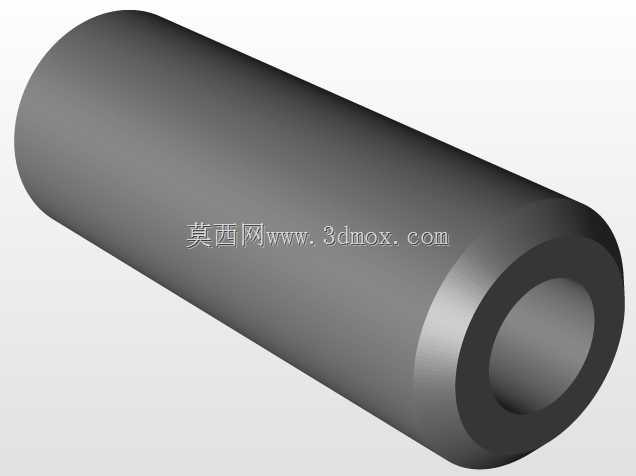

这套平顶活塞连杆组件,是往复式内燃机核心运动部件的具象化结构呈现,日常在小排量自然吸气汽油机、通用小型动力机组里应用极广,是把燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键传力单元。做这套结构设计的时候,首先要卡准的是安装边界:活塞顶面是平的,没有挤流凹坑或者气门避让槽,适配压缩比在8.5-9.5区间的平顶燃烧室设计,活塞头部的三道环槽,从上到下分别对应两道气环、一道油环,气环负责密封燃烧室的高压燃气,避免窜气到曲轴箱,油环则是刮除缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧。活塞销座的位置做了偏心偏移设计,偏移量控制在1-1.5mm,目的是缓解活塞在上止点换向时对缸壁的敲击,降低冷机运转的敲缸异响,这个细节很多新手建模的时候容易忽略,直接把销座放在活塞轴线上,实际装机就会出现换向冲击大的问题。连杆部分采用的是平切口剖分结构,大头和连杆盖通过两个定位螺栓紧固,适配直径范围在40-55mm的曲轴连杆轴颈,连杆杆身做了工字形截面,在保证结构强度、满足往复惯性力和爆发压力承载要求的前提下,尽可能降低自身重量,减少曲轴高速旋转时的不平衡量。从实际工况来看,活塞在气缸内做往复直线运动,最高瞬时运动速度能达到12-15m/s,顶面直接接触2000℃以上的瞬时燃烧高温,所以设计的时候活塞裙部做了0.02-0.03mm的椭圆度修正,冷态下裙部横截面是椭圆形,长轴垂直于活塞销方向,热态膨胀后能变成正圆,避免热胀卡死在缸筒里,同时裙部表面预留了0.03-0.05mm的配缸间隙,保证不同工作温度下都能顺畅往复运动。活塞销采用全浮式设计,冷态下和连杆小头是过盈配合,工作温度升高后活塞销可以在销座和连杆小头衬套里自由转动,让销的磨损均匀分布,延长使用寿命,销的两端用卡簧限位,防止销轴向窜动刮伤缸壁。很多做动力改装或者小型发动机设计的工程师,在做初期方案选型的时候,会参考这类成熟的平顶活塞结构,因为平顶活塞的加工工艺最简单,顶面受热面积小,热负荷低,不容易出现顶面烧蚀的问题,适合对成本敏感、动力输出要求平顺的通用动力场景。建模的时候要注意各部件的装配间隙:活塞环的开口间隙控制在0.2-0.4mm,侧隙0.03-0.07mm,避免环受热膨胀卡死在环槽里;连杆大头和曲轴轴颈的配合间隙控制在0.02-0.06mm,保证润滑油膜能顺利建立,减少轴瓦磨损。另外活塞顶部的平面对平面度要求很高,平面度公差要控制在0.02mm以内,不然会造成燃烧室密封不严,出现缸压不足的问题。这套结构没有复杂的异形曲面,所有特征都是机加工可以实现的,没有特殊工艺要求,适合批量生产,在通用汽油机、小型摩托车发动机、农用动力机组里都能看到同结构的部件应用,做结构校核的时候,要重点验算连杆的疲劳强度、活塞销的剪切强度,还有活塞裙部的比压,确保在最高爆发压力10MPa左右的工况下,部件不会出现变形或者断裂。很多刚接触内燃机结构的建模者,容易把活塞环的位置做等距分布,实际上第一道气环离活塞顶面的距离要留足3-5mm的热岸距离,避免第一道环因为离高温燃气太近,温度过高出现弹力失效、密封性能下降的问题,油环的位置要在活塞销座上方,保证回油孔能连通到活塞内腔,让刮下来的机油能顺利流回曲轴箱,不会积存在环槽里形成积碳。
