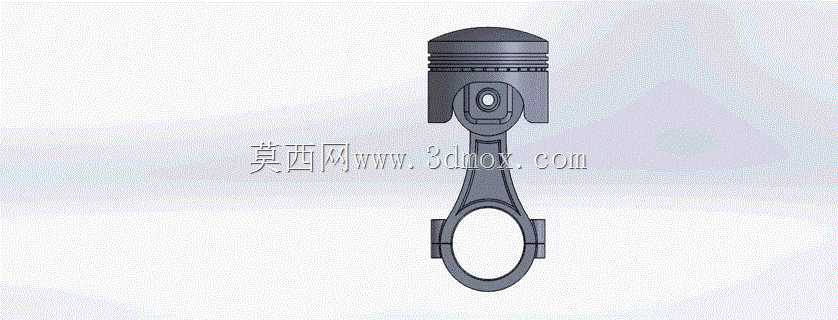

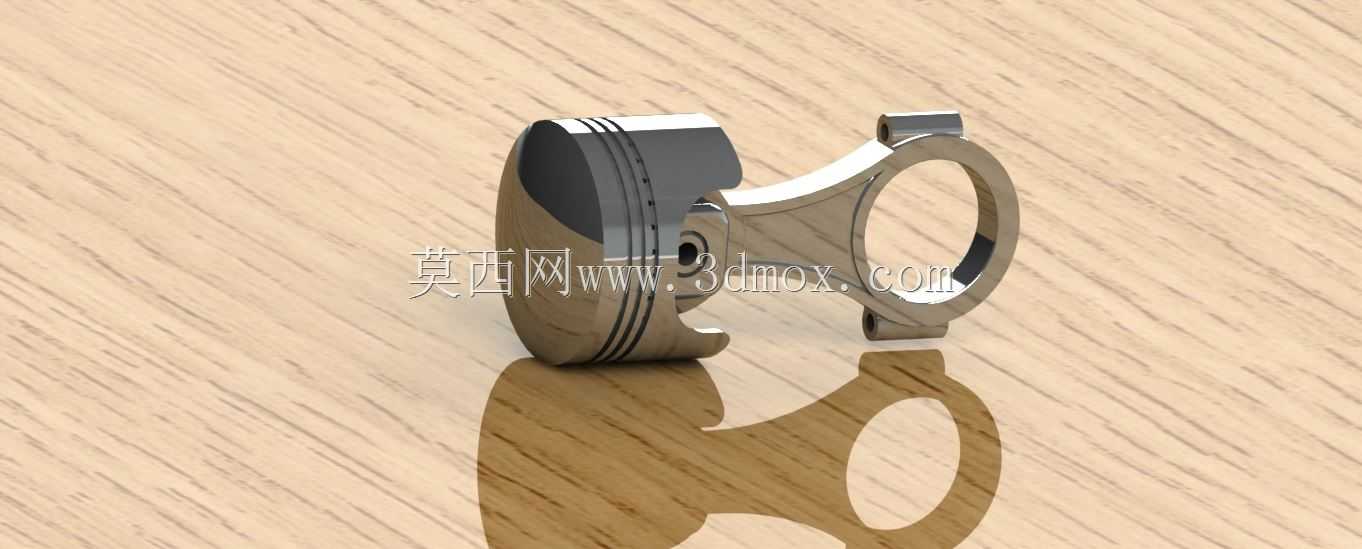

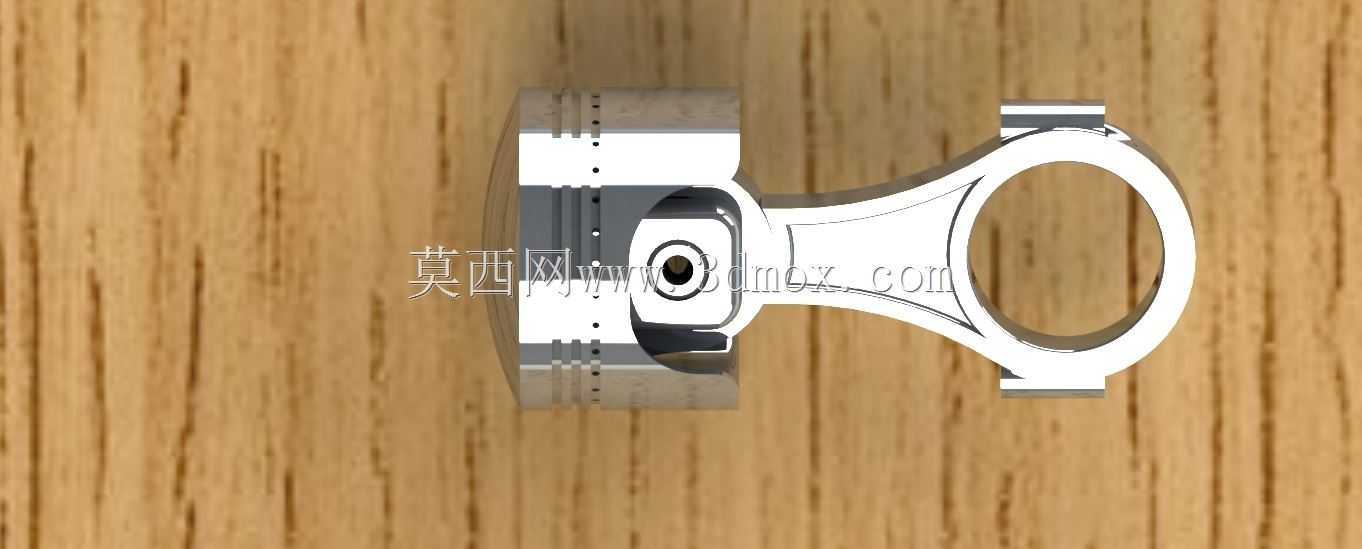

内燃机圆顶活塞连杆组件结构设计

这套圆顶活塞连杆组件，是往复式内燃机核心动力转换部件，日常接触最多的应用场景集中在小排量四冲程汽油机、通用小型动力机组上，从园林机械的动力头、便携发电机组到轻型摩托的动力单元，这类圆顶结构活塞的适配性非常突出。不同于平顶活塞侧重低压缩比的平稳输出，圆顶活塞的顶面隆起设计，核心是在燃烧室容积固定的前提下优化压缩终了的挤流效果，让油气混合过程更充分，尤其适配半球形燃烧室的缸头结构，能减少燃烧室边缘的残余废气滞留，降低低速工况下的不规则燃烧概率。

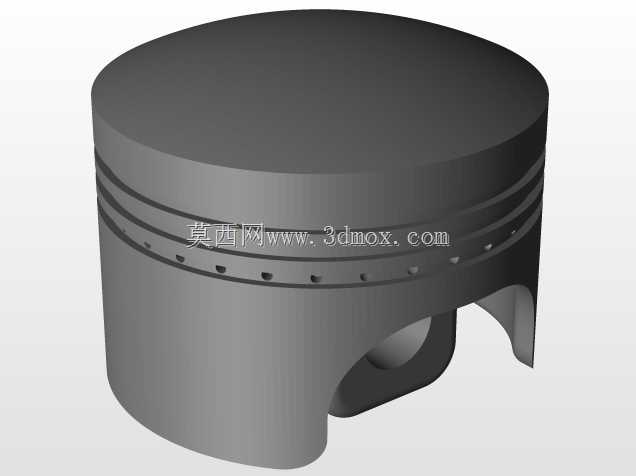

从功能特性来看，活塞头部的三道环槽结构是经过多轮工况验证的成熟设计，最上方两道为气环槽，分别适配不同截面的压缩环，第一道环槽工作温度最高，设计时预留的热膨胀间隙比第二道环槽大0.02-0.03mm，避免高温工况下环卡滞导致的缸压泄漏；最下方的油环槽布有回油孔，刮下的缸壁多余润滑油通过这些孔回流到曲轴箱，避免机油窜入燃烧室形成积碳。活塞销座的位置做了偏心偏移设计，偏移量控制在1-1.5mm区间，目的是让活塞在做功冲程换向时更平顺，减少活塞裙部对缸壁的敲击异响，这也是很多民用小排量动力设备降低运行噪音的常用设计手段。

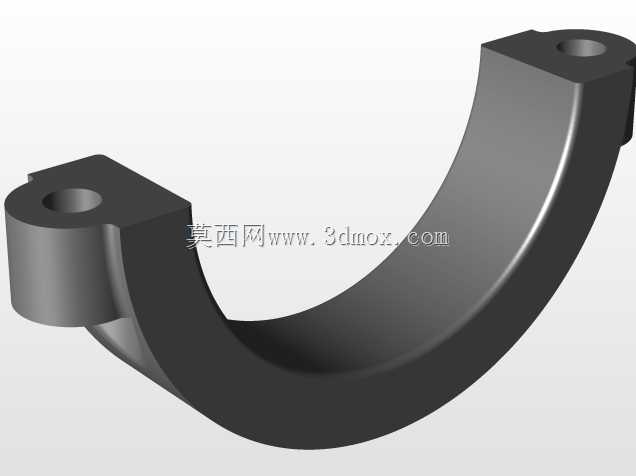

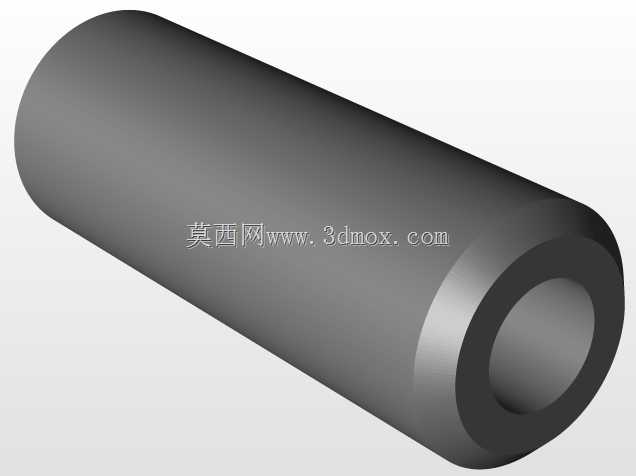

配套的连杆采用分体式大头结构，连杆盖与杆身的结合面做了锯齿形定位结构，相比平切口定位，锯齿结构能承受更大的往复惯性力剪切作用，适配更高的额定转速区间。连杆小头的衬套孔与活塞销采用间隙配合，装配时活塞销可在常温下手动推入销座与衬套孔，工作时靠飞溅润滑油形成油膜减少磨损；连杆大头的轴瓦槽定位结构做了防错设计，轴瓦定位凸台的位置不对称，避免维修装配时轴瓦装反堵住油孔。

设计过程中首先要匹配的是缸径边界，这套组件适配的缸径范围在70-75mm区间，活塞裙部的型线设计采用中凸变椭圆结构，裙部最大直径位置在活塞销孔下方10mm左右，冷态下裙部与缸壁的配合间隙控制在0.025-0.04mm，热态膨胀后裙部能与缸壁形成均匀的贴合面，既不会因为间隙过大出现敲缸，也不会因为间隙过小导致拉缸故障。活塞顶面的圆顶弧度经过气流仿真优化，圆顶最高点与燃烧室中心对齐，点火后火焰传播距离在各个方向基本一致，能有效降低爆震发生的倾向，允许发动机使用更低标号的燃油也能稳定工作。

安装边界方面，连杆大头的宽度尺寸严格匹配曲轴曲柄销的开档尺寸，装配后连杆侧面与曲柄的间隙保留0.1-0.2mm的窜动空间，避免曲轴运转时连杆侧面与曲柄发生摩擦；活塞销的卡环槽深度足够，卡环装入后完全卡入槽内，不会因为高速往复运动脱出导致拉缸。活塞裙部的表面做了微纹理处理，微观的储油结构能在冷启动阶段快速建立油膜，减少冷启动阶段的缸壁磨损，这对经常启停的通用动力设备来说，能有效延长整机的大修周期。

实际工况下，这套组件承受的最高爆发压力能达到8-10MPa，往复运动的最高线速度在16m/s左右，因此活塞材质选用共晶铝硅合金，热膨胀系数低，高温下的强度保持率好，连杆则选用40Cr调质钢材，杆身截面做了工字形优化，在保证结构强度的前提下尽可能降低往复运动质量，减少曲轴的平衡配重需求，降低整机的振动水平。很多维修场景下替换这类活塞组件时，需要注意活塞顶部的朝前标记，标记侧要对准发动机的正时端，避免销座偏心方向装反导致的偏磨、敲缸问题，连杆盖的装配螺栓要按照规定扭矩分三次拧紧，避免螺栓预紧力不足导致连杆松脱打坏缸体。
