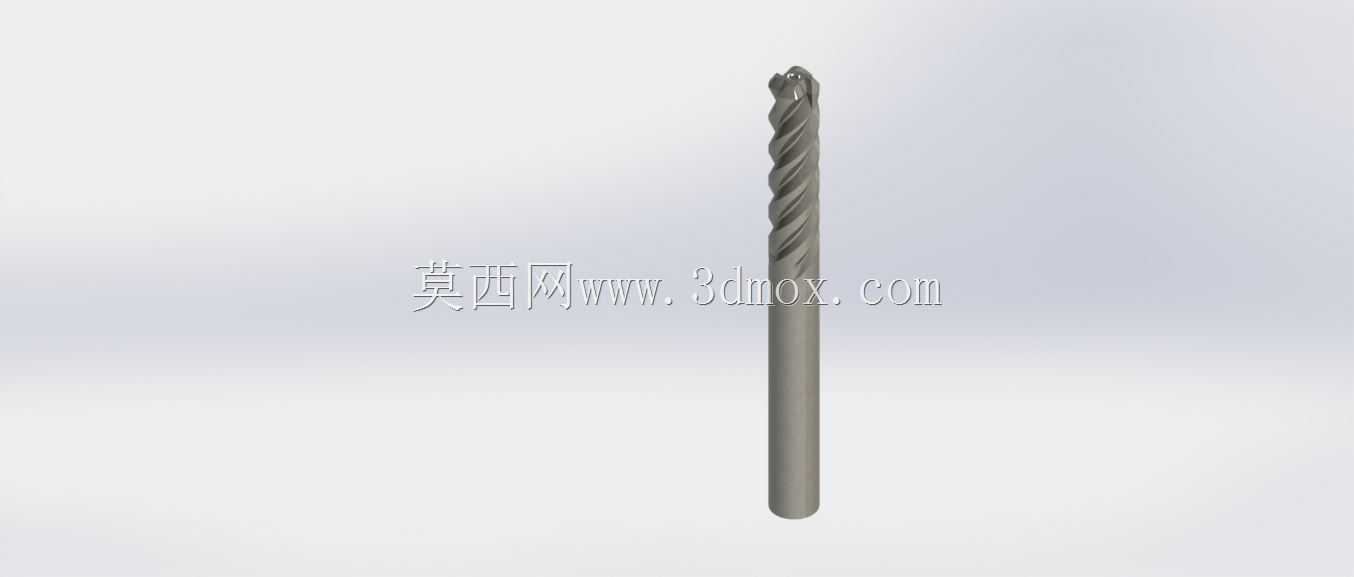

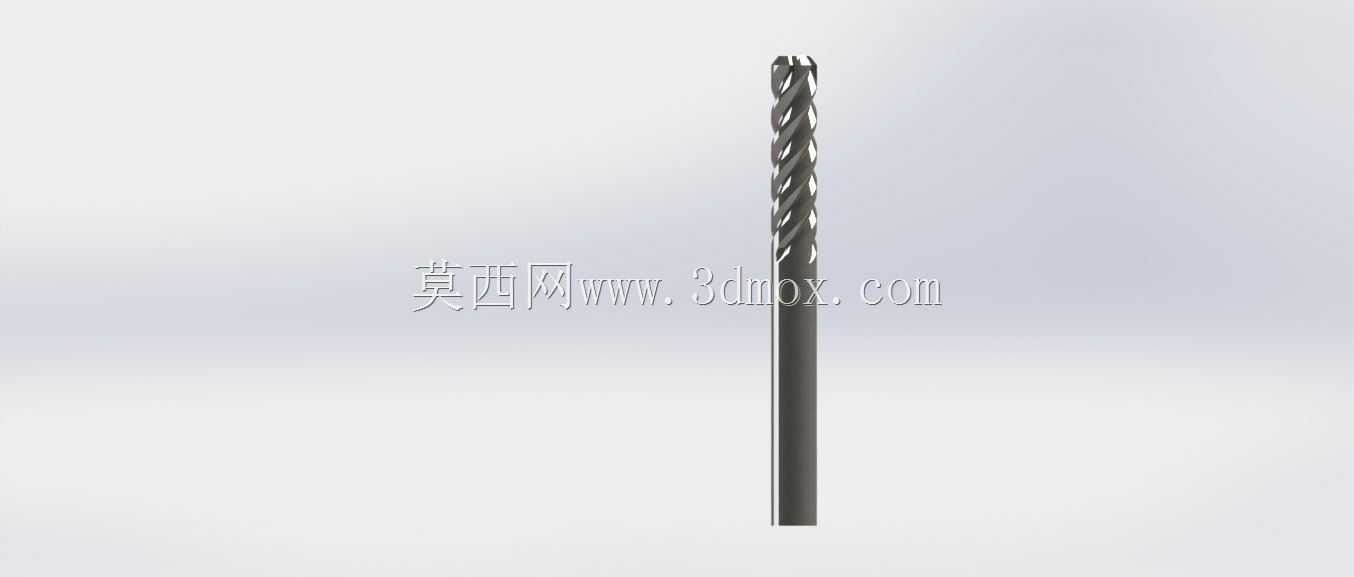

多刃切削端面钻头结构设计

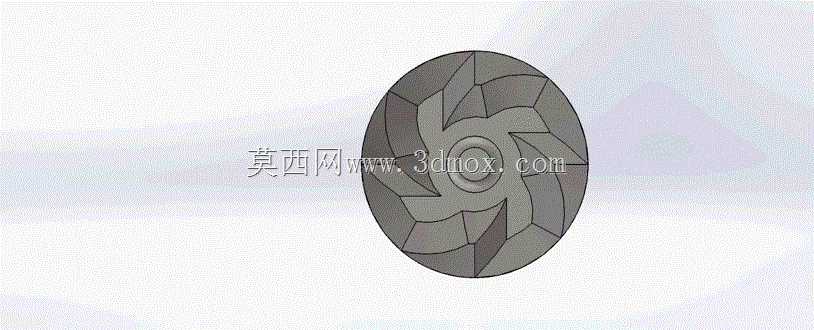

　　这款多刃端面切削钻头的结构设计，核心围绕大直径浅孔的高效加工场景展开，在实际生产中，这类钻头常被用于法兰端面沉孔、发动机缸体结合面定位孔、汽车轮毂螺栓过孔的粗精加工工序，区别于常规麻花钻的深孔钻削定位，该款钻头的切削刃采用径向均布的多刃布局，单刃切削负载被均匀拆分，在普通数控铣床、摇臂钻床的刚性工况下，能实现比普通两刃钻头高40%以上的进给效率，同时避免单刃切削时的径向让刀问题。从结构设计逻辑来看，钻头的端刃采用负前角强化处理，针对铸钢、铝合金压铸件的表层硬皮加工场景，能有效减少刃口崩损概率，排屑槽采用浅槽宽幅设计，因为加工场景以浅孔为主，不需要深螺旋槽的长距离排屑能力，宽浅槽的设计反而能提升刀体整体刚性，减少钻削过程中的振动纹，

　　保证孔底端面的平面度要求，很多需要后续安装密封垫圈的孔位，对孔底平面度有0.05mm以内的要求，这款钻头的端刃跳动控制在0.02mm以内，能直接满足密封面的加工要求，不需要额外的锪平工序。在安装边界上，这款钻头采用标准莫氏锥柄接口，能适配绝大多数常规钻床、加工中心的刀柄装夹，不需要定制专用夹具，钻头的有效切削直径覆盖常用的M6到M20螺栓对应的沉孔尺寸，刀体的总长控制在120mm以内，在普通立式钻床的行程范围内就能完成全行程加工，不需要额外调整工作台高度。实际使用中，针对汽车零部件加工场景，这款钻头在加工铝合金轮毂的螺栓孔时，配合乳化液冷却能达到800r/min的主轴转速，进给量控制在0.15mm/r时，

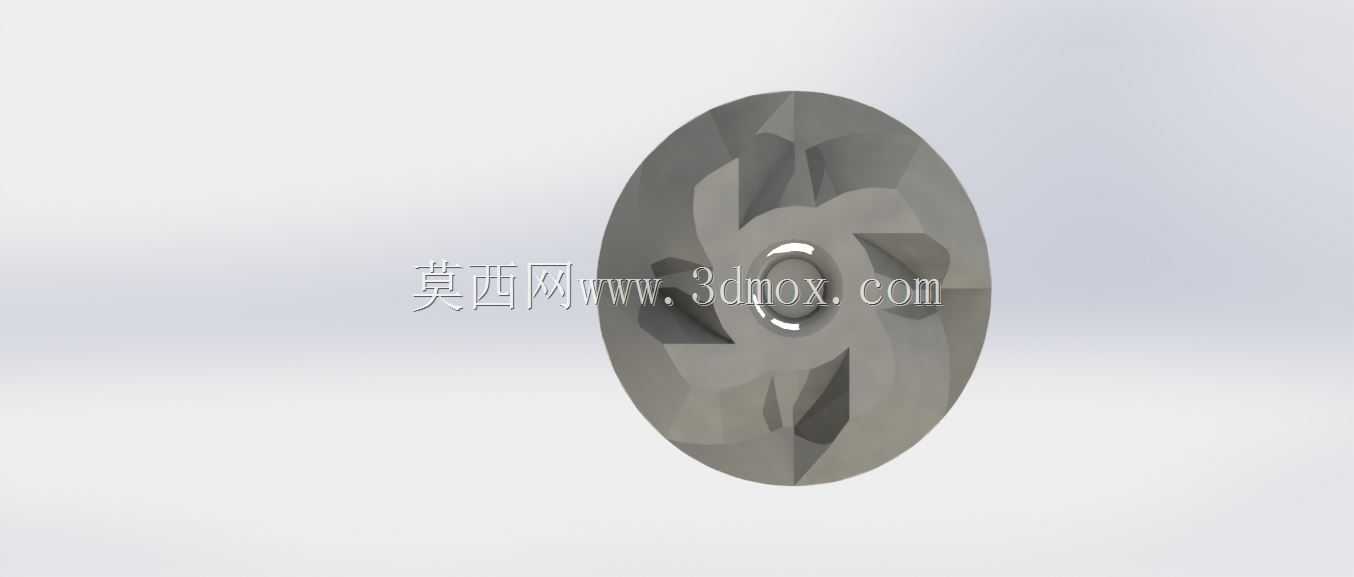

　　单孔加工时间能控制在3秒以内，比常规锪钻的加工效率提升一倍以上，同时刃口的磨损量在连续加工1000件后仍能控制在0.1mm以内，不需要频繁换刀修磨。针对发动机缸体的铸铁材质加工，这款钻头的刃口做了钝化处理，能有效抵抗铸铁表层的白口硬层磨损，加工时的轴向力比普通麻花钻低30%左右，能减少主轴轴承的负载，延长设备的维护周期。设计过程中，特意将钻头的中心定位部分做了小直径的凸起导向，在接触工件表面时能先完成中心定位，避免多刃钻头入钻时的滑移问题，很多大直径钻头入钻时如果没有中心导向，很容易出现孔位偏移，导致后续螺栓装配时出现干涉，这个小的导向凸起长度控制在2mm，不会在孔底留下多余的中心孔痕迹，同时能保证入钻时的位置精度在0.1mm以内，

　　满足绝大多数装配孔的位置度要求。排屑槽的角度采用15度的径向倾斜角，加工产生的切屑能顺着槽体快速向孔外排出，不会在孔内堆积挤压刮伤已加工的孔壁，在加工钢件时产生的带状切屑也能被槽体的刃边折断成短屑，避免长切屑缠绕刀体的问题。刀体的材质采用常规高速钢基体，刃部可根据加工需求焊接硬质合金刀片，兼顾成本与耐用性，针对小批量加工场景可以使用整体高速钢版本，成本更低，修磨也更方便，针对大批量流水线加工场景可以更换硬质合金刃口版本，提升切削线速度，进一步压缩加工节拍。在实际的工装适配中，这款钻头不需要搭配专用的导向套，因为自身的中心导向结构已经能满足入钻定位要求，在摇臂钻床加工大型焊接件的法兰孔时，不需要提前打中心孔，直接入钻就能保证孔位精度，能减少一道工序，缩短大型工件的周转时间。
