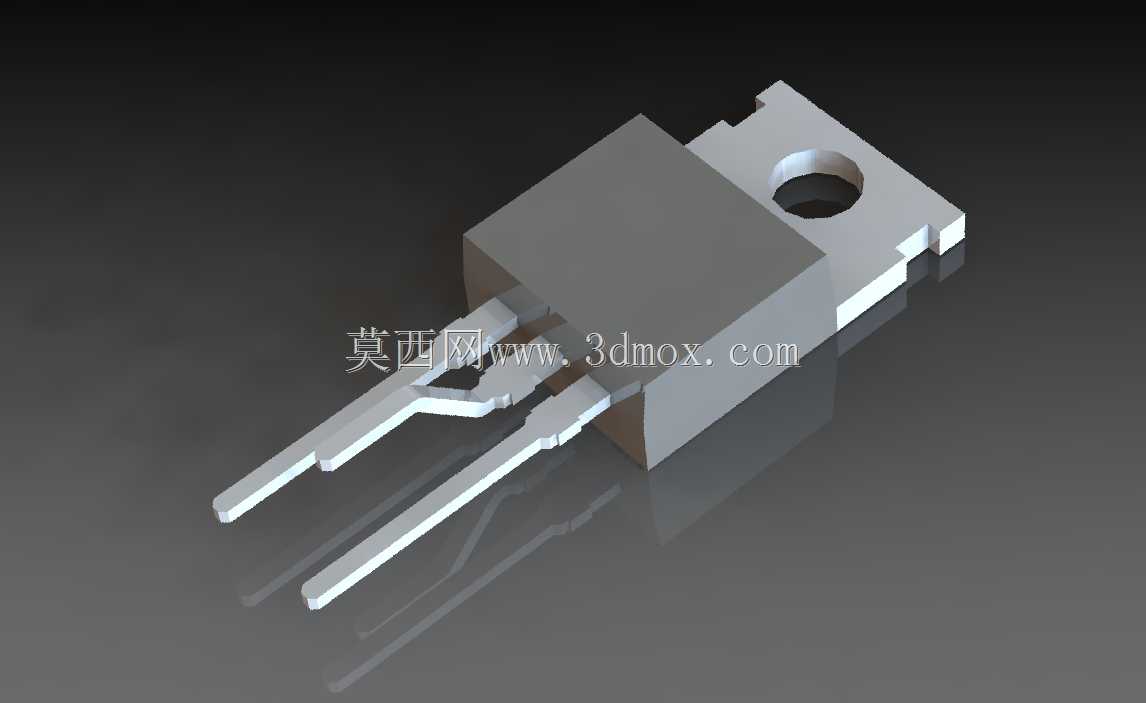

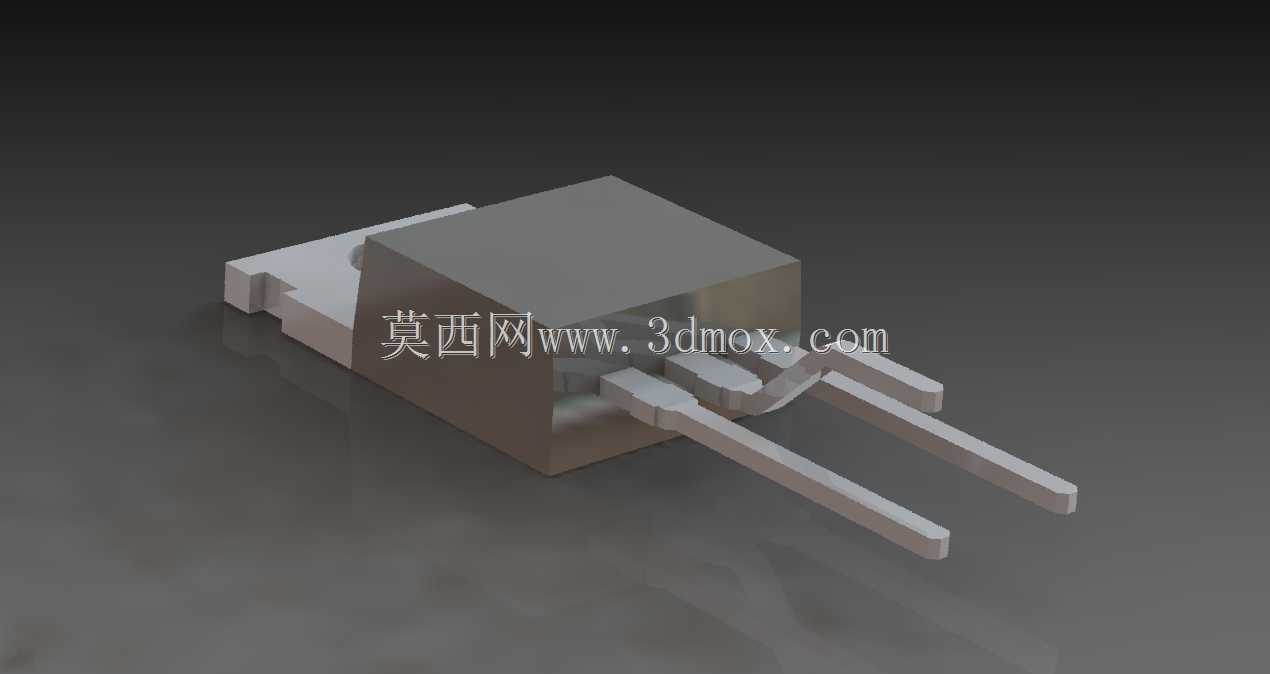

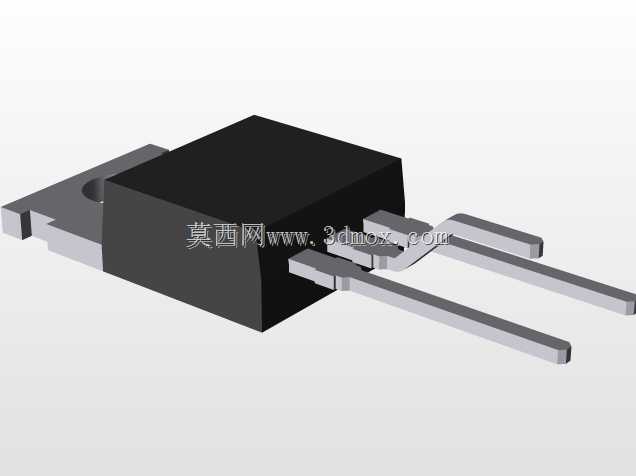

TO-220封装功率半导体器件三维结构

在开关电源、电机驱动、线性稳压电路等电力电子场景中，TO-220封装的功率器件是板级电路里承担功率变换、电能调控的核心载体，小到桌面式电源适配器的稳压管，大到工业变频器的逆变功率管，都能见到这类封装的身影。做板级结构设计时，这类器件的三维建模精度直接影响后续PCB布局、散热片匹配、整机装配的干涉校验，很多新手工程师容易忽略引脚成型后的实际空间占位，导致打样后器件引脚与周边贴片电容、接线端子产生硬干涉，或是散热片安装孔位与器件固定孔对位偏差，不得不返工修改PCB或结构件。

从结构设计逻辑来看，TO-220封装的塑封主体承担内部芯片的绝缘包裹与引脚定位功能，背部裸露的金属散热基板是核心的热传导路径，设计时需要保证该平面与散热片安装面的平面度公差匹配，避免因贴合间隙过大导致热阻飙升，造成功器件工作时结温超出额定阈值。三个直插引脚的中心距、伸出长度、折弯半径都有行业通用的安装边界，引脚截面尺寸适配标准2.54mm间距的PCB焊盘，建模时需要还原引脚的轻微拔模斜度与端部倒角，避免在做装配仿真时出现引脚无法顺利插入焊盘的误判。

顶部的安装固定孔是用来将器件锁附在散热片上的结构，建模时要预留出螺丝头部的沉台空间，同时要注意孔位边缘与塑封本体的安全距离，避免锁附螺丝时应力集中导致塑封本体开裂。在做整机结构布局时，这类器件通常要布置在PCB边缘靠近通风道的位置，三维模型可以帮助工程师提前核算器件与机箱外壳的安全绝缘距离，尤其是高压应用场景下，塑封本体表面到相邻金属结构件的爬电距离需要满足安规要求，通过三维模型的截面测量功能可以快速校验距离是否达标，不用等到样机制作阶段才发现绝缘距离不足的问题。

不同于贴片封装的功率器件，TO-220的直插结构在波峰焊过程中会承受一定的热应力，建模时还原引脚与塑封本体的结合位置结构，也能帮助工艺工程师提前评估引脚的应力释放空间，避免焊接后因热胀冷缩导致引脚脱焊或塑封本体出现微裂纹。很多工程师在选型时只关注器件的电气参数，忽略封装的实际安装尺寸，导致采购回来的器件与预设的散热片不匹配，精准的三维模型可以在选型阶段就完成结构适配校验，减少选型失误带来的物料损耗与项目延期。
