DB25F母头连接器结构设计

　　在工业控制、通讯设备、测试仪器的板卡互连场景中，DB25接口作为沿用多年的并行互连标准件，至今仍在老式数控设备接口、并口打印外设、工业IO信号转接板、老式通讯终端设备中保有极高的存量应用占比，本次呈现的DB25F板端母座结构，完全贴合实际量产板载连接器的工程设计逻辑，可直接用于设备板卡的接口选型参考、结构干涉校验、装配模拟环节。

　　从实际使用场景出发，这类板端母座多数直接焊接在PCB板边缘，作为设备对外的信号交互端口，部分场景下会搭配金属外壳屏蔽罩使用，降低工业现场电磁干扰对并行信号传输的影响，因此设计阶段首先要兼顾焊脚强度与插拔寿命，避免现场维护时反复插拔导致焊盘脱落、针脚歪斜的问题。

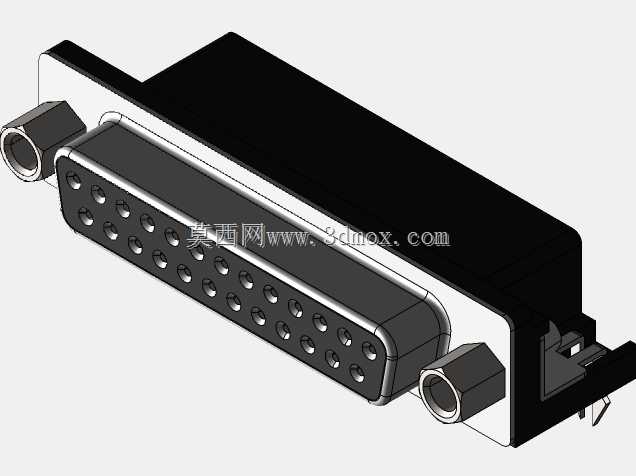

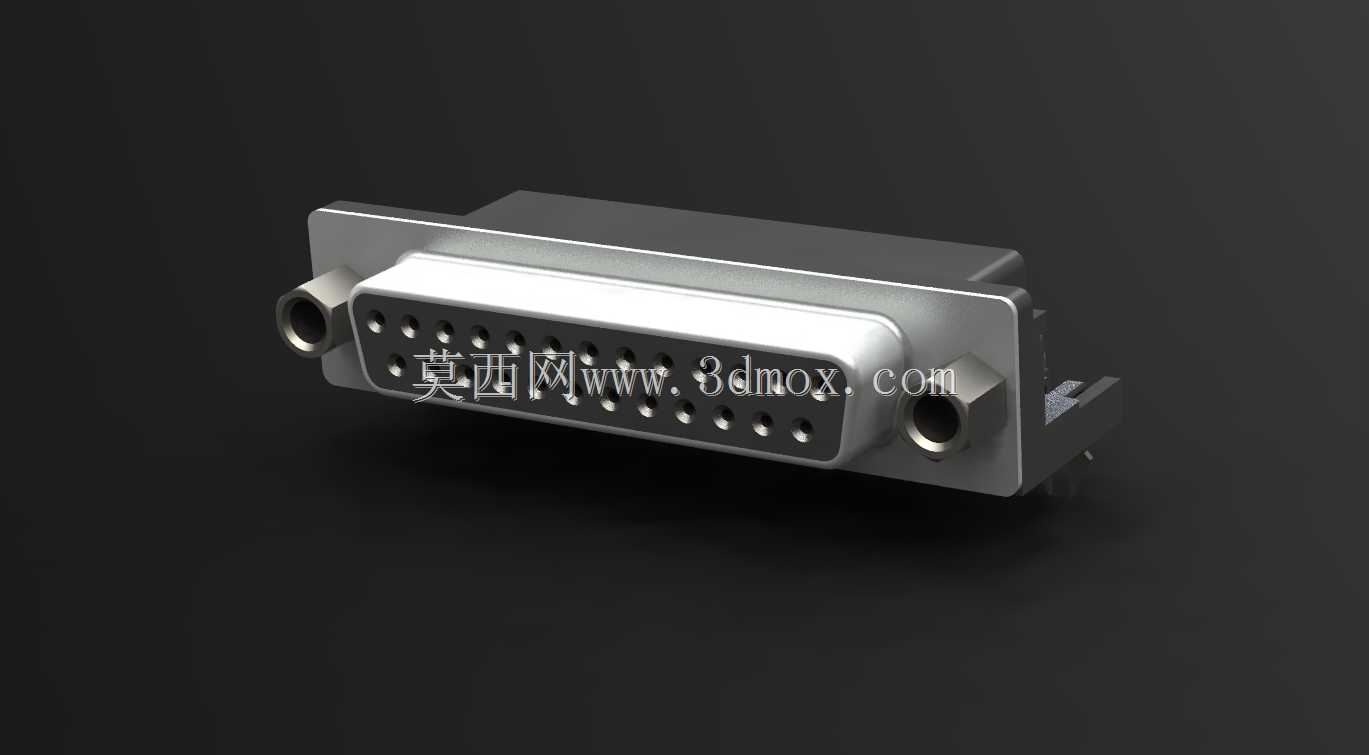

　　结构设计上，主体采用锌合金压铸外壳做结构支撑，两侧预留的空心安装柱是核心的受力结构，设备面板安装时可通过M2.5规格的螺丝从外侧穿入锁紧，将连接器本体牢牢固定在面板开孔处，插拔外力不会直接传导到PCB焊盘上，这也是工业级接插件和消费级简易接插件最核心的设计差异——消费级产品往往省略两侧固定柱，仅靠焊脚受力，在工业现场频繁插拔的工况下极易出现失效。接触端采用25针高密度排布，针脚间距严格遵循标准D-SUB接口的1.38mm间距规范，公头插入时的导向依靠外壳内侧的梯形倒角完成，插合过程中不会出现针脚对位偏差的问题，绝缘体部分采用耐高温热塑性材料，可满足波峰焊工艺的260℃高温耐受要求，不会出现过炉后塑胶变形、针脚移位的问题。

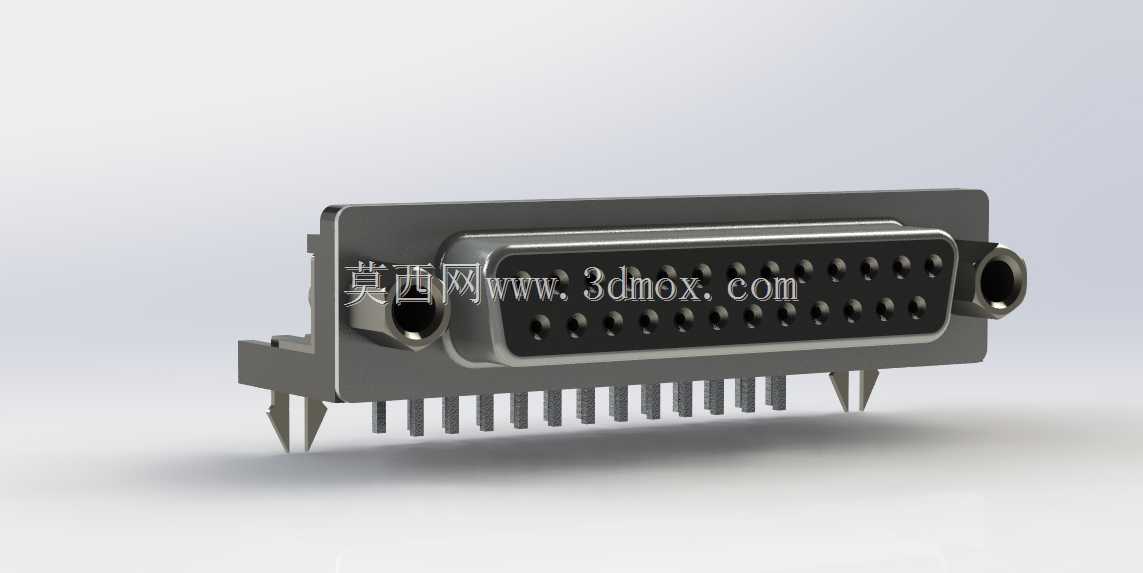

　　安装边界维度上，这款板端母座的本体宽度在47mm左右，本体厚度从PCB板面到接口端面的突出高度为13.5mm，两侧安装柱的中心距为38.1mm，对应设备面板的开孔尺寸为43mm*12.5mm的梯形开孔，设计机箱结构时可直接参考该尺寸预留安装空间，不需要额外做公差补偿；焊脚部分采用90度弯脚设计，弯脚长度为3.2mm，对应PCB板上的焊盘孔径设计为0.8mm即可，焊盘间距与针脚排布完全匹配，焊接后针脚突出PCB背面的长度控制在1.5mm以内，不会和板背面的其他贴片元件产生干涉。

　　从功能特性来看，这款连接器的25个针脚可同时承载并行信号传输，单针额定载流为3A，可满足低速并行信号、小功率控制信号的传输需求，外壳金属部分可做接地处理，实现360度屏蔽效果，在工业电磁环境复杂的车间场景下，能有效降低外界电磁干扰对信号传输稳定性的影响，避免出现信号丢包、误触发的问题。插合面的塑胶基座做了防呆设计，梯形的外壳结构从物理上杜绝了反插的可能，现场维护时不需要额外做对位标记，操作人员可盲插完成连接，降低现场维护的操作门槛。

　　设计思路层面，整个模型完全按照量产零件的公差要求做结构还原，金属外壳的拔模斜度、塑胶件的壁厚均匀性、针脚的倒角处理都完全符合注塑、压铸工艺的生产要求，没有出现结构设计上的工艺缺陷，比如外壳壁厚控制在1.2mm，压铸时不会出现缩孔、填充不满的问题，塑胶绝缘体的壁厚均匀控制在1mm，注塑成型时不会出现翘曲变形，针脚和塑胶件的配合过盈量控制在0.05mm，装配后针脚不会出现松动、退针的问题。两侧的安装柱内部做了铜嵌件预埋的结构空间，锁紧螺丝时不会出现塑胶柱开裂的问题，可承受至少500次以上的反复插拔锁紧，满足工业设备10年以上的使用寿命要求。

　　在实际设备选型过程中，结构工程师可直接调用该模型完成机箱面板的开孔校验、PCB板的布局干涉检查、装配流程的模拟验证，不需要重新测绘零件尺寸，能大幅缩短设备开发阶段的结构设计周期，避免因尺寸测绘偏差导致的面板开孔错误、PCB焊盘不匹配、装配干涉等问题，尤其适合做老式工业设备的备件替换设计、 legacy接口的转接板开发时的结构参考。
