PLCC封装三色贴片LED指示灯结构设计

　　在通讯终端、消费类数码设备、工业控制板卡的硬件结构设计中，板载状态指示器件的选型与结构匹配，是整机结构设计环节里容易被忽略却直接影响用户交互体验的细节。这款PLCC-4封装的RGB三色贴片LED，正是针对高密度板卡设计场景开发的表面贴装指示器件，区别于传统直插式LED需要预留引脚过孔、占用板面对层空间的缺陷，全贴片式的结构能够完美适配SMT回流焊生产工艺，在波峰焊、回流焊的高温制程中，封装本体的耐高温环氧树脂材料能够保证260摄氏度峰值温度下10秒内无变形、引脚无虚焊偏移，满足批量自动化贴片生产的工艺要求。

　　从实际应用场景来看，这类三色LED常被布置在通讯设备的面板边缘、主板信号输出端附近、便携数码产品的壳体透光位内侧，通过红、绿、蓝三色的独立点亮与混光效果，实现设备电源状态、信号强度、故障告警、充电进度等多维度的状态指示，相比单色LED需要布置多个独立器件的方案，单颗三色器件仅占用4个焊盘位，就能实现7种以上的不同光色指示效果，大幅压缩了板面对指示器件的预留空间，尤其适合内部空间紧凑的便携通讯终端、小型物联网通讯模块的设计需求。

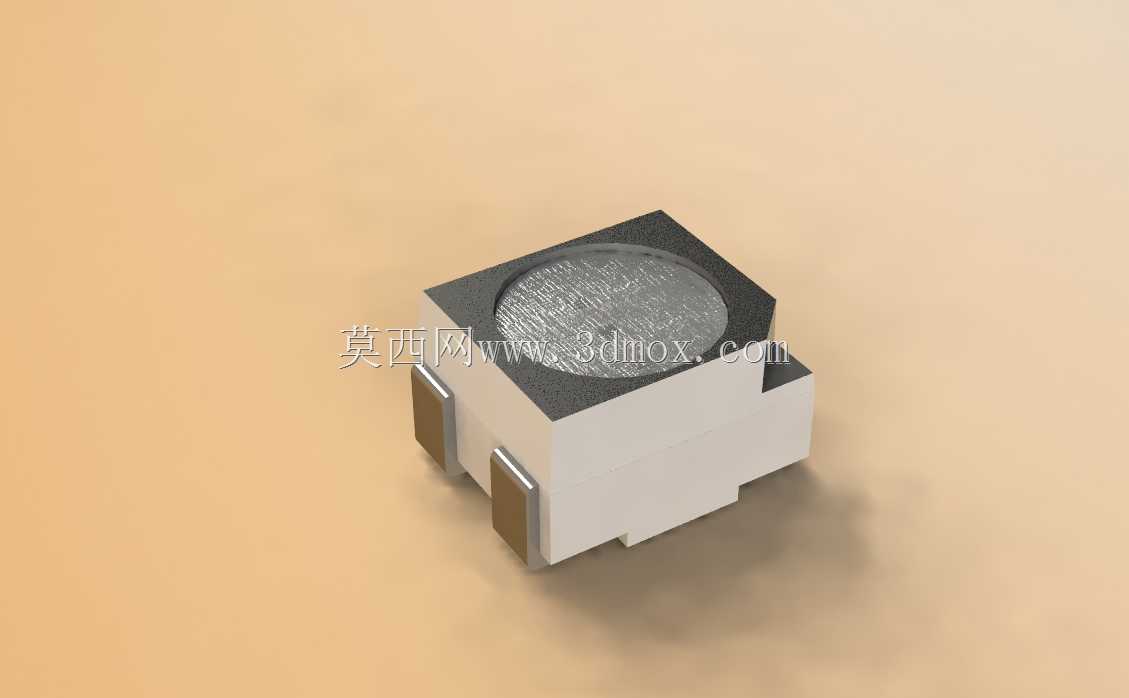

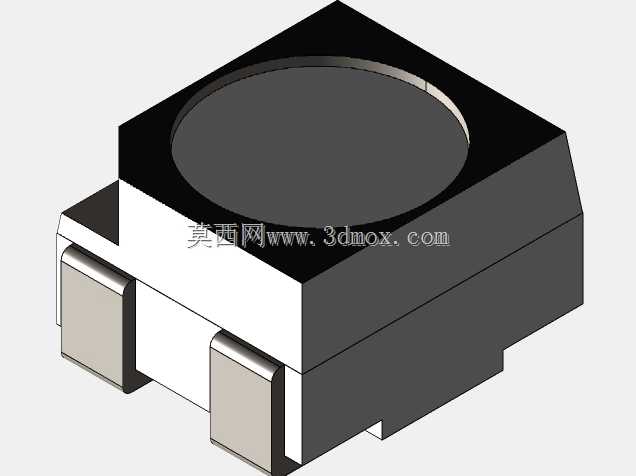

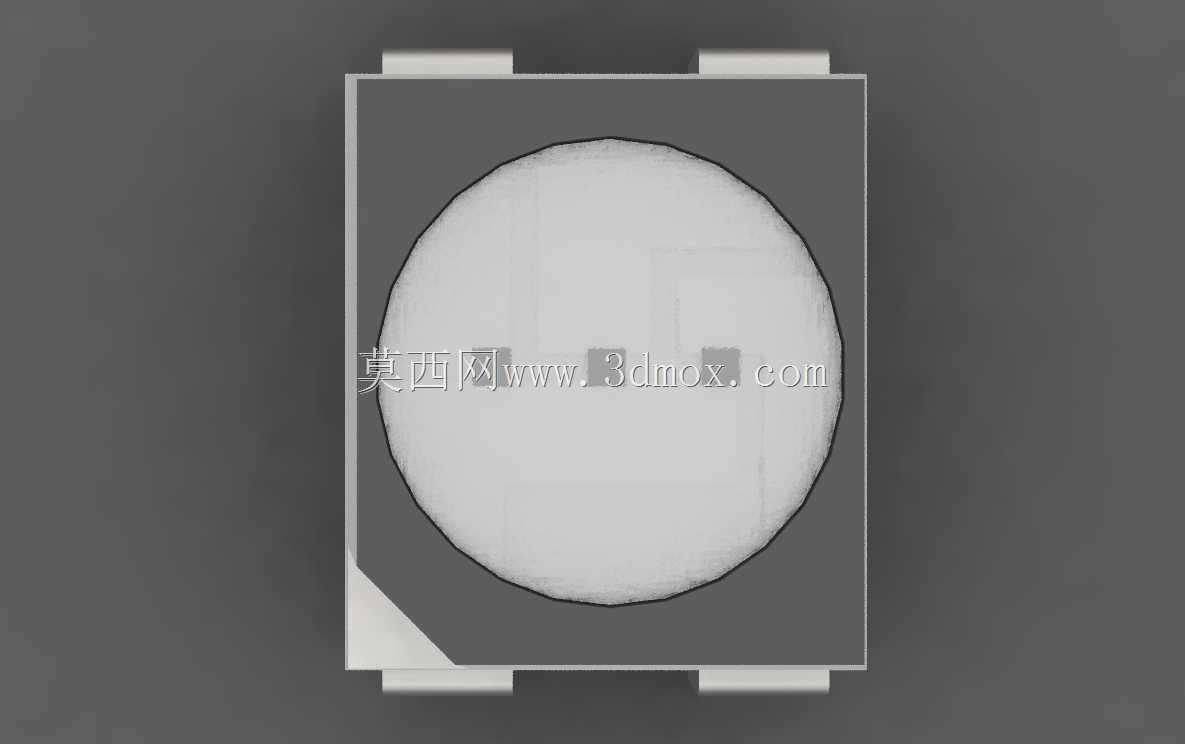

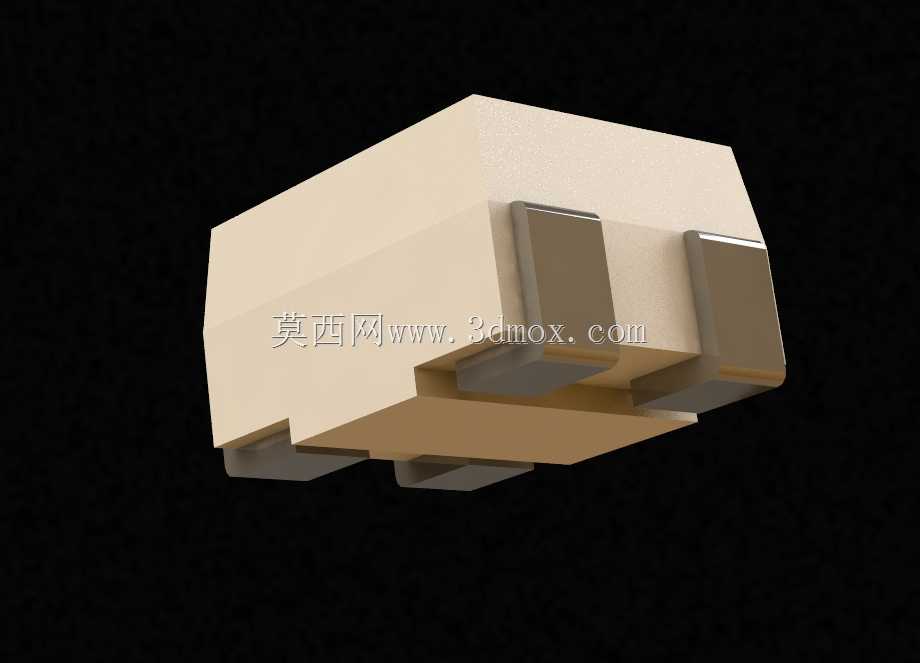

　　在结构设计层面，这款器件采用4引脚PLCC封装形式，本体采用白色耐高温塑压基座搭配黑色顶部遮光围坝的结构，黑色围坝的作用是约束发光芯片的出光角度，避免光线从封装侧面漏出造成相邻指示位的光串扰，顶部的圆形透明封装透镜采用漫散射材质，能够将内置三颗发光芯片的光线均匀混合，避免出现单颗芯片亮度过高导致的光斑不均、混色偏色问题。引脚采用弯折式鸥翼型设计，贴片焊接时焊锡能够沿着引脚弯折面形成饱满的焊点，既保证了焊接后的结构强度，也能在设备受到小幅振动冲击时，通过引脚的微形变吸收应力，避免焊盘脱落或器件本体开裂。

　　做板卡结构布局时，需要重点关注该器件的安装边界尺寸：器件本体总高度控制在2mm以内，对应壳体上的透光孔位需要与透镜中心保持同轴，透光孔直径建议设置为3mm左右，孔位边缘与透镜表面的间隙控制在0.3-0.5mm，既避免组装公差导致器件顶到壳体内壁，也能减少光线从间隙漏出造成的光晕问题。焊盘设计时需要严格按照封装尺寸预留焊盘宽度，引脚对应的焊盘长度需要向外延伸0.8mm，保证回流焊时焊锡的爬锡空间，避免出现立碑、虚焊等贴片不良问题。如果是需要做防水处理的户外通讯设备，在该器件焊接完成后，需要在透镜与壳体透光位之间加装透明硅胶导光柱，导光柱与透镜表面保留0.1mm的间隙，既保证光线传导效率，也能避免硅胶长期接触封装透镜造成的材质腐蚀。

　　从电路匹配的角度，三颗发光芯片分别对应红、绿、蓝三色的独立控制回路，红色芯片的正向导通电压为2.1V，绿色与蓝色芯片的正向导通电压为3.1V，设计驱动电路时需要根据不同的导通电压匹配对应的限流电阻，避免单颗芯片过流烧毁。在三维建模过程中，需要准确还原封装本体的台阶结构、引脚的弯折弧度、顶部透镜的曲面弧度，尤其是黑色围坝的高度尺寸，直接关系到后期做结构干涉检查时的准确性，如果建模时忽略了围坝的凸起高度，很容易出现壳体组装时压到围坝导致器件偏移、焊点脱开的问题。另外，建模时需要将三个发光芯片的位置在模型内部做基准标记，方便后期做光学仿真时模拟出光角度与混光效果，提前验证面板透光位的位置是否合理，减少后期打样调试的次数。

　　在实际选型替换时，这款封装的器件可以与同尺寸规格的PLCC-4三色LED做pin对pin兼容替换，不需要修改PCB焊盘设计，仅需要根据替换器件的发光角度、亮度参数调整限流电阻阻值即可。针对有低功耗要求的通讯终端设计，还可以选择同封装的低亮度版本，在保证指示效果清晰可见的前提下降低器件的工作电流，延长设备的续航时间。做整机可靠性测试时，需要重点验证该器件在高低温循环环境下的焊接可靠性，以及长期点亮后的光衰情况，确保设备在全生命周期内的指示效果稳定可靠，不会出现色偏、亮度不足等影响用户使用体验的问题。
