小型有刷直流驱动电机结构设计

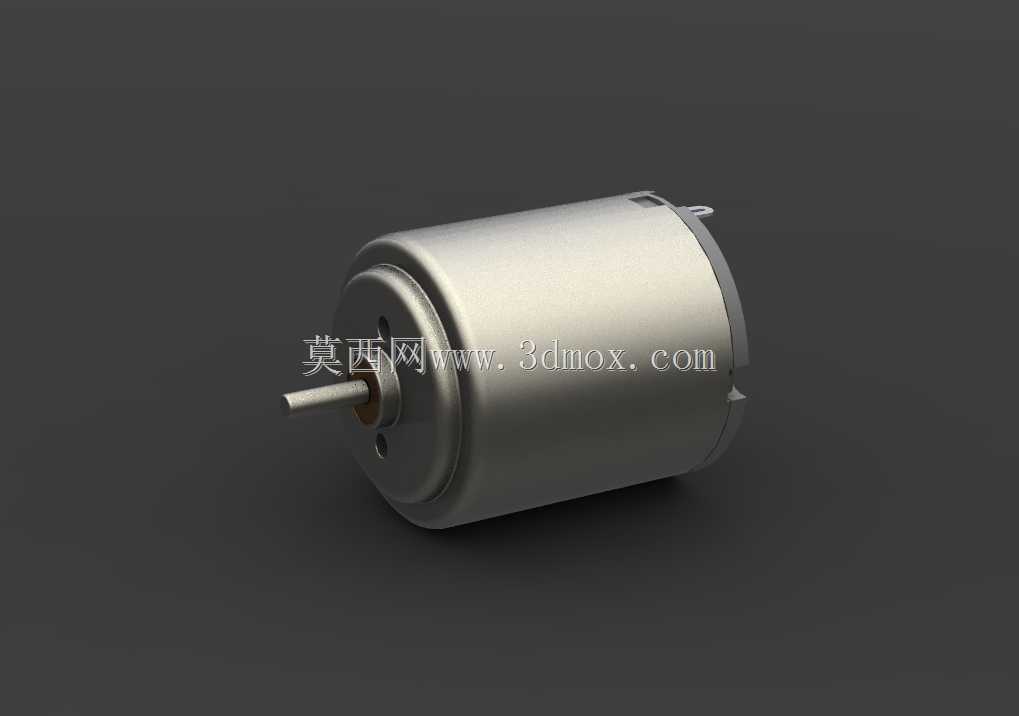

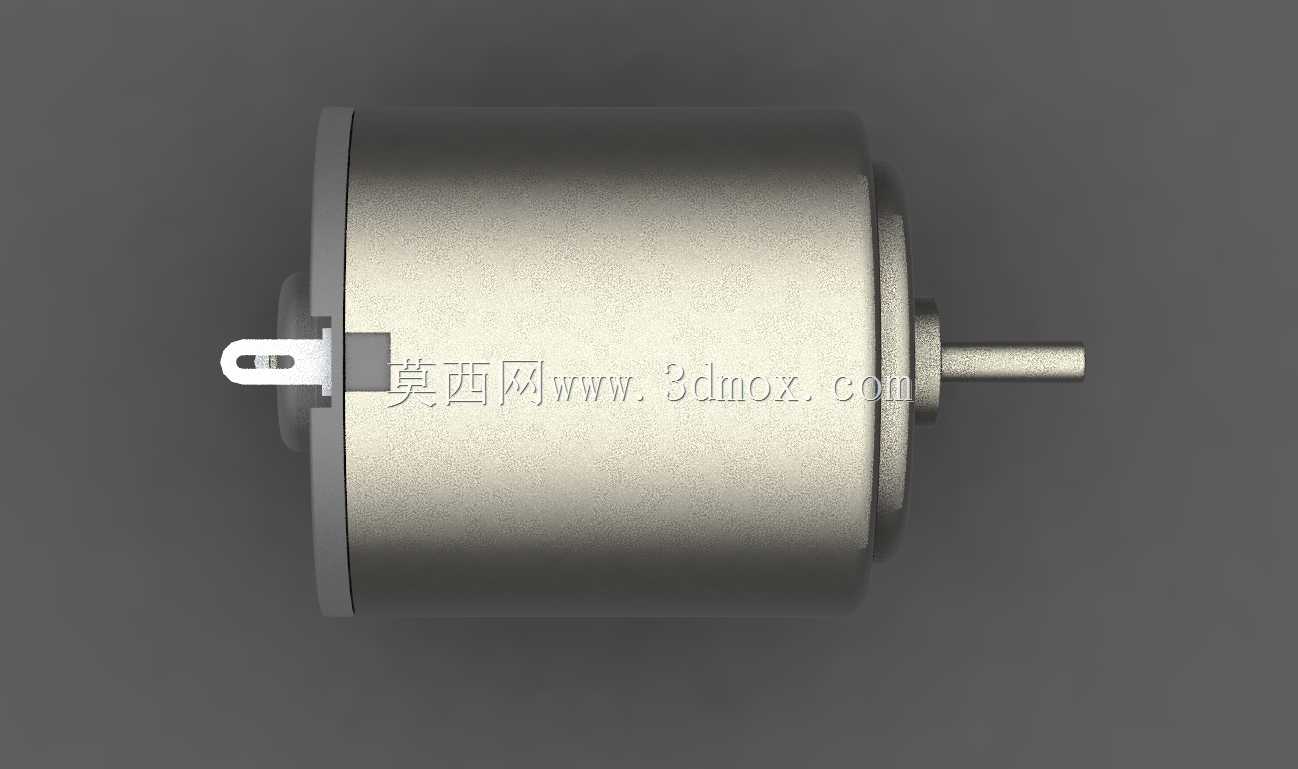

　　这类小型圆柱壳体直流电机，是消费电子、小型自动化执行机构里最常见的动力输出元件，日常接触到的电动玩具、小型风扇、精密阀门驱动、办公设备走纸机构、家用小电器的动力端，大多能见到同结构电机的身影。做结构选型的时候，首先要卡的就是安装边界，这款电机采用标准的圆形机壳设计，输出轴从端盖中心伸出，机壳尾部带有两个对称的安装定位凸耳，凸耳上预留的安装孔位可以直接通过螺丝固定在设备的安装支架上，不需要额外设计复杂的抱紧结构，能大幅简化配套设备的安装结构设计。从功能特性来看，这类有刷直流电机的启动扭矩特性偏软，适合低负载连续运转的场景，额定工况下的运转噪音控制在较低水平，不会给消费类产品带来额外的噪音困扰，同时供电电压覆盖常见的低压直流区间，

　　适配常规的电池供电或者低压开关电源供电方案，不需要额外搭配复杂的驱动电路，只需要正负极接线即可实现正反转控制，对于入门级的动力需求场景来说，调试和使用门槛极低。设计这类电机的三维模型时，首先要还原的是机壳的卷边装配结构，机壳采用薄钢板冲压拉伸成型，端盖和机壳通过圆周方向的卷边压合实现固定，建模的时候要注意卷边位置的圆角过渡，避免出现尖锐的结构干涉，同时输出轴的伸出长度、轴径尺寸要严格匹配实际的安装公差，轴端的扁位或者卡槽结构如果配套传动齿轮的话，要预留足够的配合间隙，避免装配的时候出现过盈卡滞。端盖上的两个电刷安装孔位的位置精度直接影响电机的运转稳定性，建模时要保证两个孔位相对于输出轴的中心对称度，

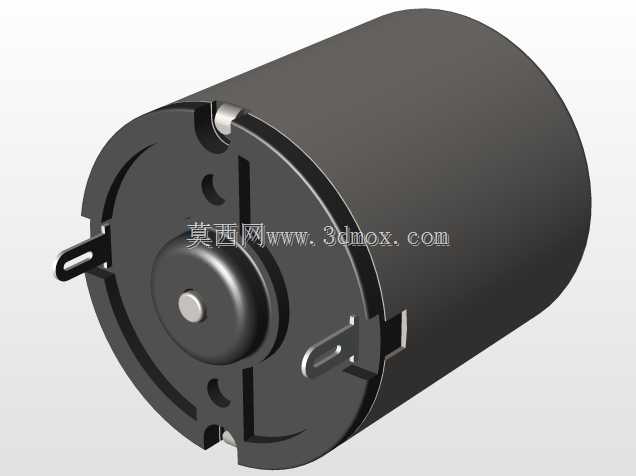

　　同时机壳内部的磁钢贴装位置要和转子的尺寸匹配，预留出足够的气隙间隙，避免转子运转的时候出现扫膛问题。实际做设备配套设计的时候，还要注意电机的出线方向，这款电机的接线端子从尾部端盖引出，布线的时候要预留足够的线长余量，避免设备运转过程中线缆被拉扯断裂，同时电机的安装面要和设备的支架保持平行，避免输出轴承受径向的额外载荷，长期偏载运行会加速轴承的磨损，缩短电机的使用寿命。在小型传动机构的设计里，这类电机通常会搭配减速齿轮组使用，输出轴直接和一级减速齿轮啮合，建模的时候要提前核算齿轮的中心距，保证齿轮啮合的侧隙在合理范围内，既不会因为侧隙过大出现传动回差，也不会因为侧隙过小导致运转卡滞、电流过大烧坏电机。另外机壳的表面是金属哑光质感，

　　做渲染或者装配干涉检查的时候，要注意机壳的外径尺寸和周边结构件的间隙，预留至少0.5mm以上的安全距离，避免装配的时候因为零件公差累积出现装不进去的问题。这类电机的散热主要依靠金属机壳的自然传导，所以安装的时候尽量让机壳和设备的金属支架贴合，帮助传导热量，提升电机的连续运转时长，避免长时间堵转或者过载运行导致电机过热烧坏。对于结构设计从业者来说，这类标准件的三维模型不需要从零开始绘制，直接调用成熟的模型可以大幅缩短设计周期，只需要核对核心的安装尺寸、输出轴尺寸、安装孔位参数，就可以直接装配到自己的设计方案里，减少重复建模的工作量，同时也能避免因为自行建模的尺寸误差导致后续开模或者零件加工出现装配问题。在做通讯类小型设备、消费类电子产品的结构设计时，这类微型电机是非常常用的执行元件，不管是做弹出机构、振动驱动还是小型泵体的动力源，都能找到对应的适配型号，熟悉这类标准电机的结构特点和安装边界，能让结构选型阶段的效率提升不少，也能减少后续样机调试阶段出现的结构匹配问题。
