五引脚直插式功率放大器封装结构

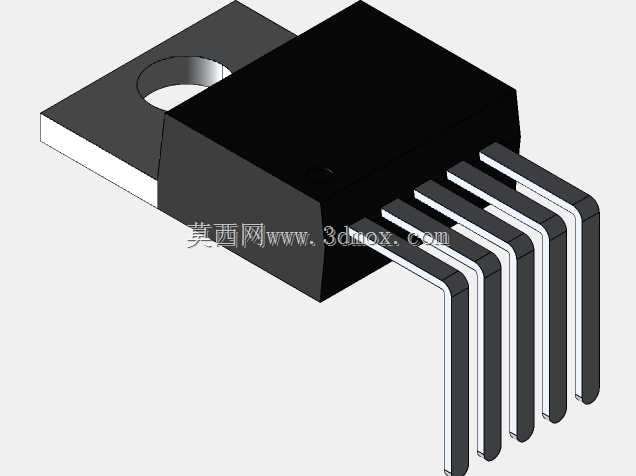

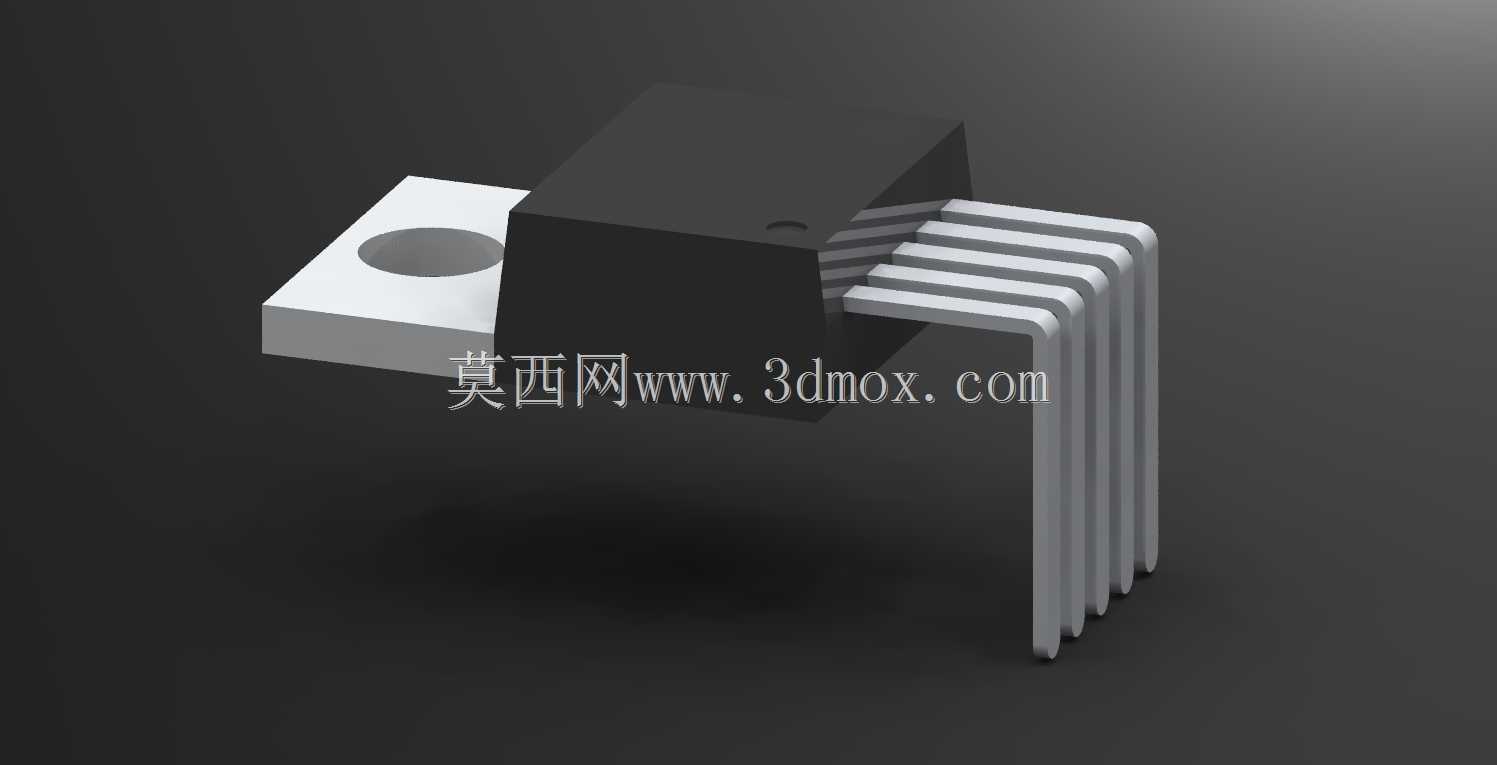

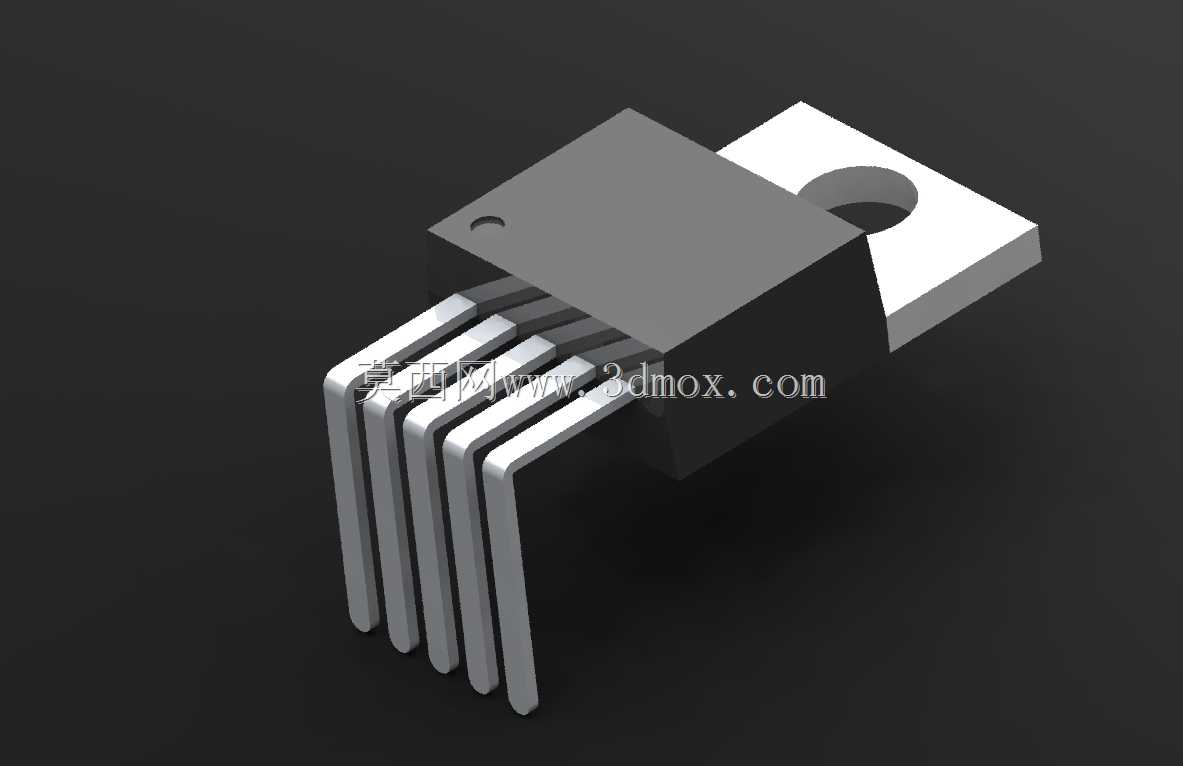

　　在消费类通讯终端、小型工业控制板卡的电源回路、信号放大链路设计中，五引脚直插封装的功率器件是板级布局里极为常见的选型，这类封装兼顾了小功率场景下的散热需求与手工焊接、批量波峰焊的工艺兼容性，不需要额外定制复杂的SMD钢网与回流焊温度曲线，对于小批量试制、维修替换场景的适配性极强。从结构设计逻辑来看，这款TO-220-5封装的器件主体采用黑色环氧塑封主体，将内部的功率半导体晶粒完全包裹，起到绝缘、防潮、物理防护的作用，塑封主体一侧延伸出带圆形安装孔的金属散热衬片，衬片与晶粒的散热基板直接导通，安装时可以通过螺丝将衬片固定在铝制散热片上，衬片与散热片之间可根据绝缘需求选配导热矽胶片或者导热硅脂，

　　将器件工作时产生的焦耳热快速传导到散热结构上，避免晶粒结温过高触发过热保护甚至烧毁。引脚部分采用五根平行排布的直插式铜质引脚，引脚在靠近塑封主体的位置做了90度弯折处理，弯折段的长度刚好匹配常规1.6mm厚度PCB板的安装高度，引脚末端做了锥度收窄处理，既可以顺利插入PCB上对应间距的安装通孔，也能在波峰焊过程中让焊锡顺着引脚爬升形成饱满的焊点，避免虚焊、漏焊的工艺缺陷。在板级安装的边界尺寸上，这款封装的塑封主体宽度、散热衬片的突出长度、引脚的中心间距都完全遵循行业通用的TO-220-5封装规范，设计PCB封装库时不需要额外调整尺寸参数，直接调用标准封装即可完成布局，散热衬片上的安装孔直径适配M3规格的固定螺丝，

　　安装时螺丝的锁紧扭矩需要控制在合理区间，避免扭矩过大导致塑封主体开裂或者散热衬片变形，影响散热效果与结构可靠性。从实际应用场景来看，这类五引脚的TO-220封装器件常被用作音频功率放大、直流电机驱动、低压差线性稳压、开关电源的功率开关管，在通讯类终端的射频前端小信号放大、电源管理回路里，这类封装的器件可以在有限的板卡空间内提供足够的功率承载能力，不需要占用过多的PCB表层布线空间，五引脚的定义可以同时覆盖电源输入、输出、接地、使能、反馈信号的连接需求，相比三引脚的同规格封装，可以集成更多的保护与控制功能，减少板卡上外围元器件的数量，简化整体布线难度。在建模过程中，需要重点还原引脚的弯折弧度、散热衬片的厚度、

　　塑封主体与引脚的相对位置关系，尤其是引脚伸出塑封主体的长度、弯折点到引脚末端的尺寸，这些参数直接影响虚拟装配时引脚与PCB通孔的对位精度，如果建模时尺寸出现偏差，在做整机虚拟装配验证时就会出现引脚无法插入PCB、器件本体与周边元器件干涉的问题，散热衬片的安装孔位置也需要严格按照规范尺寸定位，保证后续结构设计时散热片的固定孔位可以与器件精准对齐，避免出现装配时螺丝无法穿入的问题。另外塑封主体表面的脱模斜度、边角的圆角特征也需要按照实际器件的工艺特征还原，不能做成完全直角的结构，实际塑封工艺生产的器件边角都会带有微小的圆角，脱模斜度也会保证塑封件可以顺利从模具中脱出，还原这些细节可以让三维模型在做结构干涉检查、渲染效果图时更贴近真实器件的状态，为后续的板卡结构设计、整机装配验证提供准确的参考依据。在进行设备选型匹配时，这类封装的器件可以兼容现有成熟的TO-220封装散热片安装结构，不需要重新开模定制散热配件，能够有效降低产品的物料成本与生产装配难度，对于迭代升级的通讯类产品来说，在原有板卡空间内替换同封装更高功率规格的器件时，不需要改动PCB布局与散热结构，就可以实现产品性能的升级，大幅缩短产品的研发迭代周期。
