AA规格蓄电池负极弹性夹结构设计

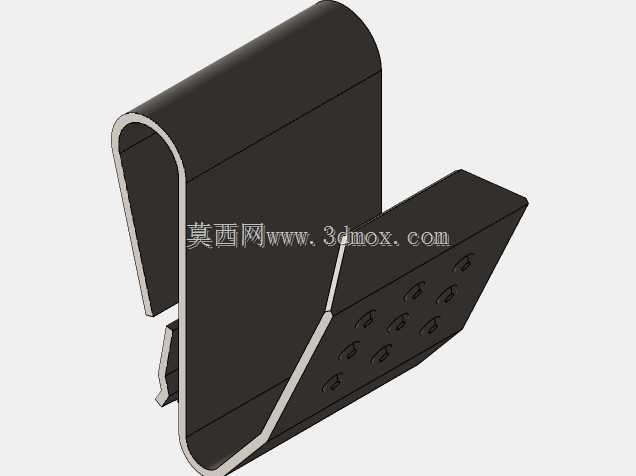

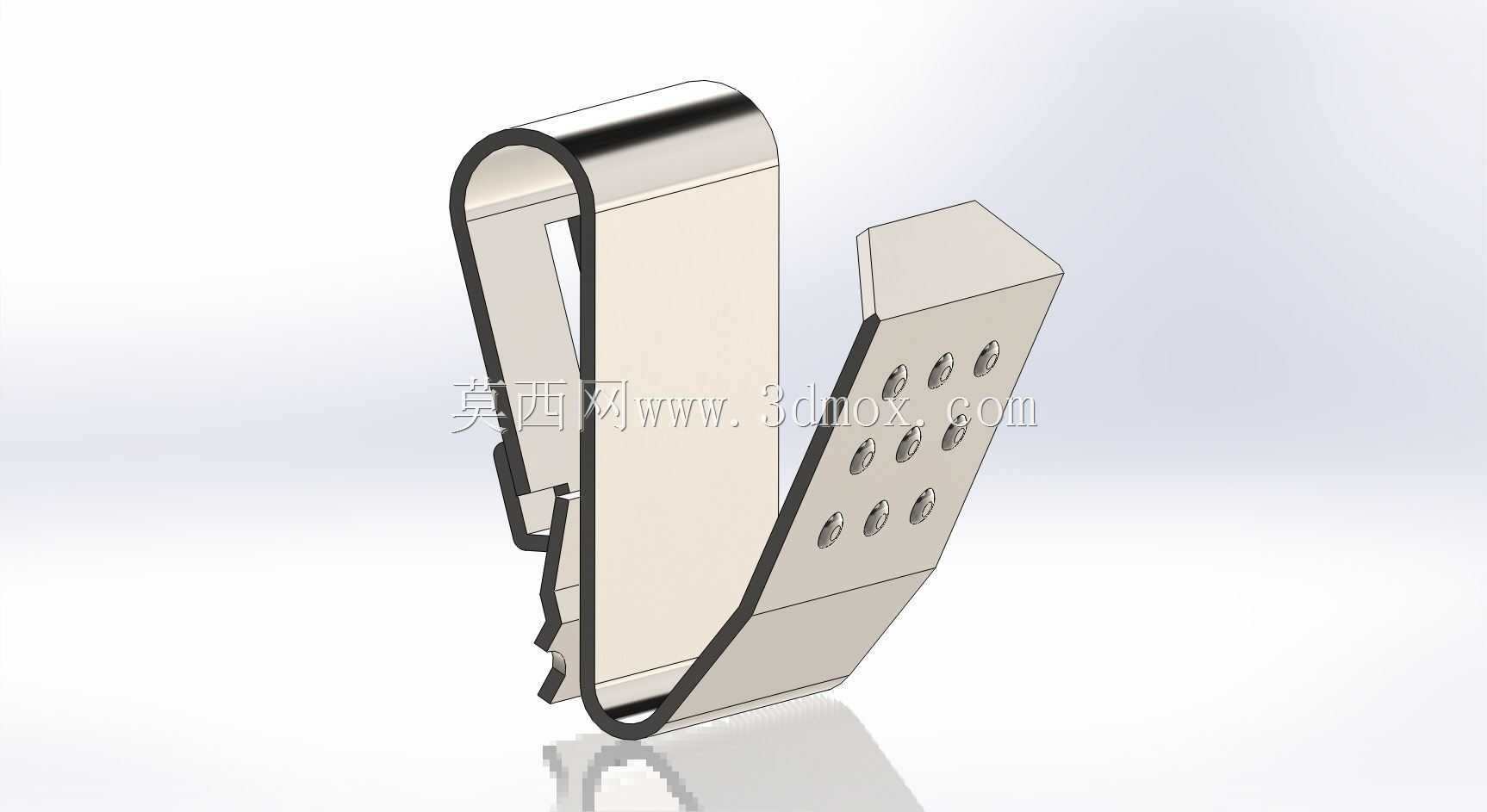

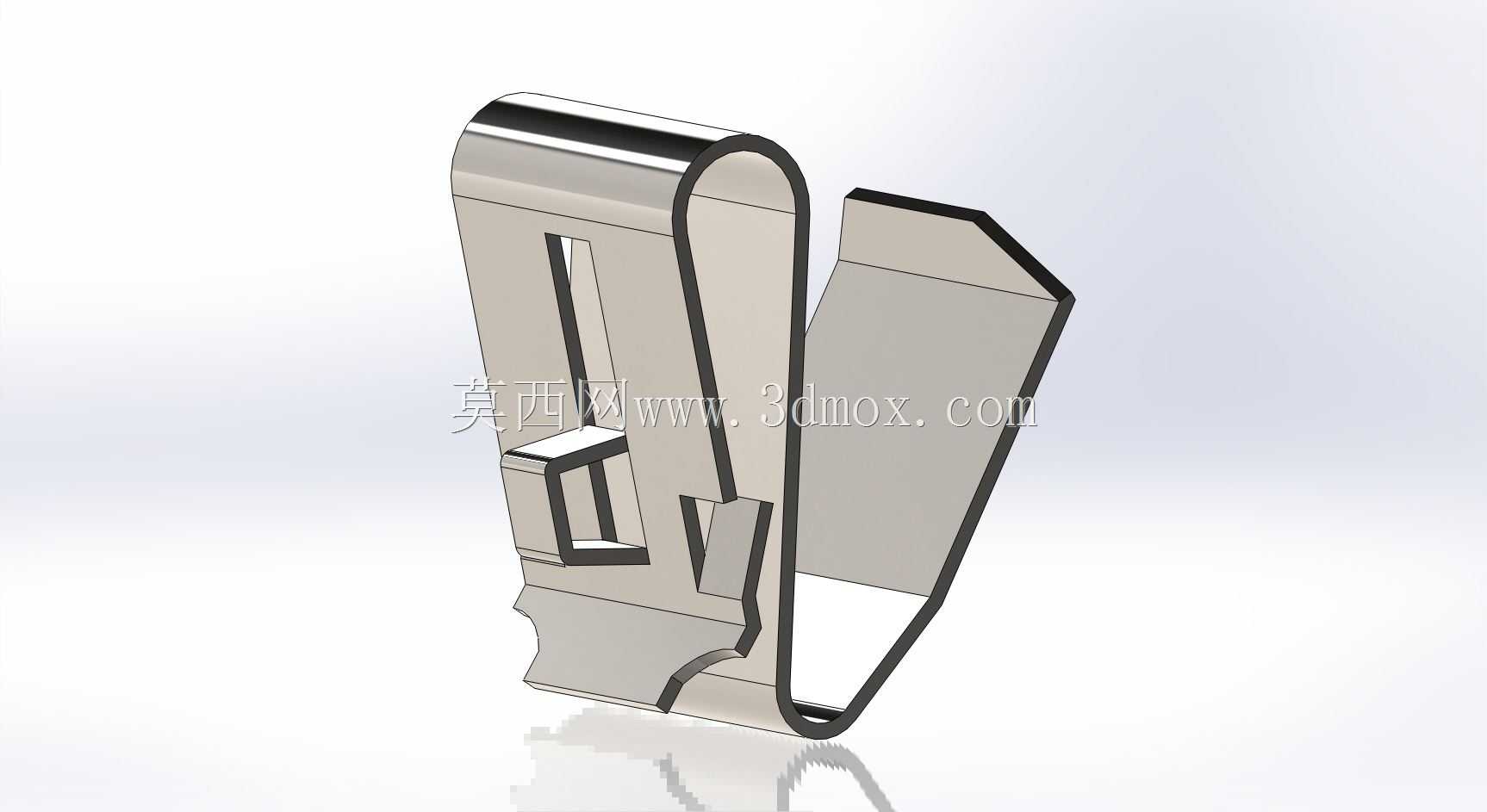

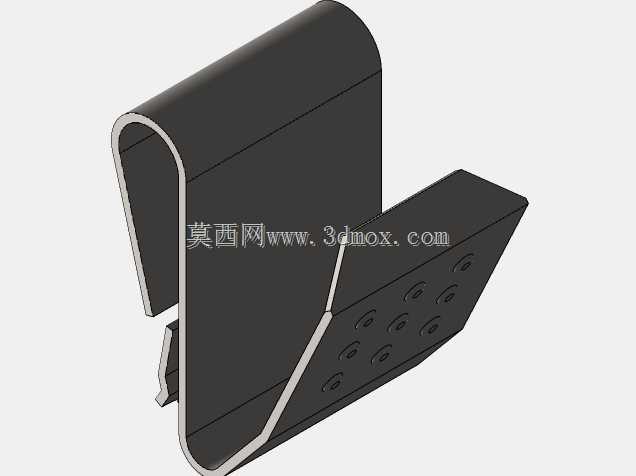

这款AA规格蓄电池负极夹，主要适配单节AA型圆柱蓄电池的负极回路连接场景，常见于小型后备电源模组、便携检测设备供电舱、低压直流测试工装的电池装夹工位，承担导电连通与电池位置固定的双重作用，替代传统焊接导线的连接方式，可实现电池的快速拆装更换，降低维护阶段的接线工作量。从结构设计逻辑来看，整体采用冲压折弯一体成型工艺，主体夹持段采用U型开口结构，开口尺寸匹配AA电池的负极端面直径，夹持臂自带预压折弯角度，装配后依靠金属材料自身的弹性形变提供持续的夹持力，避免设备受振动、冲击时出现接触不良、回路断电的问题。夹体一侧设置带阵列凸点的接触翼片，凸点结构可刺破电池负极表面的氧化层，降低接触电阻，减少大电流放电时的接触发热问题，同时翼片的延伸结构可作为接线端，直接与设备内部的供电PCB或者导线压接，无需额外设置接线端子，减少零件数量与装配工序。夹体外侧包覆的绝缘限位层，一方面限定夹体的最大张开量，避免反复拆装时金属臂出现塑性变形导致夹持力衰减，另一方面隔绝相邻电池夹之间的导电接触，防止多节电池串并联排布时出现短路风险。安装边界方面，夹体的整体厚度控制在适配常规AA电池仓的槽位尺寸，U型夹持段的深度覆盖电池负极端面的接触区域，不会过度伸入电池仓占用电芯的安装空间，接触翼片的弯折角度预留了接线操作空间，压接导线后不会与电池仓侧壁产生干涉。在材料选型逻辑上，夹持主体采用高弹性导电金属基材，兼顾导电性能与抗疲劳性能，可承受数百次电池拆装的反复弯折而不出现夹持力失效，绝缘层采用耐温阻燃材料，适配电池充放电过程中的温升环境，避免长期使用后绝缘层老化脆裂。实际应用中，这类负极夹可直接卡装在电池仓的预设卡槽内，无需额外螺丝固定，装配时仅需将夹体压入卡槽即可完成定位，后续装入电池时依靠夹持力自动完成电连接，大幅提升小型电池供电设备的装配效率，同时相比弹片式接触结构，这款夹体的接触面积更大，可承载更高的持续放电电流，适配需要瞬间大电流输出的小型用电设备。
