霍格沃茨特快复古蒸汽机车仿真设计

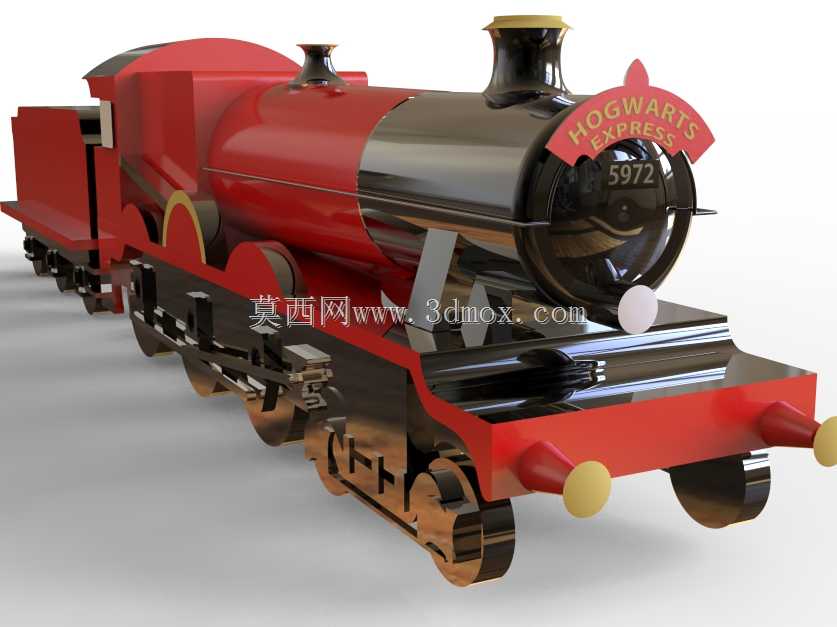

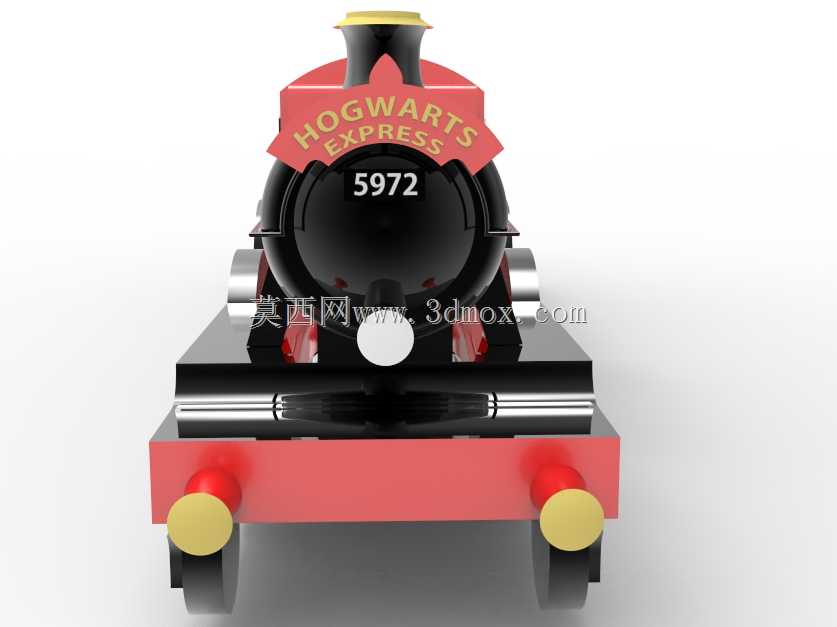

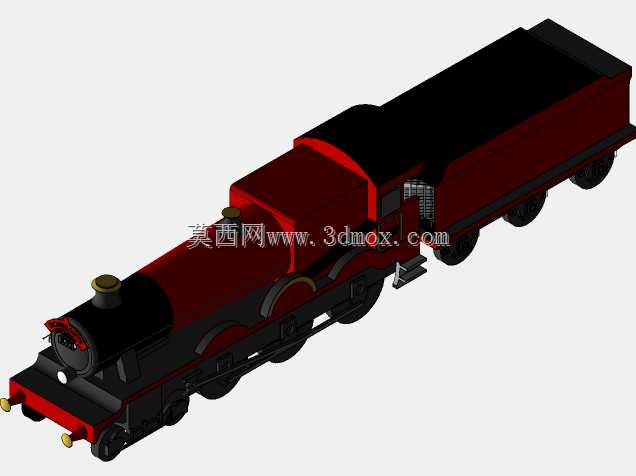

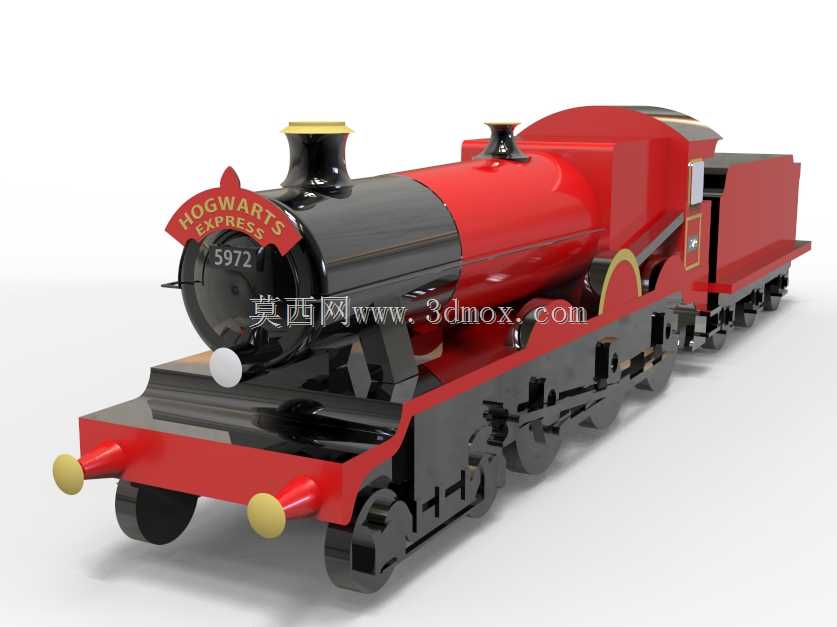

这款复古蒸汽机车的三维设计，还原了经典干线客运蒸汽机车的结构逻辑，可用于文创展陈道具开发、主题乐园载具参考、影视道具预演、科教模型制作等多个场景。从结构设计层面看，整体走行部沿用了经典蒸汽机车的轴式布局，动轮与导轮、从轮的排布兼顾了曲线通过性与直线运行稳定性，轮对与车架的连接预留了弹簧减震的安装空间，转向架的回转边界在建模时做了完整校核，避免小半径曲线模拟时出现部件干涉。车头前部的排障器做了圆弧过渡处理，既还原了老式机车的造型特征，也兼顾了实体制作时的结构强度，缓冲器与车钩的安装接口按照通用轨道车辆的连接尺寸做了适配，可直接搭配同比例的车厢模型完成编组。上部的锅炉部分做了分件设计，烟箱、锅筒、汽包的装配边界清晰，烟囱与汽笛的安装位预留了走线空间，若制作动态展示模型，可在烟箱内部加装烟雾发生模块，汽包位置可集成音效组件，还原蒸汽机车的运行特征。煤水车部分与机车本体的连接采用了可活动的牵引杆结构，煤仓内部做了空腔设计，既可以作为动态模型的电池仓使用，也能在静态展陈时放置配重块，避免模型头重脚轻出现翘头问题。驾驶室的窗体、扶手、走台板的细节都做了等比例还原，走台板的防滑纹路、扶手的弯折半径都参考了真实机车的人体工程学参数，侧面的管线排布沿着锅炉外壁做了规整布置，没有出现悬空或者穿模的结构问题。整车的外形尺寸按照常见的O比例模型规格做了适配，整体长度包含煤水车控制在合理范围内，可适配常规的轨道模型沙盘场景，安装时仅需保证轮对与轨道的接触间隙在0.1-0.3mm之间，即可保证推行或者动力驱动时的运行顺畅度。设计过程中对所有外露部件的拔模角度做了统一处理，若后续需要开模制作实体模型，无需额外调整结构即可直接用于模具设计，所有拼接面都做了定位止口，组装时可快速对齐，减少粘接或者螺丝固定的对位难度。车身的红黑配色分区做了明确的曲面拆分，不同色区的分界处做了细微的凸台结构，实体喷涂时可直接作为分色遮蔽的基准，不需要额外制作遮蔽治具，能大幅降低后期制作的工时成本。
