三位式机械进位计数轮组结构设计

这套三位式机械计数轮组，是纯机械结构计数场景下的典型执行部件，不需要外接电源与电控信号，完全依靠机械传动完成数值累计，在老式工业计数器、机械式里程表、手动计数工装、传统计量器具上都有广泛应用，尤其适合存在电磁干扰、供电不便、需要高可靠性计数的工况，比如矿山设备的动作计数、老式机床的行程计数、手动生产工位的产量统计等场景，能在油污、粉尘、高低温的恶劣环境下长期稳定工作，不会出现电子计数装置的信号丢失、供电故障等问题。

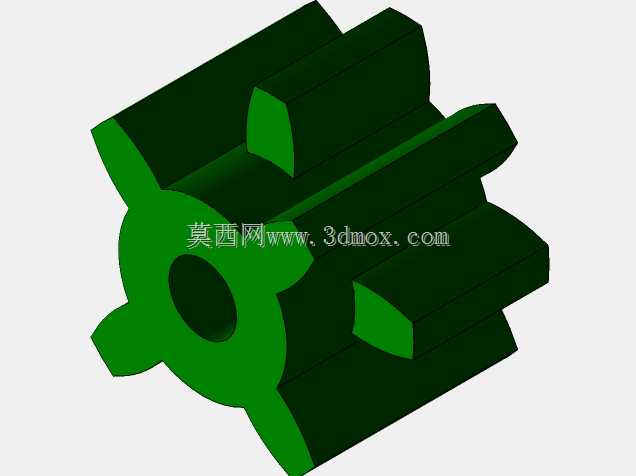

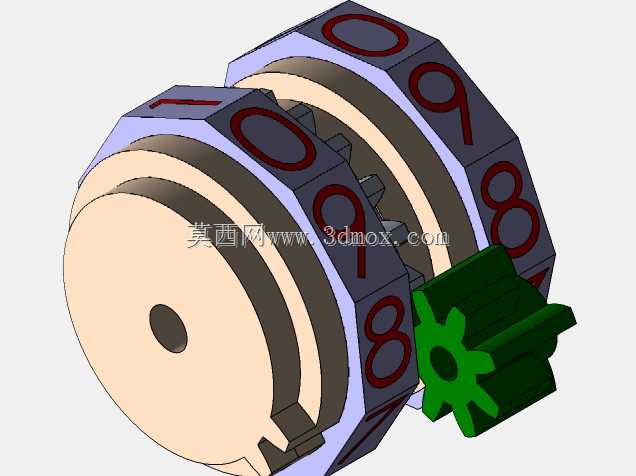

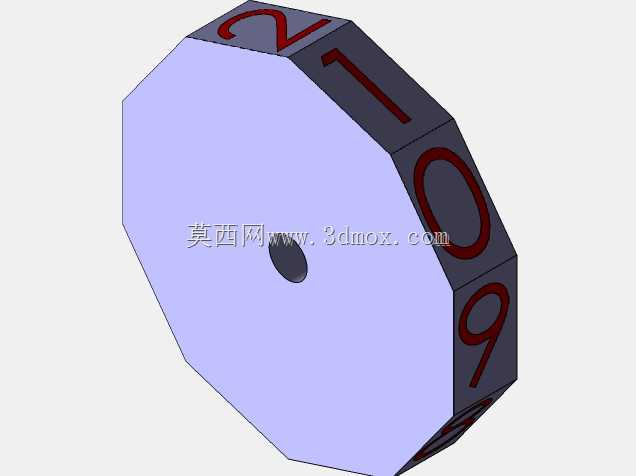

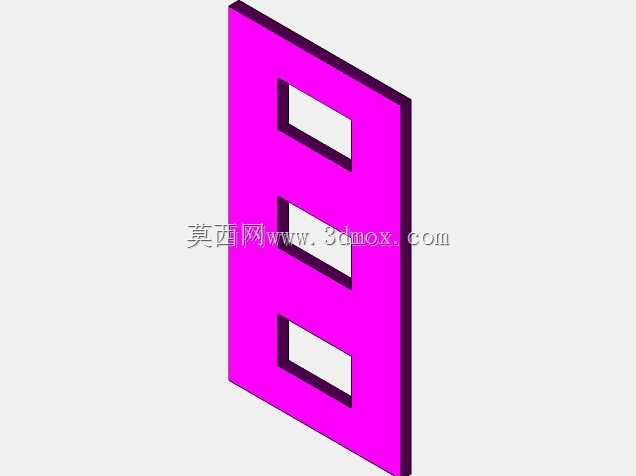

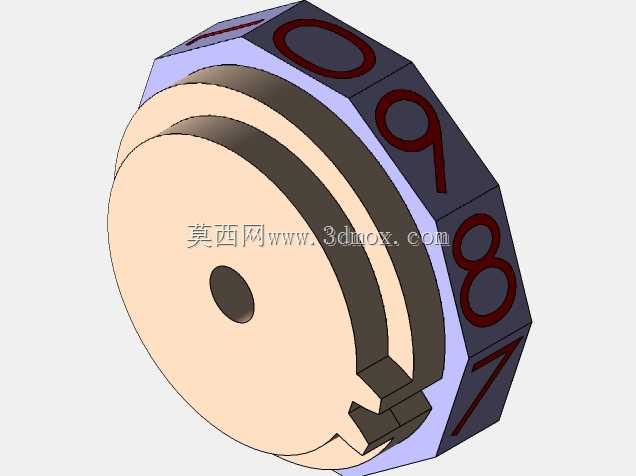

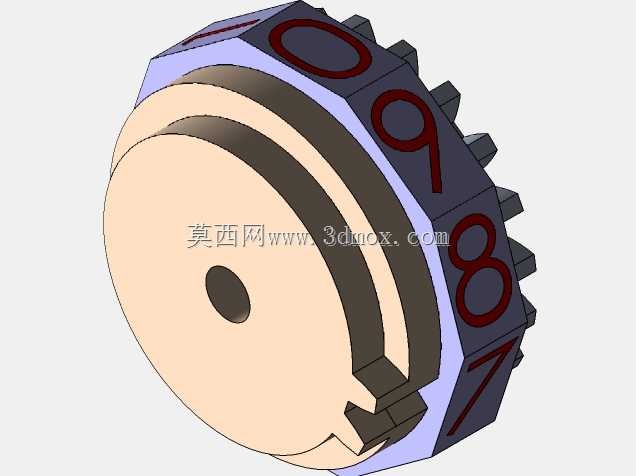

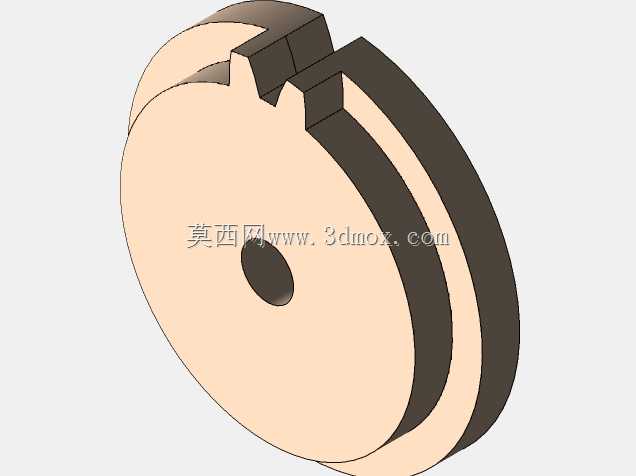

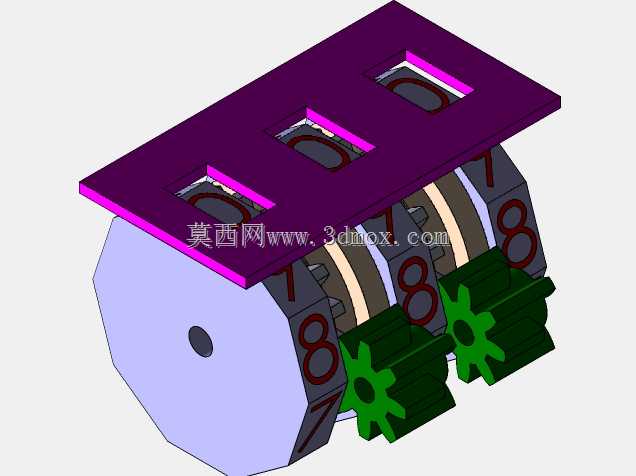

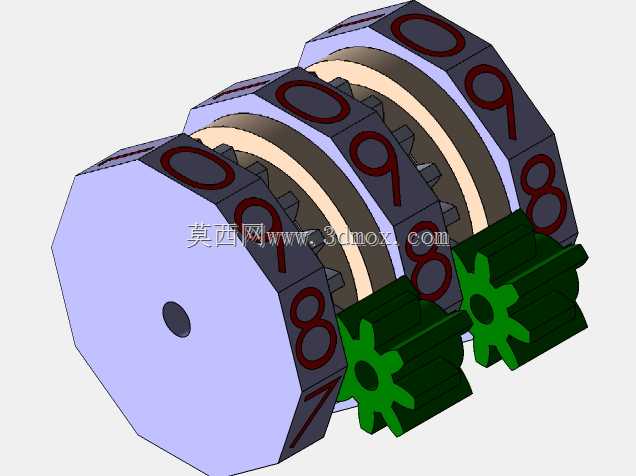

从结构设计逻辑来看，这套计数装置采用了十进制进位的经典棘轮齿轮传动方案，三个带0-9数字标识的计数轮同轴排布，每两个计数轮之间设置进位传动齿轮，低位轮每转动一整圈，就通过进位齿轮带动高位轮转动十分之一圈，也就是完成一次个位到十位、十位到百位的进位动作，轮组侧边的绿色驱动齿轮为动力输入接口，可与外部的棘轮拨爪、传动齿轮啮合，接收外部的往复或旋转动作信号，每接收到一次预设的动作行程，就驱动个位轮前进一个数字位。顶部的紫色盖板为读数定位与防护结构，盖板上开设三个对应数字位的矩形窗口，窗口边缘做了限位挡边，既可以遮挡非读数区域的数字，保证读数清晰无错位，也能作为计数轮的轴向限位结构，防止轮组在振动工况下出现轴向窜动，导致进位卡滞或读数偏移。

在安装边界设计上，整套轮组采用模块化集成设计，输入齿轮的模数、计数轮的直径、安装孔位都做了通用化适配，输入端的齿轮可直接匹配常规的棘轮拨爪机构，不需要额外做转接结构；整体结构紧凑，轴向总厚度控制在较小范围内，可直接嵌入各类设备的面板内部，面板只需要预留对应三个读数窗口的开孔即可完成安装，不需要额外设计复杂的固定支架。计数轮的数字采用凹刻填色工艺，长期摩擦使用也不会出现数字磨损脱落的问题，轮片之间设置了薄型耐磨垫片，减少长期转动带来的磨损，降低传动卡滞的概率，整套结构没有易损电子元件，只要做好基础的润滑维护，就能实现数万次以上的可靠计数动作。设计过程中重点优化了进位齿轮的啮合间隙，避免间隙过大导致进位滞后，或是间隙过小出现转动卡滞，同时对计数轮的定位阻尼做了匹配，保证非进位状态下轮组不会因为设备振动出现跳字问题，读数精度稳定可靠。
