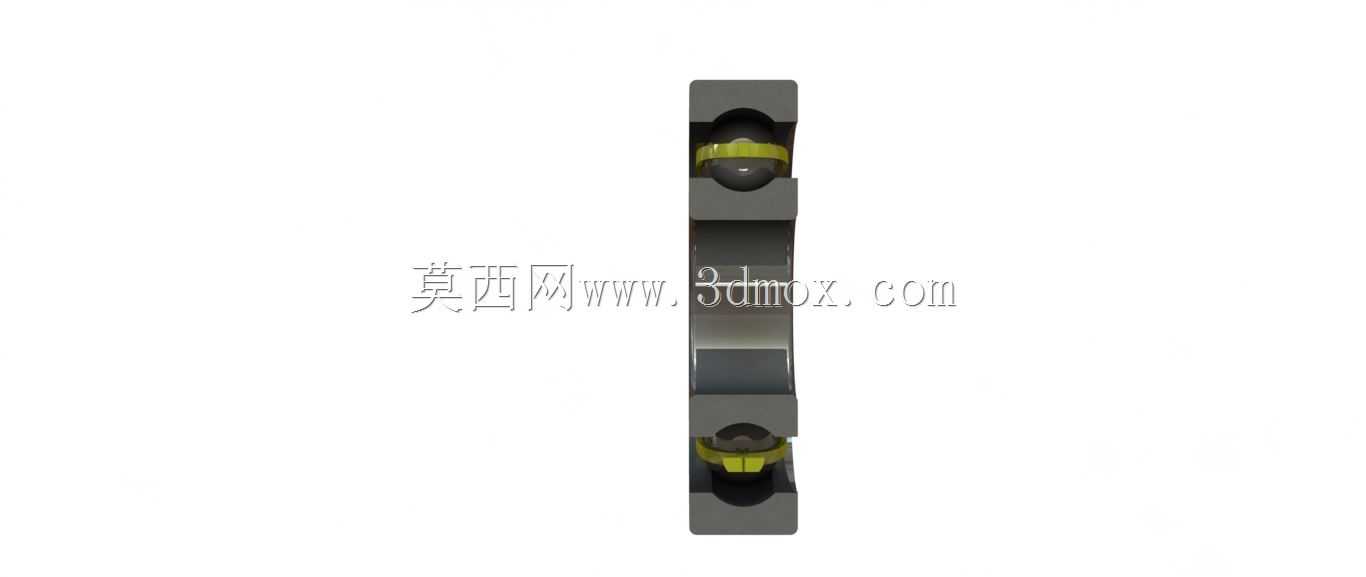

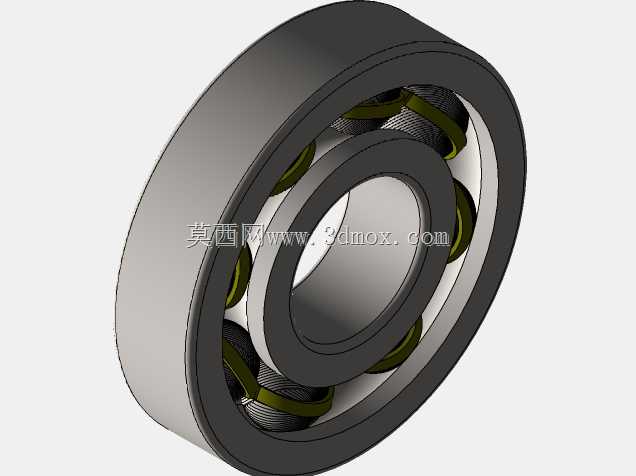

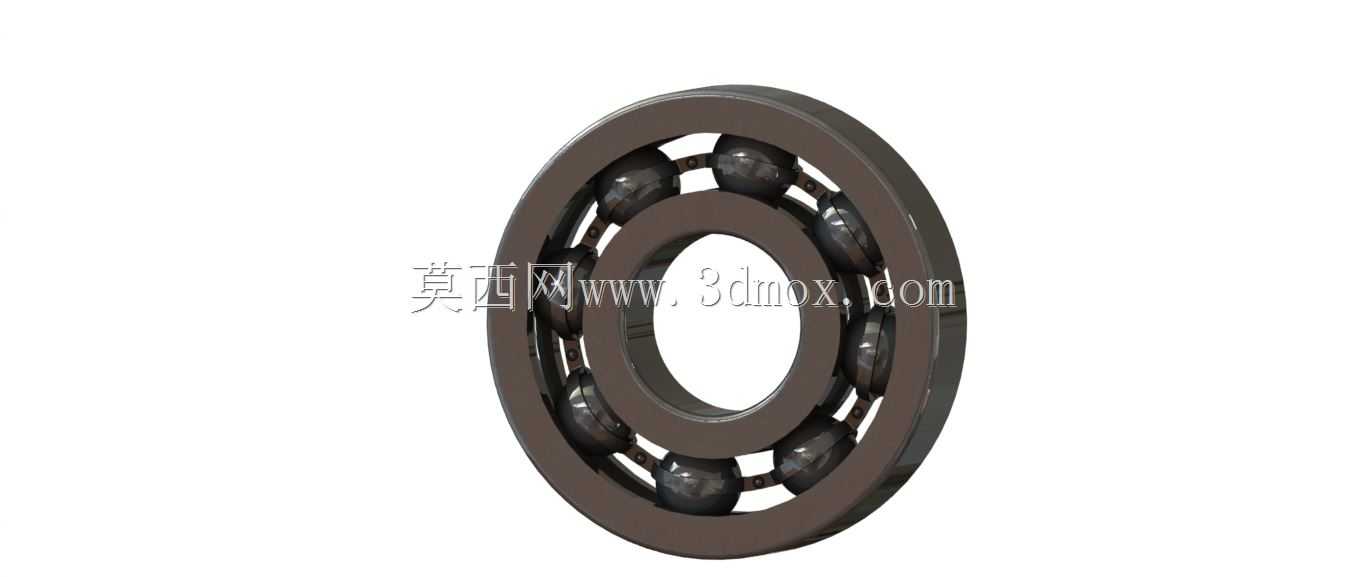

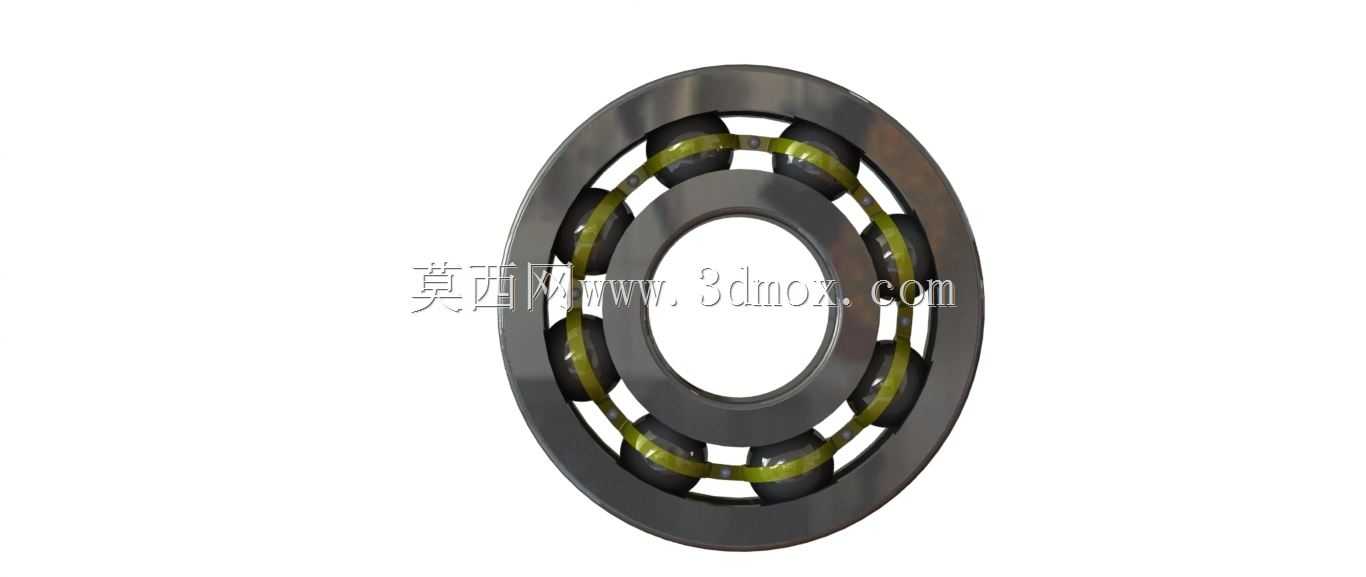

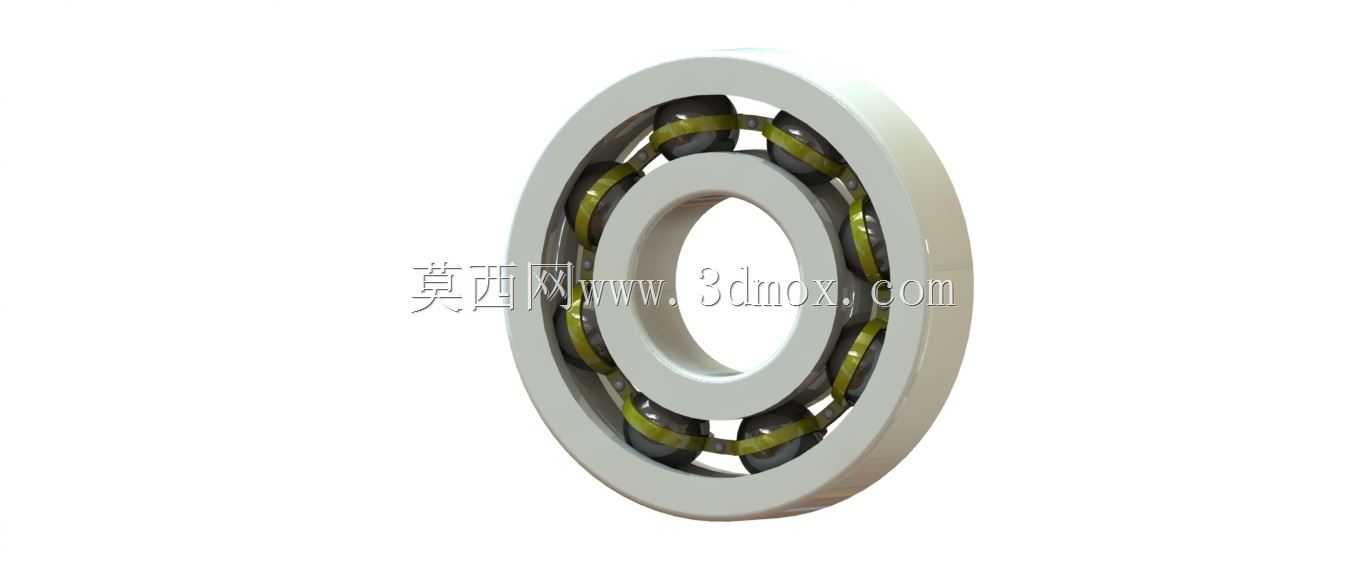

Solidworks环境下深沟球滚动轴承结构设计

在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、约束轴系轴向窜动的核心基础零件，从普通的异步电机输出轴、机床主轴箱传动轴，到输送机的托辊轴、减速机的中间传动轴，几乎所有存在连续回转运动的机械结构，都需要匹配对应载荷等级的滚动轴承来降低运动副的摩擦损耗，维持轴系的回转精度。这款深沟球结构的滚动轴承，在建模阶段优先还原了实际工业应用中的装配逻辑：内圈与轴颈采用过盈配合的安装边界，建模时预留的配合面公差带完全符合常规机械设计的选型规范，外圈与轴承座孔的过渡配合尺寸也按照通用安装场景做了对应还原，设计人员在做整机装配时，可以直接调用该模型匹配轴径与座孔的尺寸，不需要额外调整配合面的基础参数。从结构功能来看，该轴承的内圈滚道、外圈滚道与滚动钢球的接触角按照标准深沟球轴承的参数设计，能够同时承受径向载荷与一定比例的双向轴向载荷，保持架采用浪形冲压结构，均匀分隔每一颗钢球，避免滚动体在运转过程中发生相互摩擦、碰撞，同时均匀分布润滑脂的存储空间，保证运转过程中滚动体与滚道接触面能形成稳定的油膜，降低长期运转的磨损量。建模过程中没有做简化的结构省略，从内圈的挡边高度、钢球的曲率半径，到保持架的兜孔间隙、密封圈的安装槽位，都完全按照实物的装配关系做了还原，设计人员在做轴系的干涉检查时，可以直接验证轴承与轴肩、轴承端盖、密封件的安装间隙，避免实际装配时出现轴肩过高顶到保持架、端盖压到外圈影响回转灵活性的问题。在实际选型应用中，这类轴承的安装边界需要注意轴肩的直径不能超过内圈的拆卸槽直径，座孔的挡肩直径不能小于外圈的拆卸槽位置，否则后续设备维护时无法用拉马顺利拆卸轴承，建模时特意保留了内圈、外圈的拆卸槽结构细节，方便设计人员在出工程图时直接标注对应的安装尺寸，不需要额外查阅手册核对拆卸空间的参数。另外模型的渲染效果还原了轴承钢的金属质感与表面粗糙度特征，钢球表面的高光效果对应实际加工后的高精度磨削表面，保持架的冲压纹理、内外圈的倒角细节都和实物一致，不管是用来做设备的装配爆炸图展示，还是做机构运动仿真的回转副模拟，都能直接匹配对应的设计场景，不需要额外做结构细节的补全。
