立式支腿结构承压空气储存罐体

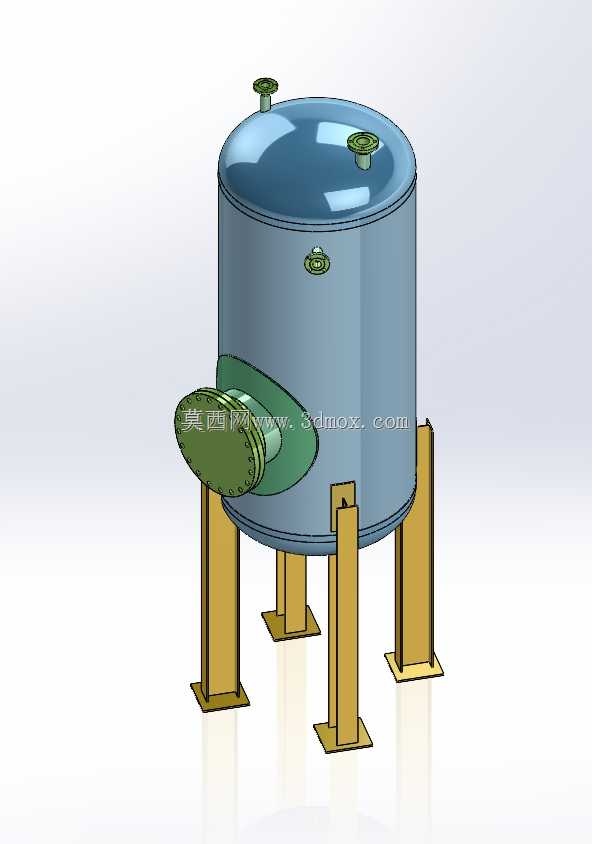

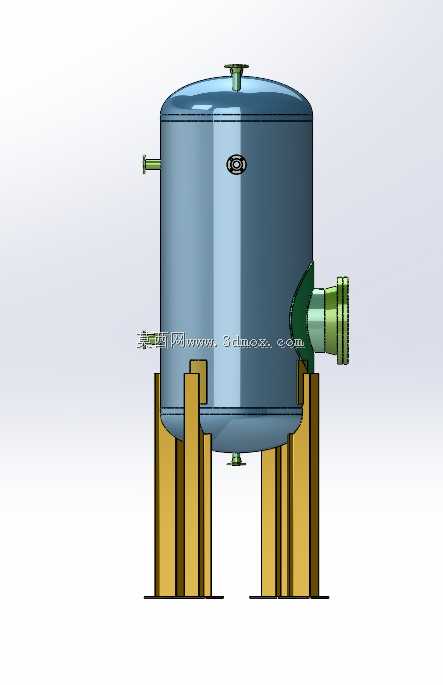

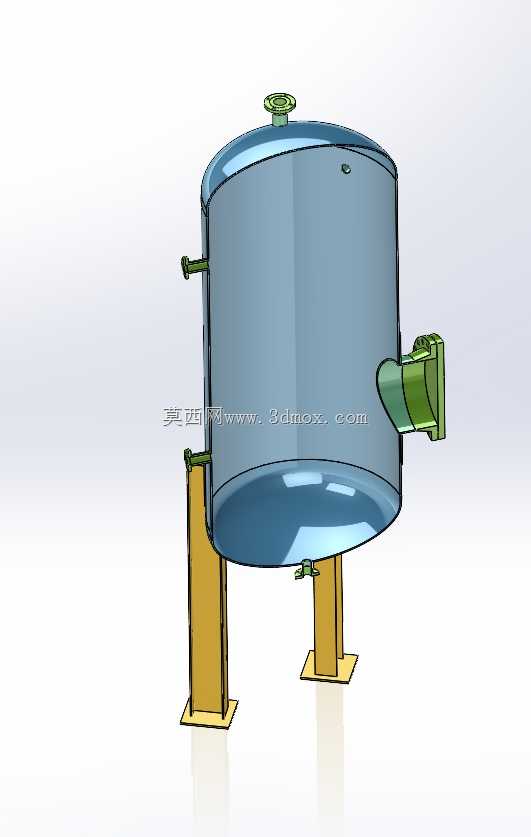

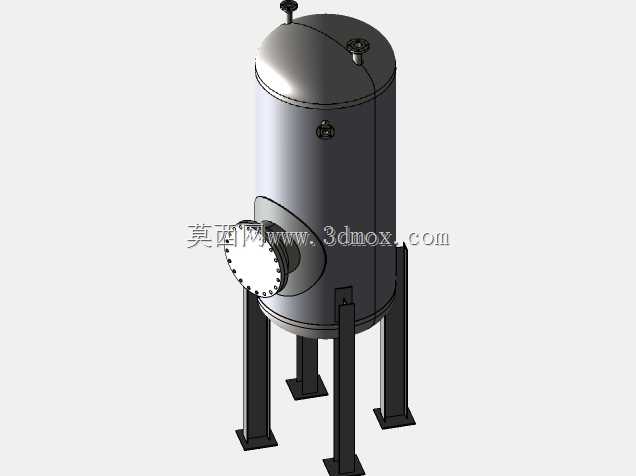

该立式承压空气储存罐体，主要应用于工厂集中供气系统、气动生产线配套、小型空压站缓冲储配场景，核心作用是稳定压缩空气管网压力波动，储存一定量的压缩空气缓冲用气峰值，避免空压机频繁启停加载，同时可初步沉降压缩空气中携带的液态冷凝水，减少后端气动元件的水汽侵蚀。从结构设计来看，罐体采用立式圆柱形筒体搭配上下标准椭圆形封头的结构形式，这类结构在承压工况下应力分布均匀，筒体环向与轴向应力匹配合理，能在相同壁厚下承受更高的工作压力，相比卧式储罐占用地面投影面积更小，适合车间内边角区域布置。支撑结构采用四根等边角钢焊接支腿，支腿底部带方形安装底板，底板预留螺栓安装孔，安装时可通过膨胀螺栓与混凝土地面固定，支腿与筒体下封头连接处焊接加强垫板，分散支撑点的局部应力，避免长期承重或承压变形时支腿焊缝处出现应力开裂。罐体顶部设置三个不同通径的管接口，分别可用于安装安全阀、压力检测仪表、进气管道，侧面大口径带法兰人孔结构，方便后期检修人员进入罐体内部做防腐检查、杂质清理，人孔采用快开式法兰压盖搭配密封垫片结构，拆装便捷且密封性能可靠。设计过程中，首先根据额定储气量与工作压力确定筒体直径与直段高度，核算封头的成型减薄量匹配筒体壁厚，所有管接口的开孔位置均做开孔补强计算，避开筒体焊缝区域，接口法兰的压力等级与罐体额定工作压力匹配，避免接口处出现密封失效。安装边界方面，支腿底板的安装孔中心距需与现场预埋螺栓位置匹配，罐体顶部需预留足够的安全阀拆装、仪表接线操作空间，侧面人孔前方需预留不小于1米的操作检修空间，罐体整体安装垂直度偏差需控制在千分之一以内，避免长期运行时支腿受力不均导致结构变形。
