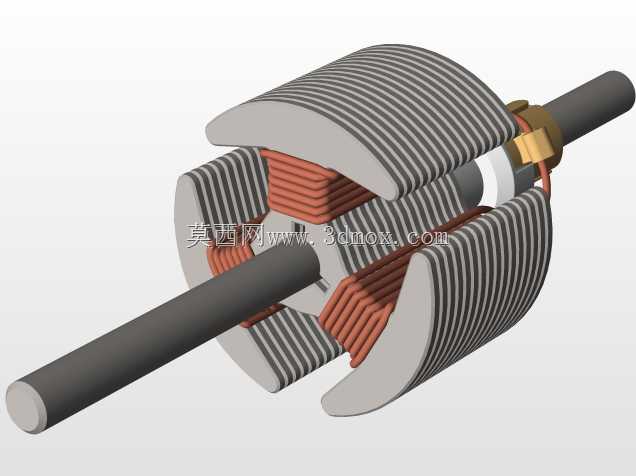

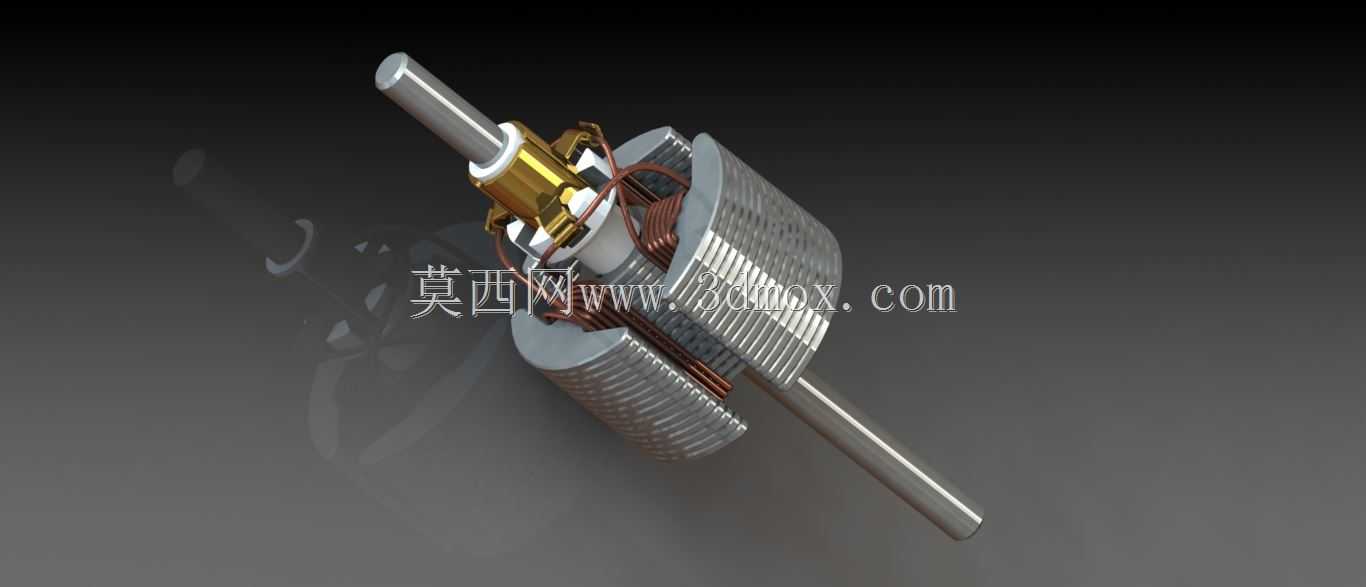

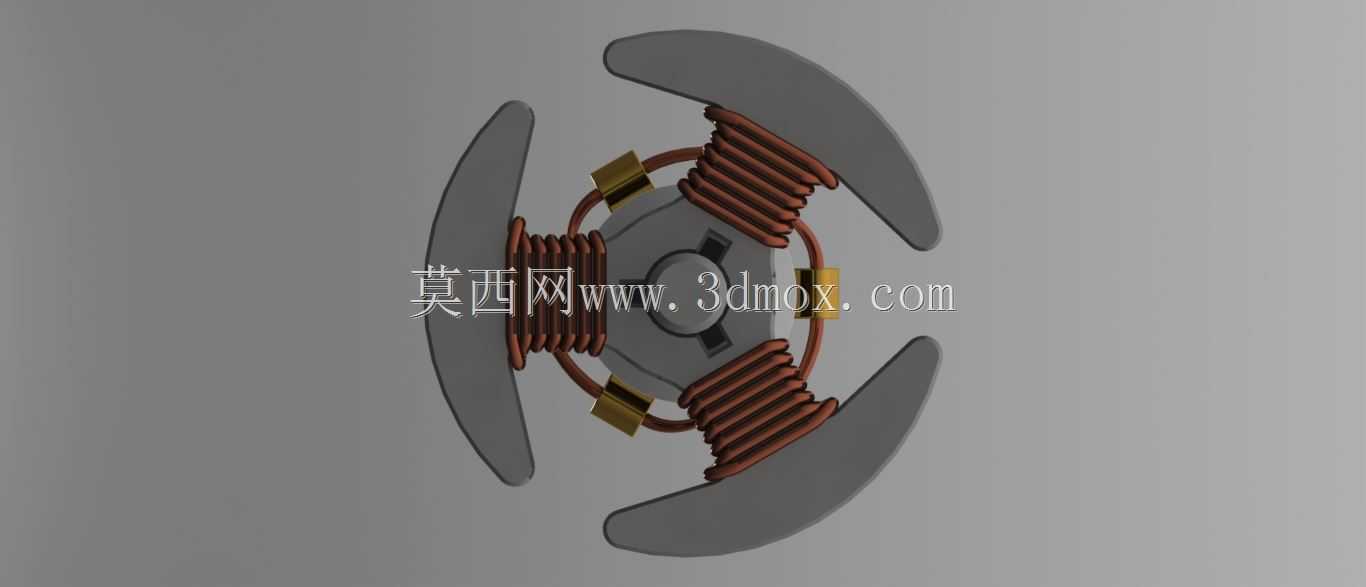

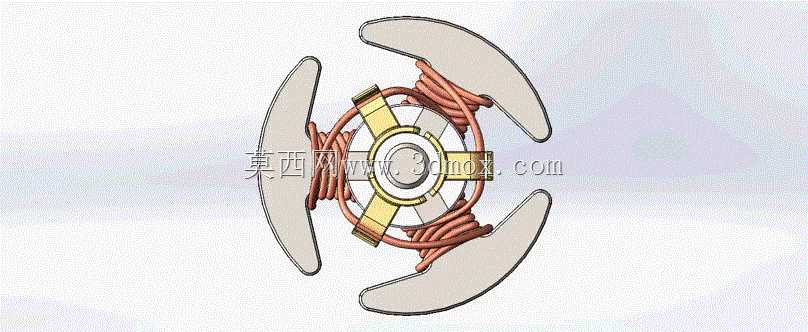

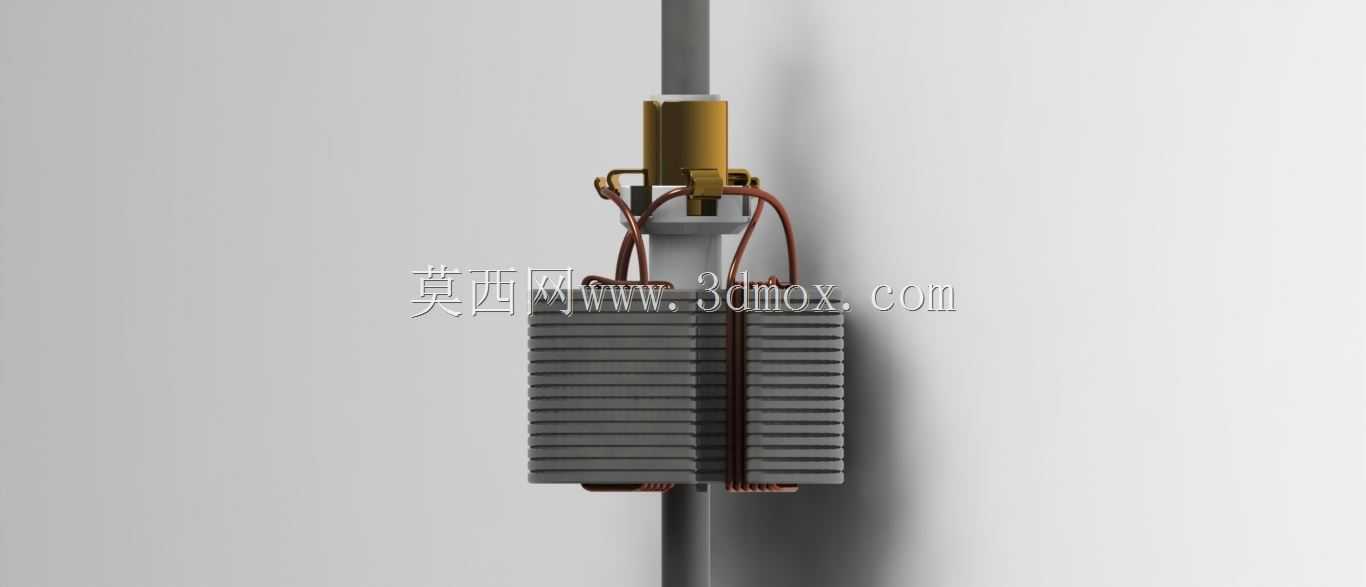

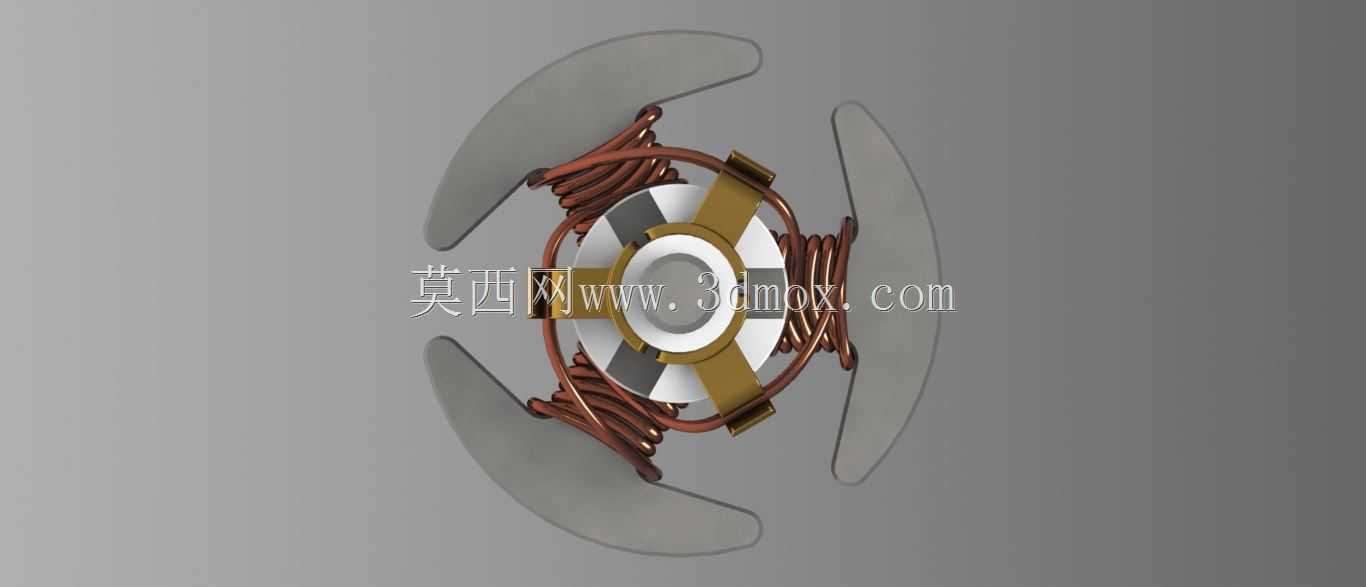

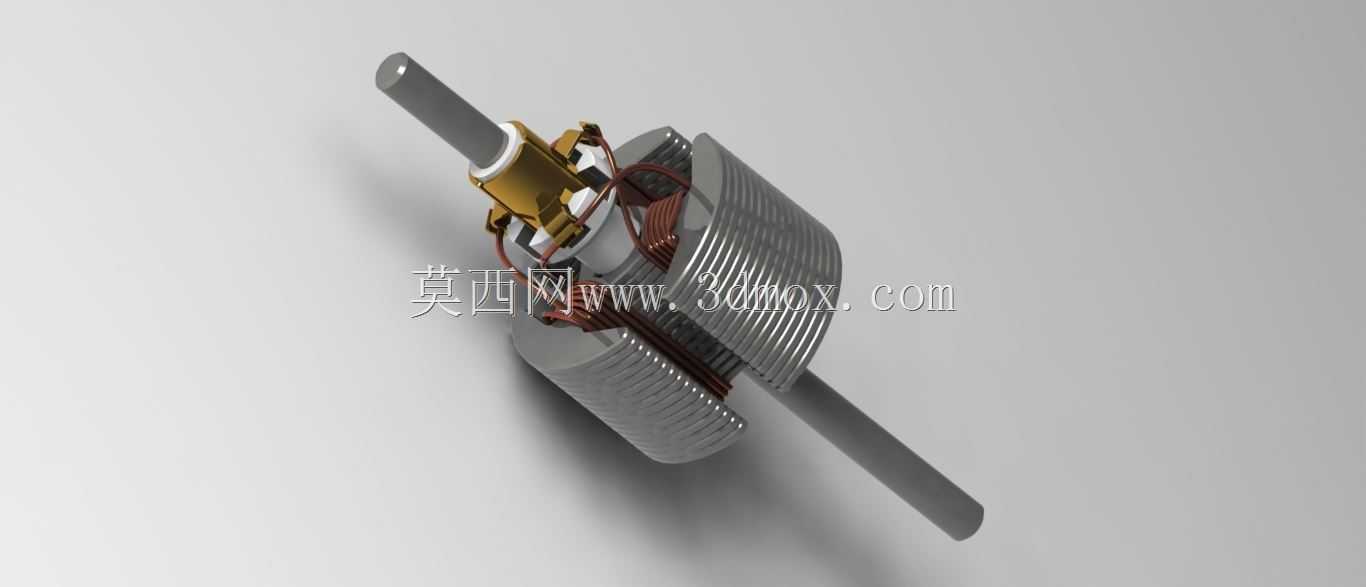

电机内部带绕组转轴转子结构

该转子作为电机实现电能与机械能转换的核心旋转部件，在车用驱动电机、工业伺服驱动系统、小型动力输出设备中均有广泛适配场景，其结构设计直接决定电机的运行效率、动平衡精度与输出扭矩稳定性。从结构设计逻辑来看，该转子采用转轴贯穿叠压铁芯的布局，铁芯表面开设均匀分布的嵌线槽，槽内嵌放成型绕组，绕组端部通过绝缘结构与铁芯、转轴实现电气隔离，避免运行过程中出现匝间短路或接地故障。转轴采用阶梯轴结构设计，不同轴段分别对应轴承安装位、铁芯配合位、动力输出连接位，各轴段的同轴度公差控制在微米级，确保高速旋转时不会出现偏心振动，轴承安装位的表面粗糙度与尺寸公差严格匹配标准深沟球轴承的装配要求，可直接适配常规系列轴承完成装配，无需额外加工修正。叠压铁芯采用多片硅钢片叠铆成型，片间保持绝缘层以降低涡流损耗，铁芯外圆与定子内圆的气隙设计预留了合理的均匀间隙，既避免旋转过程中出现定转子扫膛故障，又能保证磁路导通效率，减少磁漏损耗。绕组的排布方式经过优化，嵌线后端部做规整绑扎处理，既保证绕组在高速旋转时受离心力作用不会出现位移松散，又能控制端部整体尺寸，避免与电机端盖内部结构发生干涉。从安装边界来看，转轴两端的伸出长度、轴径尺寸均匹配常规中小型电机的端盖轴承室尺寸，铁芯叠厚与外径可适配对应功率等级的定子总成，整体结构无需大幅改动即可嵌入对应规格的电机机壳内部完成总装。在实际运行过程中，该转子随定子产生的旋转磁场同步转动，通过转轴输出旋转扭矩，可驱动负载完成指定的机械动作，其动平衡结构在设计时已预留平衡校正位，装配完成后可通过去重或配重方式校正动平衡，满足每分钟数千转的高速运行要求，适配多数工业驱动、车用动力场景的使用需求。
