电机定子绝缘纸自动插装设备结构

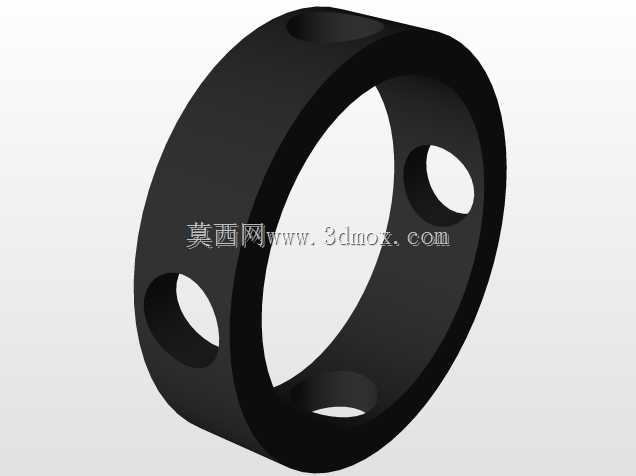

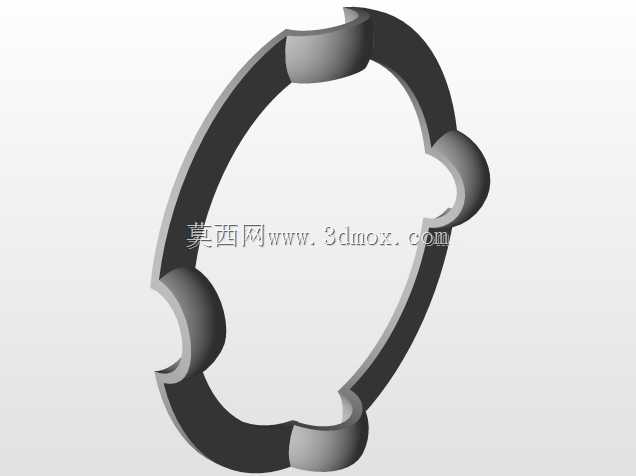

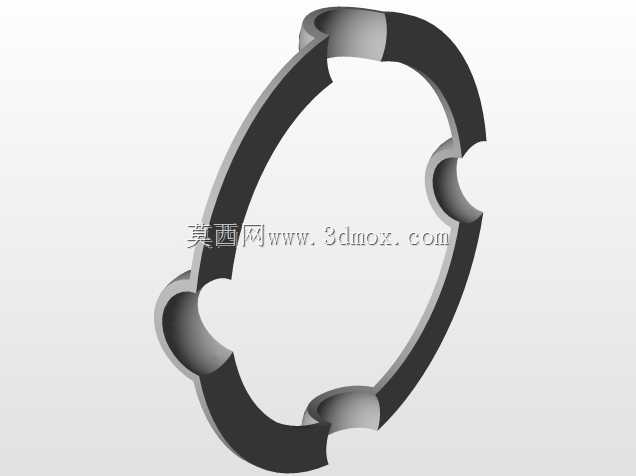

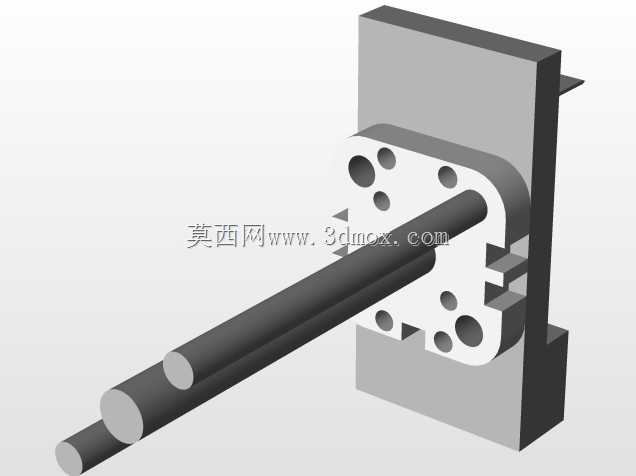

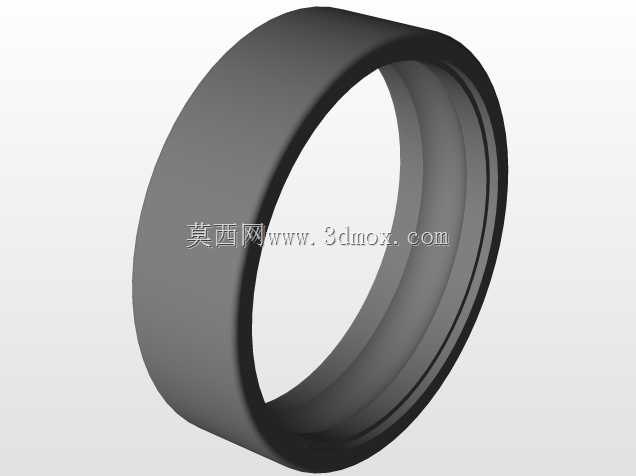

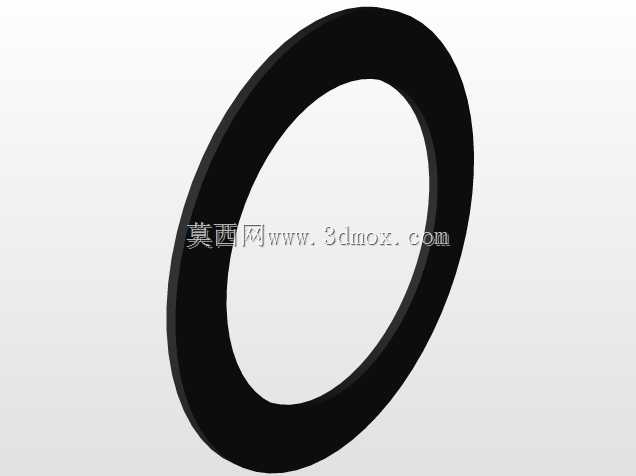

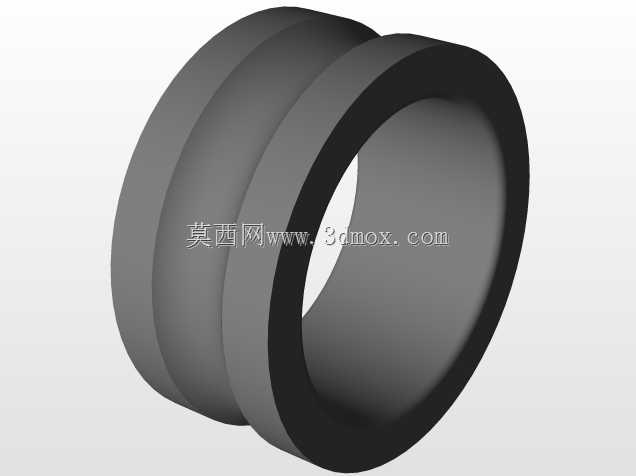

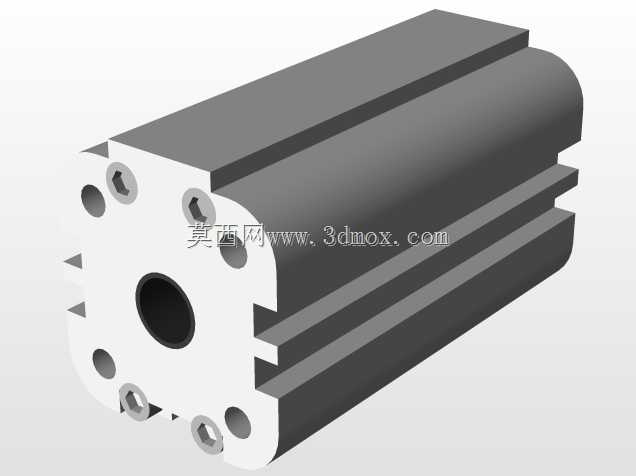

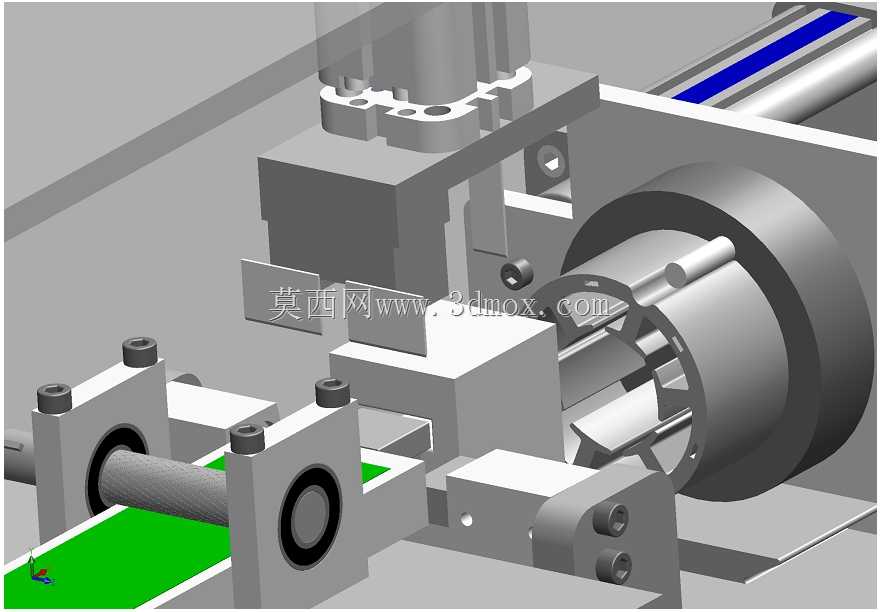

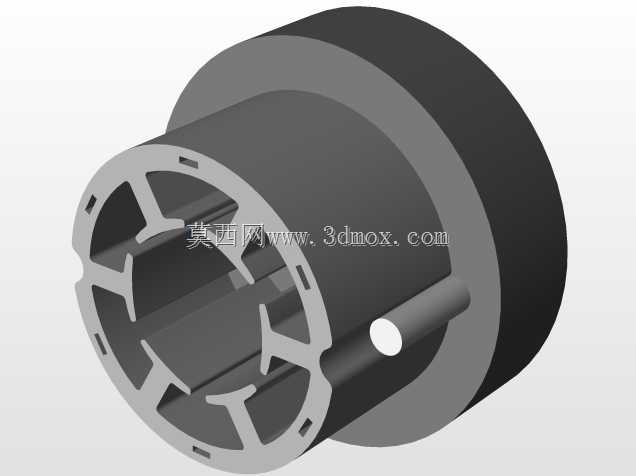

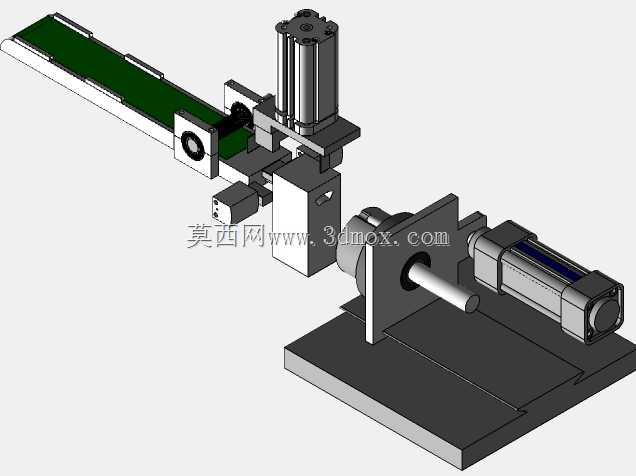

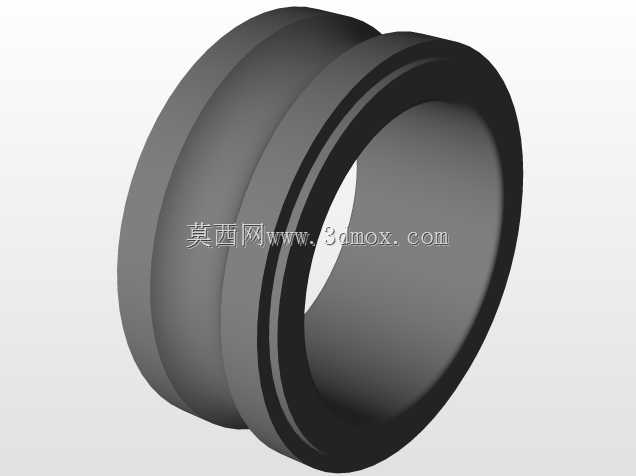

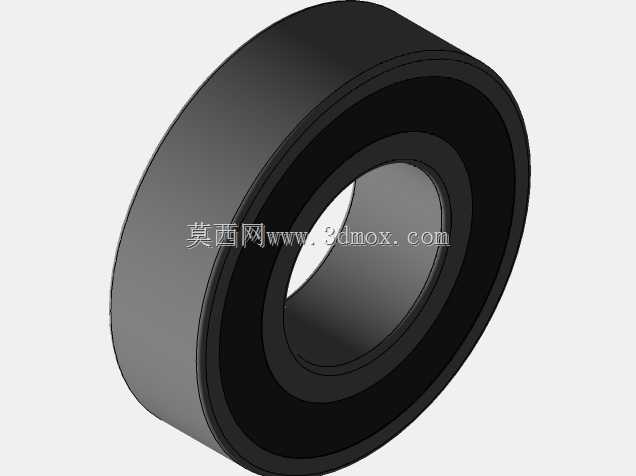

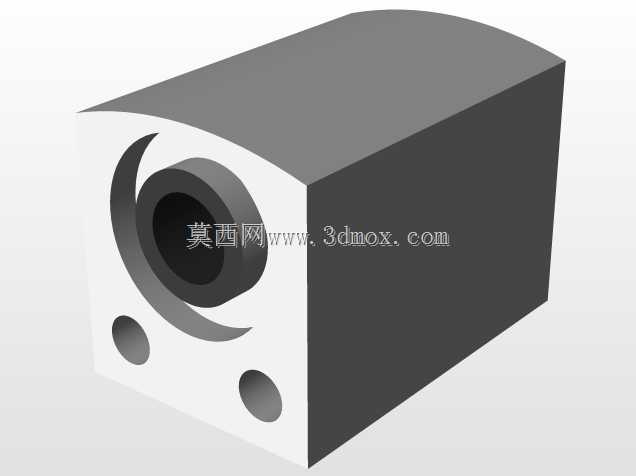

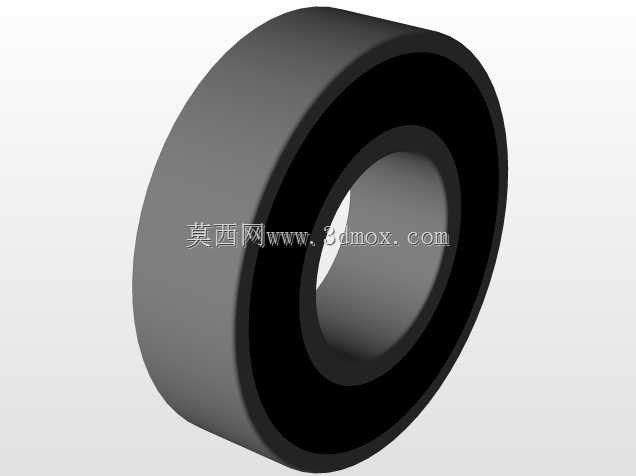

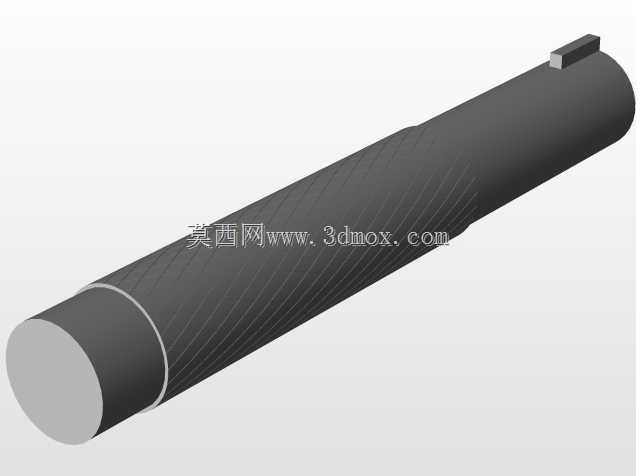

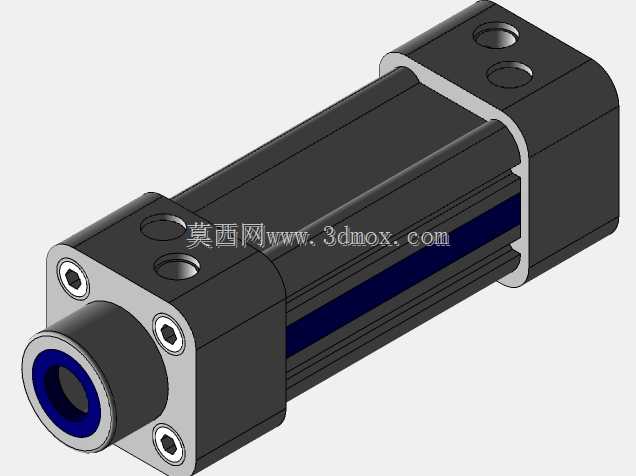

这套结构针对中小型电机定子生产环节的绝缘纸装配工序设计，适配内径80-160mm范围的定子铁芯，整体安装边界控制在长1200mm、宽650mm、高780mm区间，可直接对接现有定子装配流水线的入料端，无需对原有产线做大规模改造。从功能实现逻辑来看，设备采用卷料上料的供料方式，绝缘纸卷料安装在设备左侧的放卷轴上，轴端配置阻尼张力调节结构，避免送料过程中纸带拉扯变形或松垮偏移，送料辊组采用包胶辊配合间隙微调结构，可适配0.15-0.3mm厚度的DMD、青稞纸等常用定子绝缘材料，送料步距可根据定子槽型尺寸做对应调整，送料精度控制在±0.2mm以内，满足绝缘纸插入后与定子槽壁的贴合要求。裁切工位采用动定刀配合的剪切结构，动刀采用斜刃设计降低裁切阻力，裁切后绝缘纸端部无毛刺、无折边，避免后续插装过程中刮伤定子漆包线。插装执行端采用导向胀套配合压装推头的结构，绝缘纸经预折成型后，由导向胀套撑开对准定子槽口，压装推头匀速将绝缘纸推入定子槽内，推头行程根据定子叠厚做适配调整，保证绝缘纸两端伸出长度一致，伸出量偏差控制在0.5mm以内，满足后续绕组嵌线的工艺要求。定子装夹工位采用三爪自定心结构，配合伺服旋转轴，每完成一个槽位的绝缘纸插装后，定子自动旋转一个槽距，旋转定位精度达±0.1°，保证每个槽位的插装位置一致性。结构设计上，所有与绝缘纸接触的导向面均做镜面抛光处理，粗糙度控制在Ra0.8以下，避免刮伤绝缘纸表面影响绝缘性能；驱动单元采用伺服电机配合直线导轨的传动组合，运行平稳无冲击，插装速度可根据生产节拍在0.5-2s/槽范围内调节，单台设备可替代3-4名人工的插装作业量，同时避免人工插装时绝缘纸折损、位置偏移等质量问题。设备的维护边界预留充足，裁切刀、送料辊等易损件均采用快拆结构，更换时间不超过10分钟，日常点检无需拆解主体结构，适配电机生产车间两班倒的连续作业需求。
