汽车零部件重力铸造模具结构设计

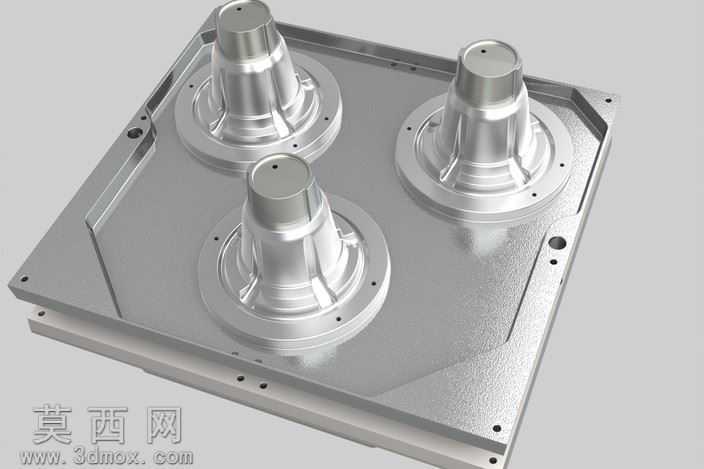

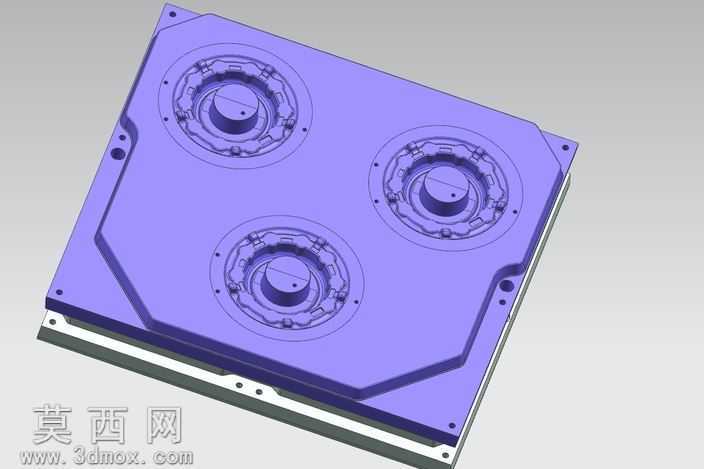

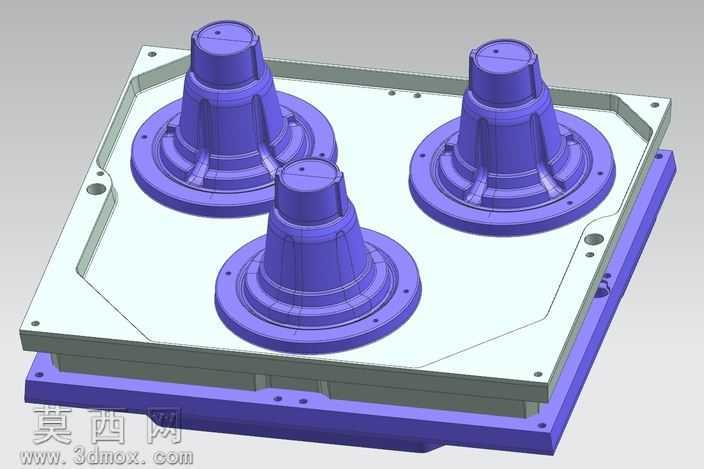

本套重力铸造模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循重力铸造工艺的成型逻辑，针对汽车类回转结构铸件的生产需求进行专项结构优化。模型整体采用模架分层式结构设计，上下模合模定位面设置多组精准定位销孔，合模间隙控制在铸造工艺允许的公差范围内，避免浇注过程中出现飞边、跑料等工艺缺陷。三个对称分布的成型型腔采用等距阵列布局，每个型腔对应铸件的回转成型结构，型腔侧壁做了脱模斜度处理，同时在型腔周边均匀布置排气槽结构，保障金属液充型过程中型腔内的气体可以顺利排出，减少铸件气孔、浇不足等成型问题。模架本体采用高强度模具钢的材质设定，渲染阶段对模架表面做了喷砂质感的金属材质处理，还原模具钢经热处理后的哑光金属质感，型腔成型面做了抛光镀铬的材质表现，呈现出高光亮面的金属效果，清晰区分模架基体与成型工作面的材质差异。浇注系统采用开放式结构设计，横浇道与内浇口的截面比例经过反复校核，保障金属液可以在重力作用下平稳充型，避免金属液卷气、冲刷型腔壁造成的铸件缺陷。模具的冷却水道布局贴合型腔轮廓，可实现铸件的均匀冷却，减少铸件收缩变形、缩孔等问题，顶出机构布置在型腔周边的非成型区域，顶出过程受力均匀，避免铸件顶出变形。整套模型的结构细节完整还原了重力铸造模具的实际生产结构，从定位结构、锁紧结构、成型型腔到浇注、冷却、顶出系统均做了精细化建模，各部件之间的装配关系清晰，可直接用于工艺方案评审、模具结构教学以及生产前的结构验证，建模过程中对易磨损的成型部位做了模块化拆分设计，方便后续生产过程中的部件更换与维护，有效提升模具的整体使用寿命。
