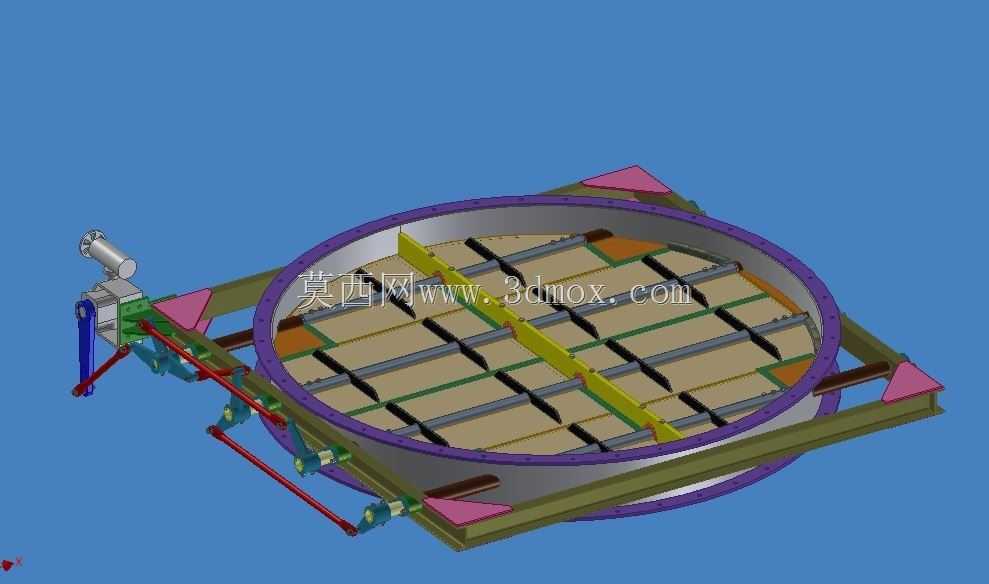

圆形电动调节百叶窗风门结构设计

这款圆形百叶窗风门主要应用于工业通风管道、除尘系统、水泥生产线的风道回路中，作为风道通断与风量调节的核心执行部件，承担着调节管路风阻、控制介质流向、匹配系统风量平衡的作用，在建材、冶金、环保除尘等行业的风路系统中应用十分广泛。从结构设计来看，整体采用圆形法兰对接结构，适配常规圆形通风管道的安装接口，外围方形安装框架预留了三角定位加强块，既可以保证与管道法兰对接时的同轴度，也能在大口径风道中承受风压带来的结构形变，避免叶片卡滞。驱动端采用外置电动执行器搭配连杆传动机构，多组叶片通过横向联动杆实现同步转动，连杆铰接点均设置了自润滑轴套，减少长期往复转动带来的磨损，保证叶片转角调节的一致性，避免因叶片不同步出现的漏风、调节精度不足问题。叶片采用分层交错排布结构，关闭状态下相邻叶片搭接密封，可有效降低风道漏风率，叶片表面做了流线型修型，在全开状态下可以减少风阻，降低风道内的压力损失。设计过程中优先考虑了安装边界的适配性，整体驱动机构全部布置在风门本体的侧方，不会额外占用风道轴向的安装空间，对于现场安装空间局促的旧风道改造场景十分友好，安装时仅需要将两端法兰与风道法兰对齐锁紧，接通电控信号即可完成调试，不需要额外做现场的结构改制。结构受力层面，框架主体采用型钢焊接成型，叶片边缘做了折边加强，在承受常规工业风道的正负风压时不会出现叶片变形、框架翘曲的问题，传动连杆的力臂经过匹配计算，执行器输出扭矩可以轻松驱动全组叶片转动，不会出现憋卡、驱动过载的问题。日常运维中，铰接位置的润滑点全部外露，不需要拆解风门本体即可完成注油维护，叶片与框架之间的密封件采用快拆结构，磨损后可以快速更换，减少设备停机维护的时间。
