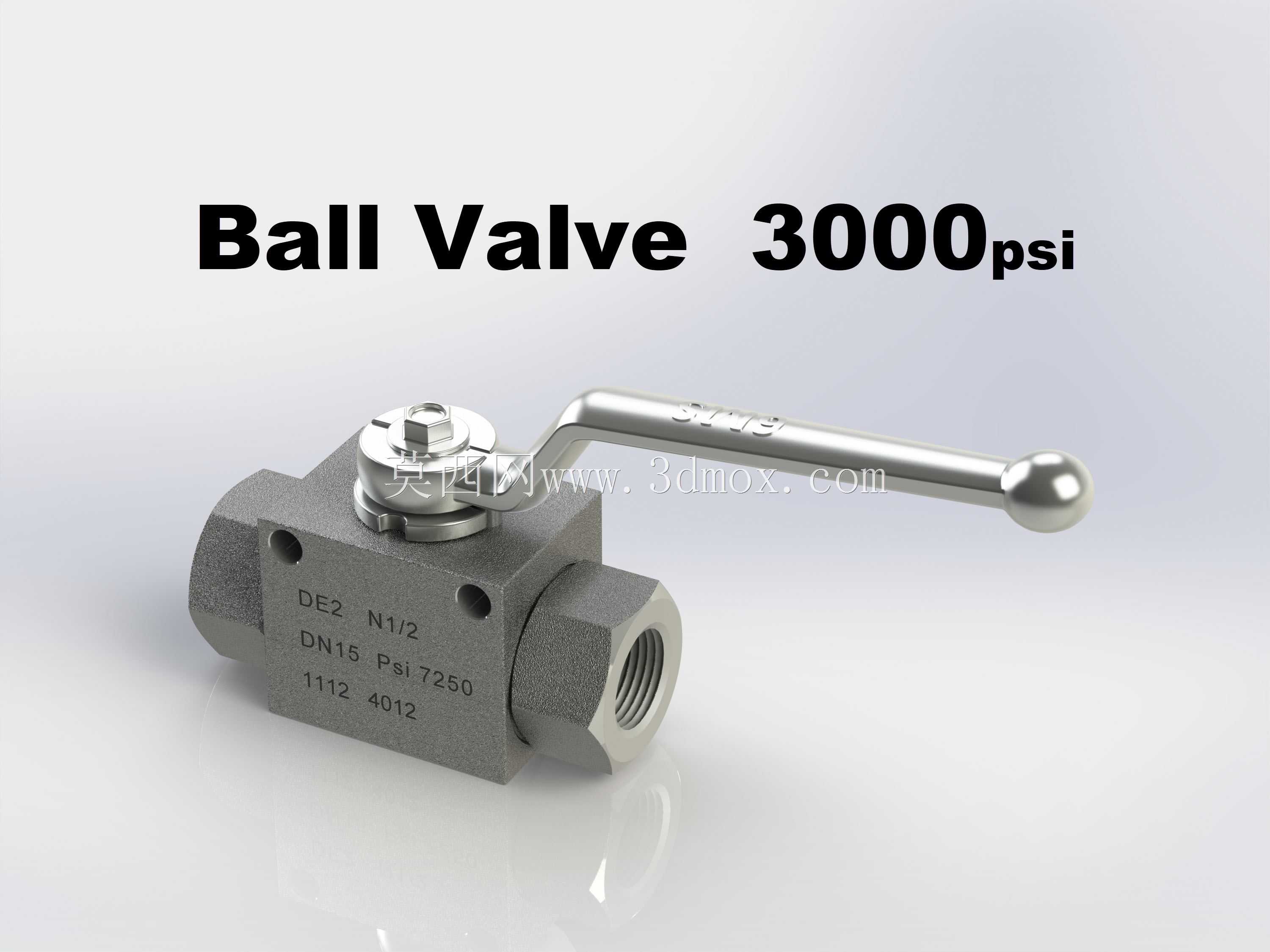

3000psi高压液压球阀工业结构设计

这款高压球阀主要面向3000psi额定压力等级的液压系统场景，在工程机械液压站、重型设备液压管路、高压流体输送回路中承担通断控制功能，区别于普通低压球阀，其结构强度、密封冗余设计都针对高压工况做了专项适配。从实际工程应用来看，这类球阀常被布置在液压泵出口支路、执行元件进回油侧、蓄能器切断回路中，用于检修时截断介质、工况切换时隔离管路，避免高压介质泄漏引发的安全风险，相比闸阀、截止阀，球阀的流阻更小，全开状态下介质通流截面与管路内径基本一致，不会产生明显的压力损失，适合大流量高压液压回路使用。

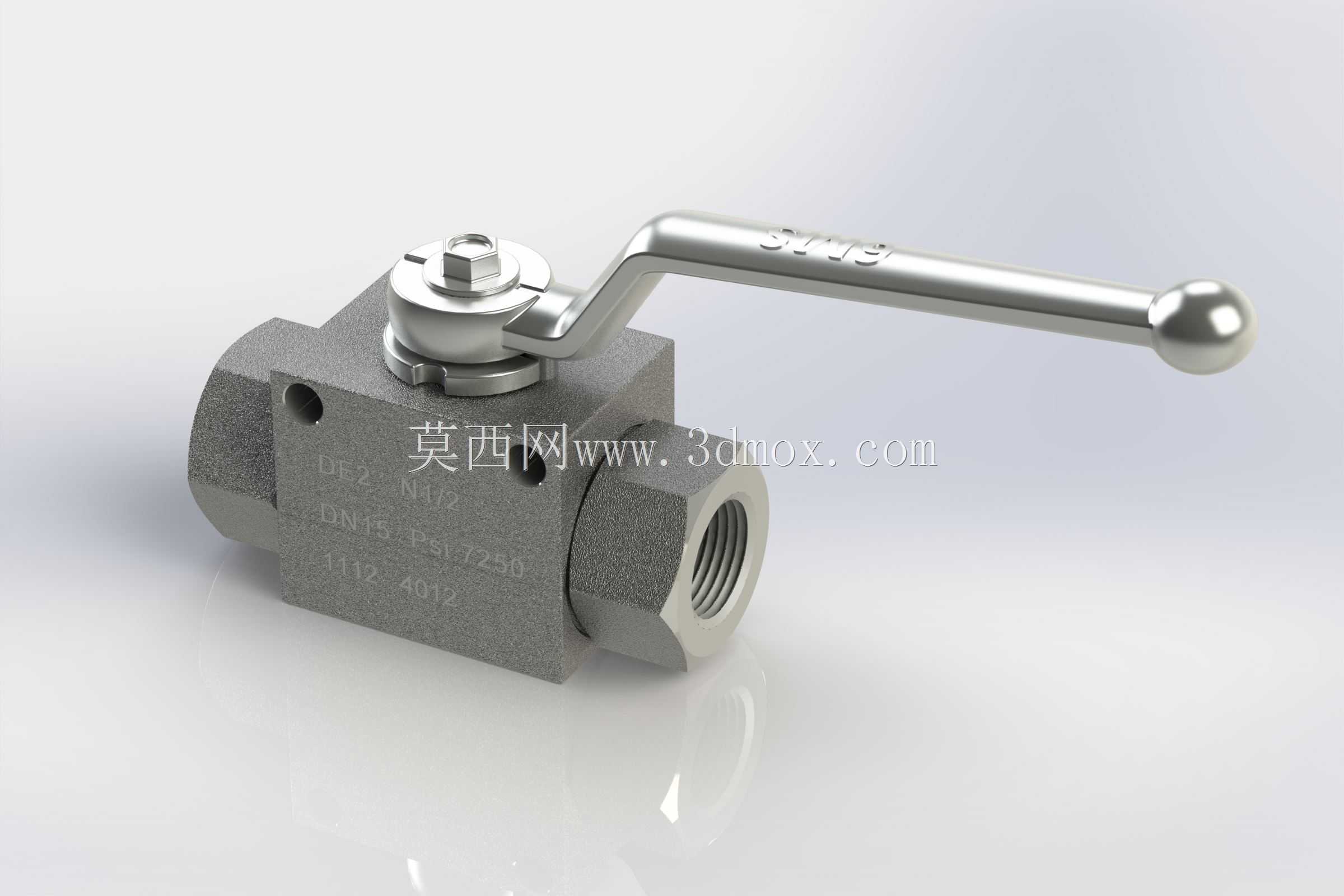

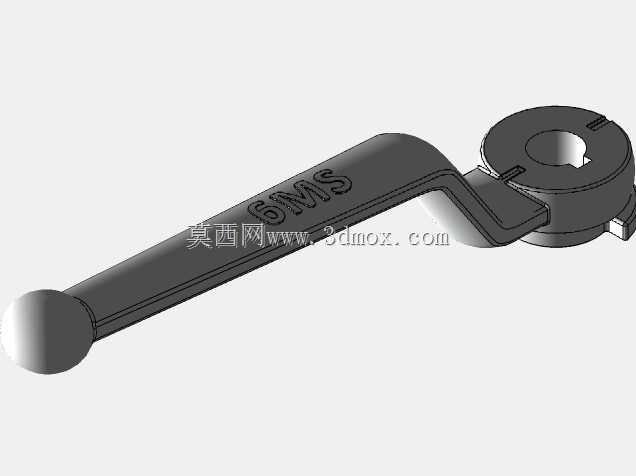

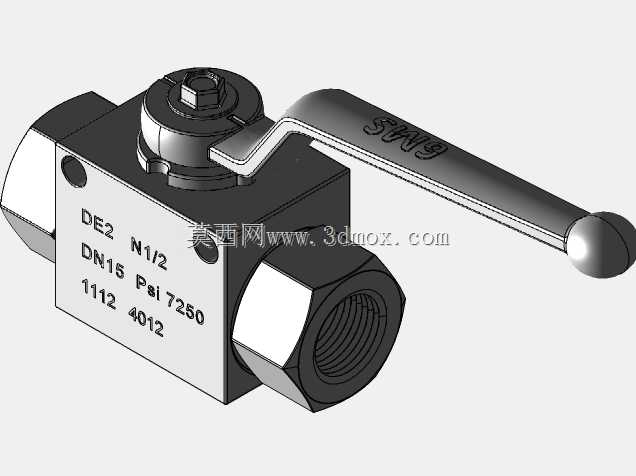

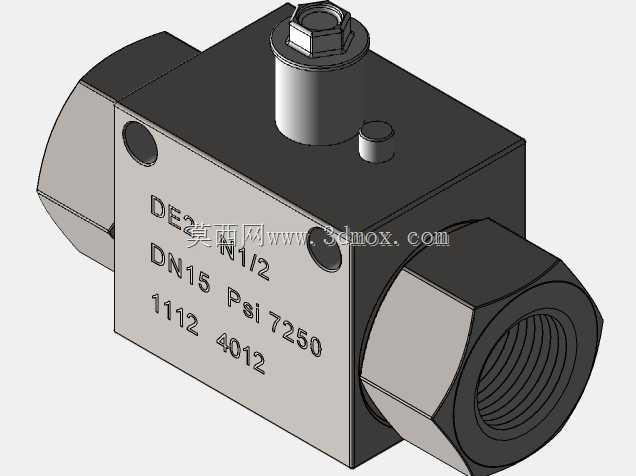

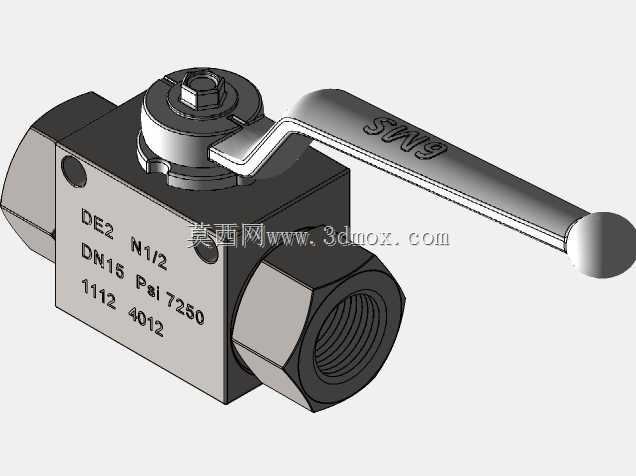

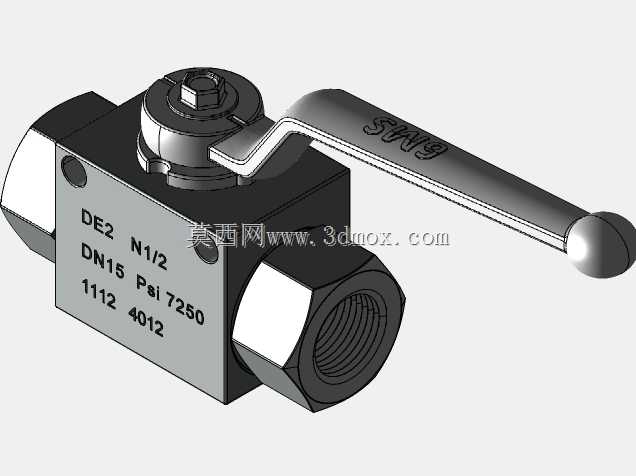

设计层面首先围绕耐压需求做了本体结构强化，阀体采用整体锻造式结构而非拼接焊接结构，避免焊缝位置在高压脉冲载荷下出现疲劳开裂，阀体上标注的DN15通径对应N1/2内螺纹连接接口，安装时可直接匹配同规格液压管路接头，不需要额外加装转换接头，减少管路泄漏点。手柄操作端做了加长力臂设计，在3000psi额定压差下，操作人员不需要借助额外加力杆即可完成启闭操作，手柄端部的球形握持结构贴合手部施力角度，频繁操作时不易打滑。球体与阀座的密封副采用硬密封加软密封的复合结构，软密封层保障低压状态下的零泄漏，硬密封基底则承受高压介质的冲刷，避免长期使用后密封面出现冲蚀磨损，阀杆位置设置了双重密封结构，一道密封阻隔介质沿阀杆间隙外溢，另一道防尘密封阻挡外界粉尘、杂质进入阀腔磨损密封件。

安装边界上，这款球阀的两端接口同轴度控制在较高精度范围内，安装时不需要强行掰动管路对齐接口，阀体侧面的两个安装孔可用于固定阀件，避免管路振动导致球阀连接处松动，整体外形尺寸紧凑，在空间局促的液压阀组集成场景中也能灵活布置，不会与周边阀件、管路产生干涉。从结构建模的细节来看，阀体表面的标识字符、铸造圆角、螺纹收尾细节都做了还原，既可以用于液压系统的三维管路布局校验，也能作为阀件选型时的尺寸参考，核对安装空间、接口规格是否匹配现场需求，避免选型错误导致的安装返工。在实际液压系统调试中，这类高压球阀的启闭力矩特性、压力损失参数都经过工况验证，在额定压力范围内长期工作不会出现阀杆卡滞、密封泄漏的问题，适合固定工业液压设备、移动工程机械的高压流体回路使用。
