立式法兰快开式化工反应容器结构设计

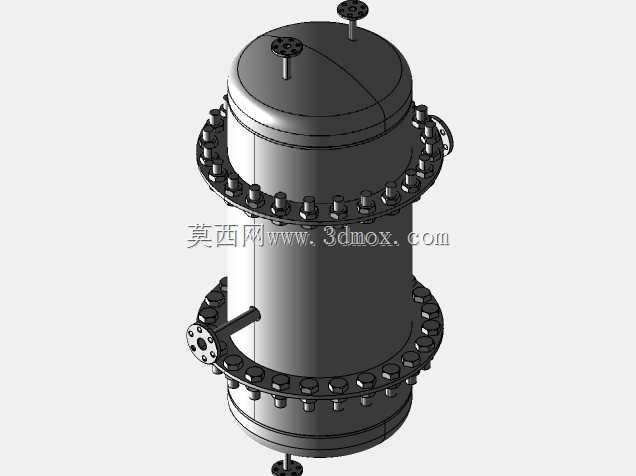

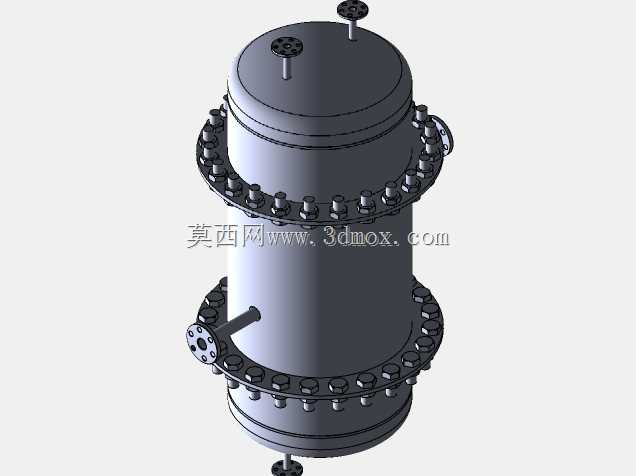

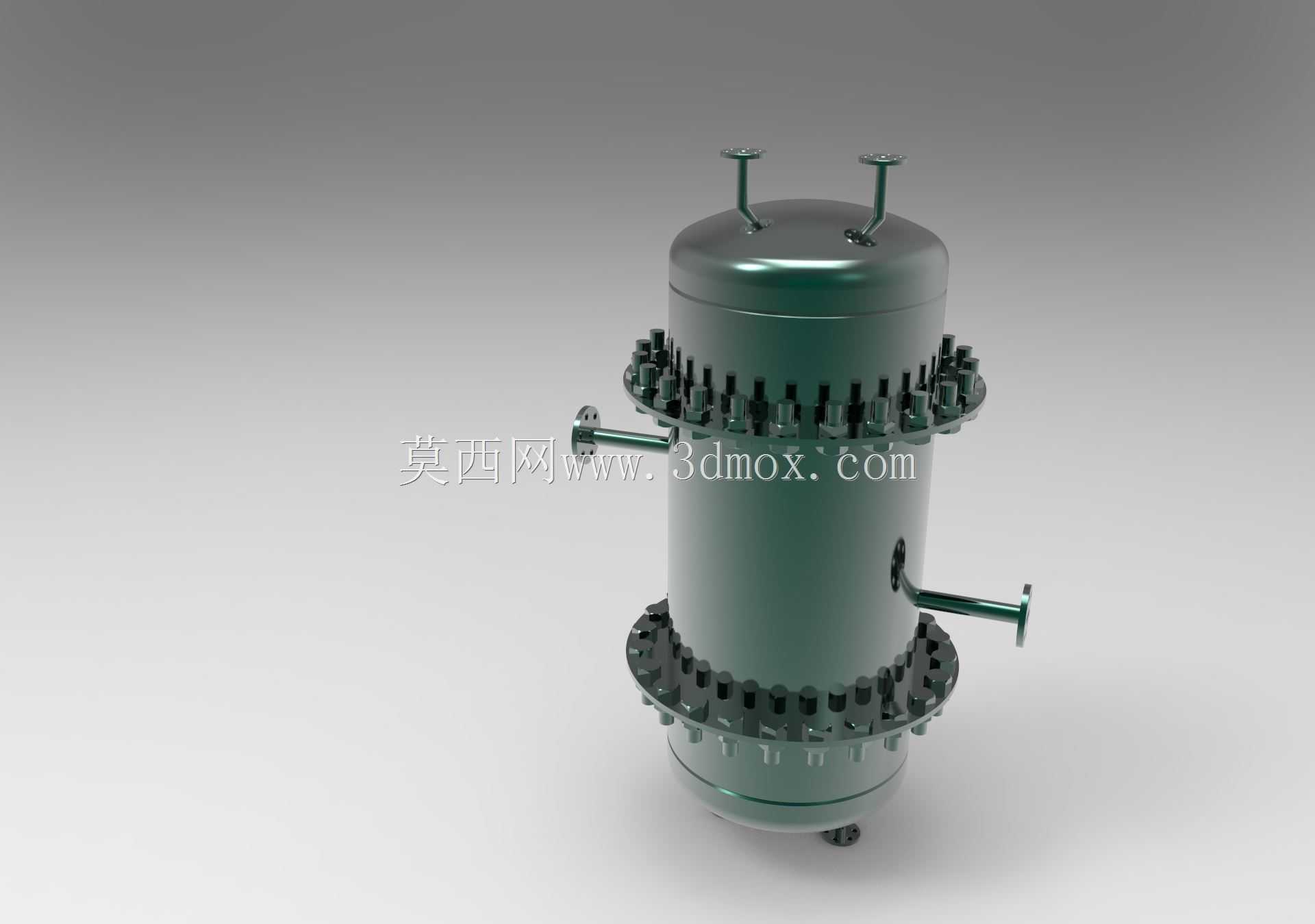

这款立式承压反应容器主要应用于精细化工、医药中间体合成、食品添加剂制备等行业的间歇式生产场景，可在带压工况下完成物料的混合、反应、萃取等工艺过程，适配液相、气液两相的反应工况，能承受一定范围的工作温度与内压波动。从结构设计来看，罐体采用立式圆柱形筒体搭配上下椭圆形封头的构型，这种构型在承压状态下应力分布更均匀，能有效降低筒体壁厚需求，同时减少内部物料流动的死区，方便搅拌过程中物料形成规整的轴向与径向流态。上下封头与筒体的连接采用周向均布的螺栓法兰结构，法兰密封面设计为凹凸面形式，配合耐温耐压的密封垫片，既保证了承压状态下的密封可靠性，也方便定期开盖清理内部残留物料、更换易损内件。设备顶部设置两个工艺接管接口，可用于安装压力表、安全阀、进料管或者气相引出管，接口采用标准法兰连接形式，能直接匹配化工行业通用的管道配件，无需额外加工转换接头。筒体侧面设置的侧向接管可作为出料口、测温元件安装口或者取样口，位置设计在筒体下部偏上的区域，既可以保证反应过程中液位没过接口实现正常出料，也能避免底部沉积的杂质直接进入出料管路造成堵塞。底部设置的支撑支脚采用三点式均布设计，支脚的安装孔位预留了足够的螺栓穿装空间，安装时可直接固定在钢制操作平台或者混凝土基础上，支脚高度预留了底部出料阀的安装操作空间，方便日常阀门开关与维护操作。设计过程中充分考虑了设备的安装边界，筒体的外径尺寸控制在常规车间通道的通行宽度范围内，设备总高度适配标准厂房的层高要求，吊装时顶部的两个接口可临时作为吊点使用，无需额外焊接吊耳，减少了设备本体的应力集中点。法兰连接处的螺栓数量与规格经过受力核算，在满足密封比压要求的前提下，尽可能选用通用规格的标准螺栓，方便后期维护时更换配件，不需要定制特殊规格的紧固件。筒体外部没有多余的突出结构，后期如果需要加装保温层，可直接在筒体外壁包覆保温材料，不会因为结构干涉导致保温层出现缝隙，影响保温效果。设备内部的净空尺寸预留了搅拌桨、挡板等内件的安装空间，如果后续工艺需要增加搅拌功能，可直接在顶部封头中心开孔加装搅拌装置，不需要对筒体主体结构进行改动，具备一定的工艺适配扩展性。
