立式承压化学反应容器三维结构设计

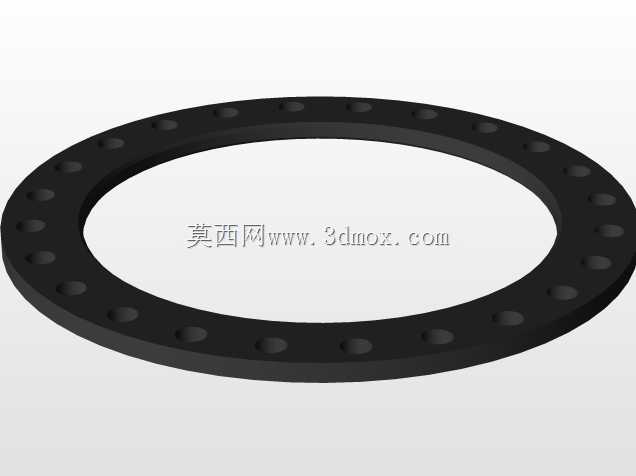

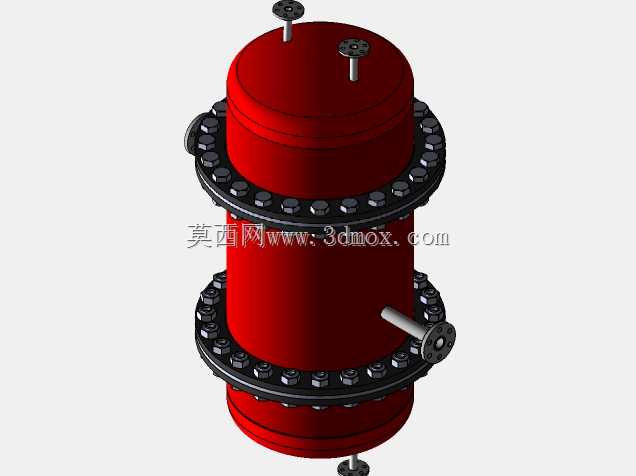

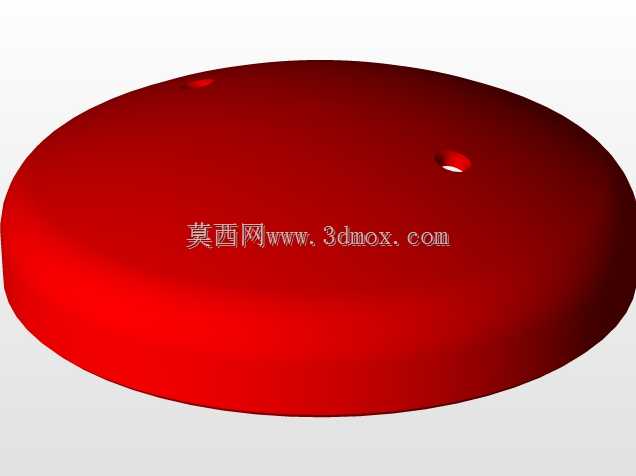

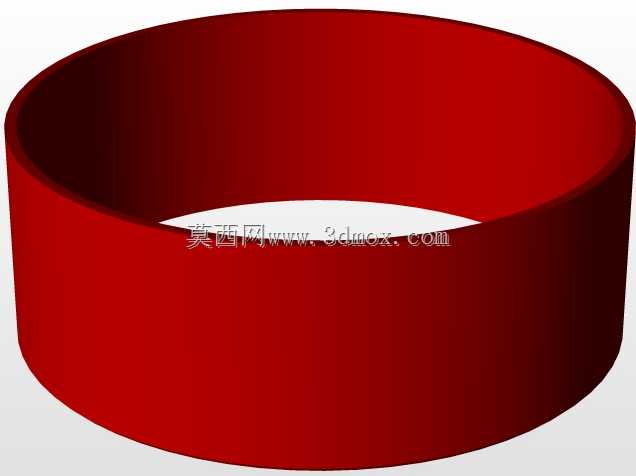

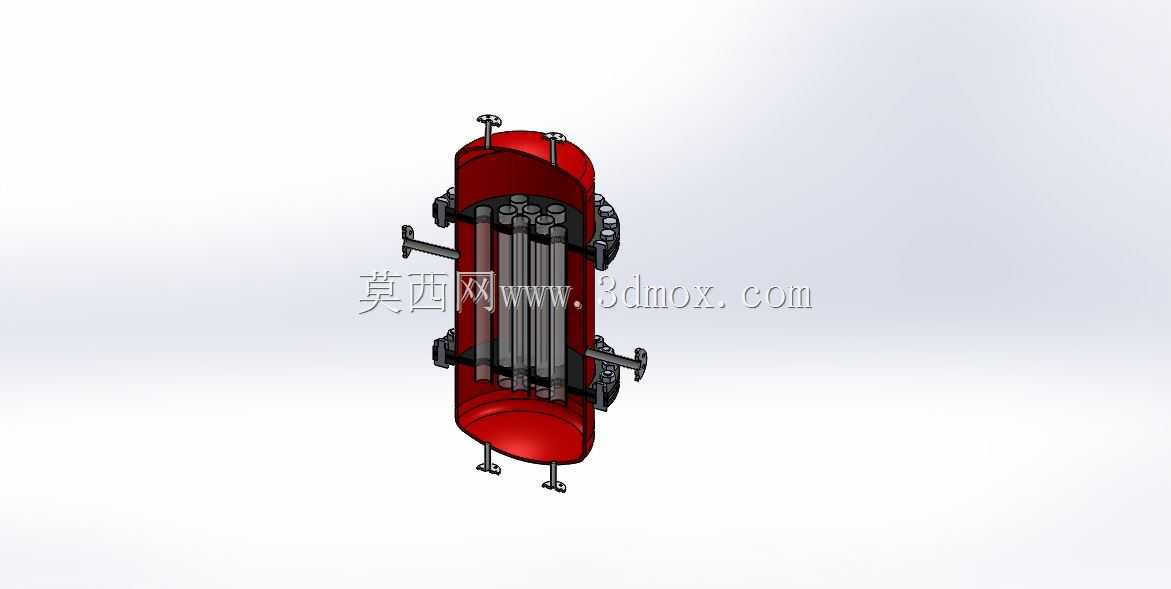

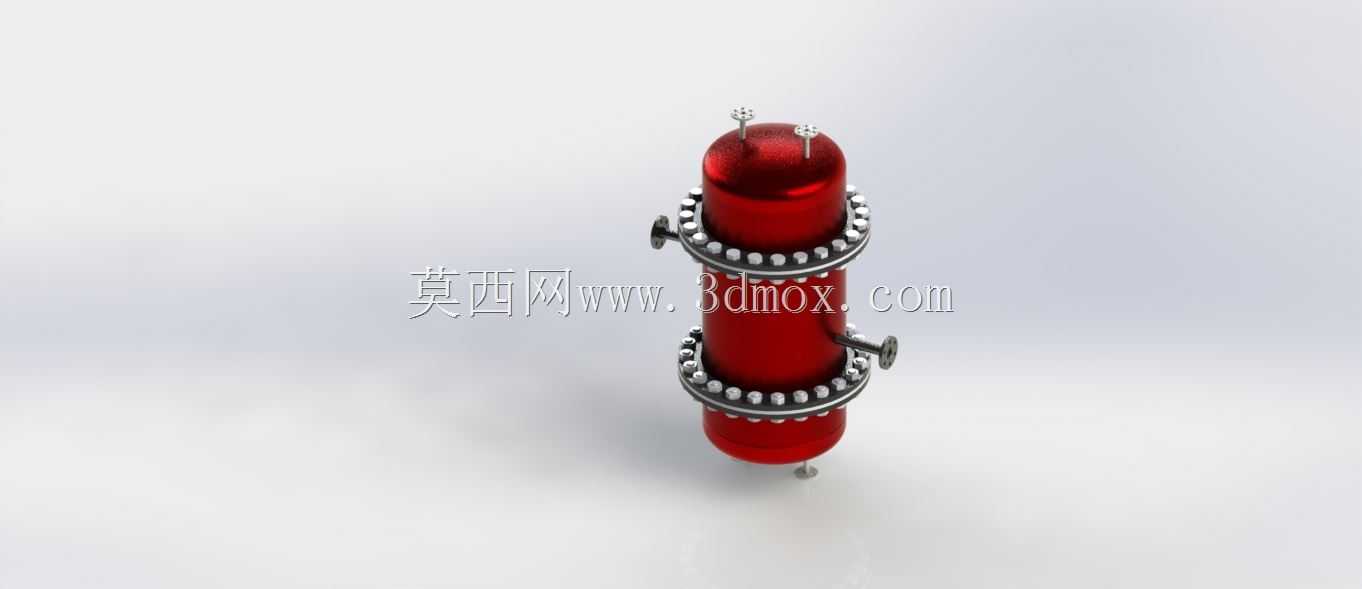

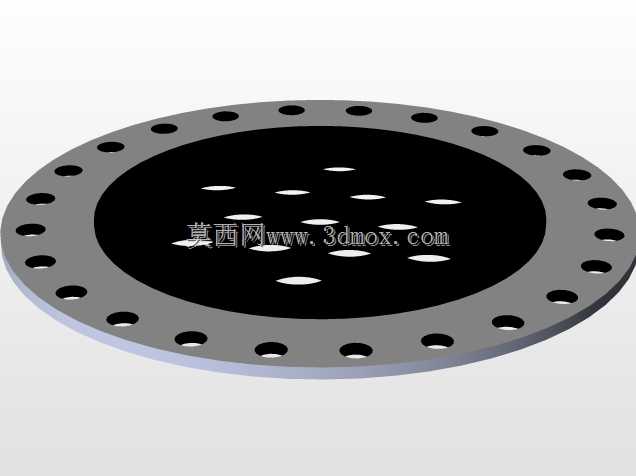

这款立式承压化学反应容器的三维结构设计，首先围绕化工生产中多相介质反应的实际工况展开，在化工中间体合成、精细化工配料、高分子聚合前置反应等场景中，这类带夹套结构的立式反应器是核心反应承载单元，可在承压状态下完成液液、气液多相物料的混合、反应与换热过程。设计阶段首先明确了设备的安装边界，采用立式支脚支撑结构，整体长径比控制在3:1区间，既满足车间垂直空间的安装要求，也能减少卧式设备占用的横向场地面积，支脚的安装孔位预留了与车间预埋地脚螺栓的匹配余量，安装时可直接通过螺栓完成设备与基础的固定，无需额外焊接转接支架。设备本体采用三段式筒节拼接结构，上下封头为标准椭圆封头，相比平封头能更好分散内部承压时的应力集中，筒节之间通过带螺栓孔的法兰环完成连接，法兰密封面预留了垫片安装槽，可适配耐酸碱的四氟垫片或金属缠绕垫片，满足不同腐蚀程度反应介质的密封需求。筒身外侧设置的两道环形法兰结构，除了筒节连接功能外，还可作为外部夹套的固定支撑位，夹套层可通入蒸汽、冷却水或导热油，通过筒壁完成反应过程的热量交换，精准控制反应腔内的温度区间，避免反应放热或吸热导致的温度波动影响产物收率。设备顶部设置的两个小口径接口，分别用于进料、排气或安装压力表、安全阀等安全附件，侧部的两个侧接口可用于出料、取样或接入搅拌组件的传动机构，底部的小接口用于排净反应后的残液，避免物料在罐底积存。建模过程中对法兰的螺栓孔位做了圆周阵列的全参数化设计，调整筒身直径时可自动匹配对应数量的螺栓孔，筒壁厚度根据常规中低压反应的承压要求做了等强度设计，在保证结构强度的前提下尽可能减少筒体壁厚，控制设备整体自重。设备外表面的红色涂装为化工设备常用的防腐漆层示意，建模时还原了漆面的质感，同时对所有接口的公称直径、伸出长度都做了符合化工管道设计规范的设定，后续对接工艺管道时可直接匹配对应规格的法兰与管道，无需二次调整接口尺寸。这类反应器在实际使用中，可根据反应需求在内部加装搅拌桨、挡板、换热盘管等内件，当前三维模型预留了内件的安装空间，设计人员可根据具体工艺要求在现有模型基础上快速完成内件的加装与调整，大幅缩短化工设备的设计迭代周期。
