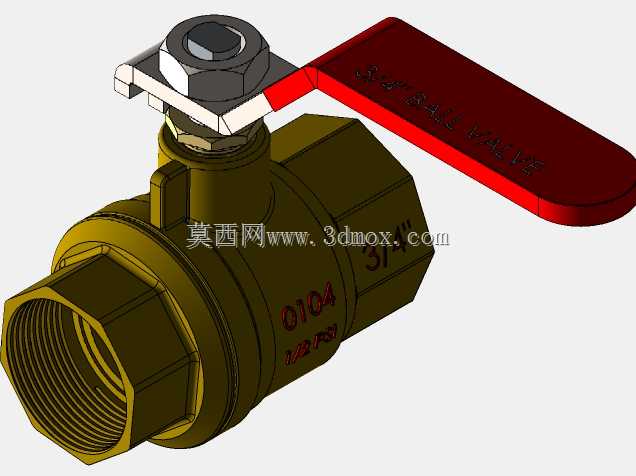

四分之三英寸内螺纹铜制球阀结构设计

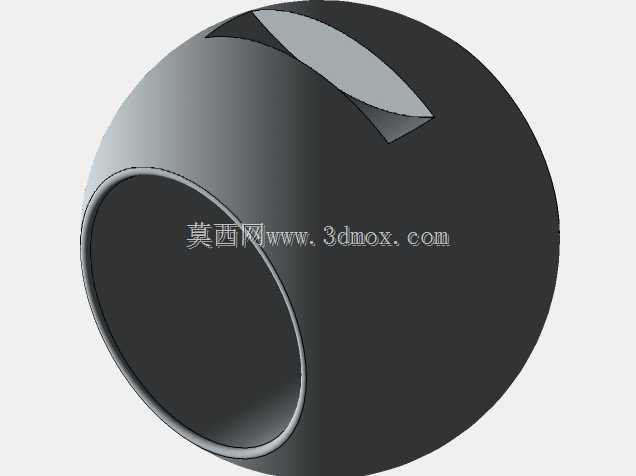

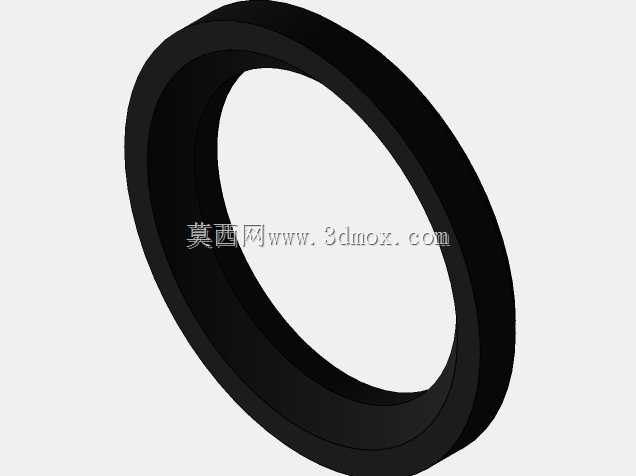

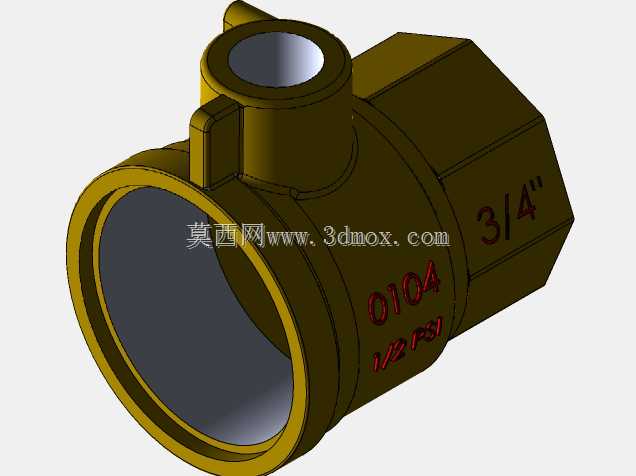

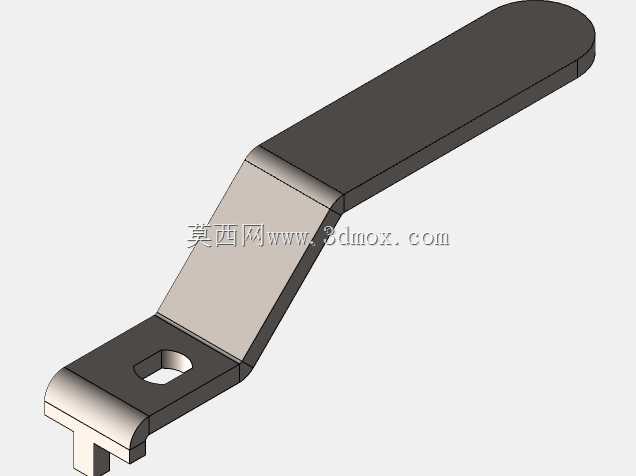

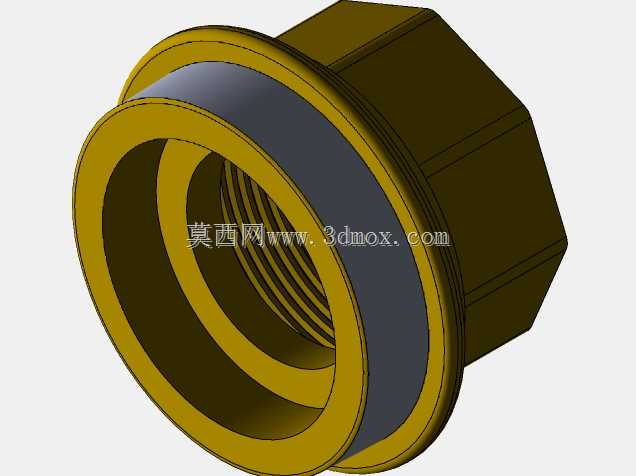

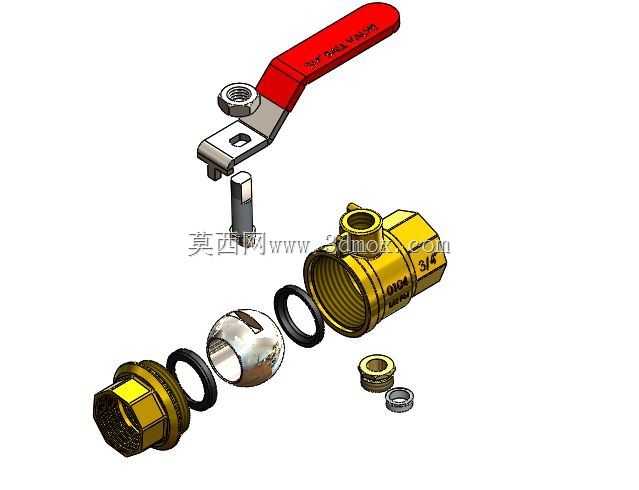

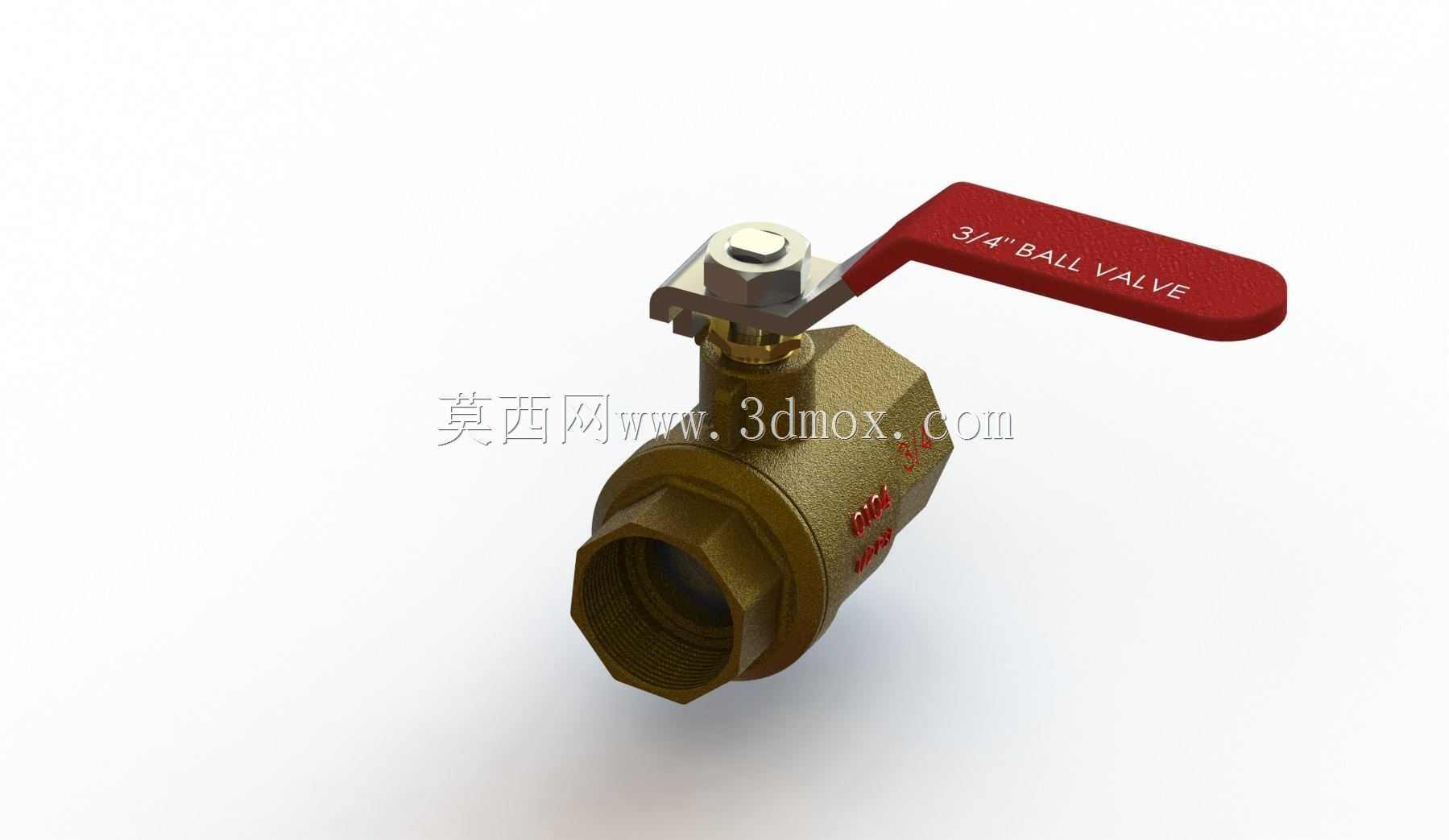

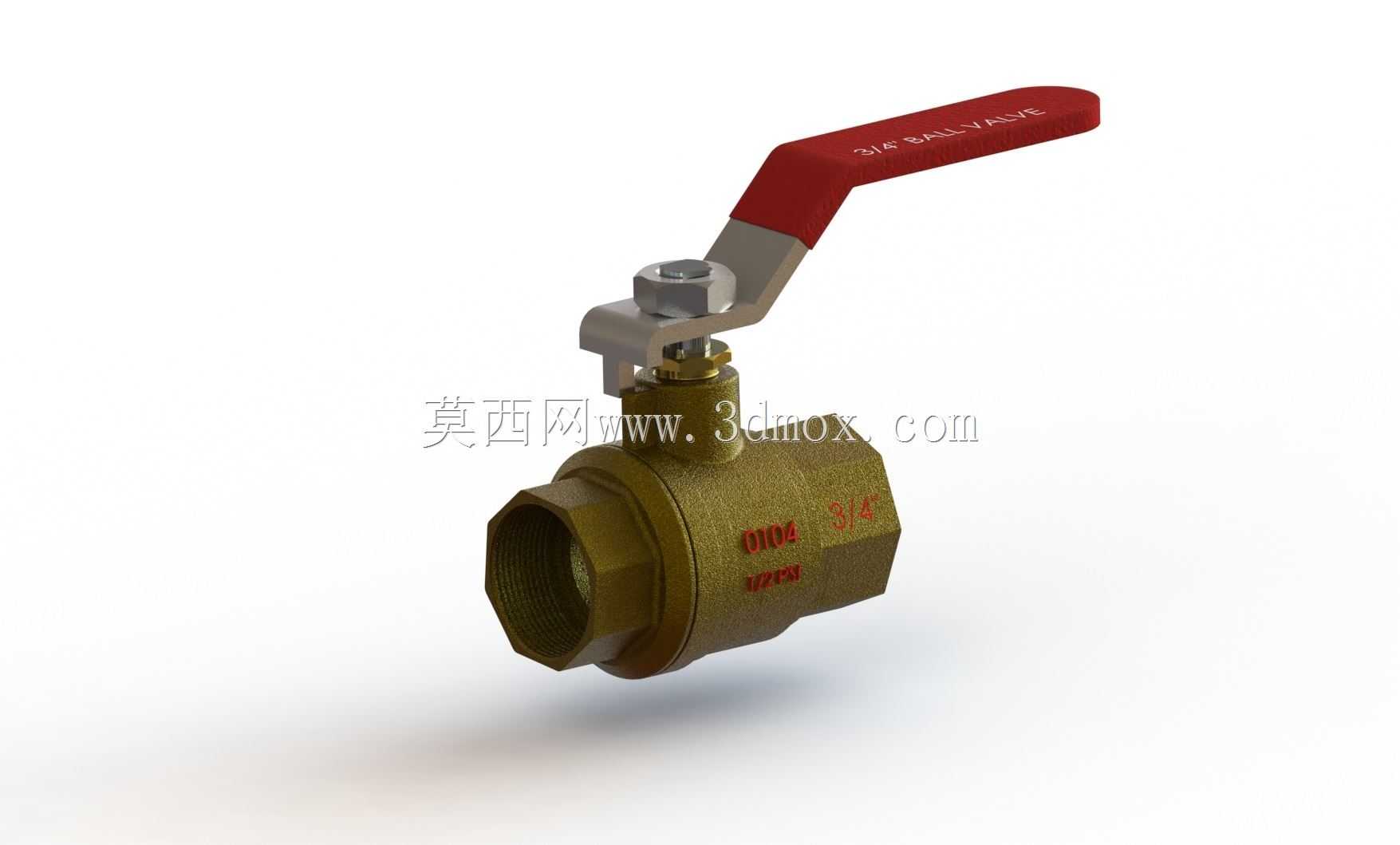

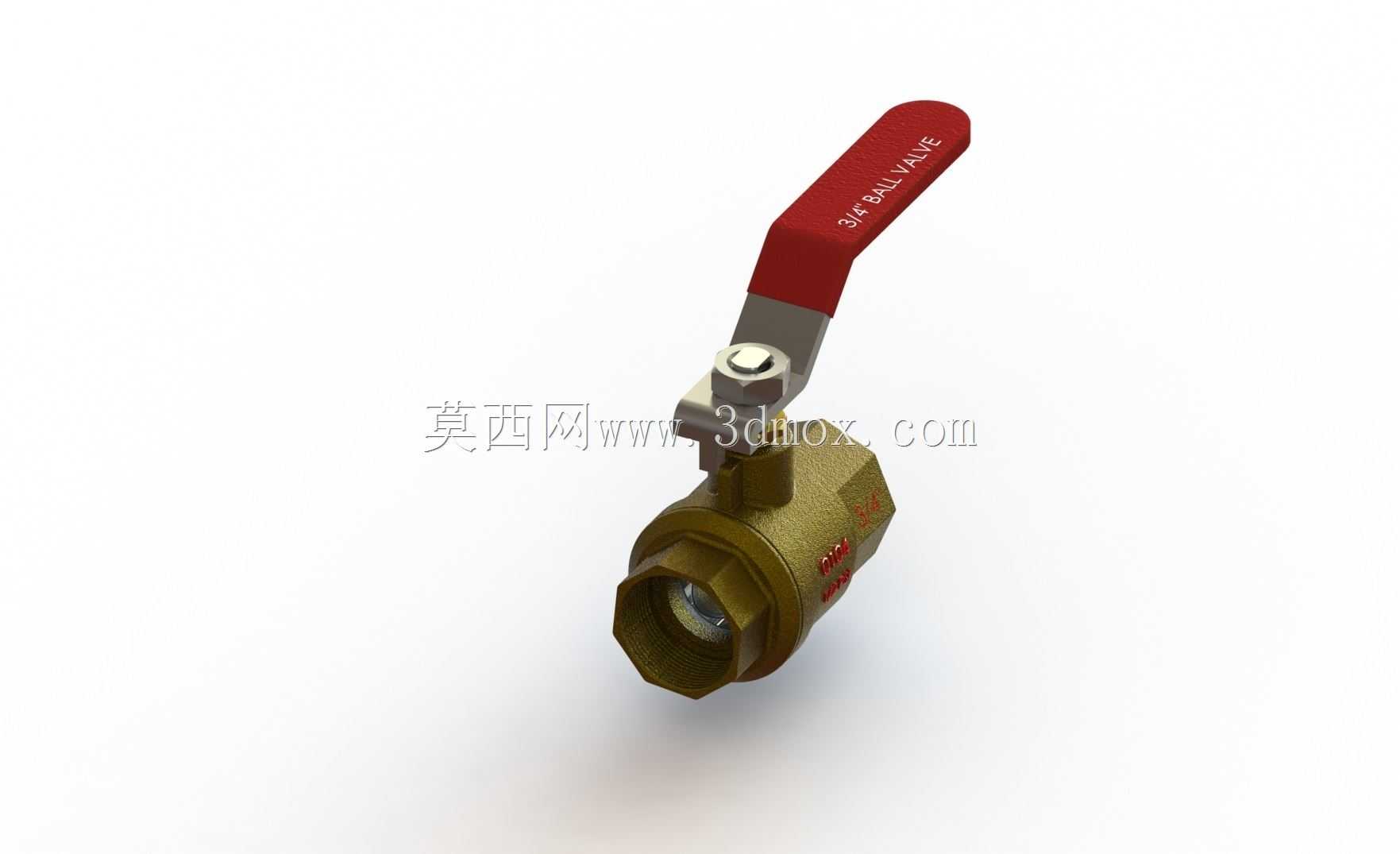

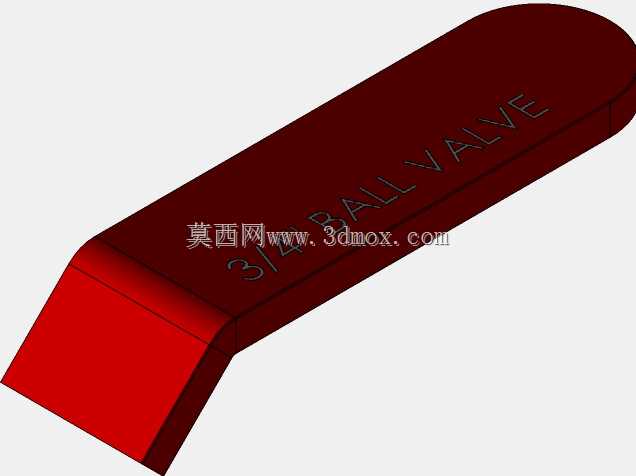

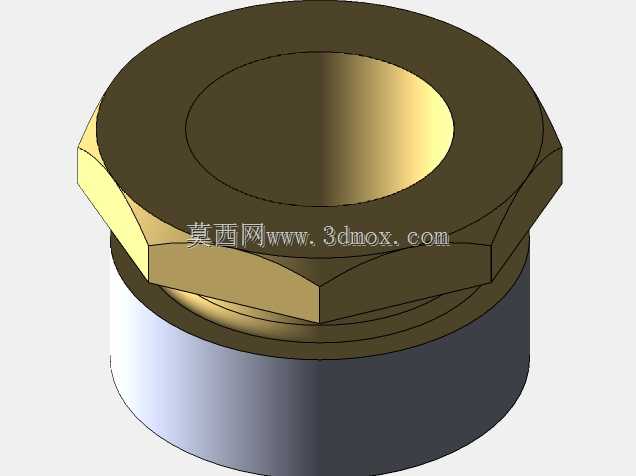

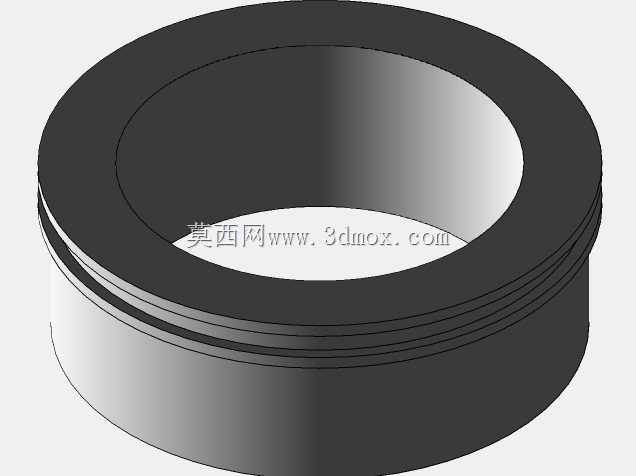

这款3/4英寸规格的铜制球阀，在民用给排水、小型液压回路、暖通空调支路、工业仪表管线等场景中应用十分广泛，作为管路系统里的截断类控制元件，核心作用是通过手柄带动球体旋转90度，实现管路介质的通断控制，相比闸阀、截止阀，它的启闭行程更短，操作力矩小，全开状态下流道几乎无额外阻力，介质流经时的压损可以控制在极低水平，适配水、低压气体、轻质液压油等多种常规流体介质。从结构设计来看，整体采用锻造黄铜本体，阀体两端为标准内螺纹接口，公称通径对应DN20规格，安装时无需额外焊接法兰，直接和同规格外螺纹管路旋合即可，接口处预留了密封垫安装槽位，配合聚四氟乙烯生料带或者丁腈橡胶密封圈就能达到可靠的静密封效果，不会出现介质渗漏问题。球体部分采用整铜切削加工，表面做了抛光处理，和阀座的PTFE密封面贴合度高，长期启闭也不会出现密封面磨损导致的内漏，阀杆和阀体之间设置了双重O型圈密封，即使在带压状态下操作手柄，也不会出现阀杆位置的外漏。手柄部分采用包胶设计，握持部分的红色橡胶层增大了操作摩擦力，即使手上沾有油污或者水渍，也能轻松施力转动，手柄和阀杆通过扁方结构配合，外加顶部锁紧螺母固定，不会出现长期操作后手柄打滑松脱的问题，手柄上的标识清晰标注了开关方向，当手柄和管路轴向平行时为全开状态，垂直时为全关状态，现场操作人员无需额外查看说明书就能快速判断阀门状态。设计过程中充分考虑了安装边界的限制，整体结构紧凑，阀体本身的轴向长度控制在合理范围，安装后不会占用过多管路排布空间，手柄的转动半径经过校核，在常规密集排布的管线组里，操作时不会和相邻管路、支架发生干涉，即使在狭小的设备舱、管井内部，也能顺利完成启闭操作。从结构可靠性角度出发，阀体的壁厚经过耐压校核，能够满足常规1.6MPa公称压力下的使用要求，铜材质本身的抗锈蚀特性，让它可以在潮湿的管路环境中长期使用，不会像铸铁阀门那样容易出现锈蚀卡滞的问题，日常维护几乎不需要额外拆解，仅需要定期检查阀杆位置的密封状态即可，大幅降低了管路系统的后期运维成本。在三维建模过程中，所有配合尺寸都严格遵循相关管件标准，螺纹参数、密封面尺寸、阀杆配合公差都和实际量产零件保持一致，不管是用于管路系统的装配干涉校验，还是用于阀门类产品的结构改进参考，都能直接复用模型里的尺寸参数，不需要额外做尺寸修正，能够有效减少设计阶段的重复建模工作量，也能帮助选型人员直观判断阀门的安装空间是否满足现场排布要求。
