液压水箱用填料通气阀三维设计作品

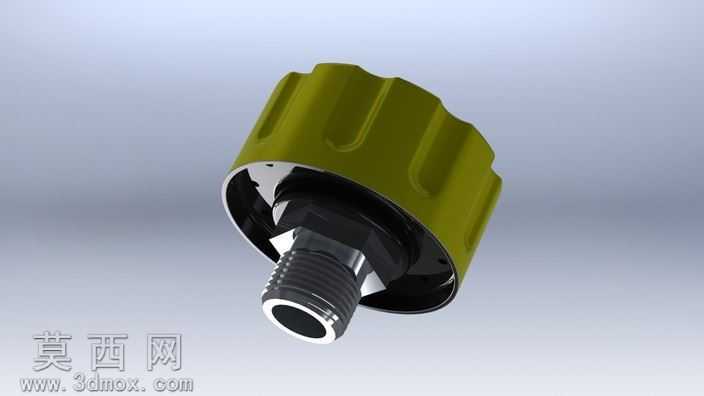

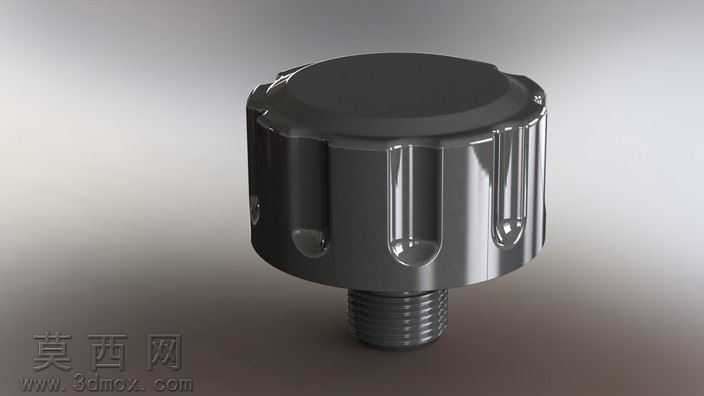

本作品为适配液压系统、储水水箱的填料通气装置三维建模成果，建模阶段以工业场景实际使用需求为核心逻辑，首先梳理装置的功能结构：底部外螺纹连接段用于与箱体预留接口实现密封紧固，中部主体为内置透气填料的容置腔体，顶部旋钮式端盖兼顾防尘防护与手动拆装维护的操作需求。建模过程中严格遵循机械加工公差规范，对螺纹段的牙型、螺距参数做标准化还原，保证模型可直接对接生产端的工艺校验环节；主体外表面的防滑竖槽与凹陷指位结构，依据人体工学操作尺寸设计，既保证手动旋拧时的摩擦力足够，也避免棱角结构带来的操作划伤风险。材质渲染阶段，主体外壳采用哑光硬质工程塑料材质，通过调整材质的粗糙度、反射率参数，还原工业级塑料件的磨砂质感，同时对表面的凹槽结构做光影层次优化，突出结构的立体感；底部螺纹段采用金属镀锌材质，模拟金属连接件的细微金属光泽与表面钝化处理的质感，区分不同部件的材质属性。结构设计上，内部预留的填料填充腔做了等壁厚处理，保证装置整体结构强度均匀，避免局部壁厚差异带来的注塑成型缺陷；顶部端盖与主体的配合间隙做了精准控制，既保证端盖可顺畅旋开更换内部填料，也能在闭合状态下阻挡外界粉尘、溅水进入箱体内部。设计思路围绕工业配件的实用性展开，摒弃冗余装饰结构，所有外部造型均服务于功能需求：外表面的竖向凸起筋条在提升操作摩擦力的同时，也能提升壳体的结构刚性，降低外力挤压下的变形概率；底部螺纹根部的退刀槽结构严格按照机加工标准设计，保证螺纹连接时可完全旋入贴合箱体表面，避免连接间隙带来的渗漏隐患。渲染阶段采用柔和的工业产品布光方案，通过主辅光源的角度调整，清晰呈现产品的轮廓结构与材质细节，阴影过渡自然柔和，完整还原产品在实际工业场景中的视觉质感，模型各部件均做了独立参数化建模，可根据不同箱体的接口尺寸快速调整螺纹规格、主体直径等参数，适配不同吨位的液压油箱、储水水箱的使用需求。
