80cc摆线式液压马达三维结构设计

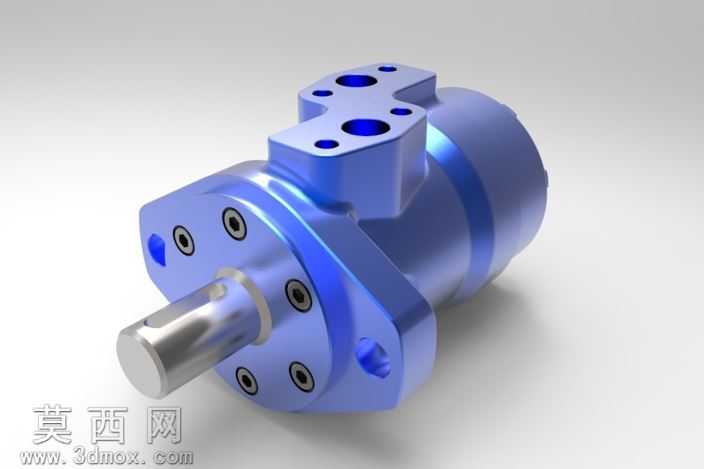

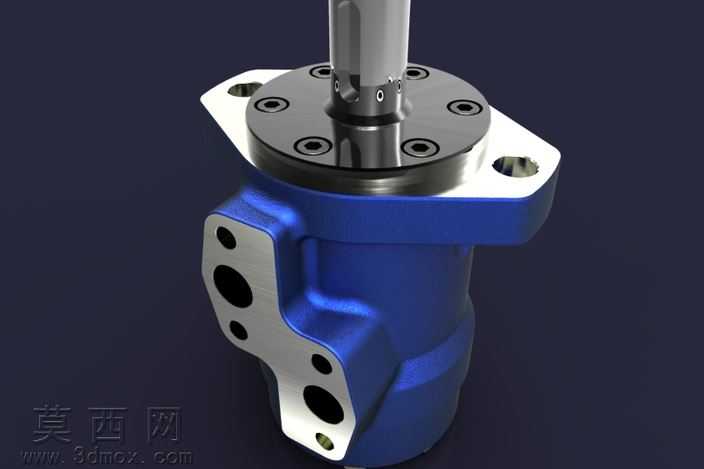

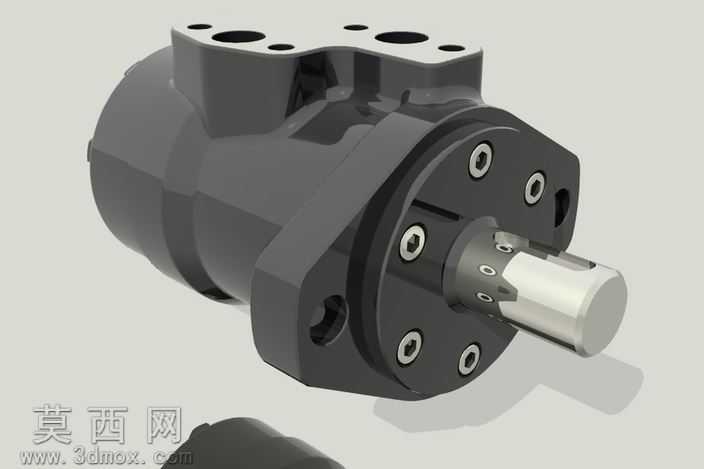

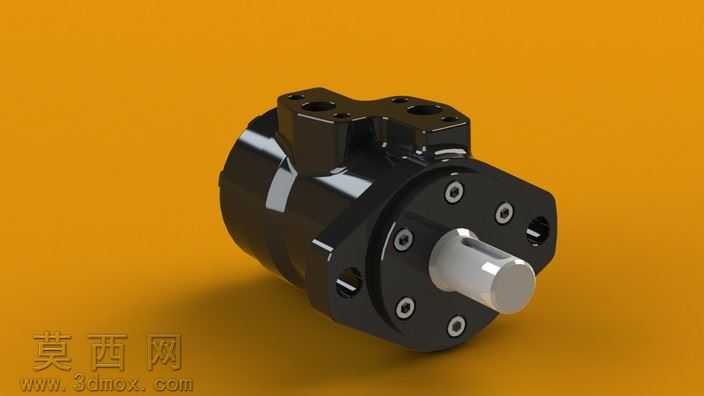

本作品为80cc排量摆线液压马达的三维参数化建模成果，建模过程严格遵循摆线液压马达的实际工程结构逻辑，以主流三维机械设计软件为载体完成全零件建模与总装配合。建模初期先梳理摆线马达的核心组成逻辑，将整体结构拆分为输出轴组件、配流盘组件、摆线针轮啮合副、阀体壳体、端盖连接法兰、进出油口通流结构六大模块，逐个完成零件的特征建模。输出轴部分采用拉伸、旋转特征完成轴体阶梯结构搭建，精准还原轴端的平键连接位、轴肩定位结构、密封件安装沟槽，对轴体与轴承配合的轴段公差配合特征做了结构还原，保证装配关系符合实际机械装配要求。壳体部分采用蓝色涂装金属材质设定，建模时通过抽壳、拉伸切除完成内部通油腔道的构建，精准还原壳体侧面的进出油口螺纹连接孔、安装定位销孔、螺栓过孔的位置与尺寸，壳体表面的铸造圆角、工艺倒角均做了细节处理，还原铸件壳体的真实工艺特征。摆线针轮啮合副是该液压马达的核心工作部件，建模时通过参数化方程生成摆线轮的齿廓曲线，通过扫描、阵列特征完成针齿、针齿壳的结构搭建，精准还原内啮合摆线副的啮合间隙，保证转动副的运动逻辑符合容积式液压马达的工作原理。配流盘部分采用平面拉伸与阵列切除完成配流窗口的建模，保证配流窗口的位置与摆线轮的齿腔位置精准对应，还原轴式配流的工作结构逻辑。顶部安装法兰采用菱形法兰结构，精准还原两个安装螺栓孔的位置、法兰面的定位止口结构，保证马达的安装连接尺寸符合行业通用标准。材质渲染阶段，输出轴、法兰、螺栓等受力零件采用抛光合金钢材质，调整金属粗糙度与反射参数还原金属机加工表面的质感；壳体主体采用蓝色喷塑铸铁材质，调整材质的漫反射参数与细微颗粒质感，还原工业液压元件的涂装外观；密封件、挡圈等非金属零件采用丁腈橡胶材质，调整材质的哑光属性与弹性质感，区分不同零件的材质差异。整体装配采用自下而上的装配逻辑，通过同轴配合、面重合配合、间隙配合完成所有零件的约束，对转动副添加运动自由度约束，可直观展示液压马达的动力输出转动过程，模型完整还原了80cc摆线液压马达的内部通油路径、动力传递路径、安装连接结构，可用于液压传动原理演示、产品结构校核、安装干涉检查等场景。
