7吨级起重吊钩三维结构设计作品

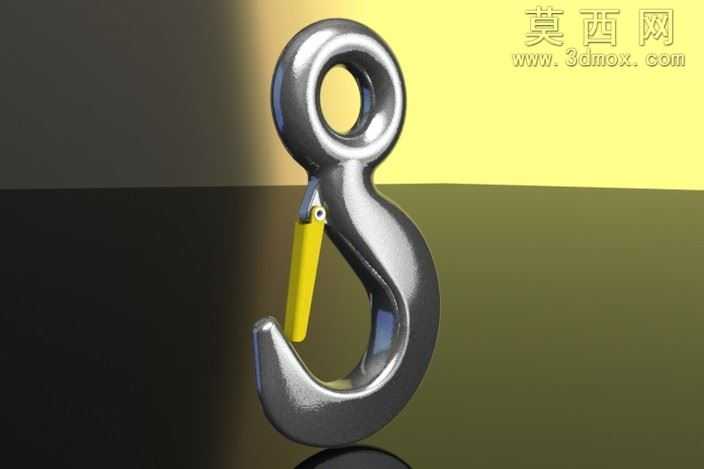

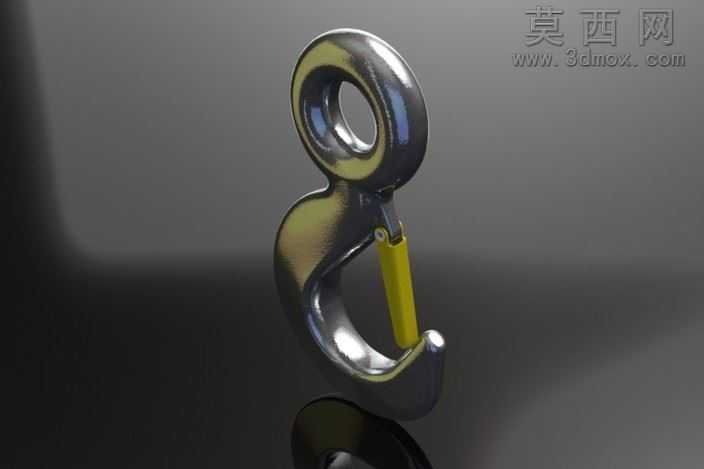

本作品为7吨额定载荷的起重吊钩三维设计模型，建模过程严格遵循起重机械吊具的设计规范与载荷要求，依托三维建模软件完成全参数化结构搭建，完整还原了起重吊钩的核心功能结构。模型主体包含钩身、顶部吊环、防脱安全舌片三个核心组成部分，建模阶段先通过草图绘制钩身的承载轮廓曲线，结合实际起重作业的受力分布特征，对钩身弯曲段、钩尖承载区、吊环连接段做了等强度结构优化，通过扫掠、放样、布尔运算等建模指令生成实体结构，各部件的连接间隙、转动配合位均按照实际装配公差预留尺寸，确保模型可直接用于后续的工程装配验证、有限元受力分析。材质与渲染阶段，针对不同部件的实际用材做了区分设置：钩身与顶部吊环采用高强度合金结构钢材质，渲染时赋予金属抛光后的银灰色金属质感，调整反射参数还原合金钢表面的细腻金属光泽与环境反射效果，清晰呈现钩身锻造后的流线型曲面过渡；防脱安全舌片采用工程塑料与金属销的组合结构，舌片主体设置为醒目的亮黄色工程塑料材质，既还原了实际产品中安全部件的警示色设计，也通过色彩区分让模型的结构层次更加清晰，连接销采用金属材质，还原销轴的装配结构。结构设计上重点还原了吊钩的防脱功能逻辑，安全舌片通过顶部销轴与钩身形成转动副，可绕销轴实现开合动作，自然状态下依靠内置弹性结构贴合钩尖内侧，防止吊装作业中吊索从钩口意外滑脱，完全符合起重作业的安全规范要求；钩身的截面尺寸按照7吨额定载荷的强度要求设计，危险截面的尺寸经过受力校核，吊环的内孔尺寸适配常规起重机吊钩组的连接销轴尺寸，整体结构无冗余设计，各部位过渡圆角处理到位，避免应力集中问题。渲染输出阶段采用了柔和的影棚布光方案，通过主光源、辅助光源与环境光的搭配，突出吊钩金属表面的质感与结构轮廓，背景采用渐变暖色调衬托主体，让模型的结构细节、曲面过渡、部件装配关系都能清晰呈现，既可以作为起重机械设计的参考模型，也可用于吊装作业安全培训的演示素材，完整展现了工业起重吊具的结构设计逻辑与功能特征。
