六米高度户外太阳能道路照明杆结构设计

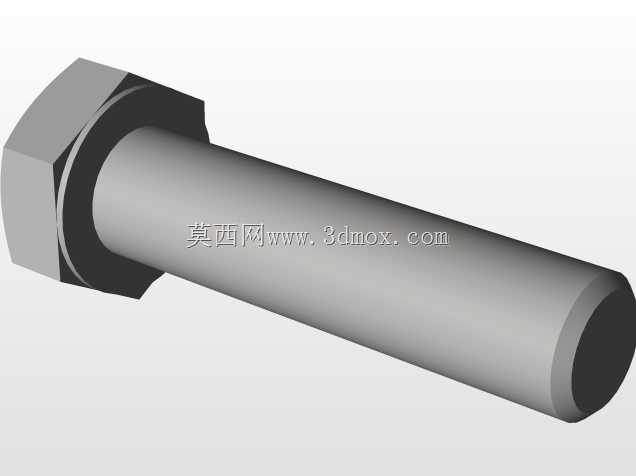

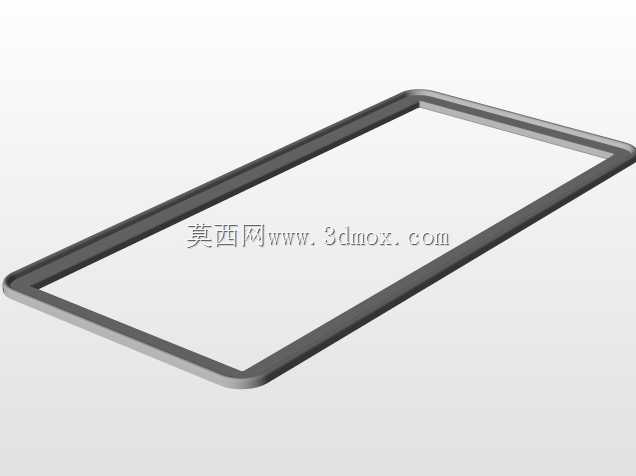

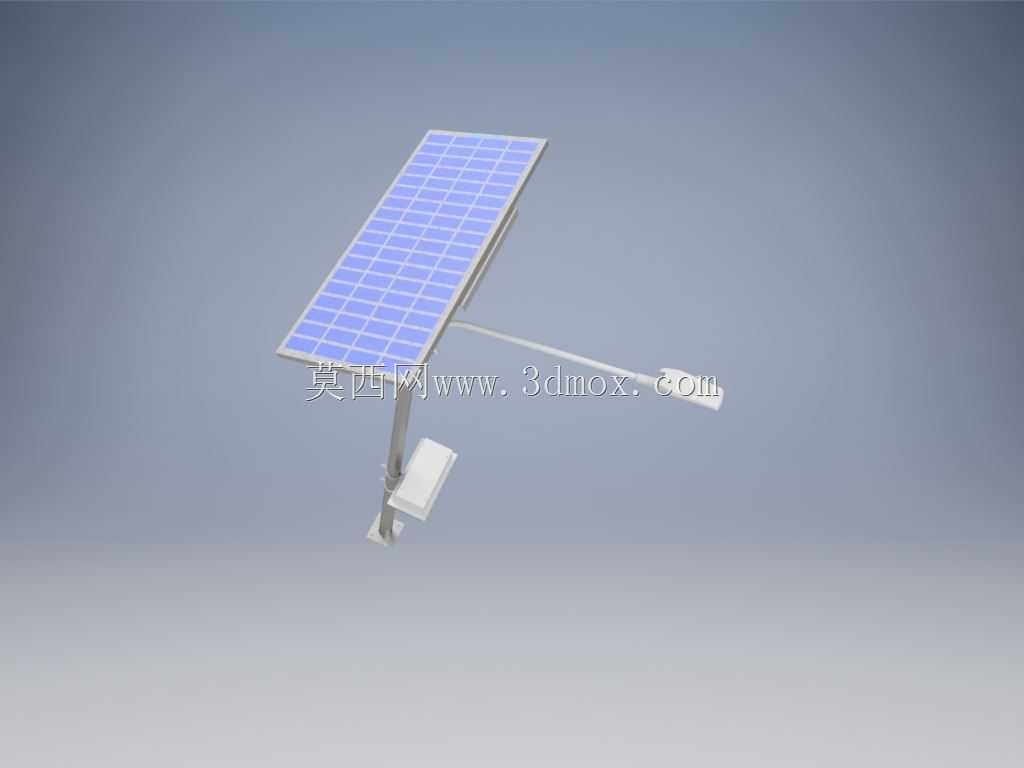

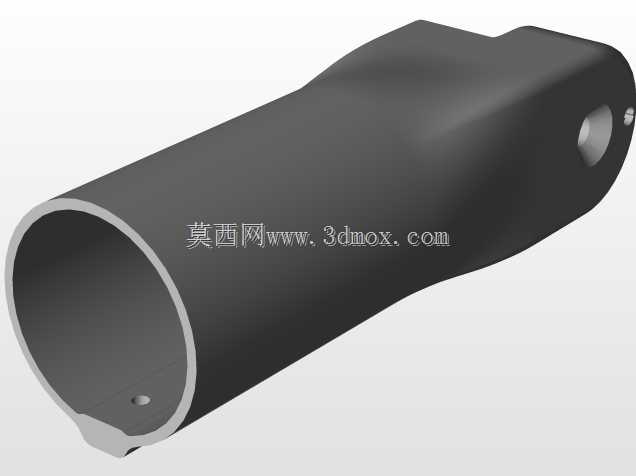

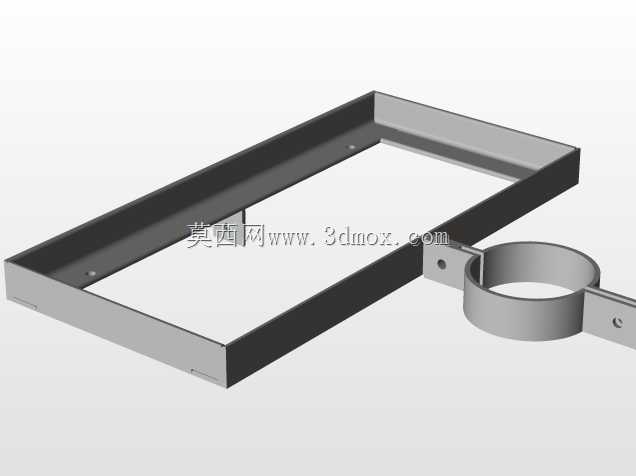

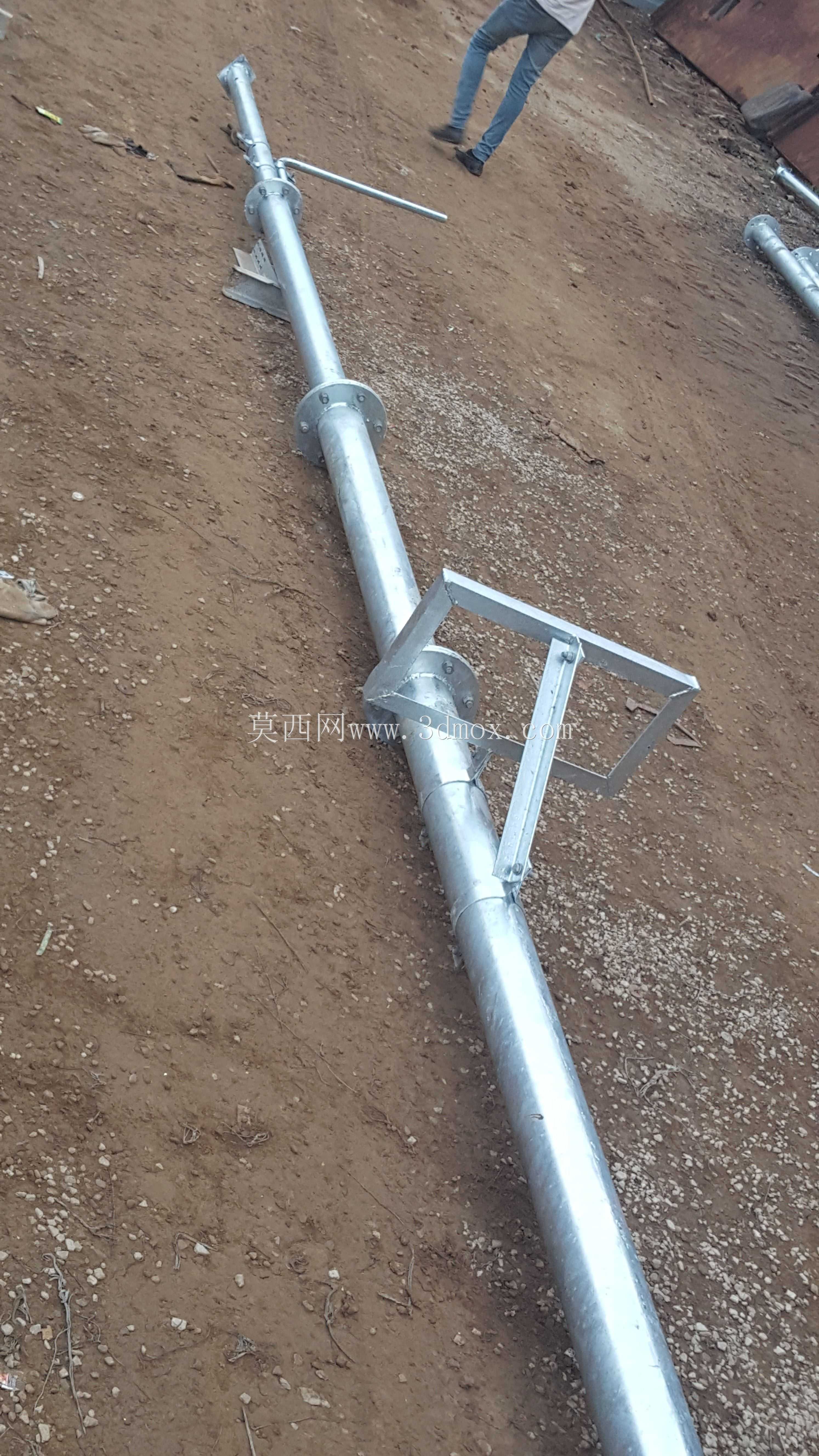

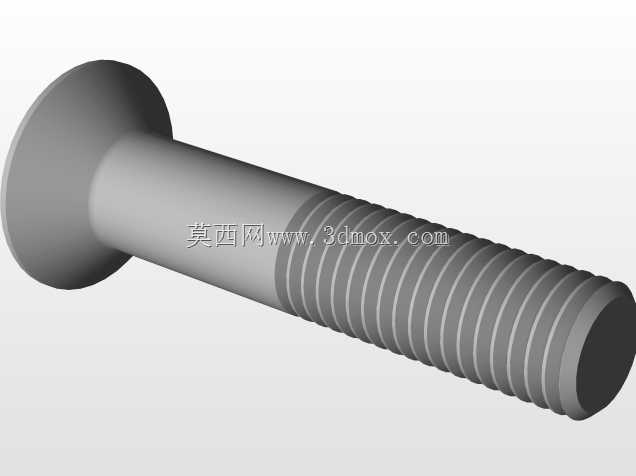

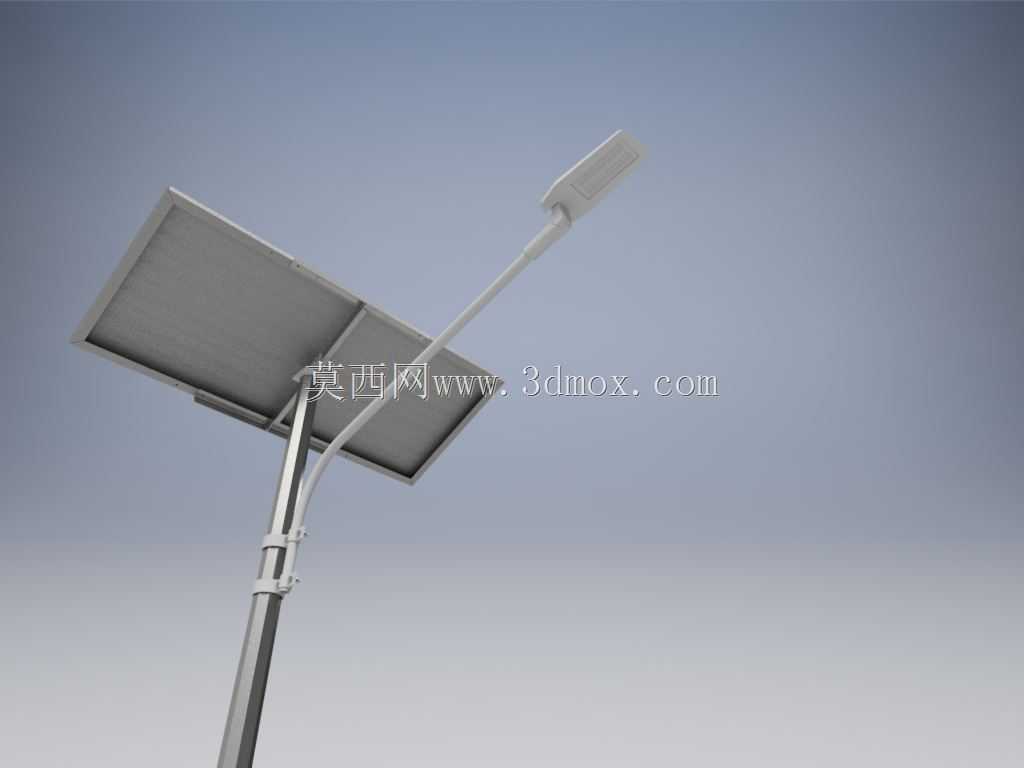

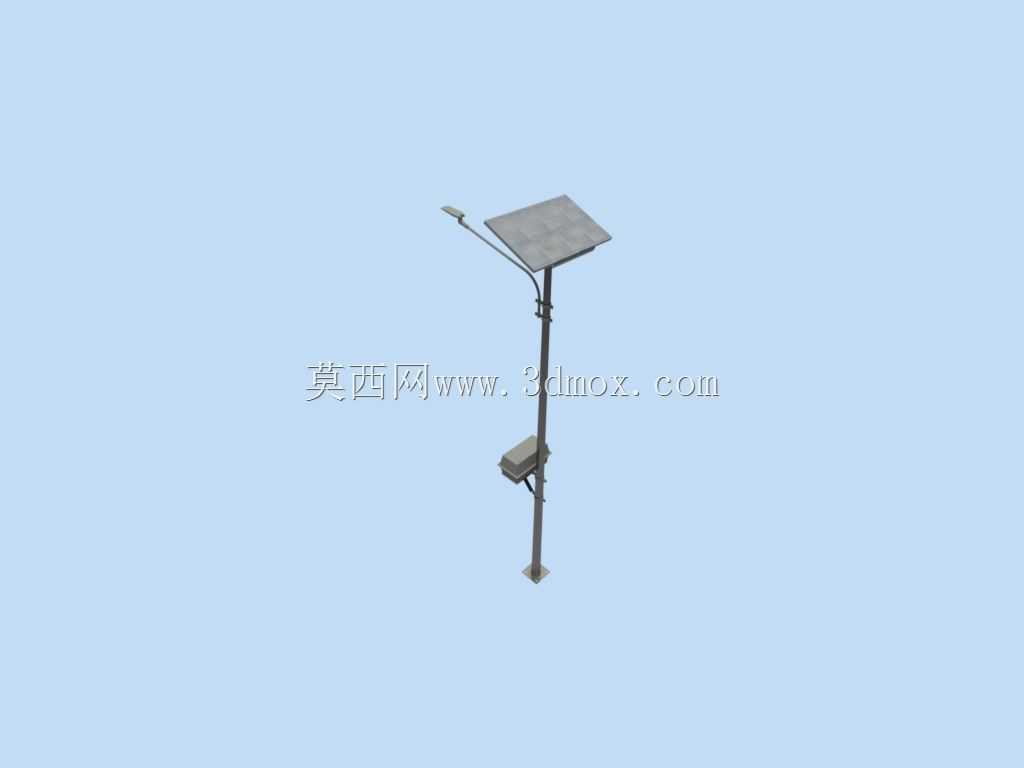

这款六米规格的太阳能照明杆，主要面向县域乡村道路、园区支路、厂区外围步道这类无配套市电管网的照明场景，替代传统需要开挖布线的市电路灯，省去电缆铺设、管网施工的土建成本，也适配偏远山区、临时施工便道这类短期或无供电条件的照明需求。从结构设计逻辑来看，整体采用单悬臂立柱布局，杆体底部设置法兰安装盘，通过膨胀螺栓与混凝土预制基础固定，安装时需保证基础水平度偏差不超过千分之三，避免长期受风载出现杆体倾斜。杆身顶部预留光伏板安装支架位，支架可根据项目所在地纬度调整倾角，保证光伏组件全年接收太阳辐射的效率最优，光伏板通过压块与支架横梁固定，接线端沿杆身内部预留的穿线孔引至下部的电池仓，避免线缆外露受紫外线老化、雨水侵蚀。灯臂从杆体中上部伸出，悬挑长度适配常规道路宽度，保证灯具出光面覆盖路面有效照明区域，避免出现路肩暗区。下部的电池仓采用密封式结构设计，仓门设置防水胶条与防盗锁具，内置储能电池与充放电控制模块，可根据当地连续阴雨天数配置对应容量的储能单元，保证无日照条件下的持续照明时长。设计过程中重点考量了户外工况的抗风载性能，杆体采用变径锥形结构，从底部到顶部逐步收窄，在降低整体自重的同时提升结构抗弯强度，可抵御常规地区12级以下的瞬时风载，所有外露金属部件均做热镀锌后喷塑处理，适配沿海高盐雾、内陆高湿多雨的不同户外环境，避免长期使用出现锈蚀脱落问题。光伏板与灯臂的连接位置均设置加强筋板，减少长期受风振影响出现的焊缝疲劳开裂问题，杆身预留的穿线孔边缘做橡胶护圈防护，避免穿线时划伤线缆绝缘层，安装时需保证各连接螺栓的扭矩符合设计要求，法兰盘与基础之间加装减震垫片，降低大风天气下杆体的振动幅度。
