天然气清洁能源设备立式外壳结构设计

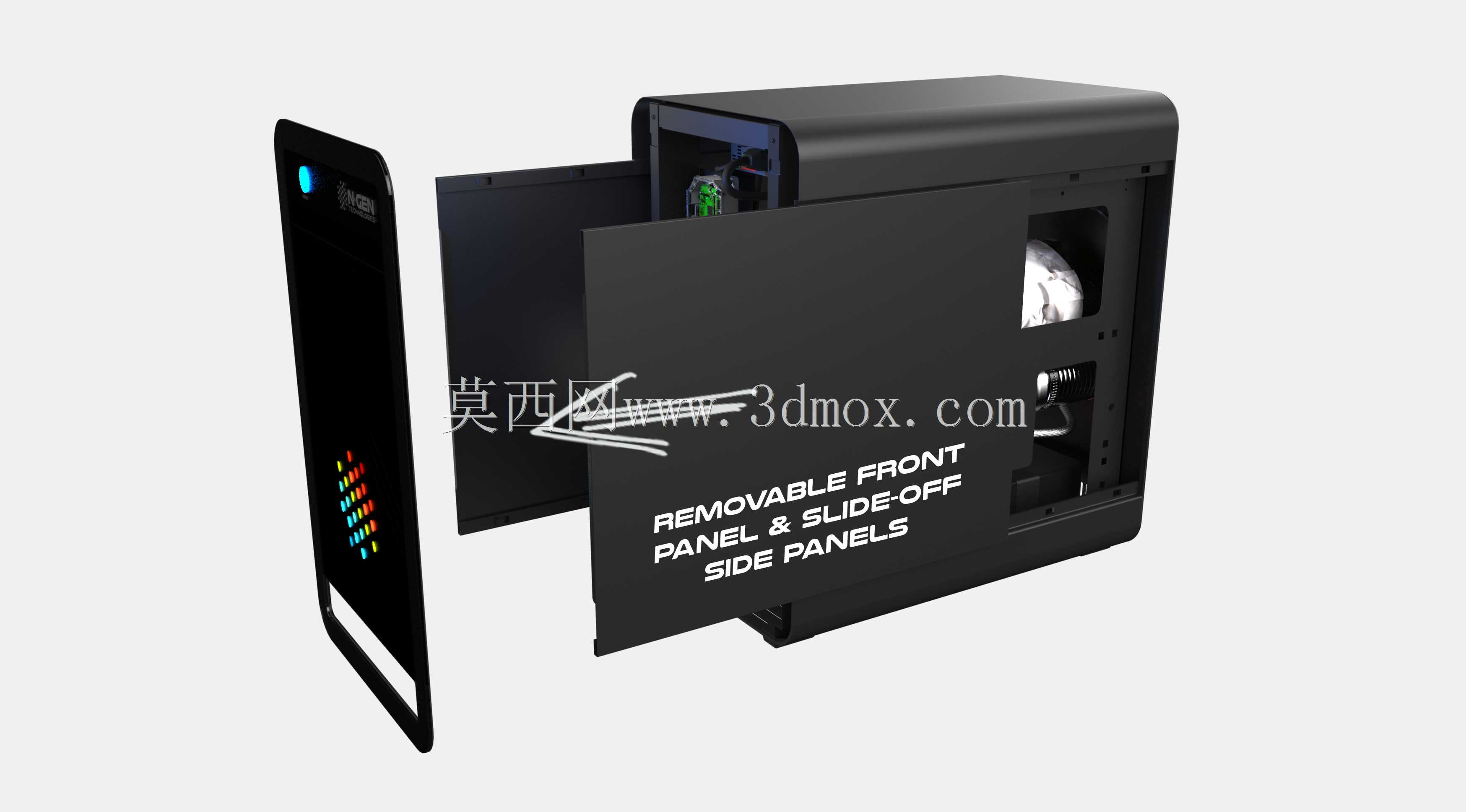

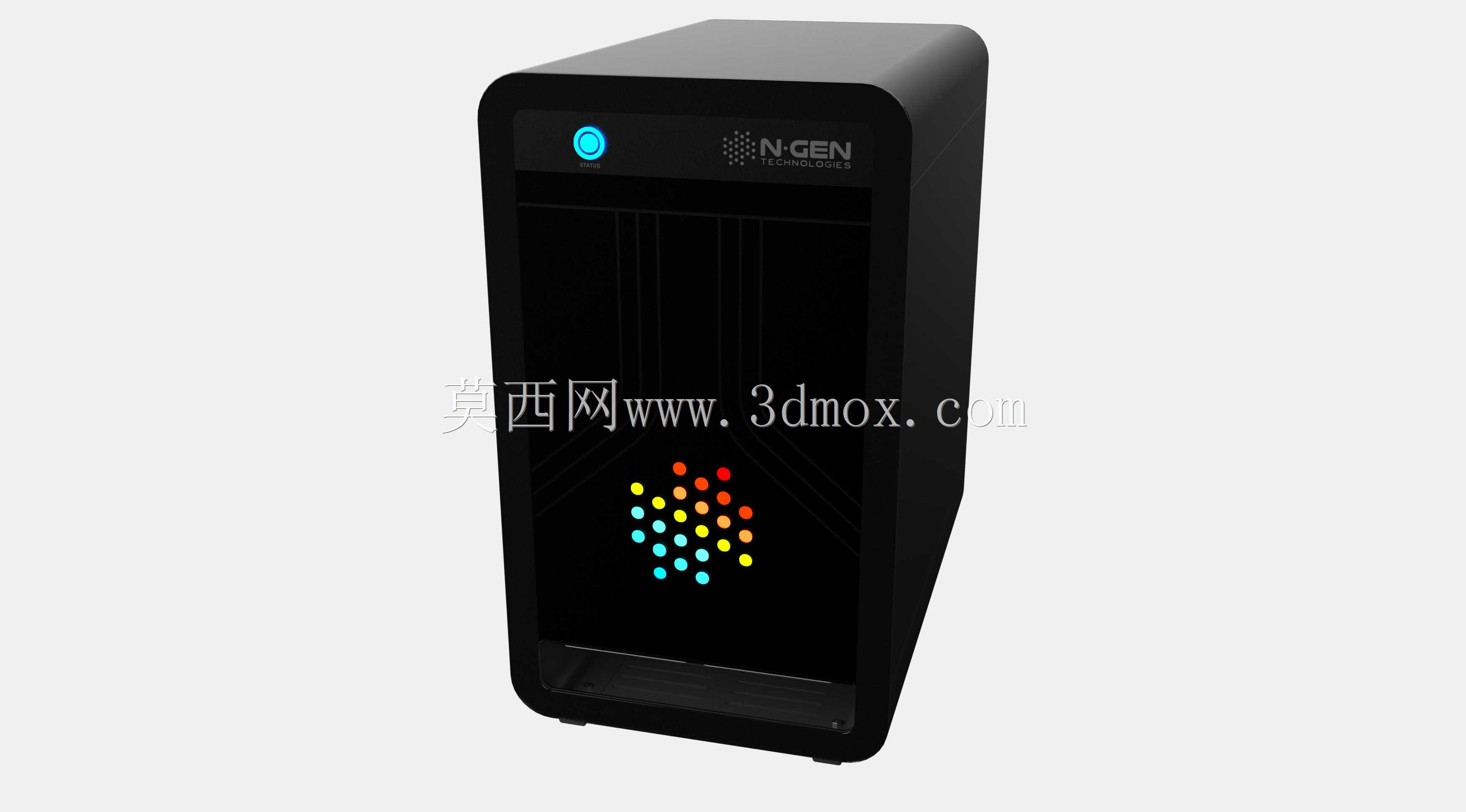

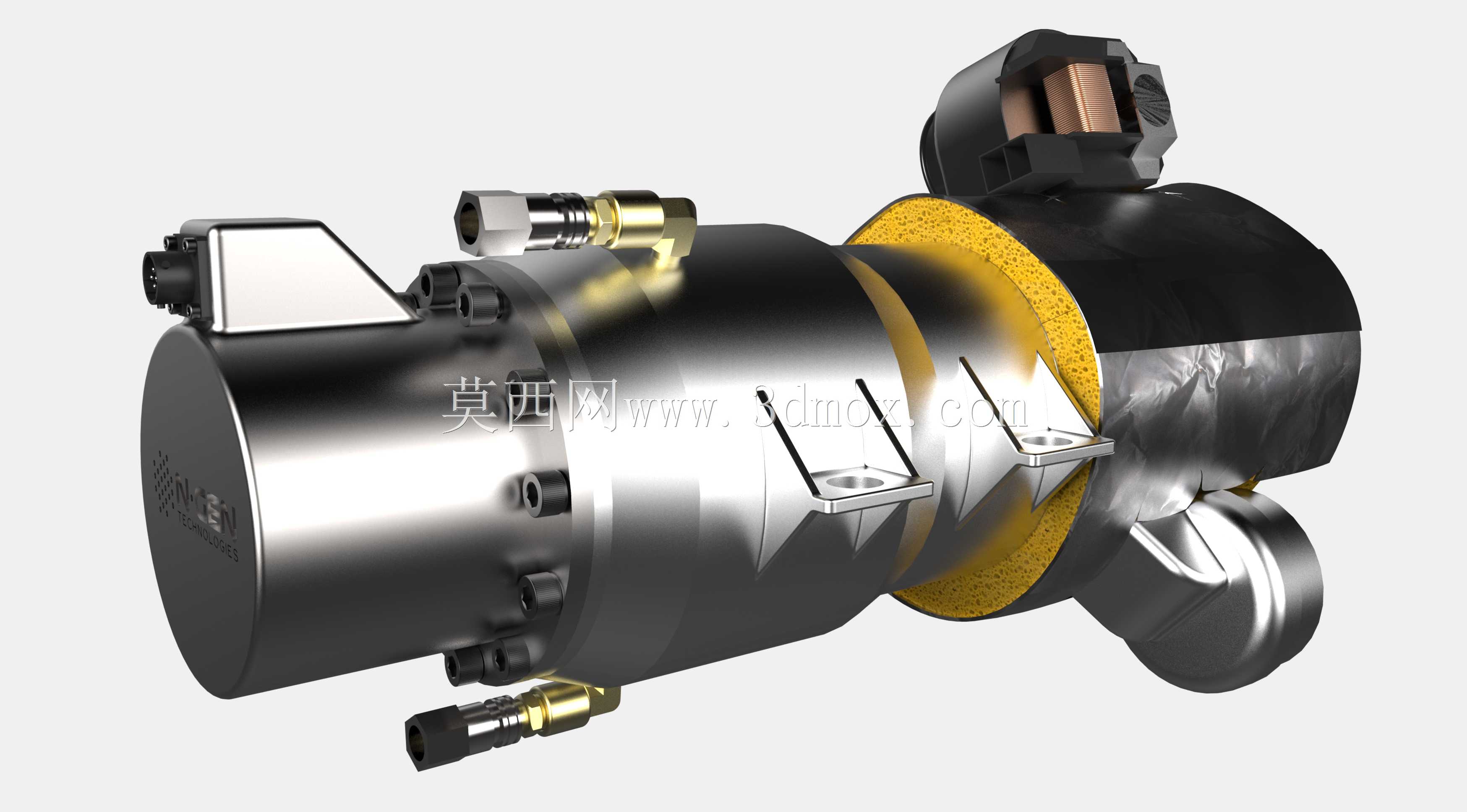

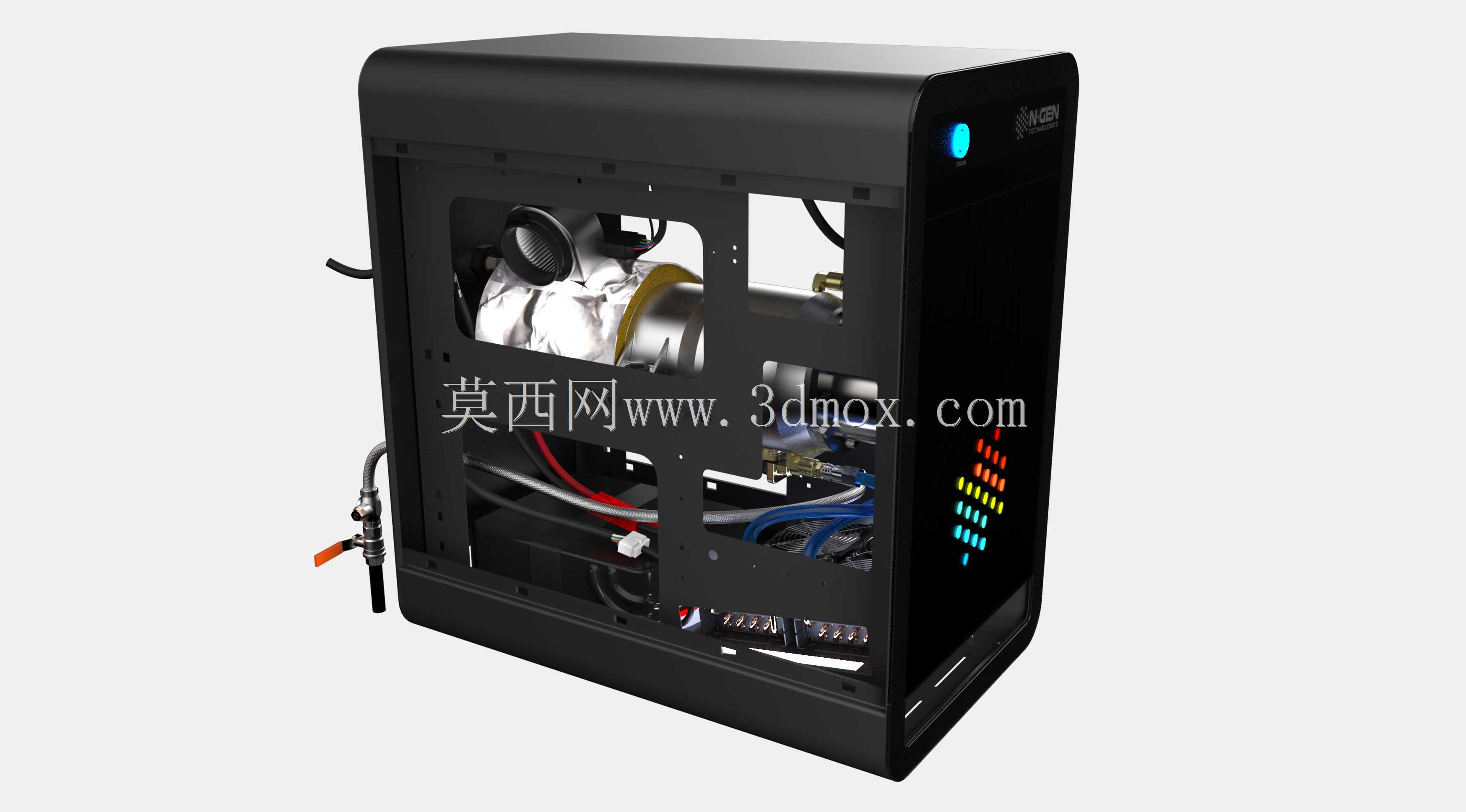

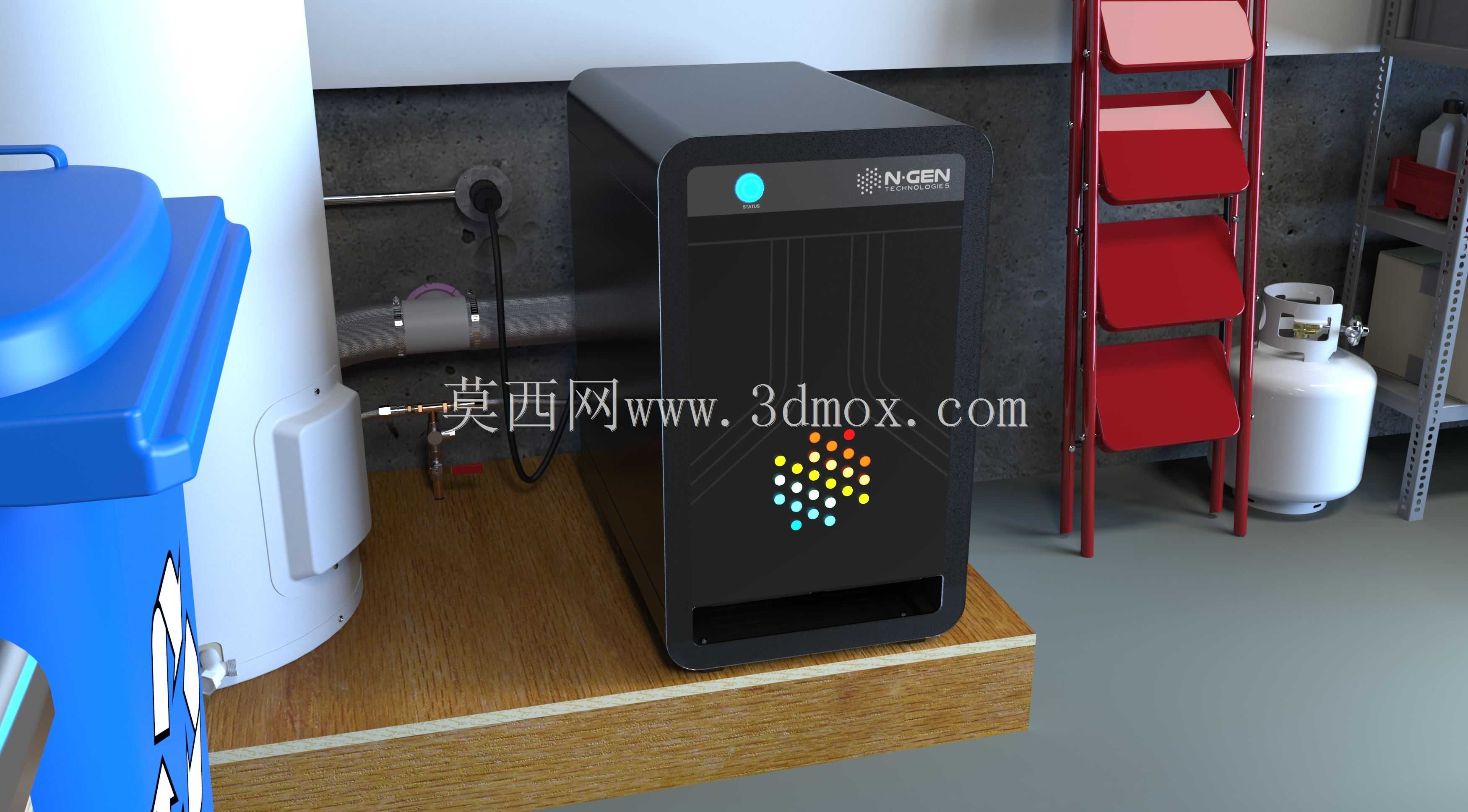

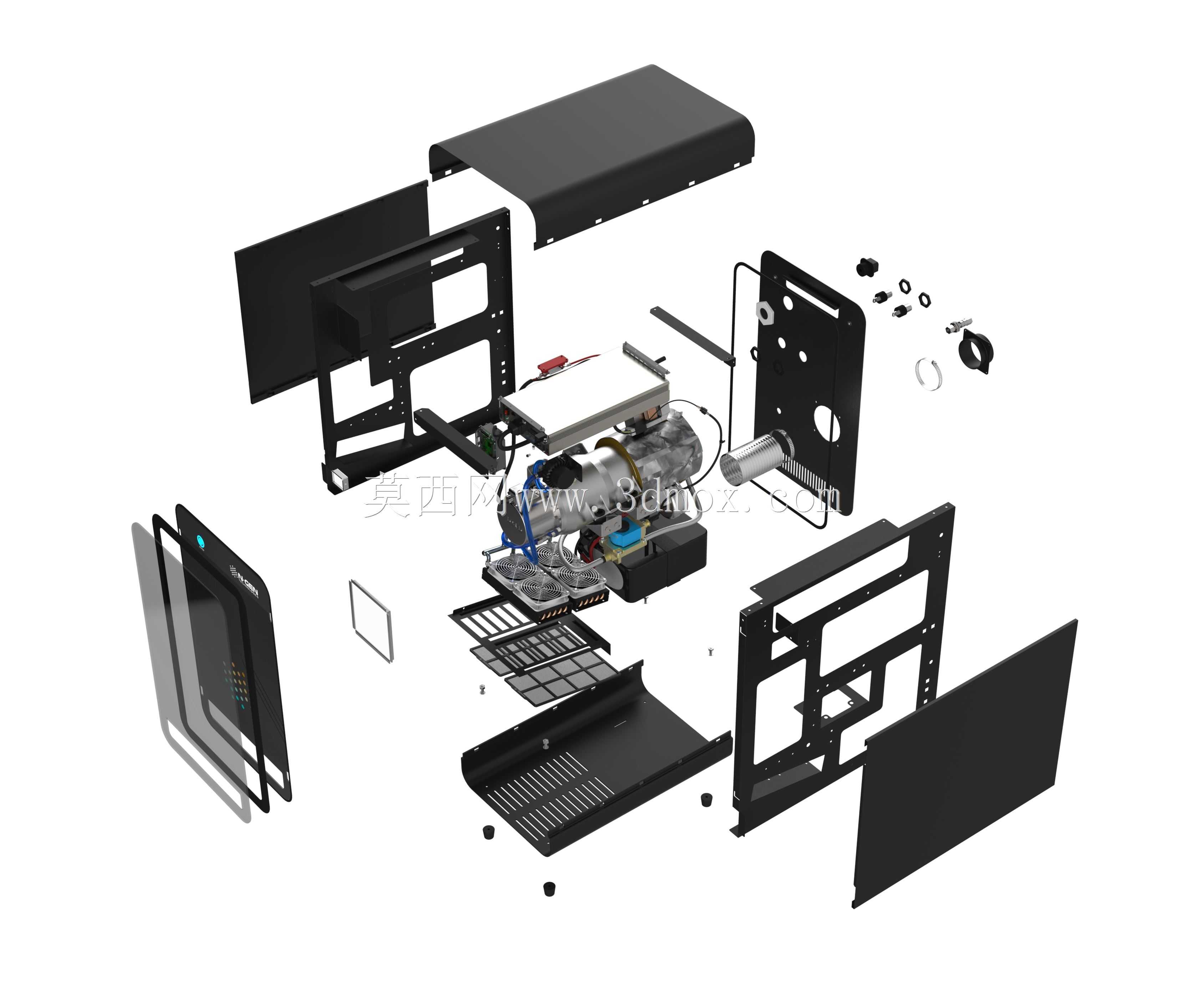

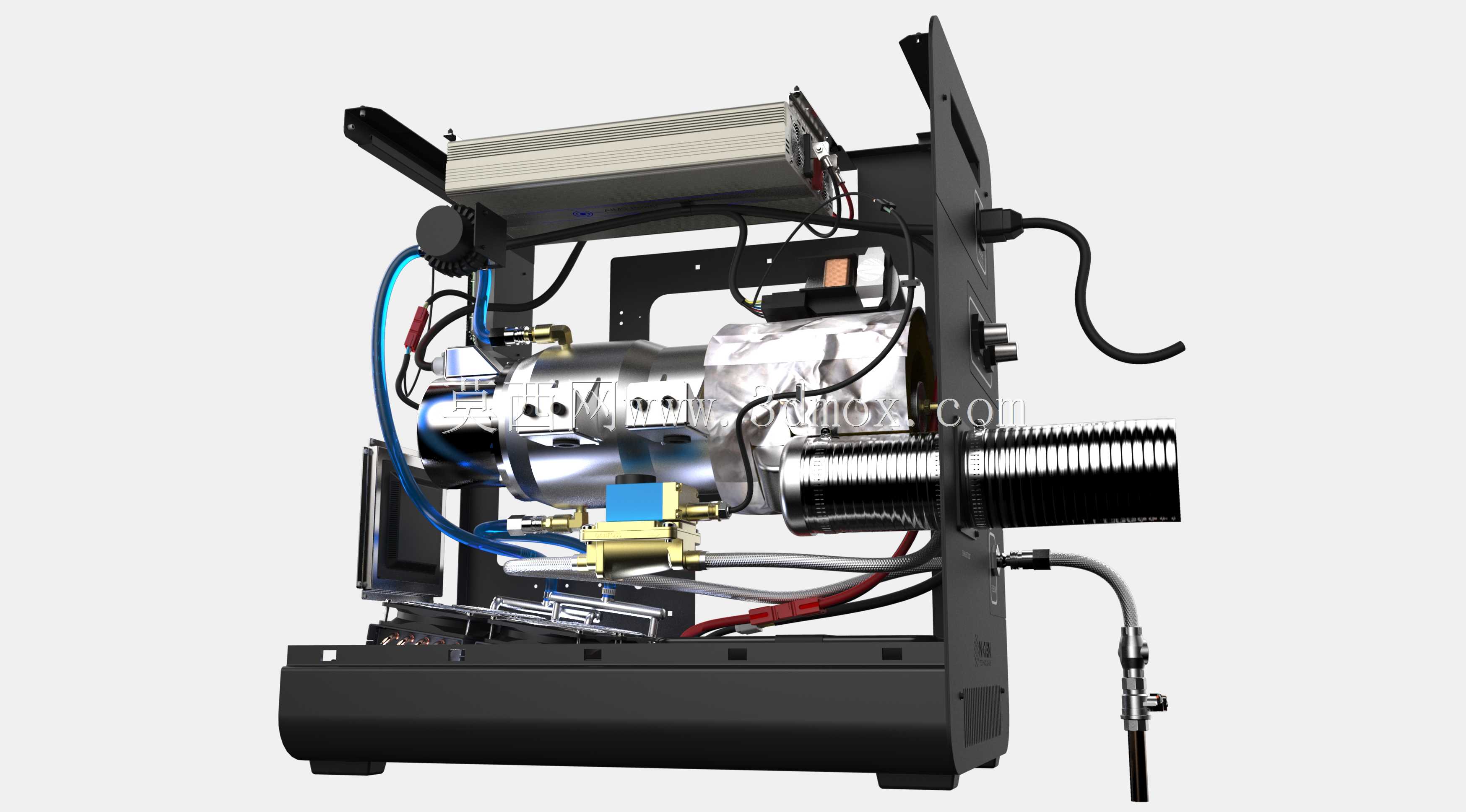

这款立式外壳主要面向分布式天然气清洁能源发电场景设计，适配小型户用、商用分布式站点的设备集成需求，可将核心发电模组、控制单元、进气调节组件、状态反馈模块全部整合在封闭腔体内部，既满足户外零散站点的防护要求，也适配室内紧凑安装空间的布局需求。从结构设计逻辑来看，外壳采用立式方正切角造型，整体轮廓做了圆角过渡处理，避免安装运维过程中尖锐边角造成磕碰损伤，正面预留了状态指示区域，上部设置单颗电源运行指示灯，下部采用点阵式多色状态灯组，可直观反馈设备运行负荷、故障告警、待机状态等不同工况，运维人员无需打开机壳即可快速判断设备运行状态，大幅降低日常巡检的操作成本。外壳的安装边界充分考虑了现有分布式站点的预留空间，底部设置平整支撑脚，可直接放置于硬化水泥地面或配套支架上，无需额外定制复杂安装基座，背部预留标准化的管线进出开孔，可适配通用规格的燃气管路、电力输出线缆、通讯信号线的接驳，开孔位置做了翻边防护处理，避免管线穿装过程中被板材切口割伤绝缘层。腔体内部做了分层安装位预留，上层可固定控制电路板与状态显示模块，中层预留核心发电模组的安装螺孔位，下层设置进气过滤组件的安装空间，各层之间预留走线槽位，可规整梳理内部连接线束，避免设备运行过程中线束晃动干涉运动部件，也能减少电磁干扰对控制信号的影响。外壳正面采用半通透视窗设计，既可以遮挡内部复杂结构提升外观整体性，也能让状态灯光均匀透出，不会出现局部亮度过高刺眼的问题，机壳主体采用钣金折弯拼接结构，拼接处做了密封胶条预留槽，可满足基础的防尘防溅要求，适配非极端露天环境的长期使用需求，侧面预留可拆卸维护盖板，日常检修滤芯、调试接口时无需完全拆解整机，只需拆下侧盖即可操作，大幅提升后期运维效率。
