工业配套高压离心通风机结构设计

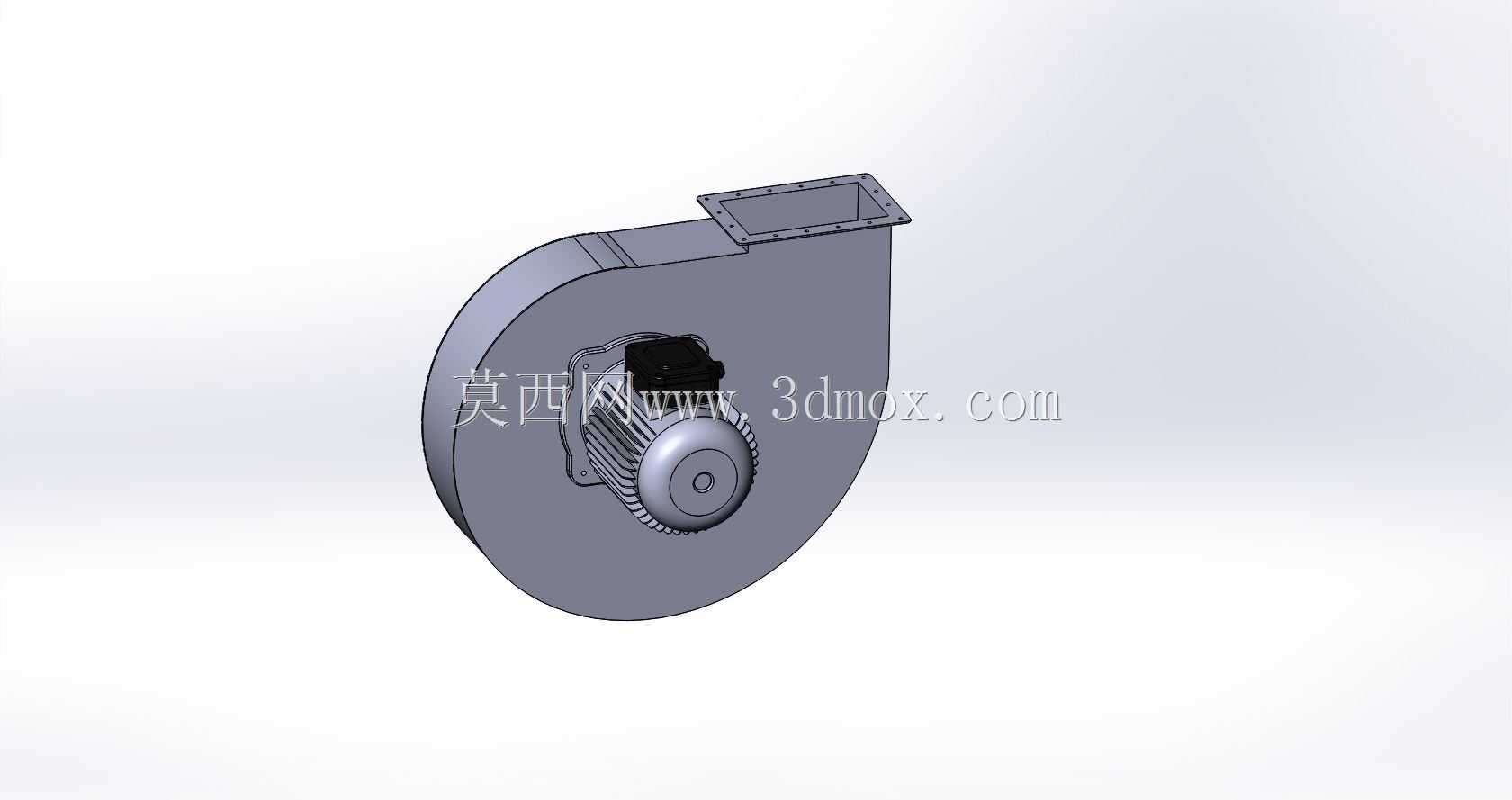

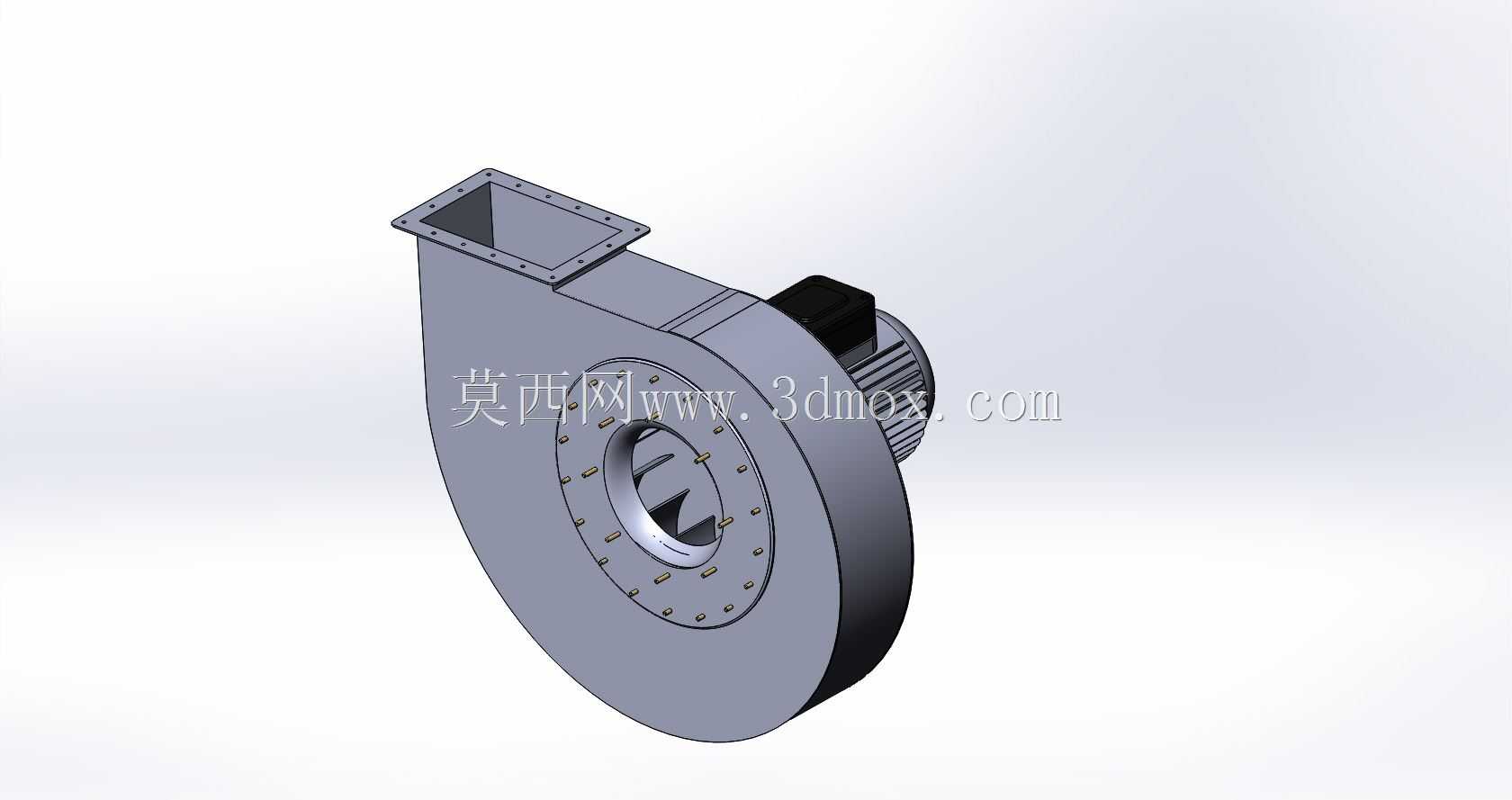

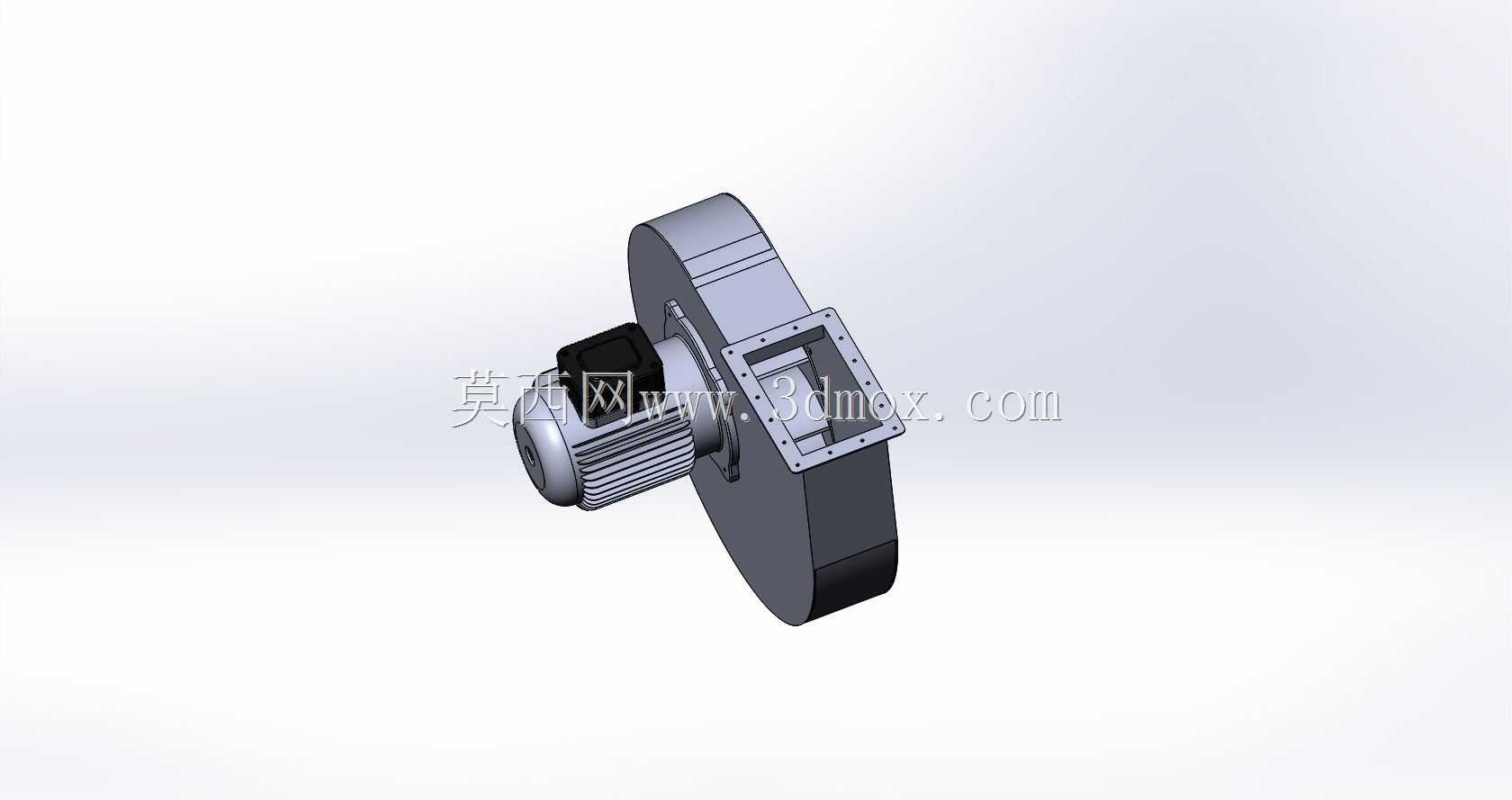

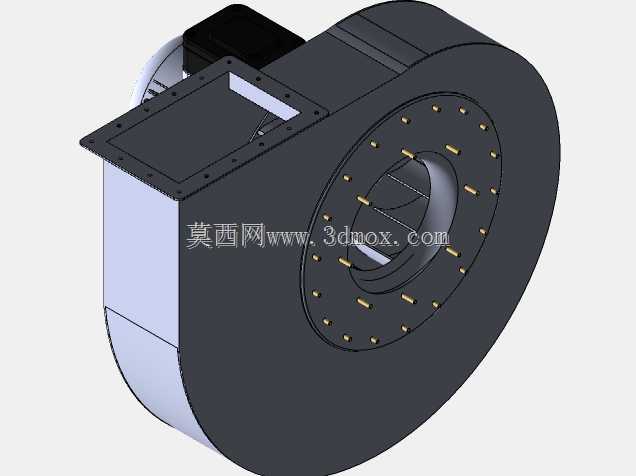

这款离心风机的三维结构，是针对工业厂房通风、生产设备排风、工艺送风场景做的适配设计，日常可用于车间焊烟抽排、设备散热送风、除尘系统负压引风、烘干线热风循环等工况，能在管路系统中提供稳定的风压与风量输出，克服管路沿程阻力将介质输送到指定位置。从结构设计逻辑来看，整体采用直联驱动的布局，将电机直接与叶轮组件连接，省去了皮带传动、联轴器传动的中间环节，既压缩了整机的轴向安装尺寸，也减少了传动环节的能量损耗，同时降低了后期运维中传动件更换、张紧调整的工作量。蜗壳部分采用对数螺旋线的型线设计，型线曲率顺着叶轮旋转的出风方向逐步平滑扩张，能让叶轮甩出的气流在蜗壳内平缓减速扩压，减少气流在壳体内的湍流撞击损失，降低运行过程中的气动噪声。进风口设置在蜗壳侧端面，采用收敛式的圆弧过渡型面，能引导外界气流均匀轴向进入叶轮腔，避免进风截面突变产生的涡流损失，进风口端面预留了螺栓安装孔位，可直接对接进风管路或者防护网罩。出风口设置在蜗壳的切向位置，采用方形法兰结构，法兰面加工有均匀分布的螺栓孔，可匹配对应规格的通风管道，安装时能通过法兰面的密封垫实现管路密封，避免风压泄漏。叶轮部分采用前向多翼式叶片结构，叶片与前盘、后盘采用铆接固定的方式，整体做动平衡校准，保证高速旋转时的运行稳定性，减少振动传递到安装基础。电机安装座与蜗壳侧板采用一体化焊接结构，安装面加工有定位止口，能保证电机输出轴与叶轮中心的同轴度，避免运行过程中出现偏磨、振动超标的问题。整机的安装边界预留了底部安装脚位，脚位上开有长条形安装孔，可适配不同间距的安装基础螺栓，现场安装时能小幅调整位置降低安装对位难度。设计过程中对壳体壁厚做了合理选型，既保证壳体在额定风压下的结构刚度，避免运行时出现壳体振颤，也控制了整机的整体重量，方便现场吊装与搬运。针对不同的安装场景，出风口的朝向可根据管路布局需求调整蜗壳的周向安装角度，适配上进风、侧出风等不同的管路走向，不用额外改动主体结构就能满足多数常规通风场景的安装需求。
