SOT-363封装N沟道MOSFET电子元器件

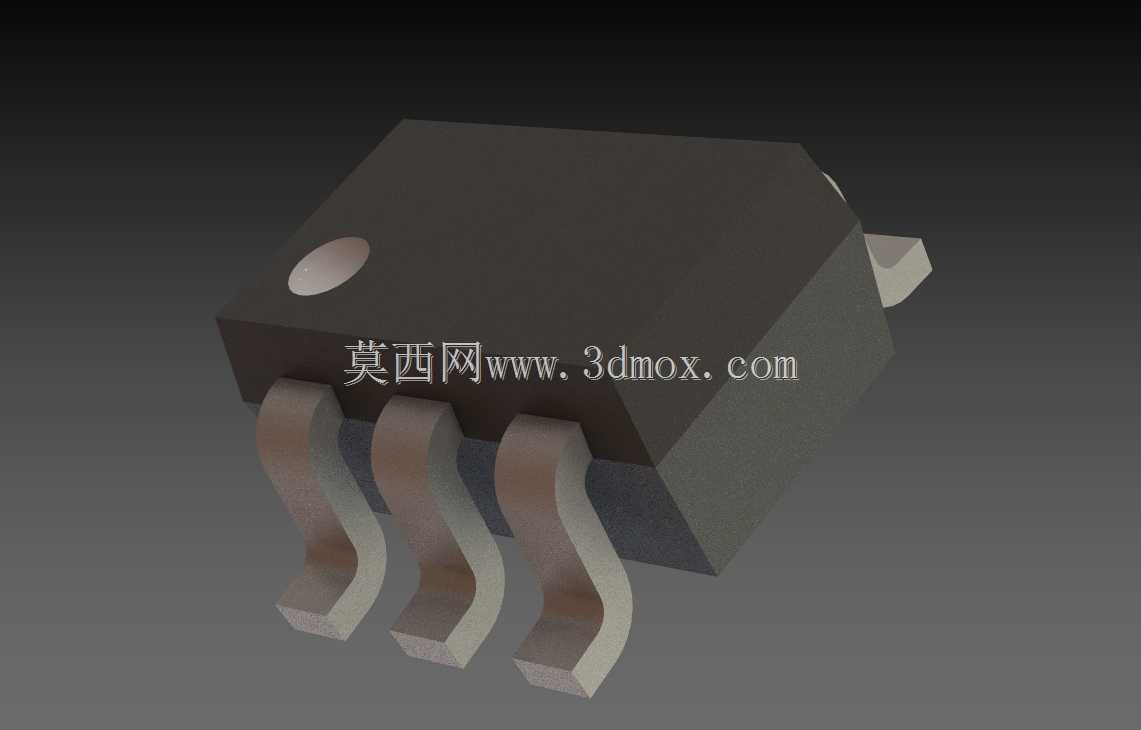

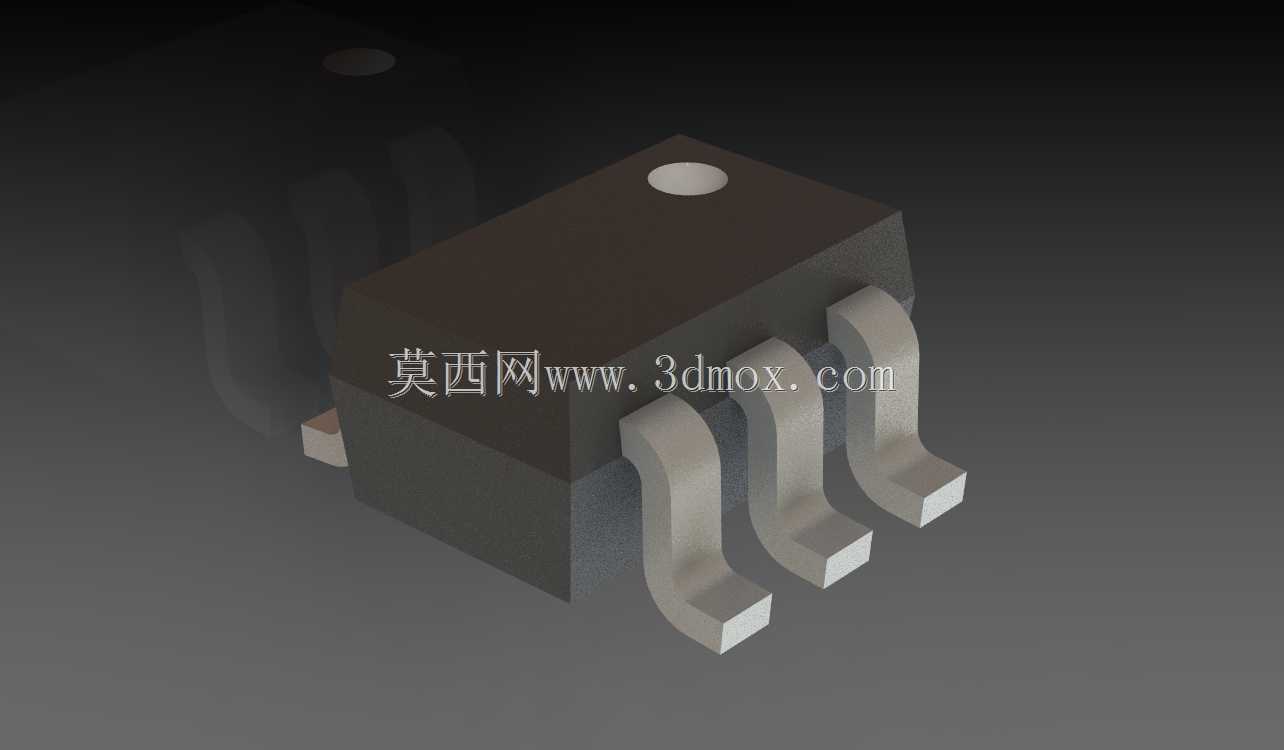

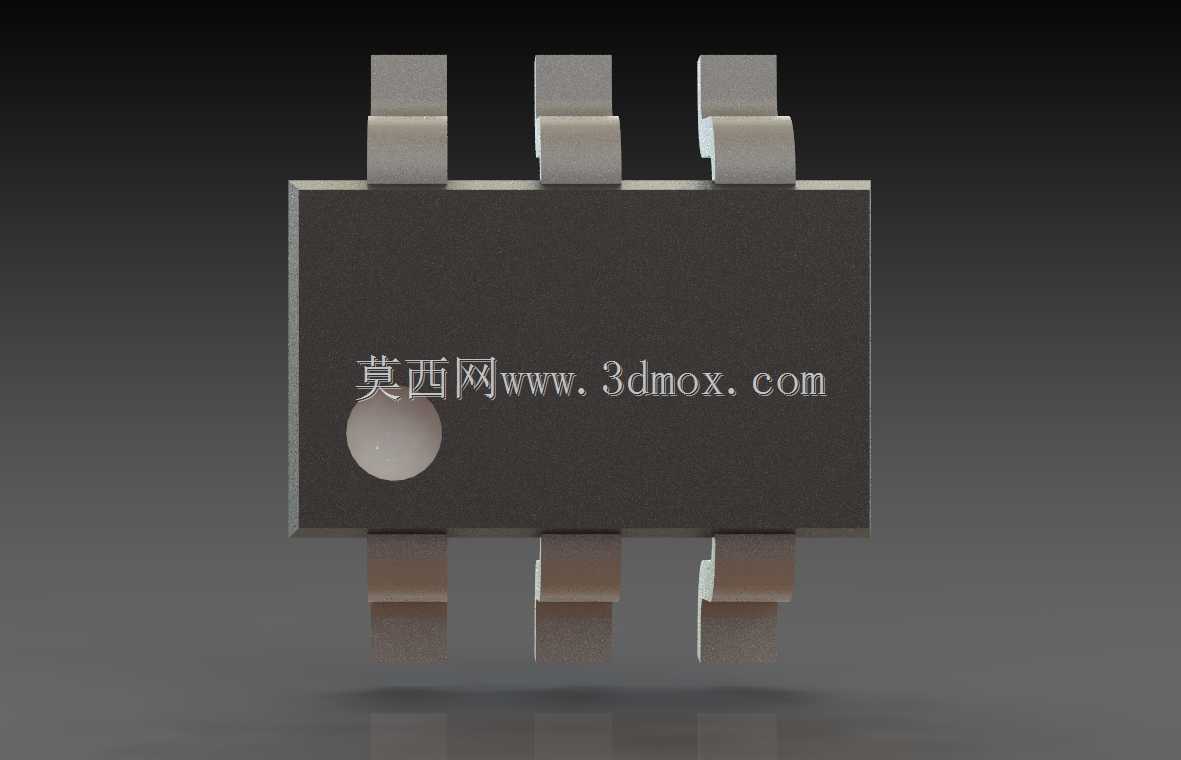

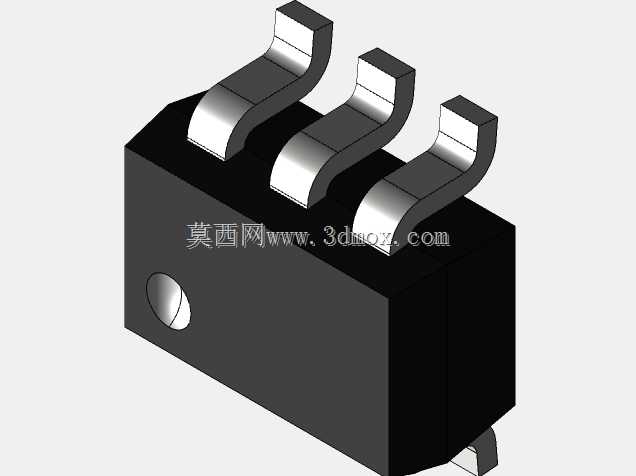

这款SOT-363封装的N沟道MOSFET，是便携消费电子、工业控制板卡、小型电源模块里极为常见的功率半导体器件，日常做电路设计选型时，这类小封装功率管的三维模型能大幅减少PCB布局、结构干涉检查的反复调整工作量。从实际应用场景来看，1.7A持续导通电流、30V耐压的参数区间，刚好覆盖低压负载开关、小功率电机驱动、信号通路切换这类常见电路需求，比如手持测温设备的电源通断控制、小型步进电机的绕组驱动、便携充电宝的路径切换电路里，都能见到同封装同参数器件的身影。做结构设计时，首先要关注的就是引脚成型的尺寸公差，这款模型还原了SOT-363封装的引脚共面度要求，三个引出引脚的弯折弧度、焊盘接触段的长度都按照行业常规量产标准做了还原，在做PCB焊盘封装匹配时，可以直接参考模型的引脚间距、引脚宽度调整钢网开口尺寸，避免回流焊时出现虚焊、连锡问题。设计思路上，这类小信号MOSFET的封装本体做了切角定位标识，模型上还原了本体顶部的圆形定位标记，对应引脚1的位置，在做整机装配的BOM核对、可视化装配指导时，能直接通过模型识别器件安装方向，减少生产时的反向贴装错误。安装边界方面，SOT-363属于超小型贴片封装，本体高度控制在1mm左右，在做超薄便携设备的堆叠设计时，这个模型可以直接导入装配体，检查器件和上方屏蔽罩、结构壳体的安全间隙，通常这类器件上方需要预留至少0.2mm的绝缘间隙，避免壳体受压后损坏器件本体。另外引脚的成型角度也做了写实还原，引脚末端的爬锡角度符合SMT贴片的工艺要求，在做DFM可制造性检查时，可以直接通过模型验证焊盘与引脚的重叠面积，确认是否满足IPC的焊接标准，不需要额外再对照规格书反复核对二维尺寸。很多刚接触硬件结构协同设计的工程师，容易忽略小功率半导体器件的三维模型精度，觉得只要大概尺寸对就行，但实际量产中，因为引脚位置偏差、本体高度误差导致的贴装偏移、壳体顶坏器件的问题并不少见，这类按照实际封装规格构建的模型，能在设计阶段就把这类干涉问题排查掉，减少后期打样的迭代次数。
