天然气监测仪拱顶管路集成组件

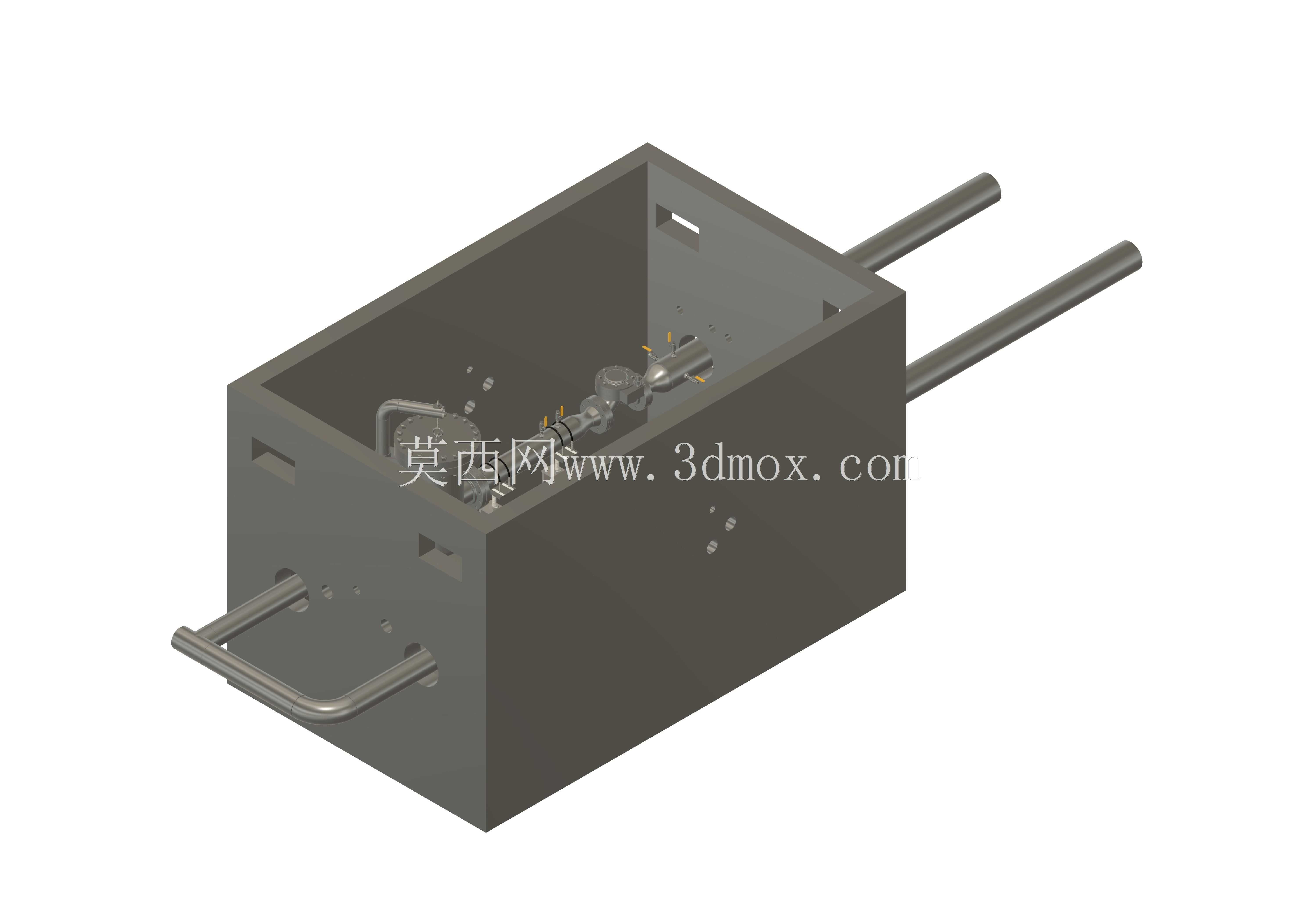

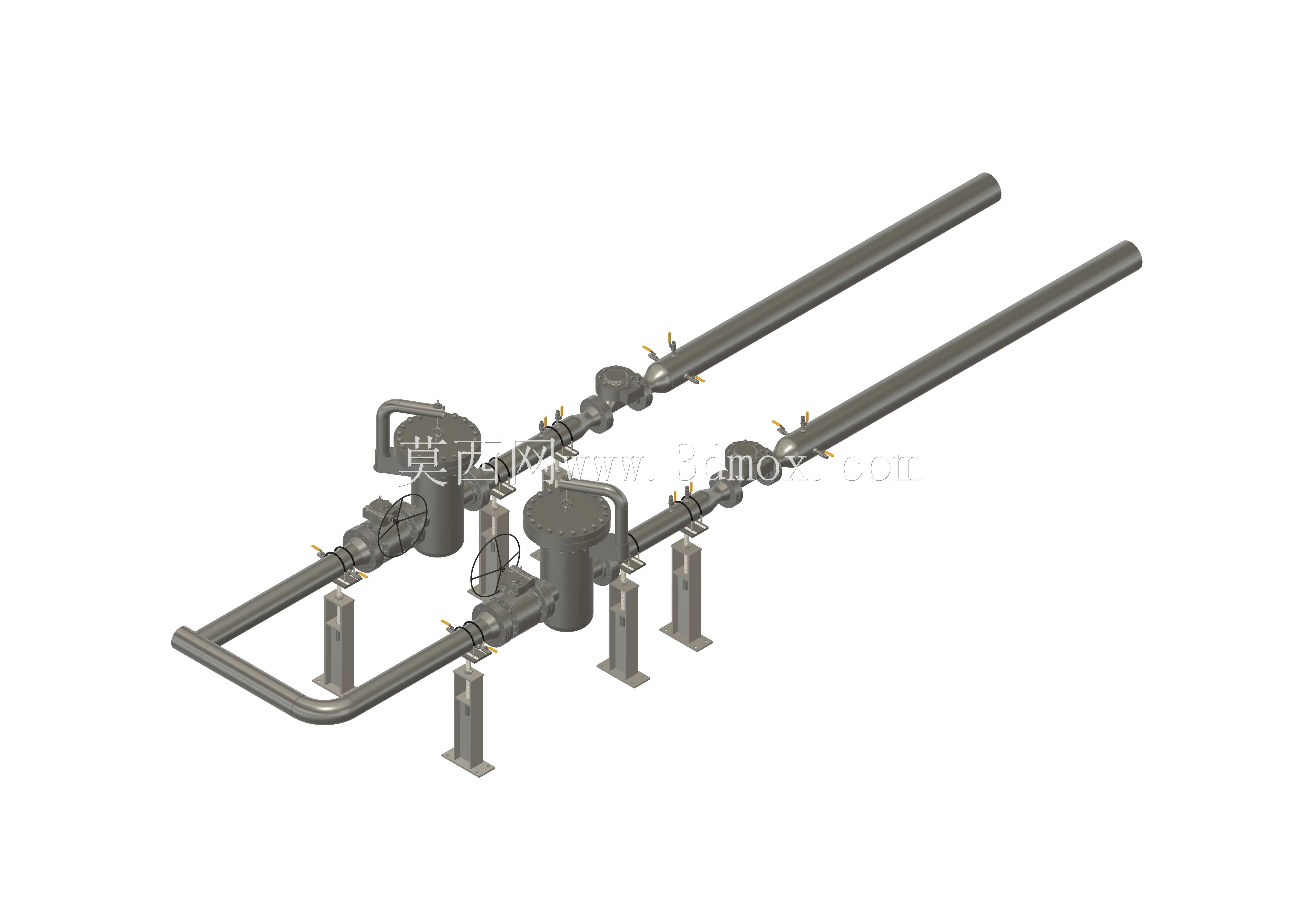

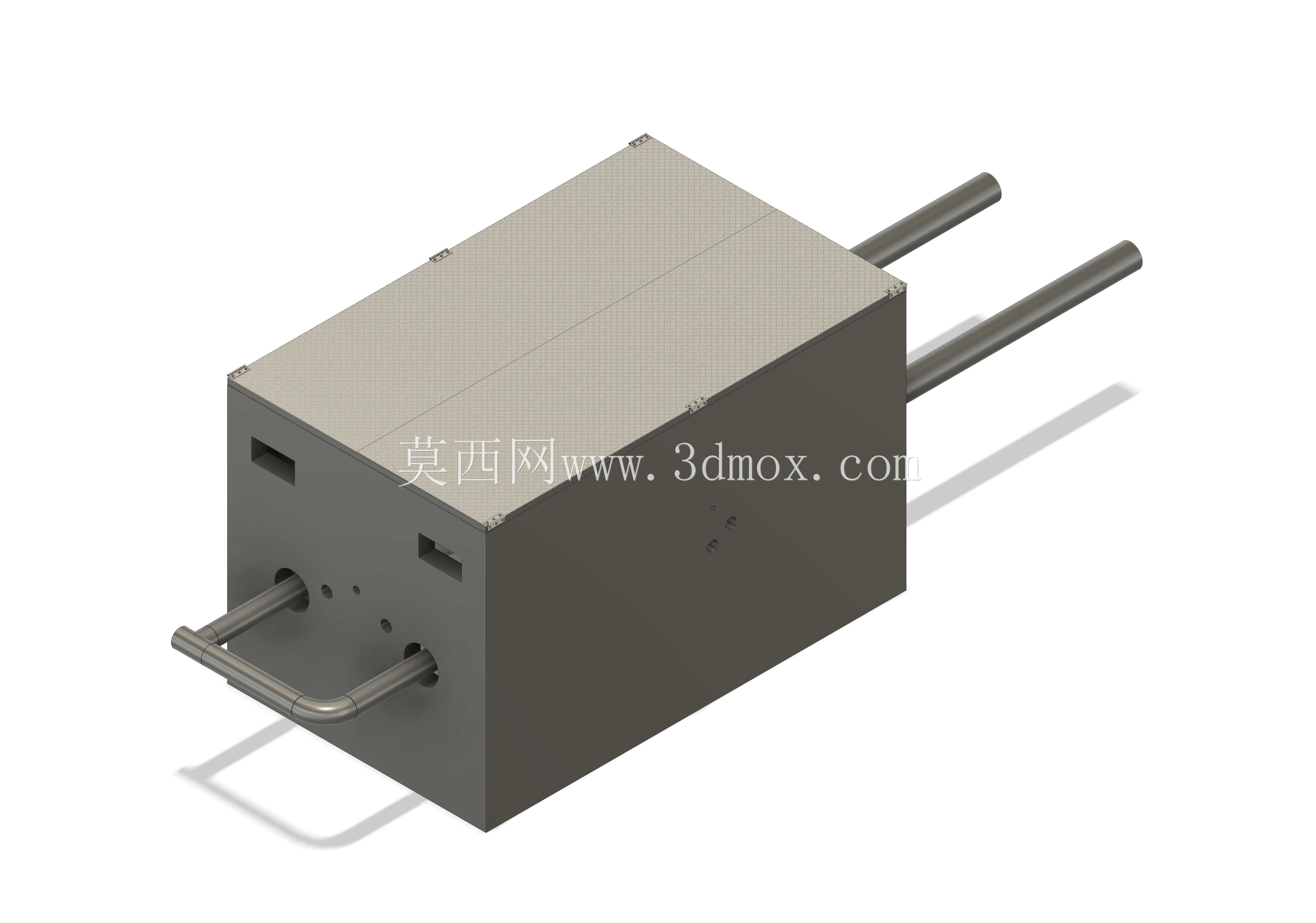

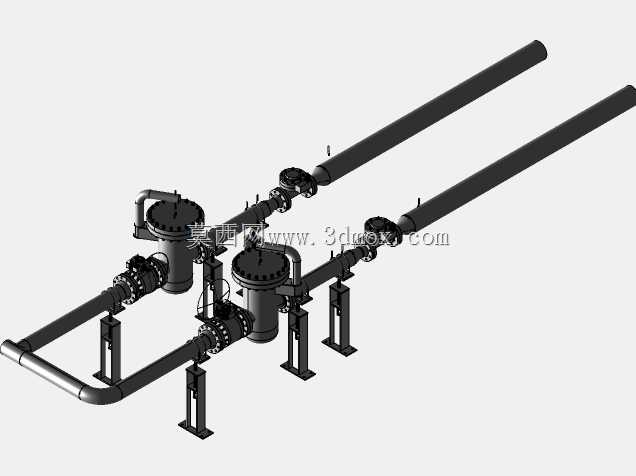

这套集成组件主要应用于天然气长输管线站场、城市燃气门站的在线监测支路，作为监测仪表的前端预处理拱顶安装单元，承担来气杂质过滤、流量调节、支路通断控制的功能，为后续天然气组分、压力、流量监测设备提供符合检测要求的稳定气源，避免管输介质中的焊渣、凝析液、固体杂质进入精密监测仪表造成传感元件堵塞、测量精度失准的问题。组件采用双支路并行布局设计，正常工况下可单路运行、单路备用检修，无需切断主管道输送即可完成滤芯更换、阀门维护作业，适配站场连续不间断输气的运维需求。设计阶段充分考虑站场拱顶安装的承重与风载要求，所有支撑支架采用等边角钢焊接成型，支架底部预留地脚螺栓安装孔，可直接与站场混凝土支墩或钢结构管廊顶面固定，整体管路走向沿拱顶弧度做平行排布，避免与站场原有防雷接地、照明线缆桥架产生安装干涉。管路通径覆盖4英寸、6英寸、8英寸三个规格，主旁通转换段采用8英寸×4英寸异径管做变径过渡，匹配不同流量工况下的介质流速要求，过滤单元选用ANSI 300等级过滤器，内置30μm精度过滤滤芯，可有效滤除管输介质中携带的固体颗粒杂质，过滤器前后预留取压口位置，可直接外接差压表监测滤芯堵塞状态，当差压达到设定阈值时即可切换备用支路开展滤芯更换作业。流量调节段配置ANSI 300等级尼流量格栅调节器，可根据后端监测设备的进气流量要求做精准开度调节，保证进入监测仪表的介质流速稳定在传感器最佳测量区间，避免流速波动造成的测量数据跳变。管路连接位置，法兰连接采用WN对焊法兰，密封面选用突面形式，适配中压天然气输送的密封要求，小口径仪表接管位置采用NPT螺纹连接，配套1/2英寸螺纹O形圈做端面密封，杜绝螺纹连接位置的微泄漏风险。所有球阀均采用固定球结构，阀杆设置防吹出结构，密封副采用耐天然气腐蚀的氟橡胶材质，可在-29℃到80℃的介质温度范围内长期稳定工作，支架与管道之间采用U型管卡固定，管卡与管道接触面垫3mm厚橡胶垫，避免管道热胀冷缩位移时与金属支架直接摩擦造成防腐层破损。整体安装边界充分考虑站场运维操作空间，阀门手轮操作侧预留不小于600mm的操作距离，过滤器顶部预留不小于1000mm的滤芯抽出空间，所有管路低点设置排污接口，可定期排出管路内积存的凝析液与杂质，避免积液造成管路通径减小、介质带液的问题。
