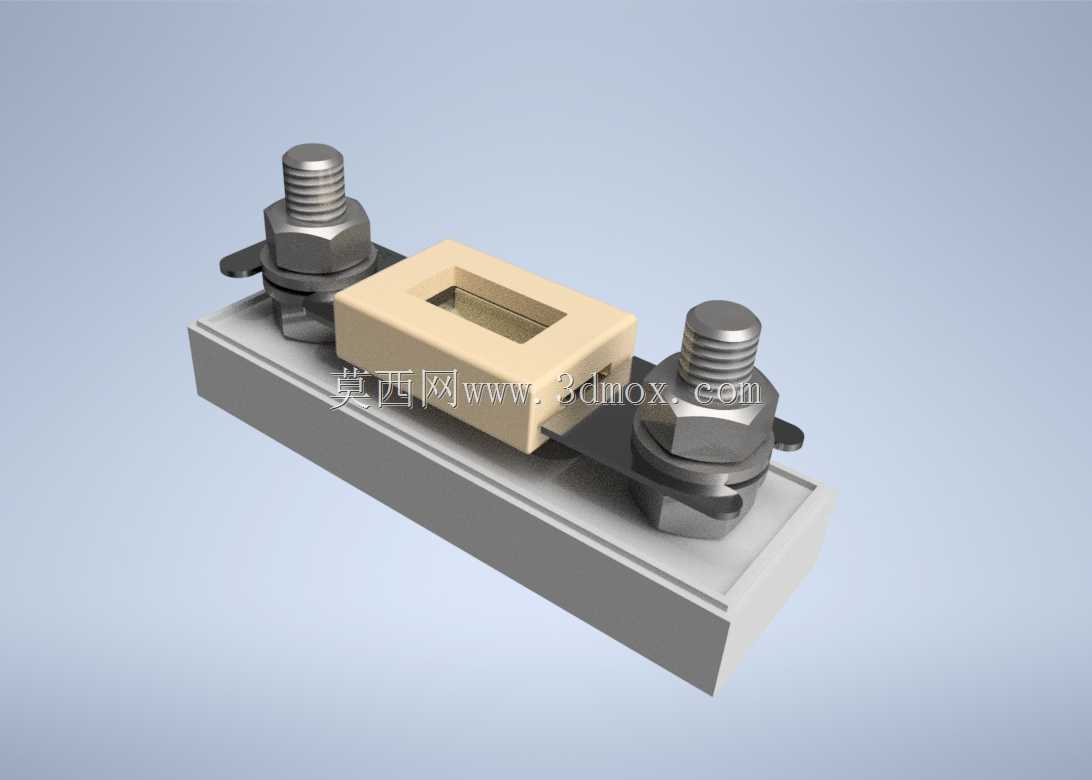

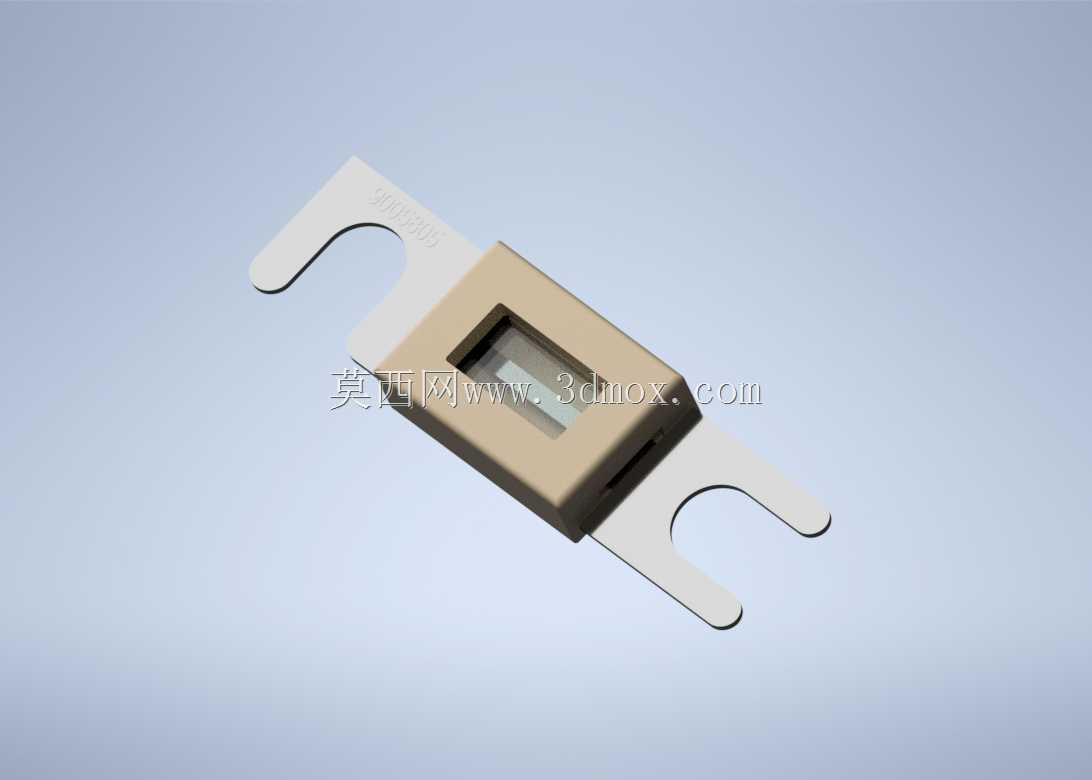

SIBA ANL 型插入式熔断器结构设计

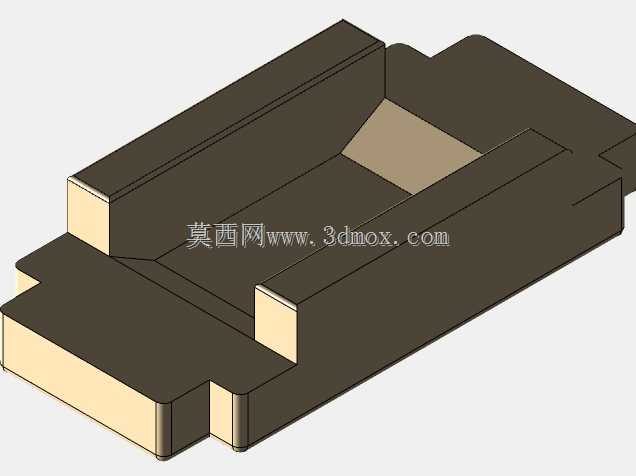

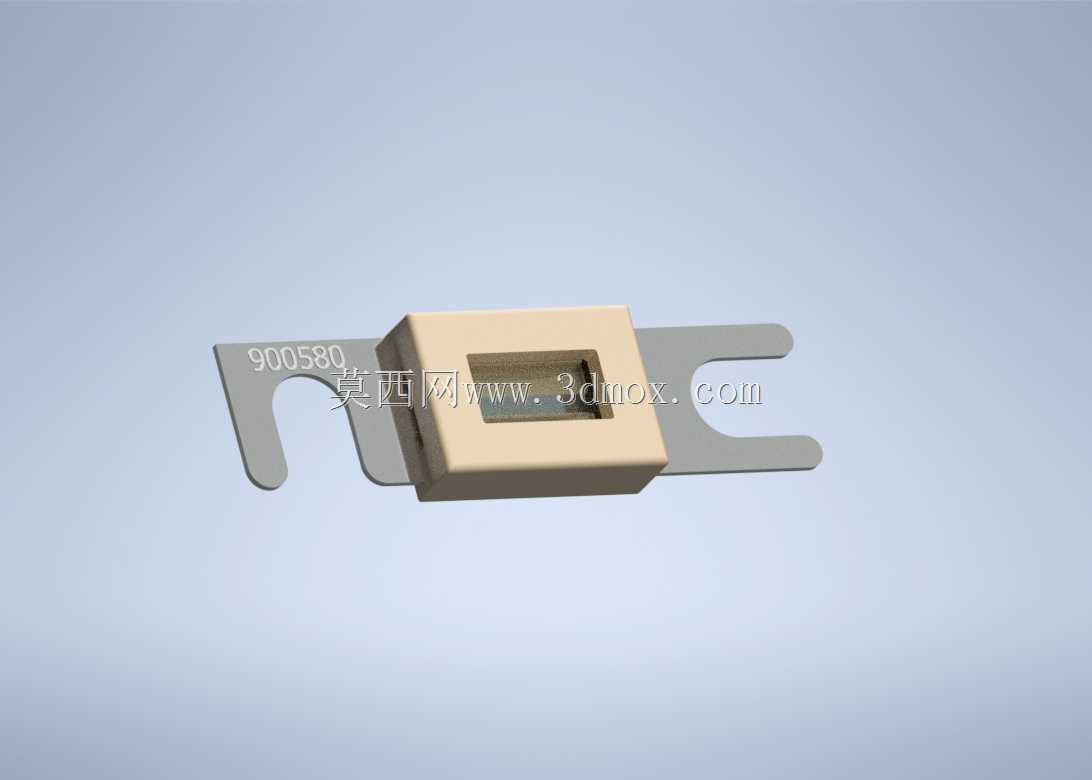

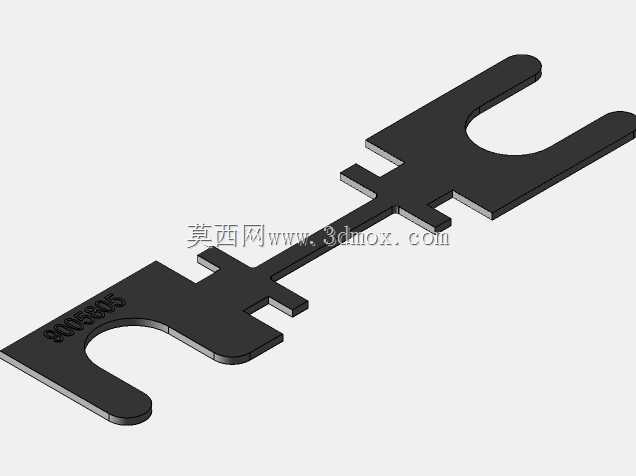

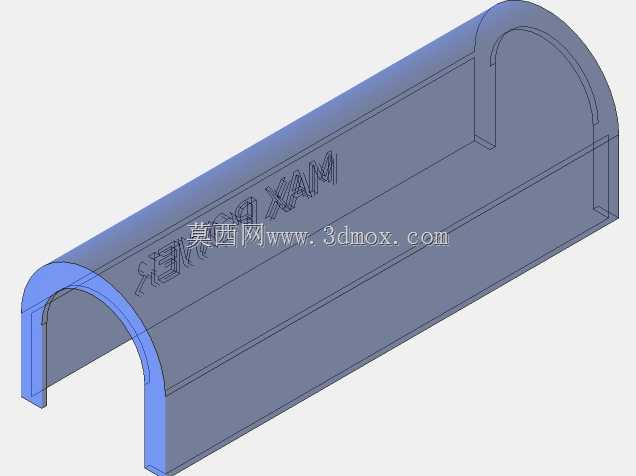

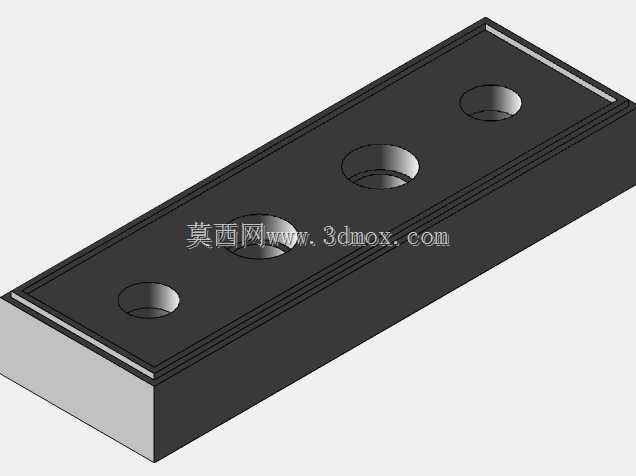

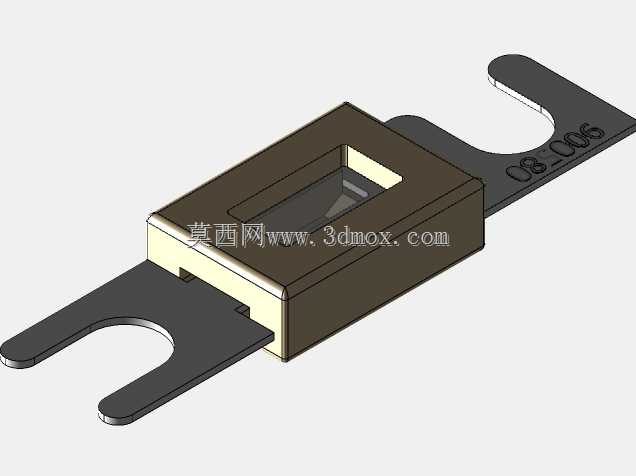

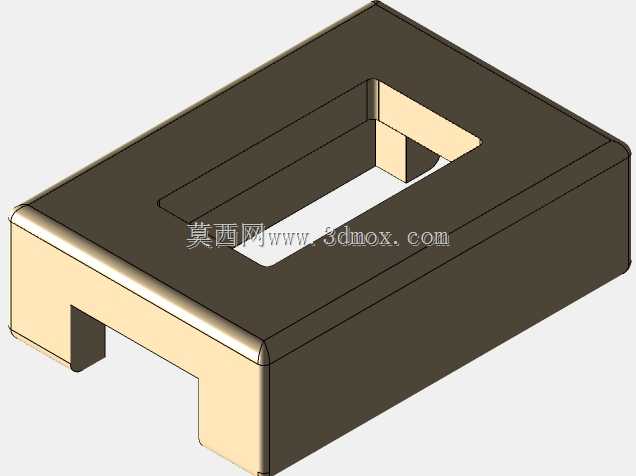

这款插入式熔断器的结构设计，核心围绕低压配电回路的过载与短路防护需求展开，日常多应用在工业控制柜、低压配电盘、小型机电设备的进线端，当回路电流超过额定阈值时，内部熔丝会快速熔断切断电路，避免后端用电设备因过流出现绕组烧毁、线路起火等故障。从结构布局来看，整体采用基座加载流组件加熔断体的三段式设计，底部的绝缘基座采用耐弧绝缘材质成型，表面预留了两个对称的安装定位槽，既可以通过基座底部的卡扣卡装在标准DIN导轨上，也能穿过基座两端的固定孔用螺丝锁装在配电板平面，安装边界适配行业通用的35mm标准导轨安装尺寸，两个接线端子的中心距严格匹配常规低压熔断器的安装孔位，替换同规格旧件时无需重新打孔调整布局。两侧的载流接线组件采用六角螺栓加锁紧垫片的结构，接线时可以将导线端头的冷压端子直接套在螺栓上，通过拧紧六角螺母实现可靠压接，垫片的防松结构能避免设备运行过程中因振动出现接线松动、接触电阻过大发热的问题，载流部件的接触面做了镀锡处理，既降低接触电阻，也能减缓长期使用后的氧化锈蚀。中间的熔断体安装位采用插槽式结构，熔断体插入后两侧的导电夹片会紧紧夹住熔断体两端的金属触头，保证载流路径的导通可靠性，熔断体外部的绝缘外壳采用耐高温的米色绝缘材质，即使熔丝熔断时产生瞬时高温，也不会出现外壳融化、电弧外泄的情况，外壳表面预留的观察窗口可以直接看到内部熔丝的状态，运维人员巡检时不用拆卸设备就能快速判断熔断器是否动作。设计过程中重点考量了爬电距离与电气间隙的合规性，两个带电接线端子之间、带电部件与安装基座边缘的距离都满足低压电器的安全规范，避免潮湿、多尘环境下出现沿面闪络问题，载流部件的厚度经过核算，能保证额定电流下的温升不超过标准限值，不会出现长期工作时过热老化的问题。
