立式鼓风机外壳结构三维设计

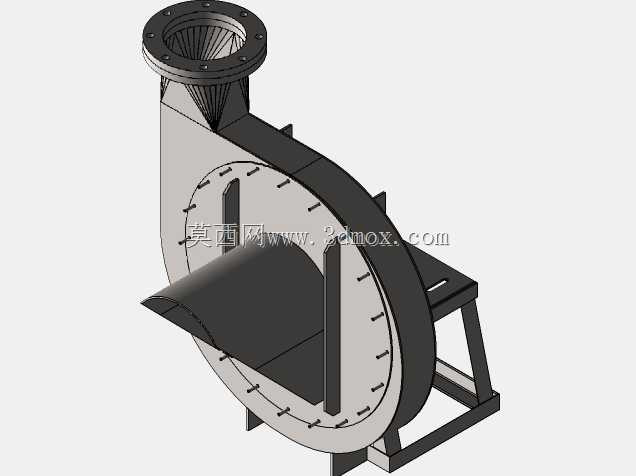

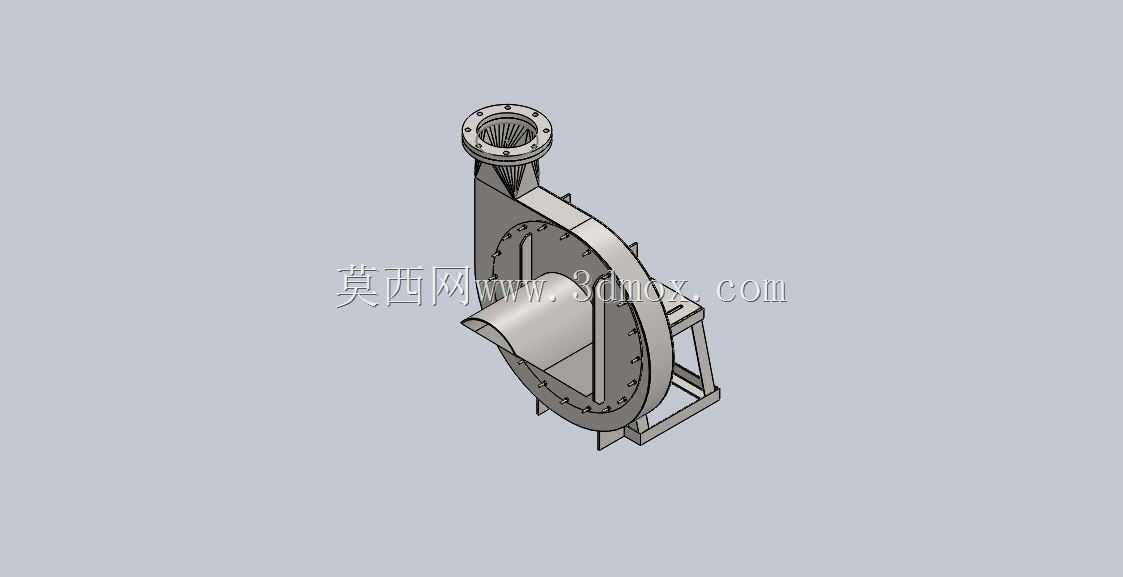

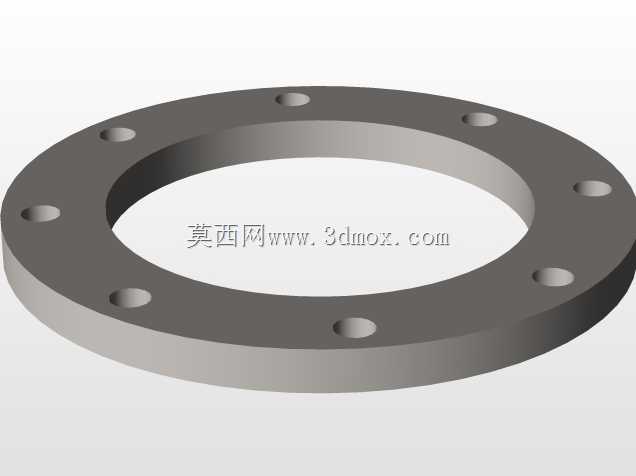

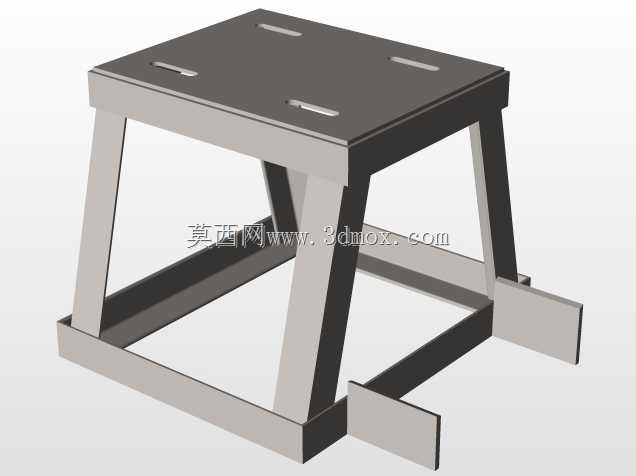

这款鼓风机外壳的结构设计，首先围绕工业现场的通风送风、低压气体输送场景展开，在建材生产车间的泥浆输送配套、厂区空气置换、工艺段送风等工况下都能适配，外壳作为风机的核心承压与导流部件，既要容纳叶轮等内部运转构件，还要保证气流在壳体内完成动能到压力能的转换，减少流道内的涡流损耗。从结构设计思路来看，壳体采用蜗壳型流道构型，顺着叶轮旋转方向逐步扩大过流截面，让气流在流出叶轮后可以平缓减速升压，避免截面突变带来的局部阻力损失；顶部设置的圆形法兰接口为出风口，对接外部送风管道时可通过法兰螺栓实现密封连接，侧部的接口为进风端，可对接进风管道或者加装过滤装置，适配不同的进气工况。底部的支架结构是设计中重点考量安装边界的部分，支架采用方钢焊接式的支撑构型，四个支脚预留了安装孔位，可直接通过膨胀螺栓固定在混凝土基础或者设备机架上，支脚的间距与高度经过匹配校核，既保证壳体安装后的稳定性，避免设备运转时的振动传导，也预留出了底部接线、排凝的操作空间，不会出现安装后维护操作空间不足的问题。壳体的壁厚设计兼顾了刚性与重量控制，在蜗壳的承压薄弱位置做了局部加厚处理，避免长期承压出现壳体变形，同时壳体上预留的装配定位孔，可精准匹配端盖、轴承座的安装位置，保证内部叶轮与壳体的同轴度，减少运转时的摩擦与振动。在实际应用中，这类外壳适配的鼓风机可用于车间岗位送风、除尘系统的负压引风、建材生产中的浆料搅拌配套送风，也可作为小型气力输送系统的动力源壳体，安装时需要保证支架的水平度，对接管道时避免额外的应力作用在壳体接口上，防止长期受力出现接口开裂的问题。流道的内壁设计做了圆弧过渡处理，没有突兀的棱角，既可以降低气流流动时的噪音，也能减少粉尘在壳体内壁的堆积，降低日常清理维护的频次。
