立式摆动式小型蒸汽机结构设计

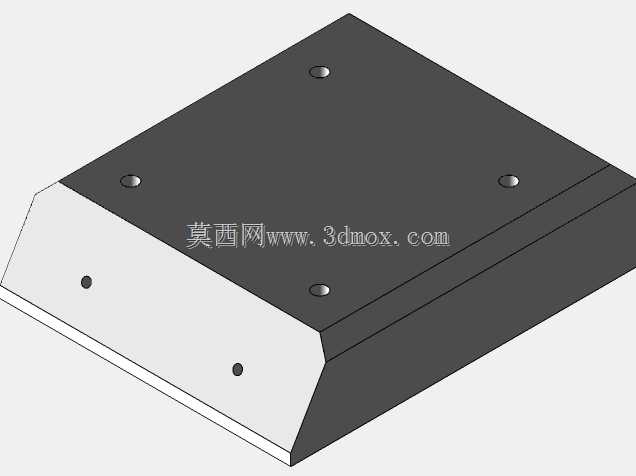

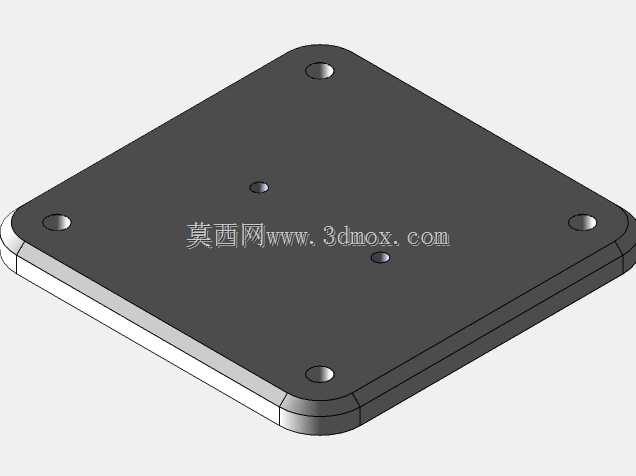

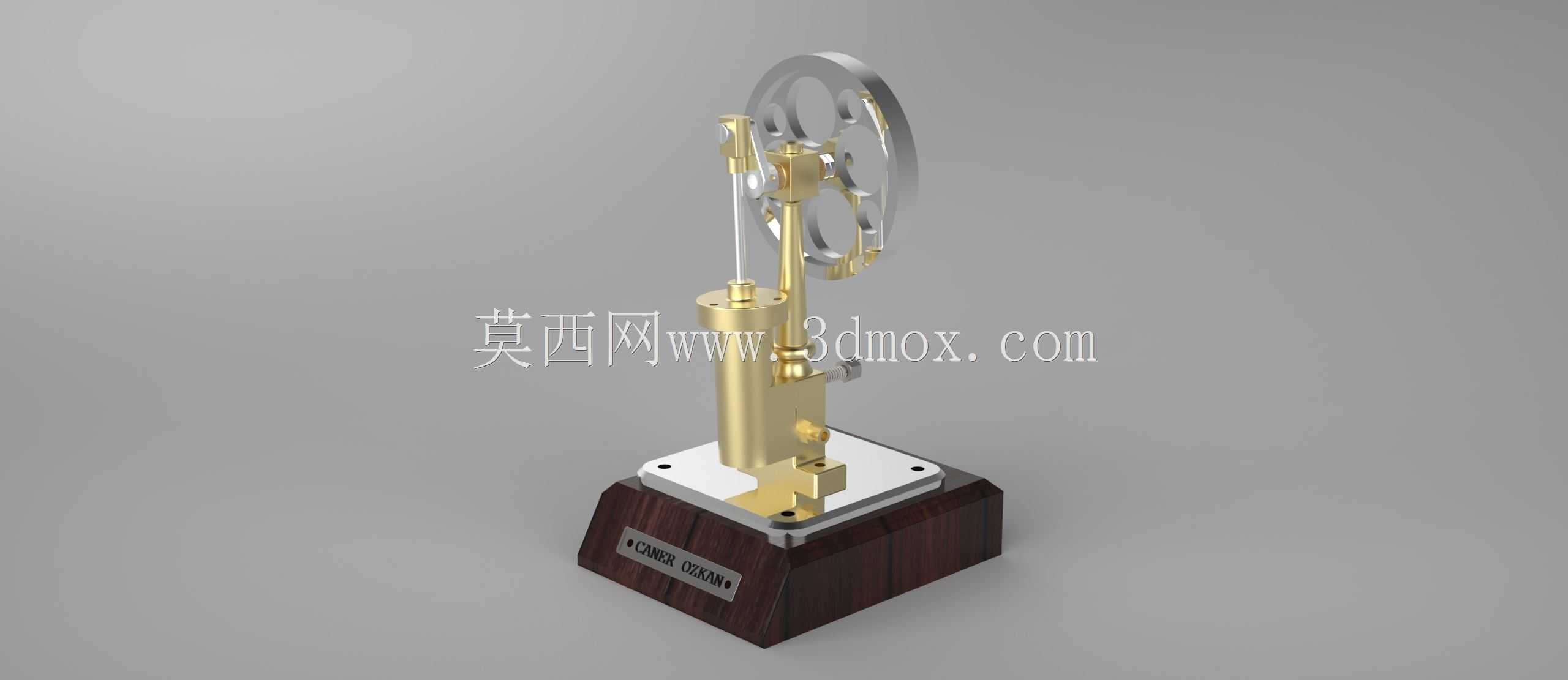

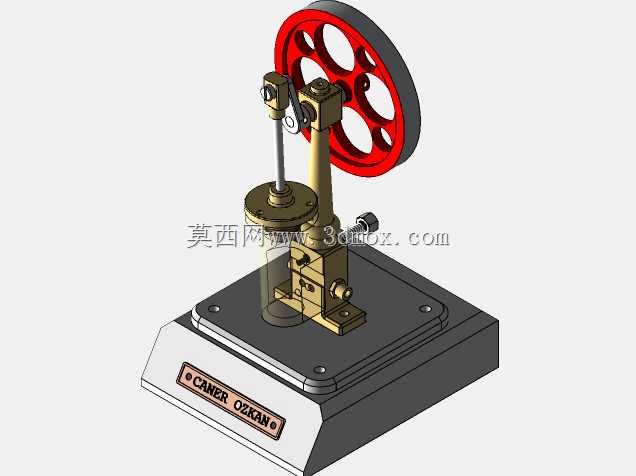

这款摆动式蒸汽机属于小型往复式动力装置，常应用于教学演示、小型动力模型驱动、热能动力原理验证场景，可直观展示蒸汽热能向旋转机械能的转换过程，也可作为小型复古动力装置为微型机械结构提供动力输出。整机采用立式布局，底座为带防滑垫的矩形安装基座，安装孔位分布在基座四角，安装边界需预留至少15mm的侧边操作空间，整体高度控制在200mm以内，底座长宽尺寸约120mm×100mm，适合固定在桌面或小型试验台架上使用。

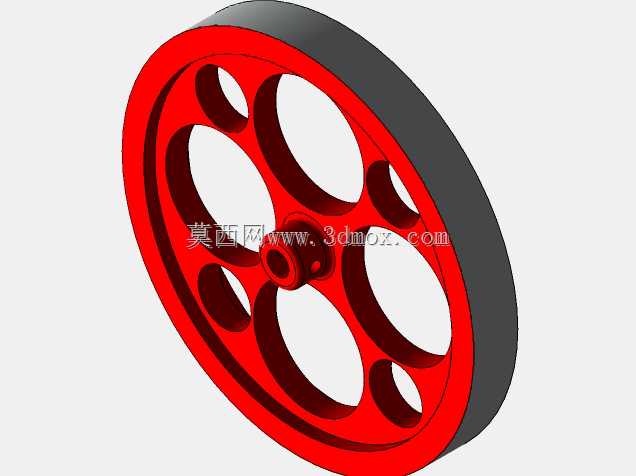

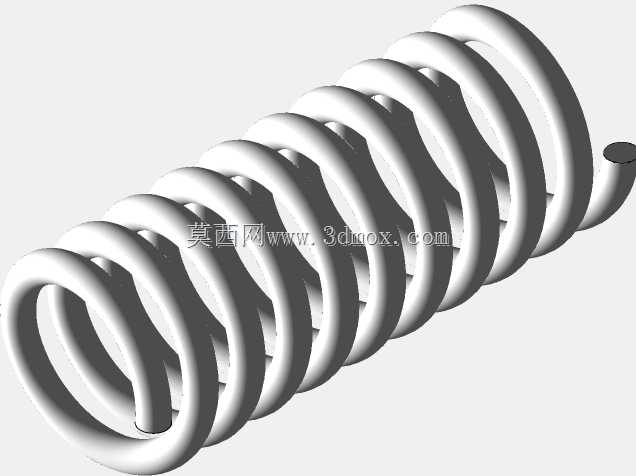

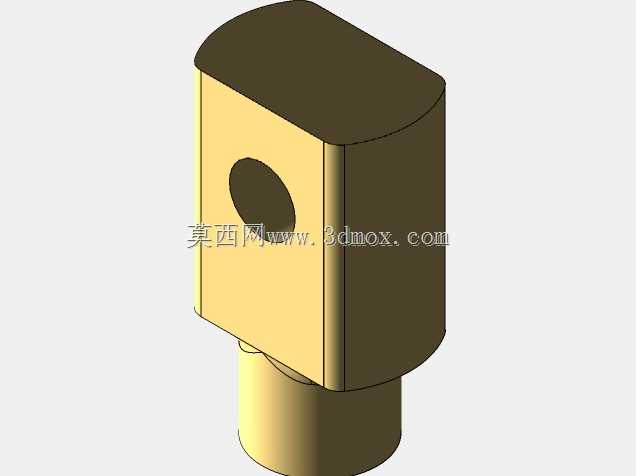

设计上采用摆动缸配气结构，省去了复杂的滑阀配气机构，缸体可绕支点小幅摆动，通过自身摆动完成进排气口的切换，大幅简化了结构复杂度，降低了加工与装配难度，同时减少了运动副的摩擦损耗。动力输出端采用带轮结构，大直径带轮既作为飞轮储存转动惯量，保证运转平稳性，也可通过皮带向外输出扭矩，带轮轮缘做了加厚处理，转动惯量匹配小型蒸汽机的输出特性，避免运转时出现转速波动过大的问题。

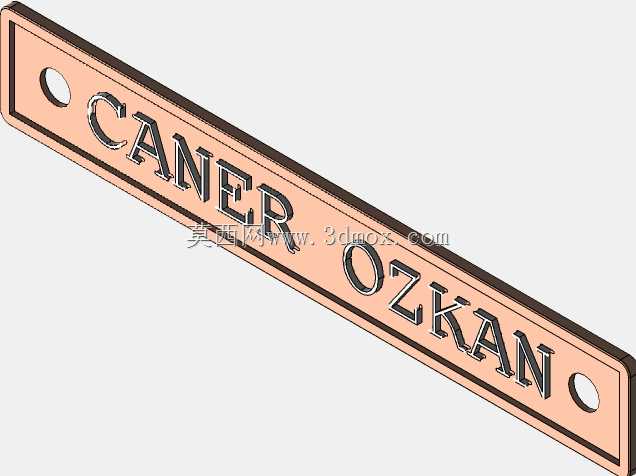

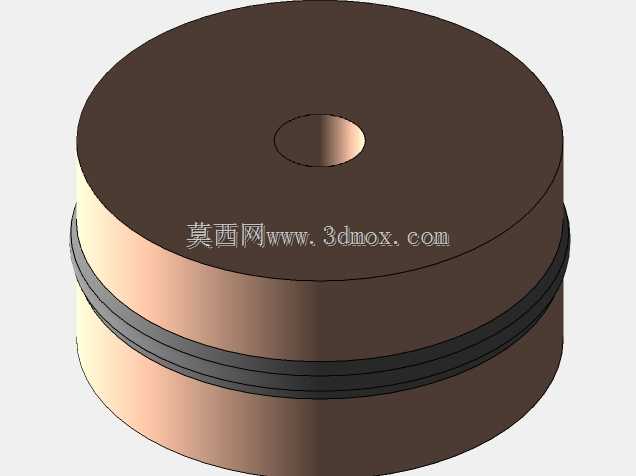

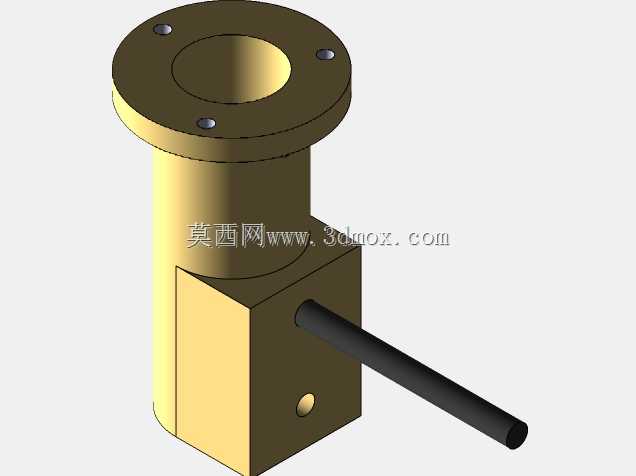

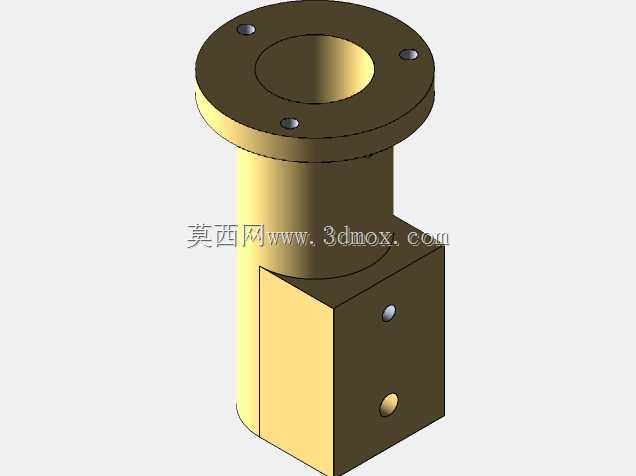

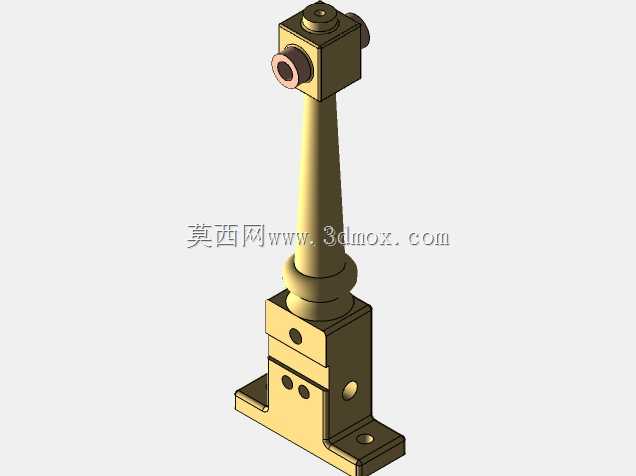

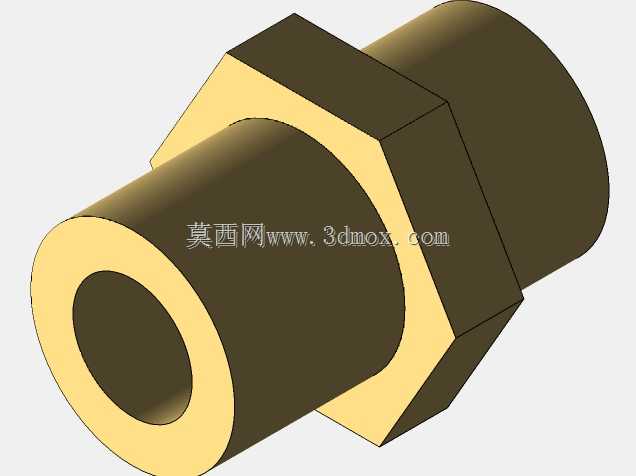

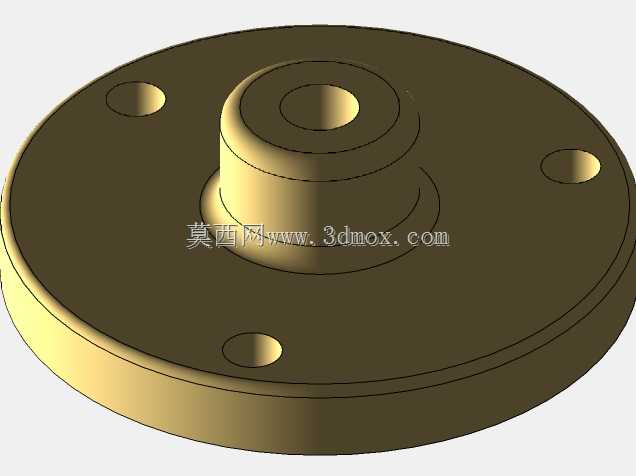

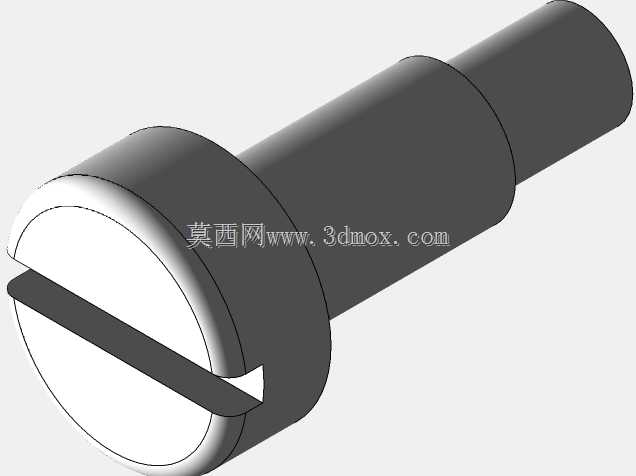

活塞与活塞杆采用一体式加工结构，减少了连接环节的间隙，传动精度更高，缸体与基座之间的摆动支点采用铜套衬套，耐磨性能优异，长期运转也不易出现松旷问题。立柱支撑结构将缸体与带轮轴座整合为一体，保证了各运动部件的同轴度要求，装配时无需反复调整对齐，降低了装配门槛。底座上的铭牌区域预留了标识安装位，可根据使用需求标注参数或标识信息。

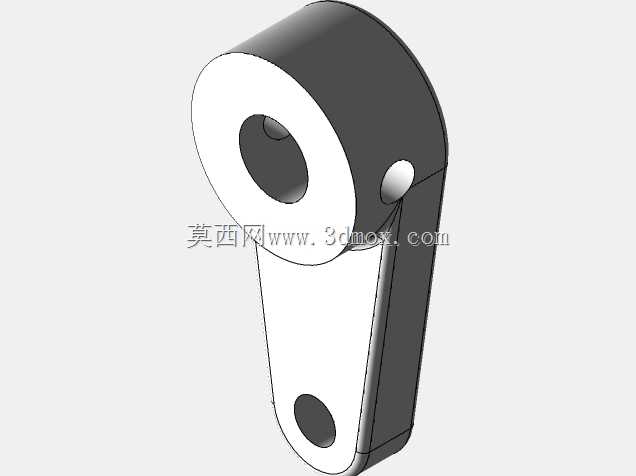

从功能特性来看，这款蒸汽机结构紧凑，运动部件少，维护简便，运转时通过蒸汽压力推动活塞往复运动，带动摆缸切换气路，同时通过曲柄连杆结构将活塞的直线往复运动转换为带轮的旋转运动，整体传动路径短，能量损耗小，适合低参数蒸汽工况下运行。在教学场景中，可拆解展示曲柄连杆传动、摆动配气、飞轮储能等经典机械结构，帮助学习者理解往复式动力机械的工作原理；在模型制作场景中，可作为小型动力源驱动微型车船模型、小型机械演示装置，还原早期蒸汽动力装置的运行状态。设计时充分考虑了小型化应用的安装需求，所有外露运动部件均做了圆角处理，避免操作时出现磕碰划伤，整体结构刚性充足，运转时振动幅度小，无需额外做减震处理即可稳定运行。
