线缆连接执行组件结构设计方案

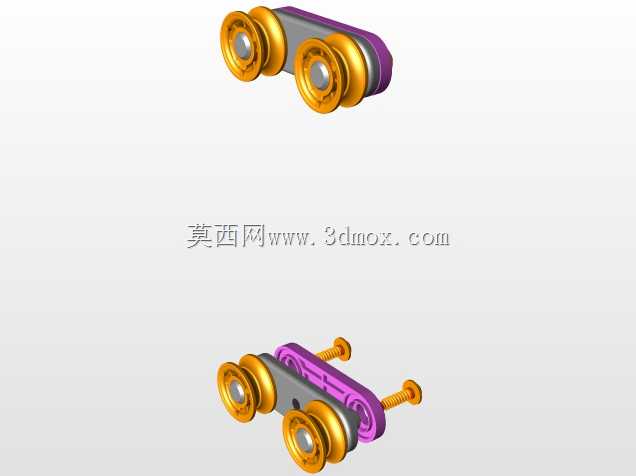

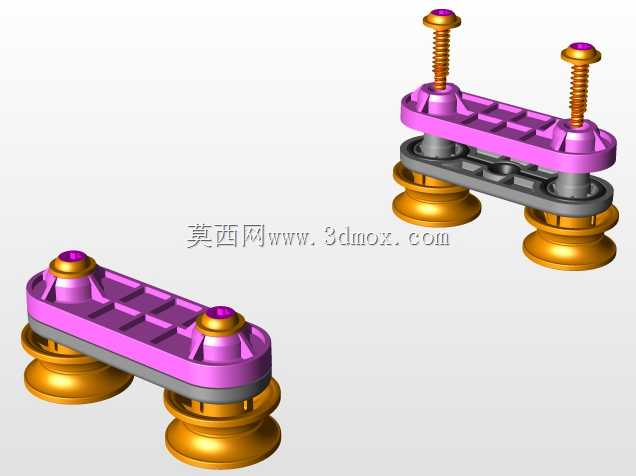

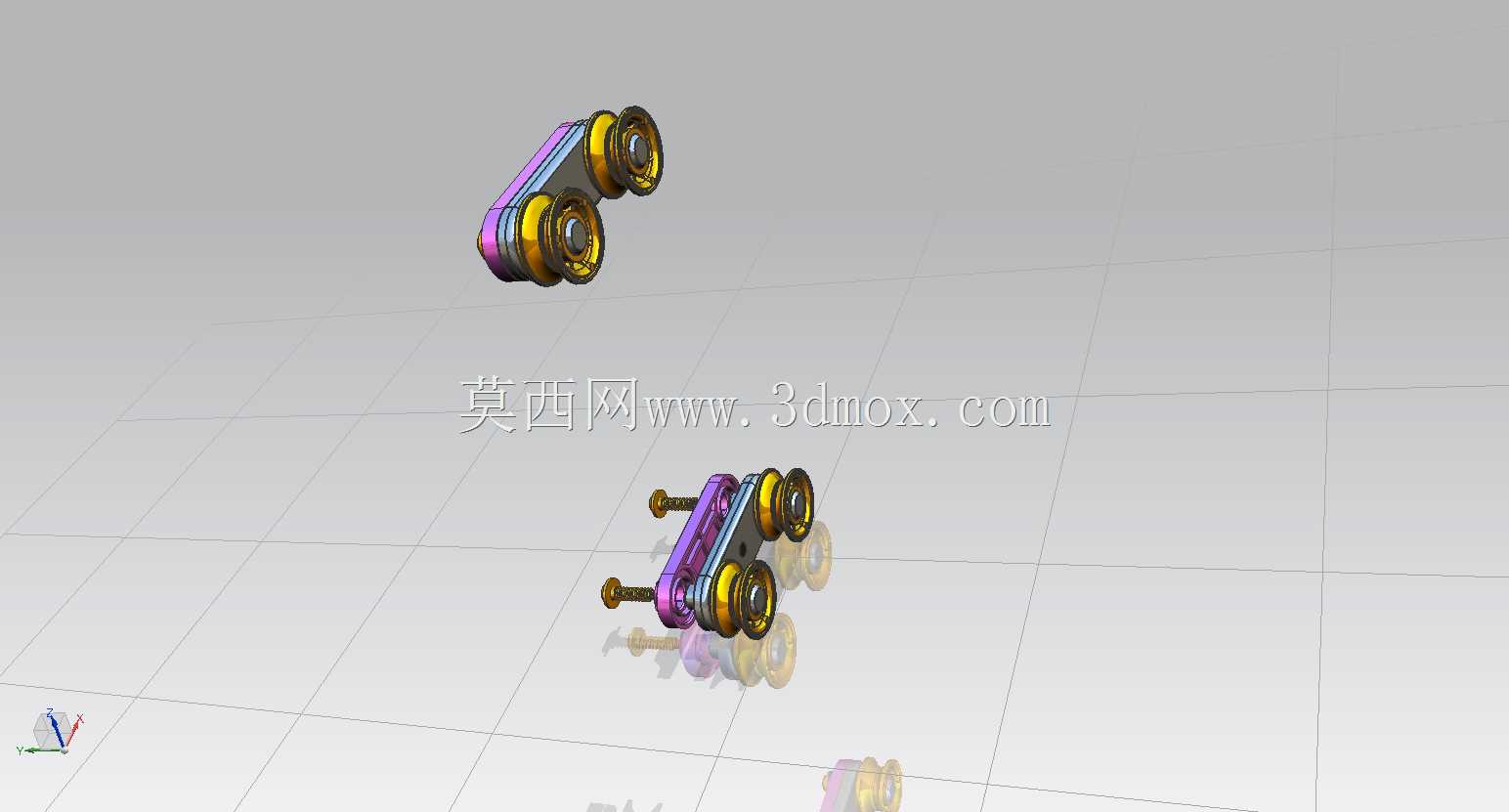

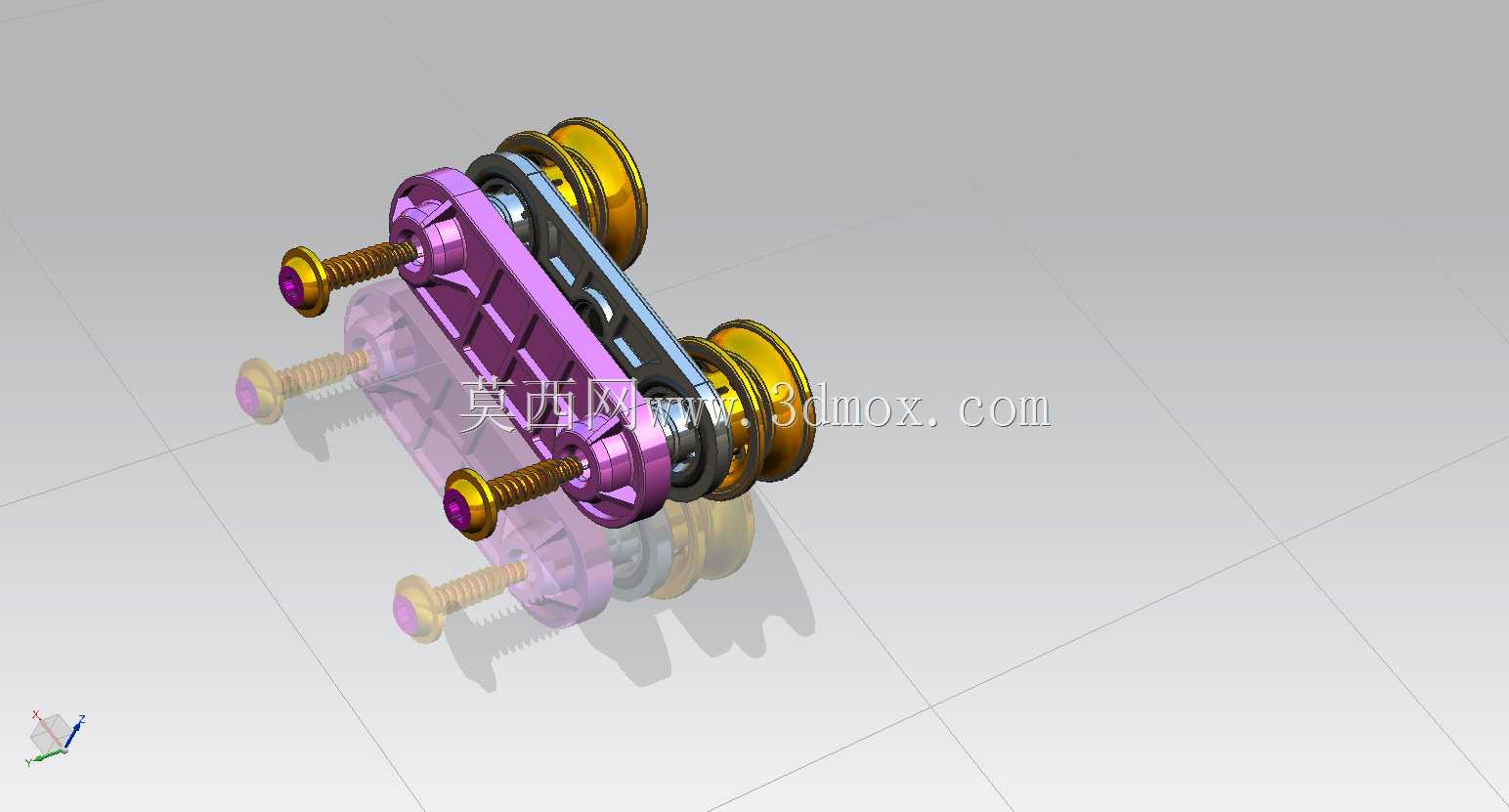

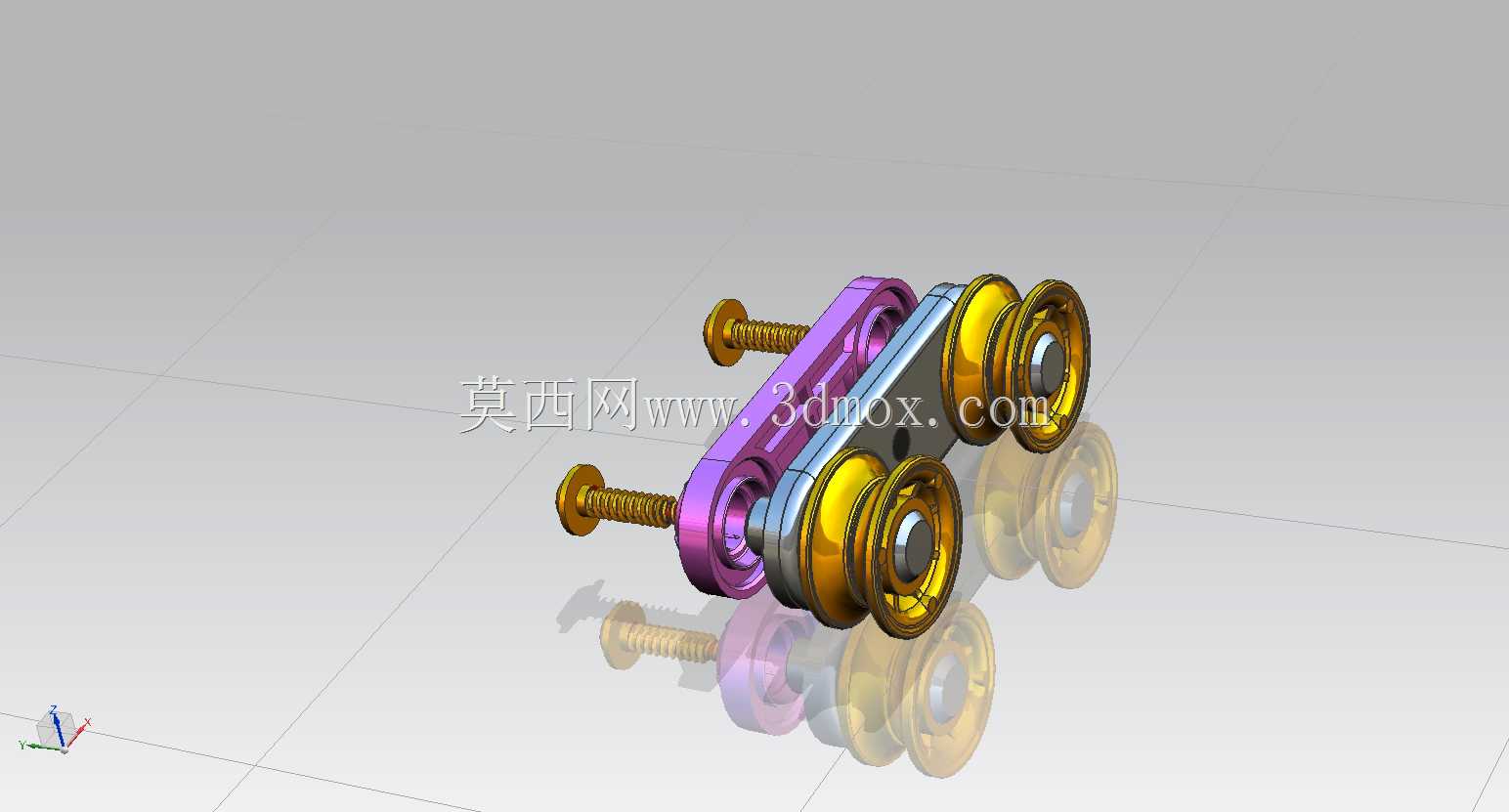

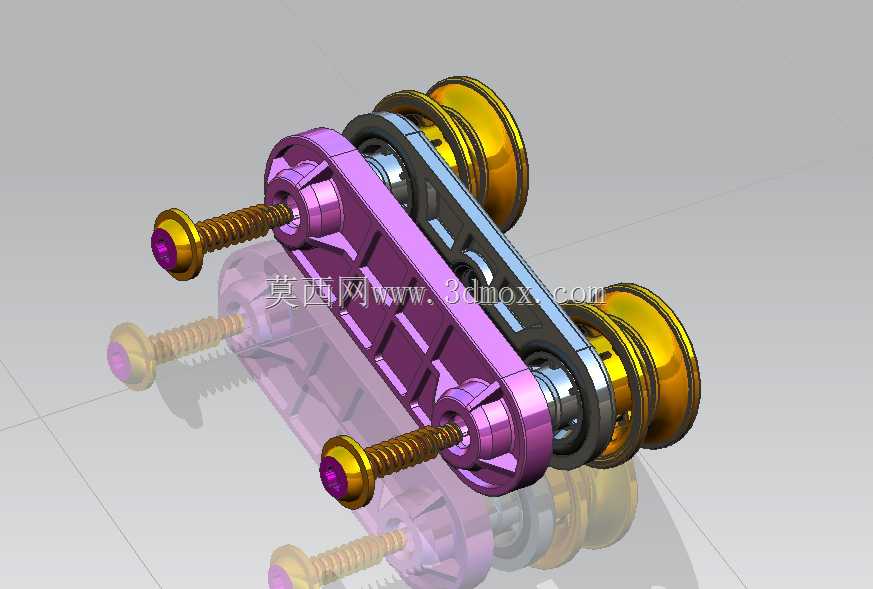

在工业电气布线、自动化设备内部走线、轨道交通车辆线缆布设等场景中，线缆连接的可靠性直接决定整套系统的运行稳定性，这款线缆连接执行组件正是针对这类场景开发的专用结构件。从结构设计逻辑来看，组件采用双侧对称滚轮组作为线缆夹持与导向的核心执行端，滚轮外圈做圆弧过渡处理，避免硬棱划伤线缆外绝缘层，滚轮内置转动副，在线缆穿设、拉扯调整过程中可随线缆动作同步转动，大幅降低线缆表皮的摩擦损耗，适配多股铜芯软线、带屏蔽层的控制线缆等不同类型线缆的布设需求。组件的主体支撑结构采用一体化成型的连接臂，两侧预留标准螺纹安装孔位，配套的全螺纹紧固件可实现组件在设备机架、走线槽侧壁、安装面板等不同基面的快速固定，安装基面的适配厚度范围覆盖1mm至6mm的常用钣金、型材安装场景，无需额外加工定制转接件。设计过程中充分考虑了安装边界的兼容性，组件整体外轮廓的最大宽度控制在42mm以内，滚轮组的中心距按照常用线缆的最小弯曲半径做匹配设计，避免线缆布设时出现小于允许弯曲半径的折角，防止线缆内部线芯断裂、屏蔽层破损等问题。组件的传动衔接部位做了间隙配合公差优化，滚轮转动无卡滞，连接臂与紧固件的配合面做了防松结构设计，在设备长期运行产生振动的工况下，不会出现紧固件松脱、组件移位的问题。从实际使用角度出发，这款执行组件既可以作为固定线缆的夹持定位件使用，也可以作为长距离走线过程中的导向支撑件，在自动化生产线的拖链系统末端、电气柜内部线缆分线处、户外设备的线缆进线端等位置都能适配，安装时只需根据走线方向调整组件的固定角度，即可实现线缆的平顺导向与可靠固定，无需复杂的调试工序。结构上没有冗余的设计元素，所有部件都服务于线缆夹持、导向、固定的核心功能，金属材质的主体结构具备足够的结构强度，可承受线缆拉扯时的纵向载荷，长期使用不会出现结构变形，能够满足工业场景下长期稳定运行的要求。
