疏浚作业重型B.D.Aftab下滑轮组结构

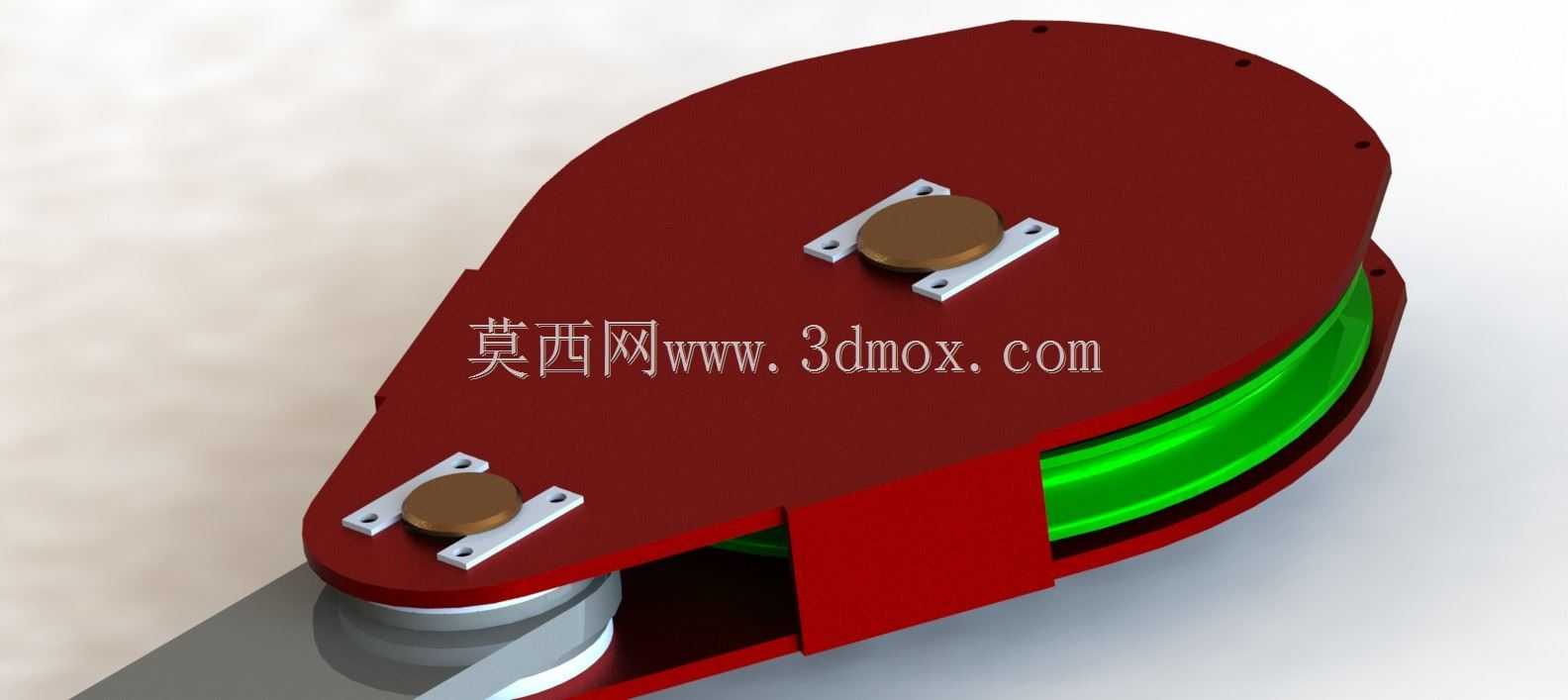

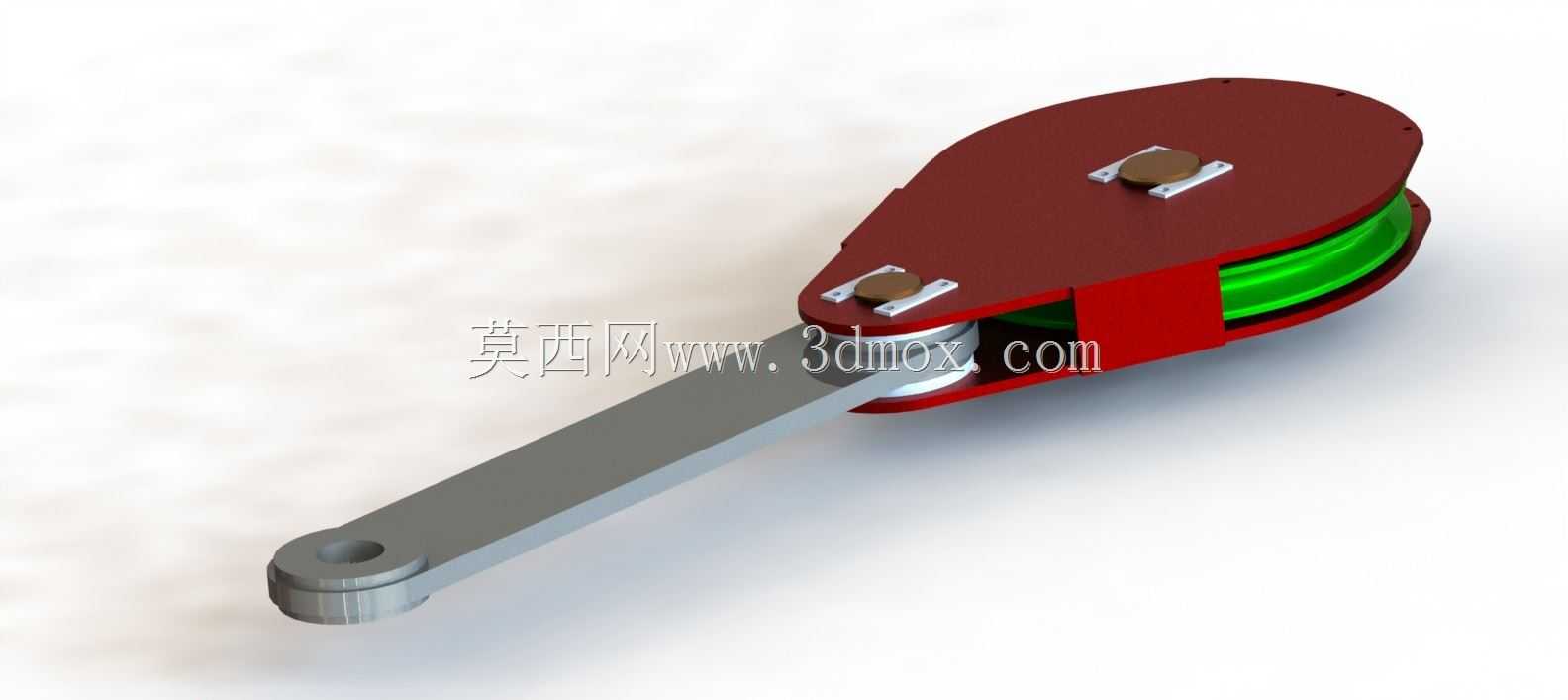

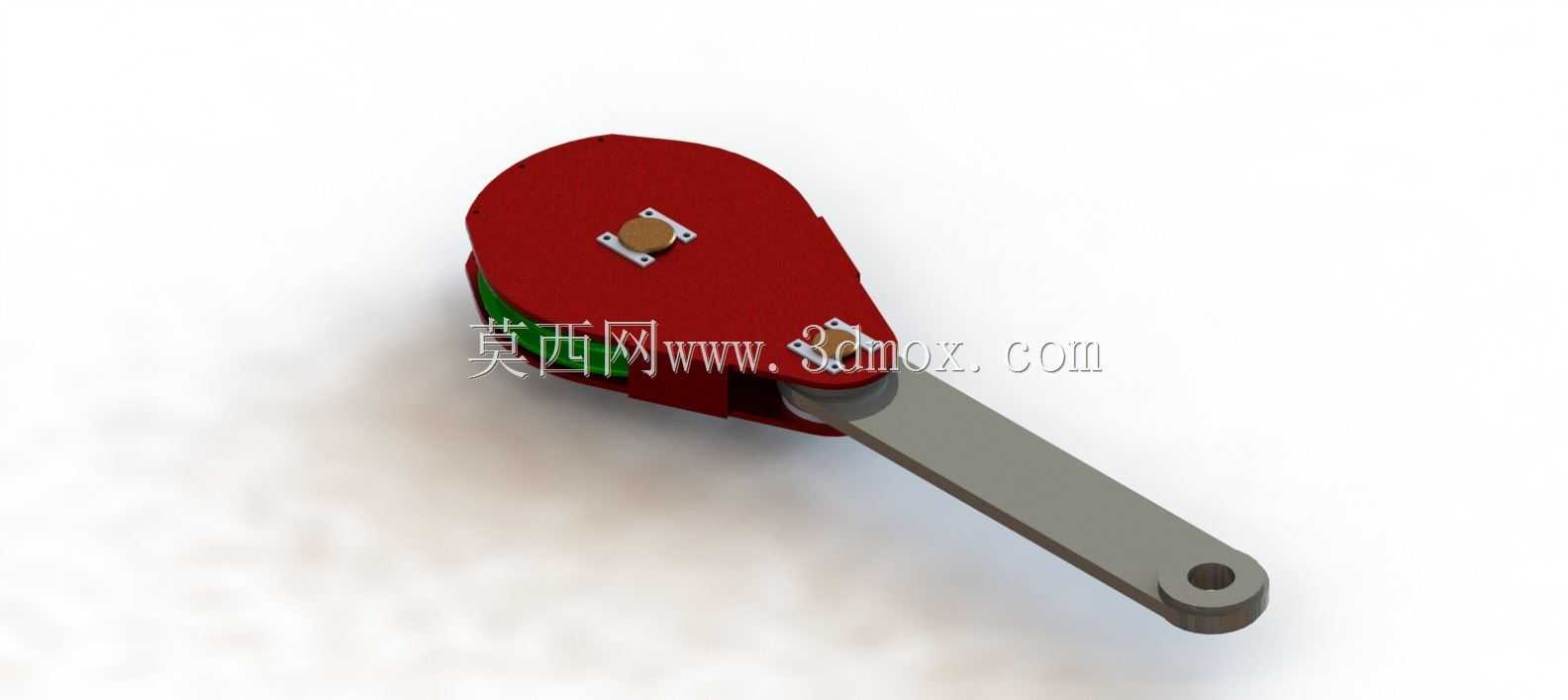

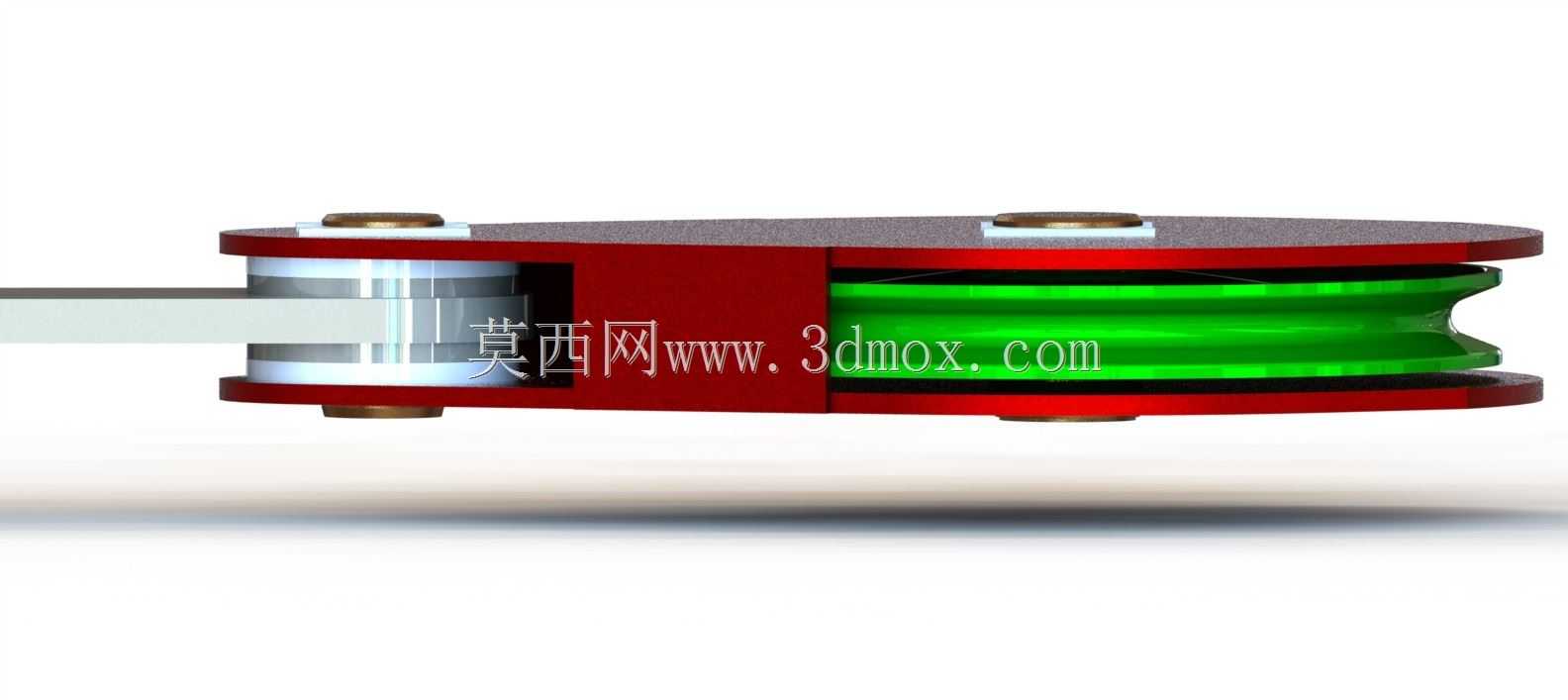

这款滑轮组主要面向疏浚工程的重载提升场景设计，适配抓斗式挖泥船、疏浚作业平台的梯斗升降工况，可在250吨额定荷载下完成水下疏浚构件的起升、变幅导向作业，承担钢丝绳转向、荷载传递的核心作用，是疏浚起重系统里直接决定作业安全冗余的关键受力部件。从结构设计逻辑来看，滑轮组采用单轮组带侧摆吊臂的结构形式，红色壳体为钢板焊接成型的护罩结构，内部包覆滑轮轮体，既可以避免作业过程中泥沙、碎石卡入滑轮绳槽，也能防止钢丝绳脱槽引发作业故障，护罩侧面预留的注油孔可直接对接润滑管路，不用拆解护罩就能完成轮轴的定期润滑维护，适配疏浚现场高湿度、高泥沙浓度的恶劣作业环境。端部的连接吊臂采用扁平长杆式结构，末端加工同轴销孔，可直接通过销轴与疏浚设备的臂架端头铰接，铰接位置预留的间隙可补偿作业过程中钢丝绳偏角带来的摆幅，避免滑轮组受侧向力导致轮体偏磨、轴承受损。设计过程中优先考虑了安装边界的适配性，吊臂的销孔直径、中心距参数匹配常规疏浚梯斗的铰接接口，整体外形的回转半径经过校核，在臂架变幅到最大角度时不会与周边的桁架结构、管路发生干涉，护罩外侧的安装座可固定防脱绳检测装置的触发件，能直接接入设备的安全监控系统，一旦出现钢丝绳脱槽情况可立刻触发停机保护。滑轮轮体采用轧制绳槽结构，绳槽的曲率半径匹配对应直径的起重钢丝绳，可降低钢丝绳的挤压磨损，延长钢丝绳的更换周期，轮体内部采用双列圆锥滚子轴承支撑，可同时承受径向荷载与作业过程中产生的轴向分力，适配疏浚作业中频繁变幅、荷载波动大的工况。壳体与吊臂的连接位置采用加强筋焊接结构，所有焊缝均做满焊处理并打磨应力集中位置，可承受长期交变荷载下的疲劳冲击，避免长期重载作业出现焊缝开裂的问题。在实际选型适配时，可根据作业的钢丝绳偏角范围调整吊臂的铰接间隙，根据现场的腐蚀环境选择壳体的表面防腐处理工艺，沿海作业场景可额外增加镀锌层提升抗盐雾腐蚀能力，内河疏浚场景可采用常规的防锈漆涂装即可满足使用需求。
