户外集成休憩座面光伏遮阳伞结构设计

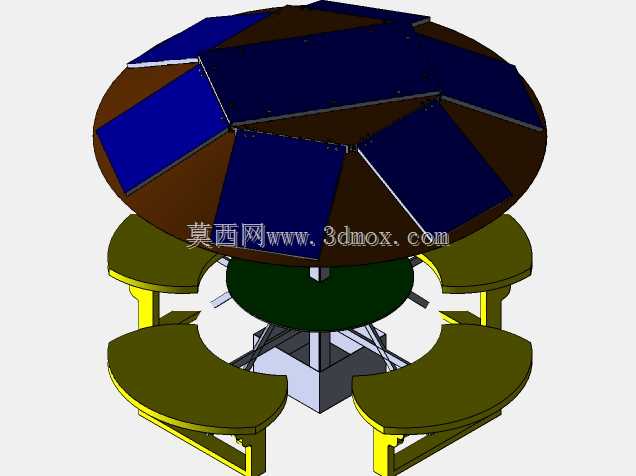

这款集成式光伏遮阳休憩装置，主要面向城市公共休闲区、景区步行道、园区露天等候区这类无固定供电配套的户外场景设计，区别于传统仅具备遮阳挡雨功能的户外伞，其将光伏发电模块与环形休憩座面做了一体化整合，无需额外布设外接供电线路，即可在遮阳的同时完成光能到电能的转换，可配套为周边小型用电负载比如USB充电端口、低功率照明灯具、环境监测传感模块提供稳定的低压直流供电。从结构设计逻辑来看，伞面采用多块多边形光伏板拼接成类圆形的遮阳覆盖面，替代传统的布艺伞面，每块光伏板通过独立的铰接支撑结构与中心伞骨主架连接，既保证了拼接后的伞面整体弧度符合雨水导流的倾斜角度要求，也能让每块光伏板保持合适的受光倾角，提升不同日照角度下的发电效率，拼接缝隙处做了密封压边处理，避免雨水顺着板缝渗漏到下方的中心支撑结构内。伞体下方的支撑结构采用中心立柱承载的形式，立柱中段设置了圆形置物台面，围绕立柱均匀布置四个分体式弧形座面，座面采用悬挑支撑结构与中心底座连接，每个座面的支撑腿直接落地传递载荷，避免所有承重都集中在中心立柱上，这种分体式座面的布局，既留出了中心区域的通行与置物空间，也能让落座人员之间保持合适的社交距离，同时弧形座面的轮廓与伞面的圆形投影边界匹配，保证落座区域完全处于伞面的遮阳覆盖范围内。安装边界方面，整套装置的底座采用方形配重结构，不需要做复杂的地面锚固，仅需将底座放置在平整硬化的地面上即可完成部署，整体占地投影直径与伞面覆盖直径保持一致，不会额外占用过多的公共通行空间，中心立柱的高度设置兼顾了遮阳覆盖范围与人员通行的头部净空要求，座面的离地高度符合人体工程学的休憩落座尺寸，长时间落座不会产生腿部疲劳。在结构细节处理上，光伏板的支撑框架采用轻量化的型材搭建，在保证抗风载荷强度的前提下尽可能降低上部结构的自重，减少下方支撑结构的承重负担，所有金属构件的连接位置都做了防锈防腐处理，适配户外长期日晒雨淋的使用环境，中心立柱内部预留了穿线空腔，光伏板的连接线缆全部从立柱内部走线，既避免线缆外露老化破损，也让整体外观更加整洁规整。
