一体针脚式有源蜂鸣器结构设计

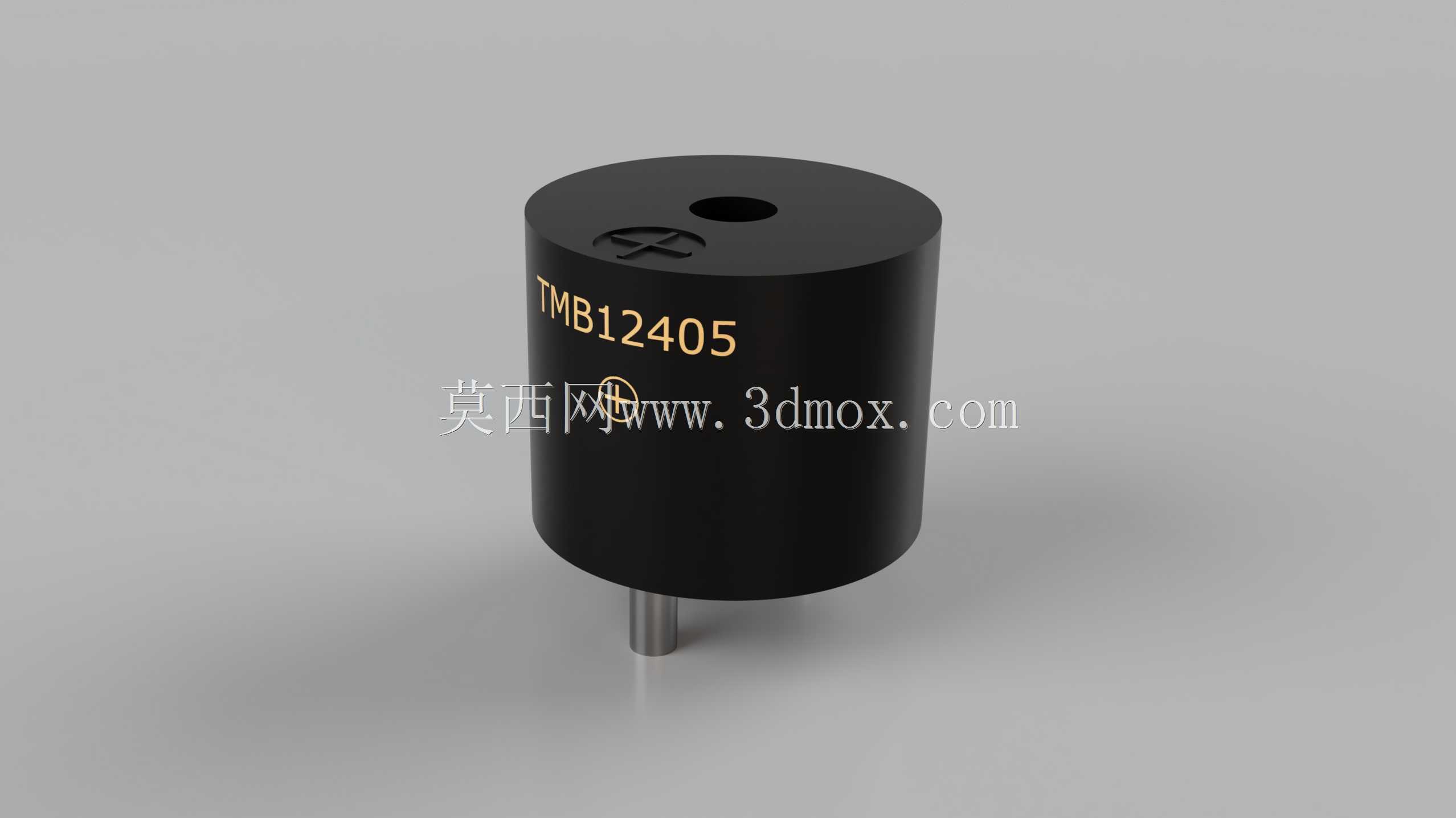

这款蜂鸣器采用圆柱一体化外壳设计，主体为黑色绝缘塑封结构，顶部预留一字调节槽与中心出声孔，单根金属插针从底部中心垂直引出，整体结构紧凑无多余突出结构，适配各类PCB板直插安装场景。在工控设备领域，这类蜂鸣器常被集成在PLC控制终端、设备操作面板、故障报警模块中，当设备出现过载、行程超限、参数异常等工况时，可通过驱动电路触发发出固定频率的提示音，无需额外搭配发声腔体即可达到足够的警示分贝，相比分体式蜂鸣组件省去了额外的组装工序，能有效降低生产线的插件加工成本。设计阶段优先考虑了批量生产的装配便利性，外壳采用一体注塑成型工艺，外圆公差控制在插件设备可自动抓取的精度范围内，底部插针的直径与长度符合通用直插元件的标准规格，可直接适配现有波峰焊生产流程，无需定制专用治具。顶部的一字槽结构并非装饰设计，而是预留的频率调节位，生产调试阶段可通过专用螺丝刀微调内部振荡磁路的间隙，校准发声频率与音量，确保同批次产品的发声一致性。从安装边界来看，圆柱外壳的径向尺寸适配多数小型电控盒的内部预留空间，插针伸出长度刚好满足PCB板焊接后的焊盘强度要求，不会出现插针过长触碰盒体内部其他走线、或是过短导致焊接虚接的问题。外壳表面做了哑光磨砂处理，既可以避免生产过程中外壳被刮花影响外观，也能减少外部光线反射对设备面板上其他指示灯的视觉干扰。在实际选型应用中，这类蜂鸣器无需额外搭建振荡驱动电路，只要接通匹配的额定直流电压即可持续发声，非常适合用在空间紧凑、对元件集成度要求较高的小型电气设备中，比如小型温控器、家用小电器控制板、便携检测仪器的提示模块，相比贴片式蜂鸣器，直插结构的抗振动性能更好，在有一定振动幅度的工业设备上使用时，不会出现脱焊掉落的问题。设计时还考虑了不同安装方向的适配性，圆柱对称结构不存在安装方向错位的问题，插件作业时无需额外识别元件方向，能有效提升SMT或手工插件的作业效率，减少因元件方向插反导致的生产不良率。
