粗加工坯料多工位移送工装设备结构

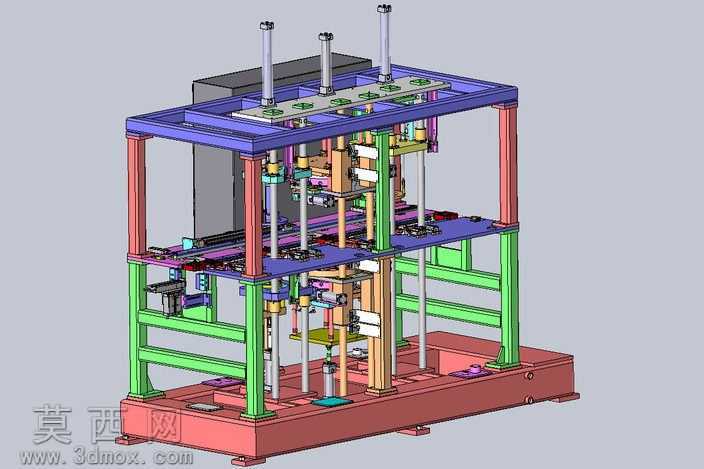

本作品为面向粗加工工序的坯料移送工装三维建模成果，建模过程中严格遵循机械设计的装配逻辑，对设备各组成部件进行1:1等比例还原，完整呈现设备的层叠式机架架构、移送执行组件、定位压合单元的全部细节。建模阶段优先搭建底部承托基座，采用加厚型承托底板搭配底部调平支撑脚的结构，为整台设备提供稳定的安装基准，基座上方依次搭建下层作业平台、中层安装平台与顶部驱动安装层，各层平台之间通过立式支撑立柱完成刚性连接，立柱搭配线性导向轴组件，为上下动作的执行单元提供精准的运动导向。模型对各运动组件的装配关系做了精细化处理：顶部驱动层布置多组竖向驱动缸，驱动端连接中层的压合执行组件，可沿导向轴完成稳定的竖向升降动作；中层平台设置多组坯料定位夹具，可适配粗加工后坯料的外形轮廓完成精准装夹，避免移送过程中坯料出现偏移；下层平台布置横向移送导轨组件，可带动装夹完成的坯料在不同工位之间完成精准移送，各传动部件的连接位置、紧固件排布、管线走向都在模型中做了清晰呈现。材质渲染阶段根据部件的实际功能赋予对应材质属性：支撑结构件采用铸铁哑光材质呈现厚重的承托质感，导向轴、传动杆件采用抛光金属材质体现加工精度，驱动部件外壳采用工程塑料材质做区分，不同功能的组件采用差异化配色进行标识，方便快速识别各单元的功能边界。设计思路围绕粗加工工序的坯料移送需求展开，针对粗加工后坯料重量大、定位精度要求高、移送过程需避免磕碰的特点，采用层式架构将驱动、装夹、移送功能分层布置，既压缩了设备的整体占地面积，又让各运动单元的动作互不干涉，多工位并行的结构设计可同时完成多件坯料的装夹与移送作业，有效提升粗加工工序的上下料流转效率，模型完整还原了设备的装配间隙、运动行程等关键参数，可直接用于后续的工程出图、运动仿真验证以及加工制造参考。
