老式双涡壳汤姆逊水轮机结构三维建模

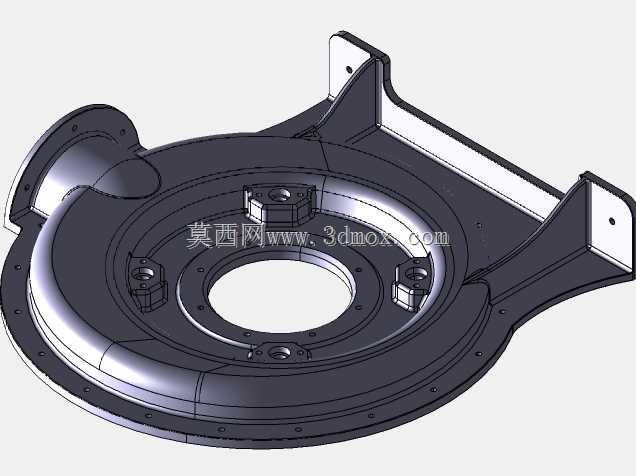

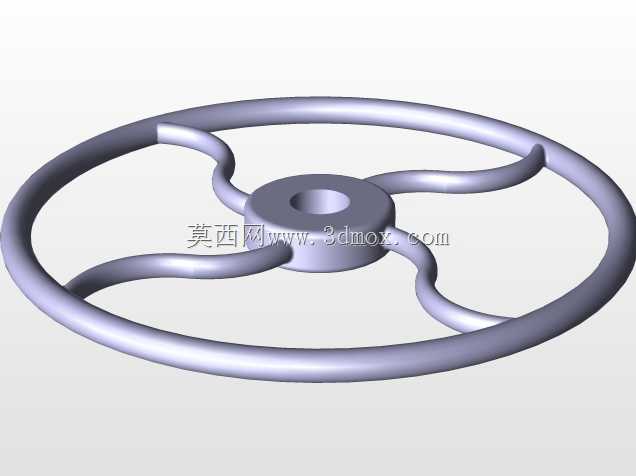

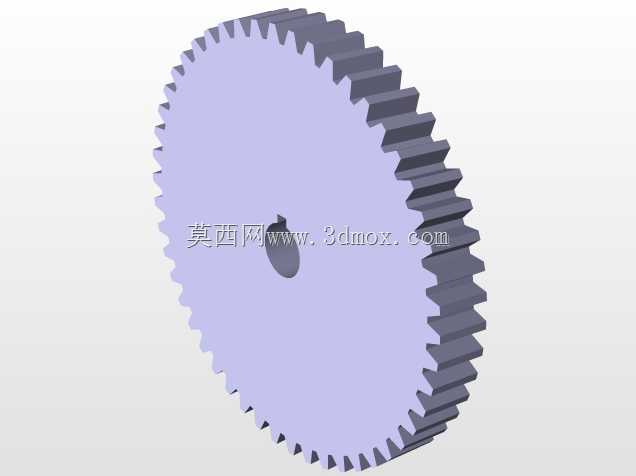

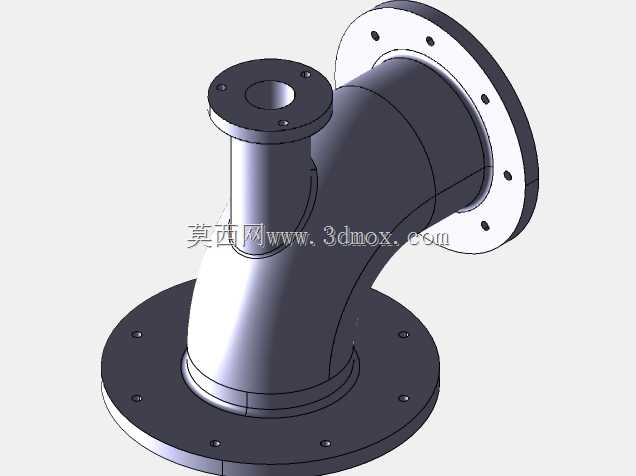

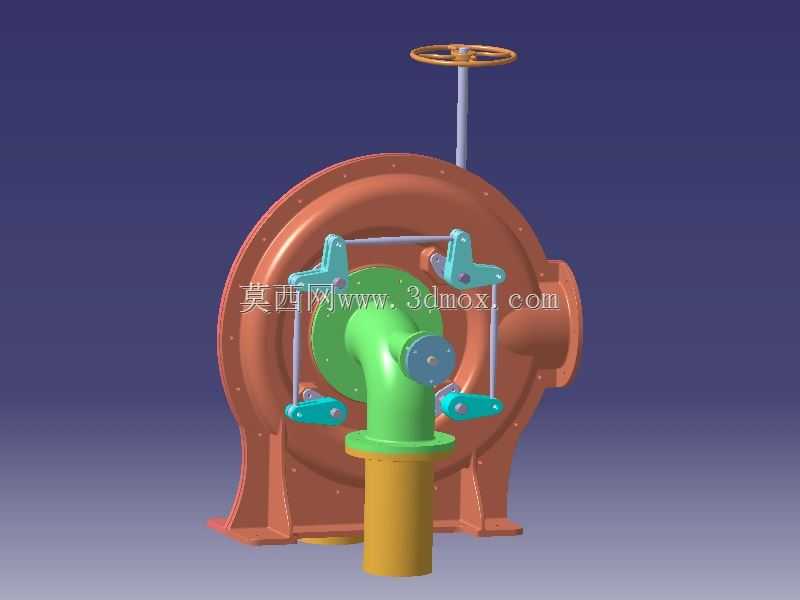

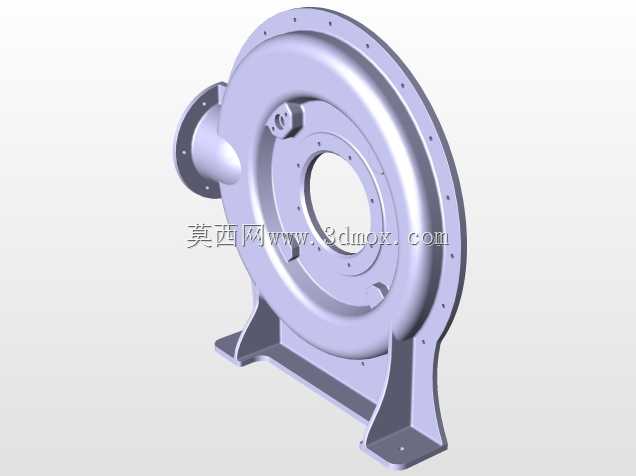

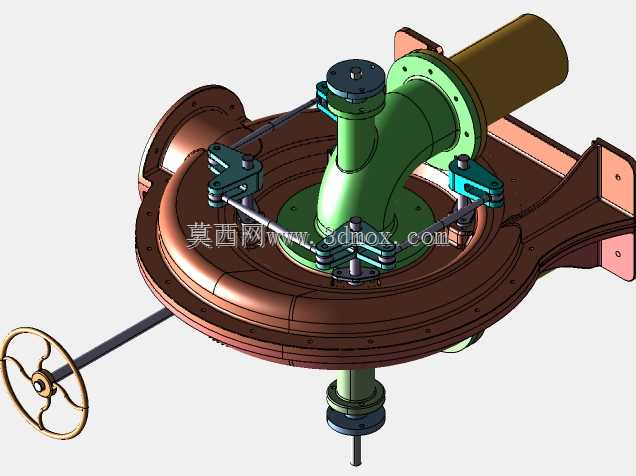

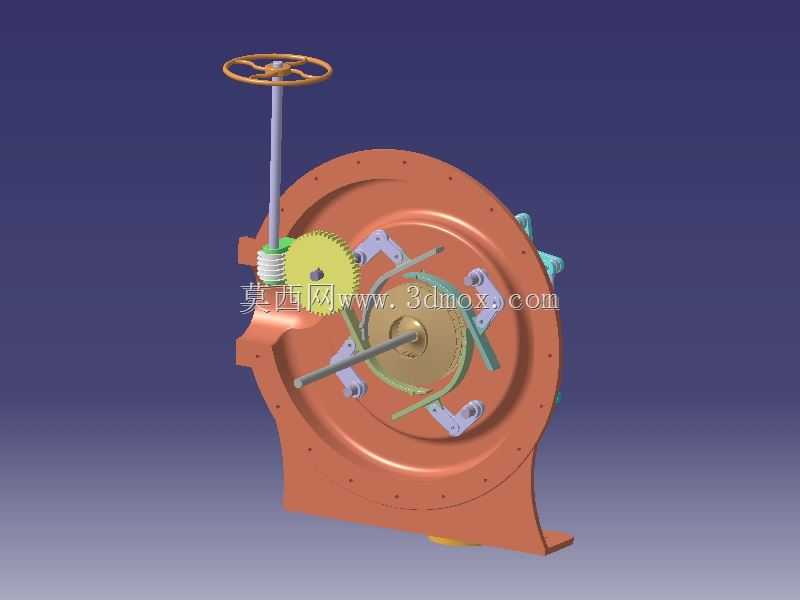

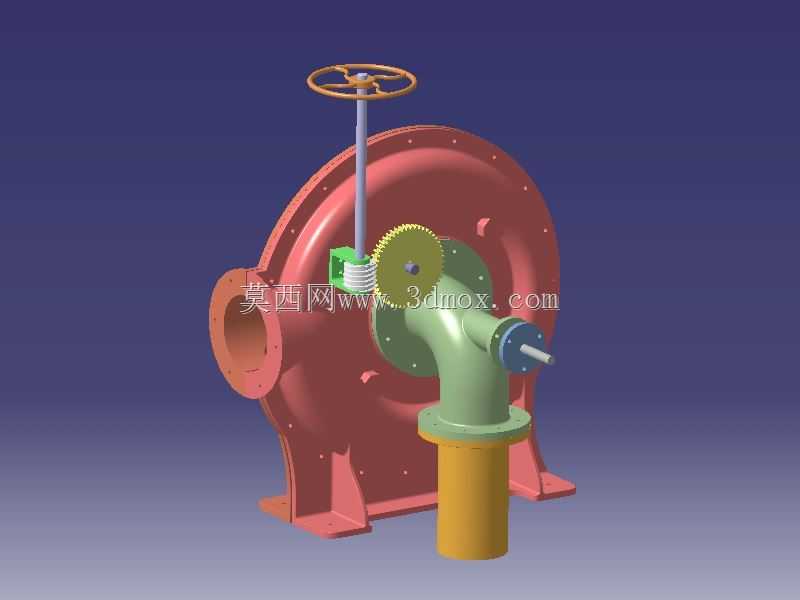

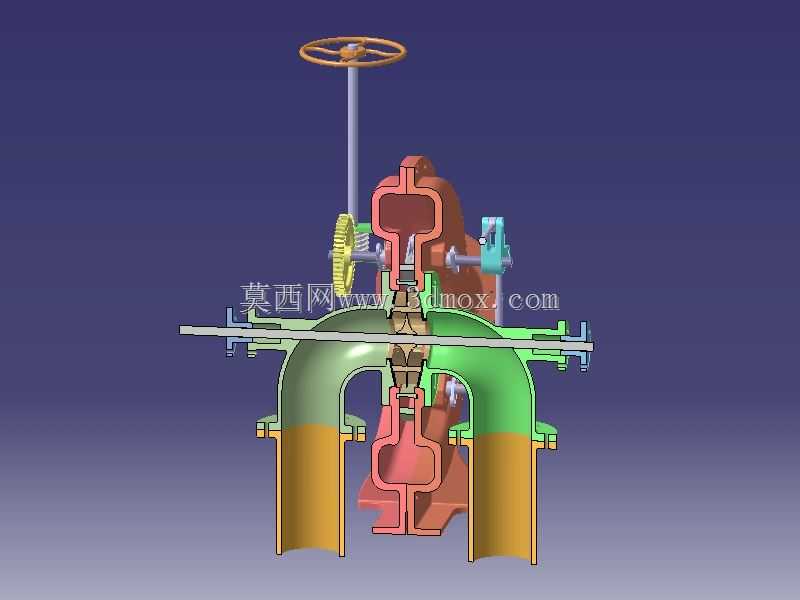

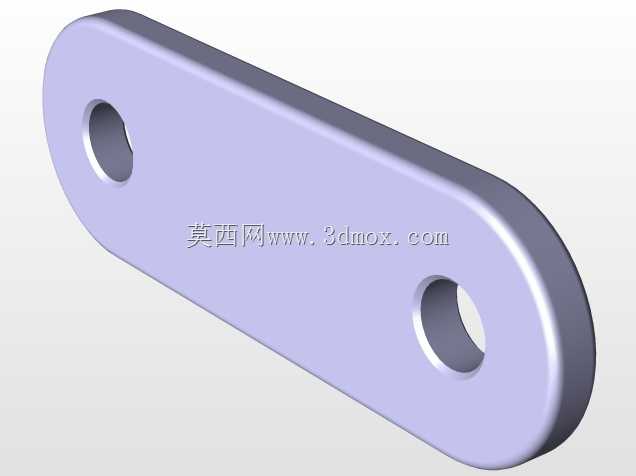

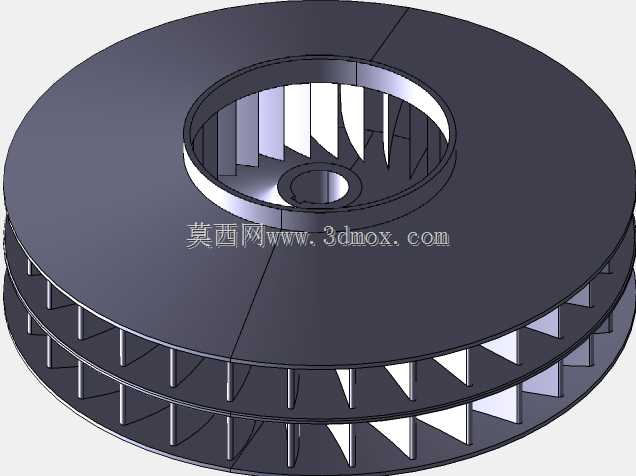

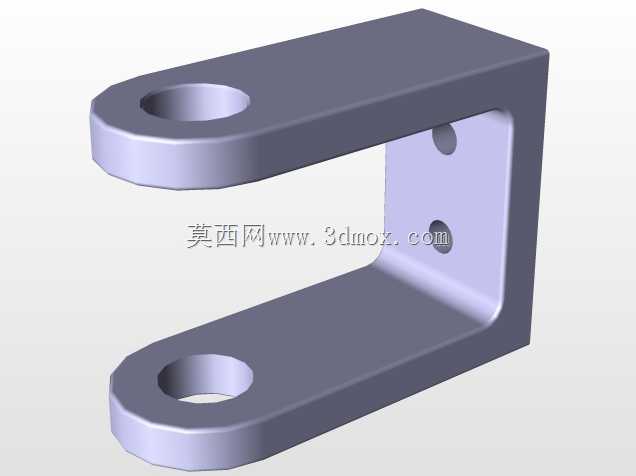

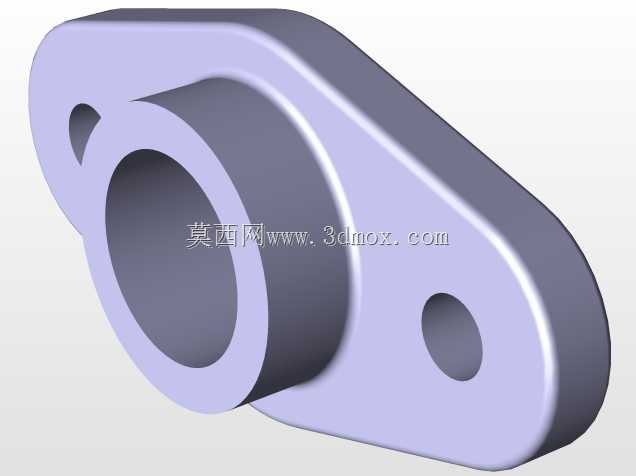

该模型还原的是早期工业场景中应用的双涡壳水轮机组，这类设备曾广泛部署在临河、临渠的磨坊、小型工矿厂区内，依靠自然水流的势能驱动转轮转动，为磨粉、小型机具作业提供稳定的机械动力输出，是电力普及前小型工业生产场景中十分常见的水力原动设备。从结构设计来看，设备主体采用分体式涡壳结构，红色涂装的涡壳部分为过流主体，采用双侧支撑脚的安装结构，安装时支撑脚直接通过地脚螺栓固定在混凝土基础台面上，涡壳侧向设置大口径进水法兰接口，可直接对接引水渠的输水管道，涡壳内部的流道采用渐变截面设计，能够将引入的水流均匀导向转轮区域，减少水流冲击带来的能量损耗。设备顶部设置手轮调节机构，手轮通过立式阀杆连接涡壳内部的导叶调节结构，阀杆侧部配套蜗杆齿轮传动副，转动手轮时即可通过齿轮传动调整导叶的开合角度，进而控制进入转轮的水流量，实现机组输出转速与扭矩的调节，齿轮副外侧设置半封闭防护壳，避免运行过程中杂物卡入传动结构影响调节精度。转轮输出端采用弯管引出式结构，输出轴端设置标准连接法兰，可直接对接作业端的传动轴系，将转轮产生的扭矩传递至磨盘、作业机具等负载端，输出轴配套密封端盖结构，可避免涡壳内部的压力水从轴接位置渗漏。设备下部设置立式排水短管，做功后的尾水可通过该短管直接排入下游水渠，短管采用法兰连接结构，可根据现场安装高度对接不同长度的尾水排放管道。从安装边界来看，该类设备整体安装时需要预留手轮操作的上部空间，侧向需要预留进水管道对接的操作空间，下部需要预留尾水管安装与检修的操作空间，支撑脚的安装孔位间距适配早期小型工业厂区的常规混凝土基础尺寸，不需要额外定制特殊规格的安装基座。建模过程中完整还原了设备的分体装配关系，涡壳的连接螺栓位置、齿轮副的啮合间隙、阀杆的导向结构都按照实际设备的装配逻辑进行还原，可用于早期水力机械的结构演示、传动原理教学，也可为小型水力利用设备的结构优化设计提供参考。
