给排水系统用泵体安装支撑固定套件

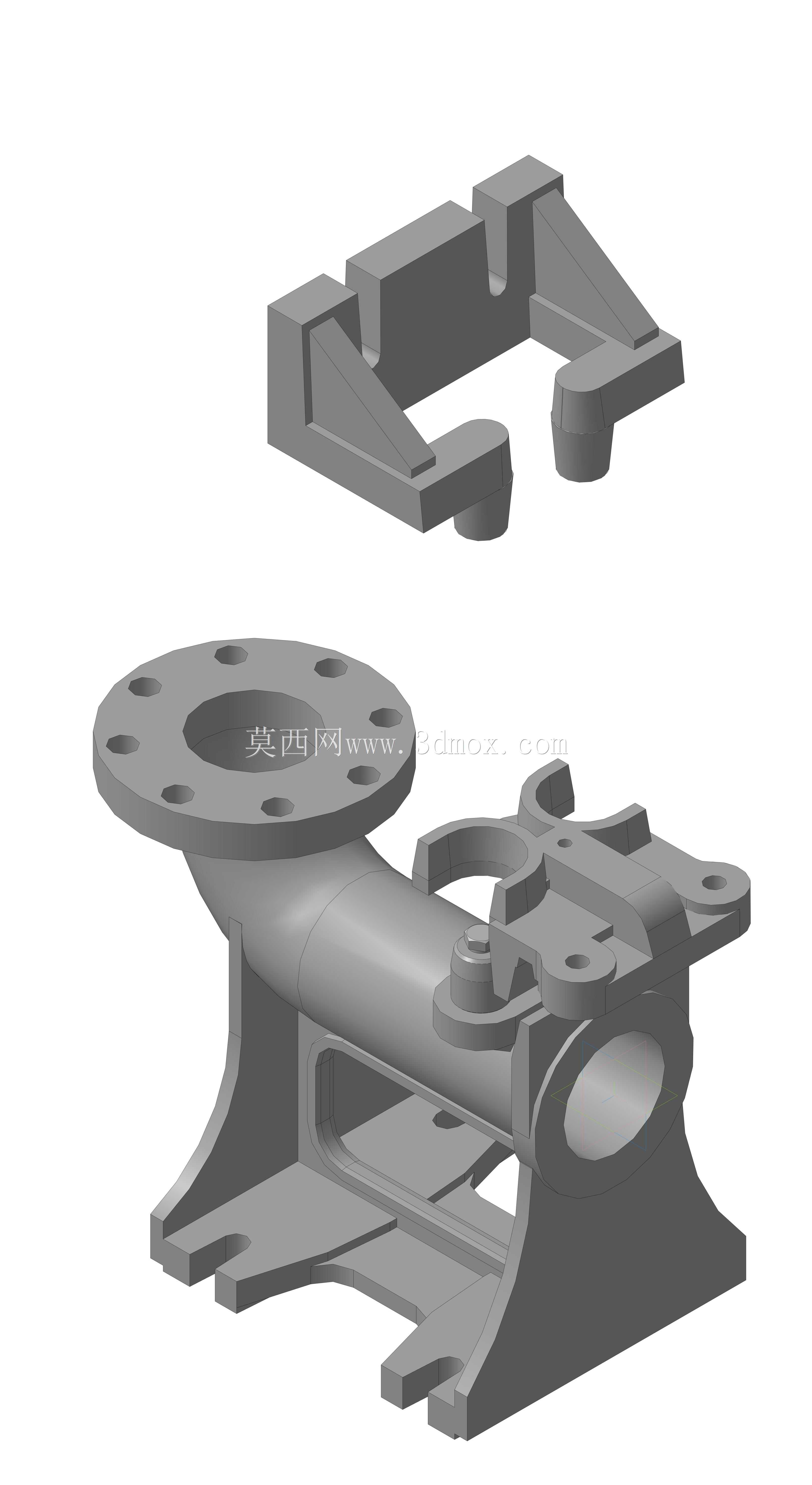

在民用建筑给排水、工业循环水输送、市政管网增压等场景中，泵组的安装稳定性直接决定整套管路系统的运行寿命与振动噪声水平，这套安装套件正是为解决泵体与基础、管路的衔接固定需求设计的。整套构件分为上下两部分，上部为卡箍式压架，下部为带法兰接口的集成式支撑座，二者配合可将泵体牢牢约束在预设安装位置，避免运行过程中因流体脉动、电机转动带来的位移偏移。下部支撑座集成了带标准螺栓孔的法兰连接端，可直接与对应通径的输水管道对接，法兰端面的平面度在设计时预留了密封垫片的压缩余量，能保证连接后的管路密封性能，避免承压工况下出现渗漏。支撑座底部的支脚设置了长条形安装孔，可适配基础预埋螺栓的位置偏差，降低现场安装的对位难度，支脚与座体之间设置了加强筋结构，可将泵体运行时的竖向载荷均匀分散到安装基础上，避免局部应力集中导致的构件变形。上部的压架采用U型开口结构，内壁弧度与泵体外壳的圆柱面完全贴合，安装时可从泵体上方扣合，通过两侧的连接螺栓与下部支撑座锁紧，无需对泵体本体做额外打孔改造，适配同规格系列泵体的加装固定需求。设计过程中优先考虑了安装边界的兼容性，支撑座的法兰端中心高度与常规给排水管路的布设高度匹配，无需额外加装变径接头或抬高基础，压架的锁紧行程预留了足够余量，可兼容泵体外壳的尺寸公差，同时在压架与泵体接触的位置预留了橡胶减震垫的安装槽，可阻断泵体振动向安装基础的传递路径，降低系统运行的噪声水平。从结构受力角度看，下部支撑座的流道部分采用圆滑过渡设计，减少流体经过时的阻力损失，座体的壁厚根据承压等级做了差异化设计，流道承压区域壁厚满足1.6MPa工作压力的强度要求，支脚与安装面的接触面积经过核算，可承受泵组满负荷运行时的动载荷与静载荷总和，避免长期运行后出现基础沉降或构件开裂。现场安装时，可先将下部支撑座通过底部螺栓固定在混凝土基础或钢制安装架上，对接好两端管路后将泵体吊放至支撑座的定位槽内，再扣合上段压架，逐步对称锁紧连接螺栓即可完成泵体的固定，整套安装流程无需复杂工装，单人即可在短时间内完成操作，大幅提升现场施工的效率。
