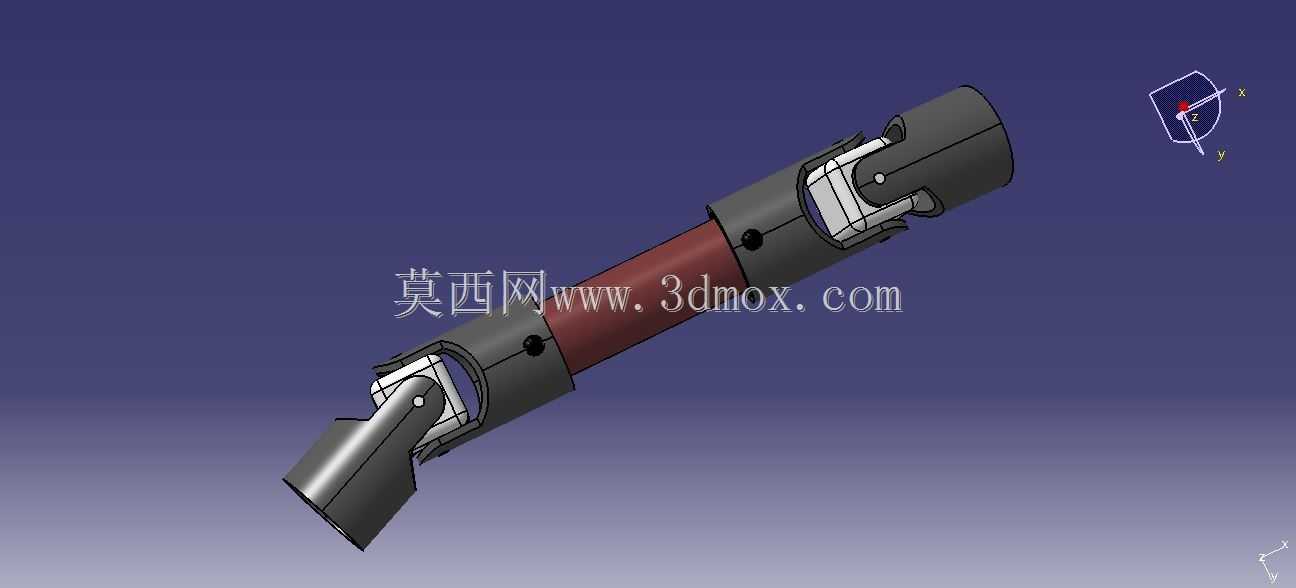

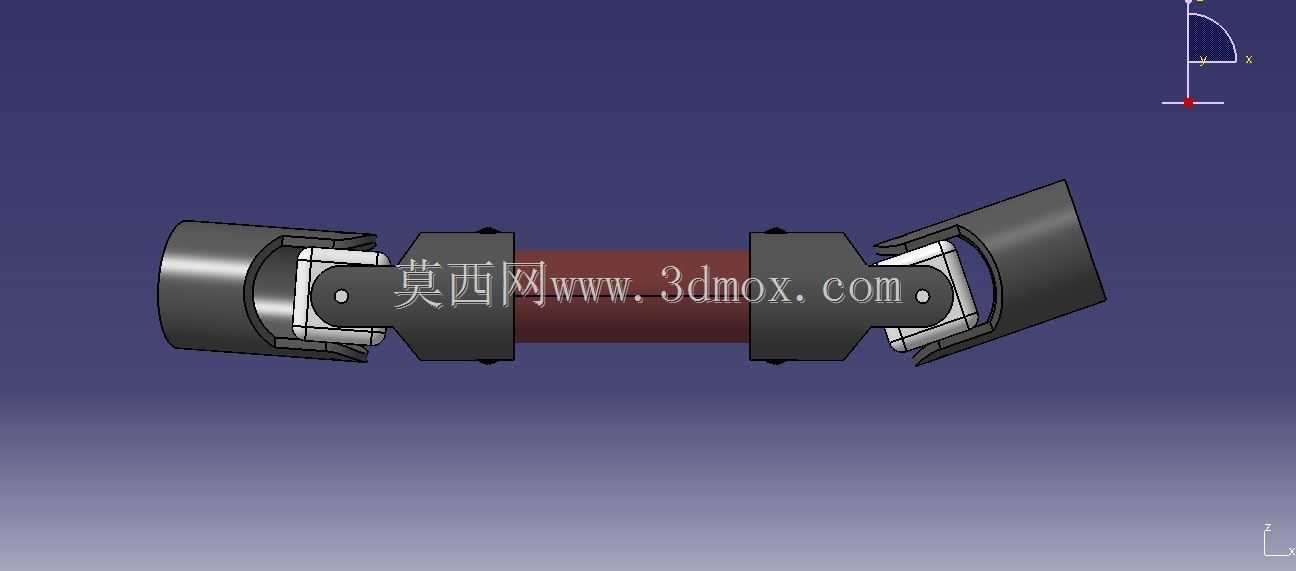

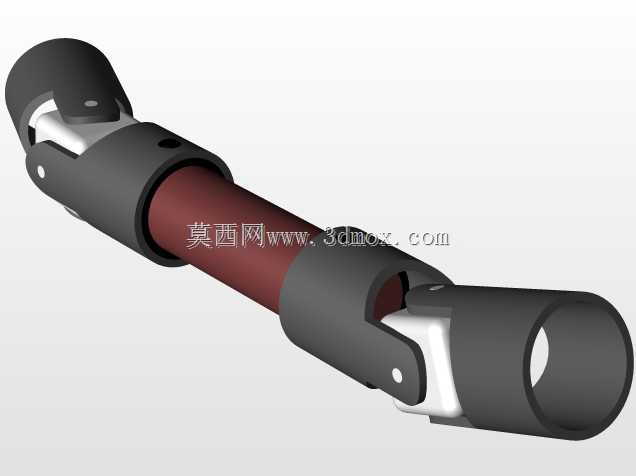

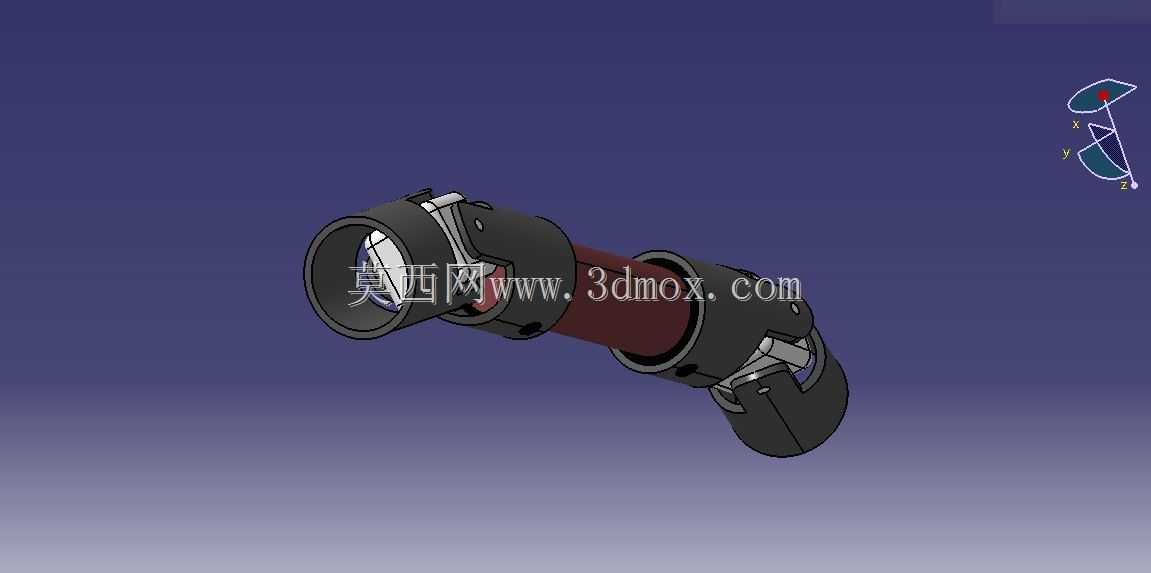

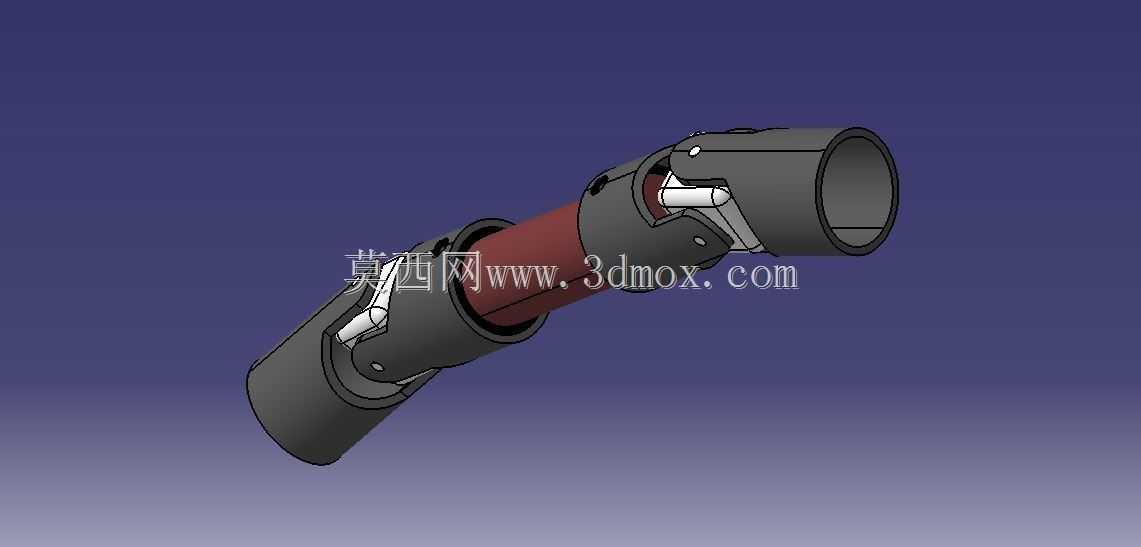

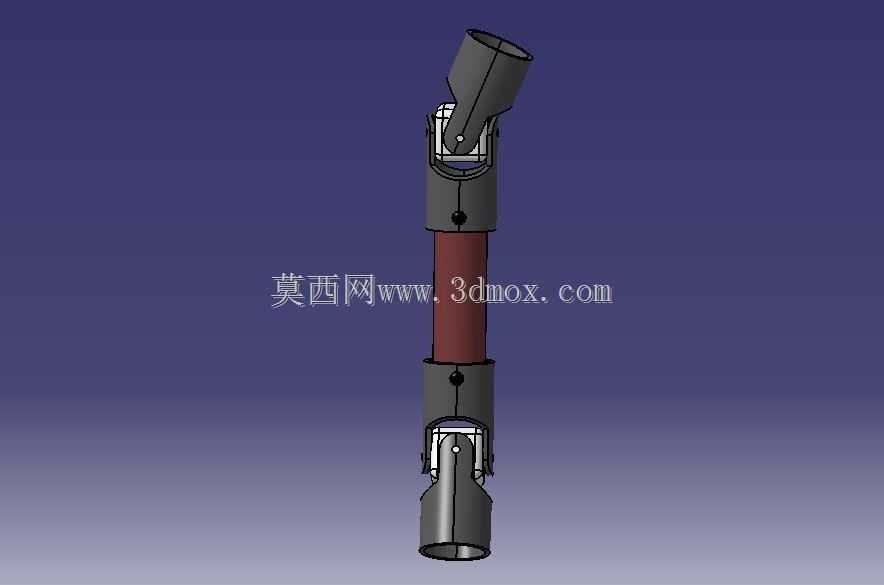

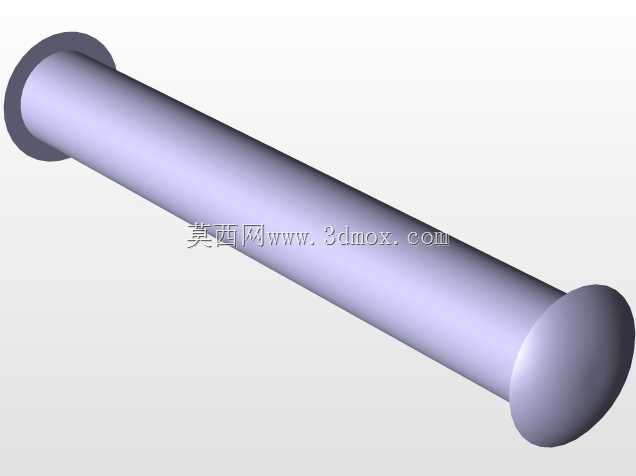

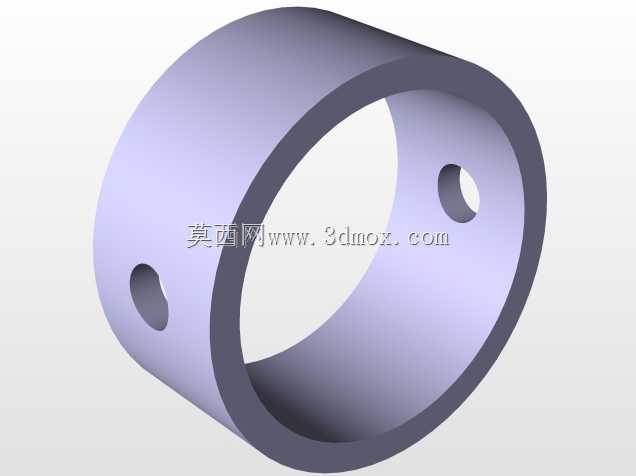

双十字轴式可伸缩万向动力传动轴

项目分类:3D模型 发布时间:2021-09-02 ID:260433
  • 双十字轴式可伸缩万向动力传动轴
  • 双十字轴式可伸缩万向动力传动轴
  • 双十字轴式可伸缩万向动力传动轴
  • 双十字轴式可伸缩万向动力传动轴
  • 双十字轴式可伸缩万向动力传动轴
  • 双十字轴式可伸缩万向动力传动轴
  • 双十字轴式可伸缩万向动力传动轴
  • 双十字轴式可伸缩万向动力传动轴
  • 双十字轴式可伸缩万向动力传动轴
  • 双十字轴式可伸缩万向动力传动轴
  • 双十字轴式可伸缩万向动力传动轴
  • 双十字轴式可伸缩万向动力传动轴
  • 双十字轴式可伸缩万向动力传动轴

这类双十字轴万向传动轴,常出现在需要跨轴线偏移传递扭矩的工况里,比如小型工程机械的行走机构传动链、农用机具的动力输出衔接段、轻工设备的进给单元动力传递路径,甚至部分改装车辆的转向助力传动支路也能见到同结构部件。它的核心作用是在输入轴与输出轴存在轴线夹角、或者工作过程中两轴间距会发生小幅变化的场景下,持续稳定传递旋转动力,不会因为轴系的相对偏移出现卡滞、扭矩断传的问题。

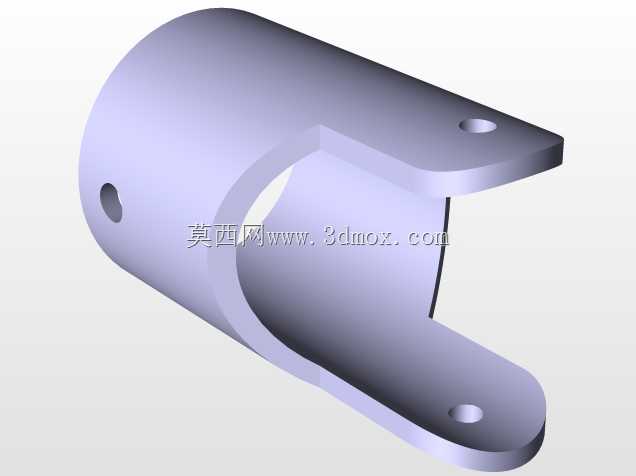

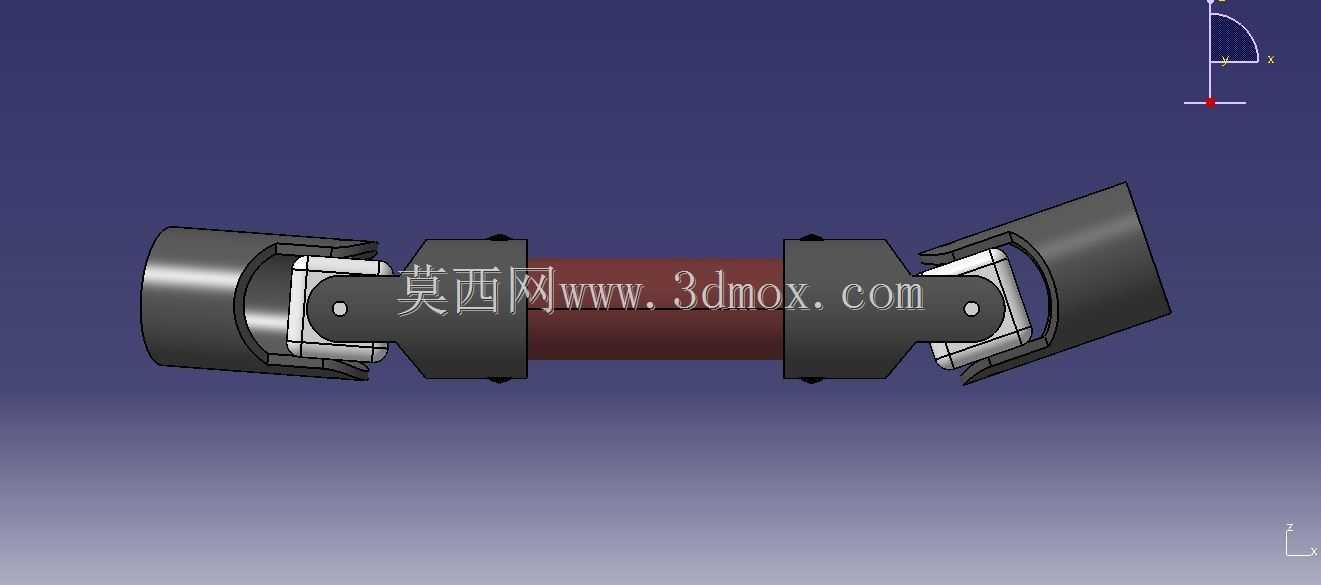

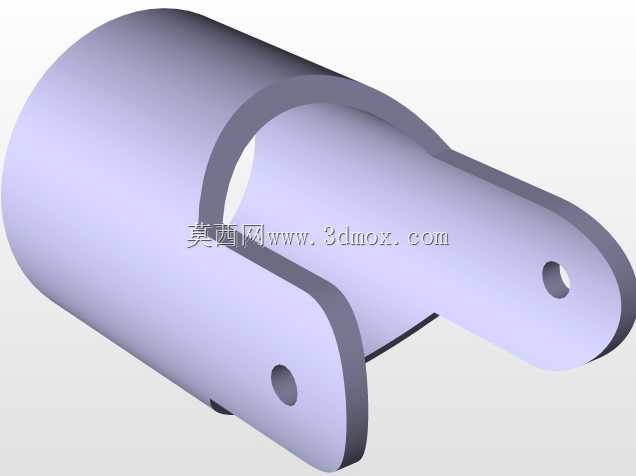

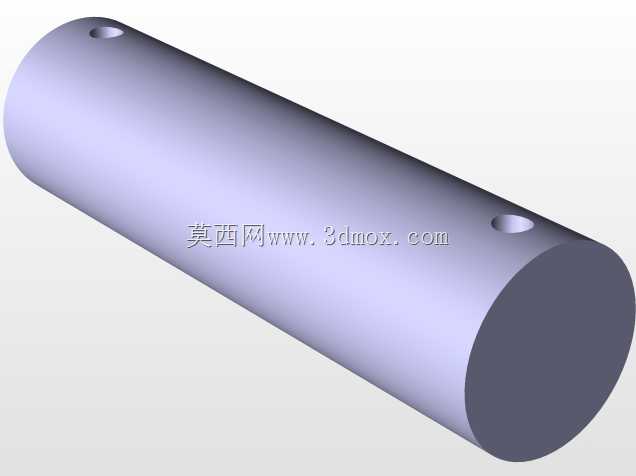

从结构设计逻辑来看,两端的十字轴万向节总成是实现变角度传动的核心,十字轴的四个轴颈分别与两端的节叉配合,配合面预留了合理的转动间隙,保证在最大允许摆角范围内,节叉可以绕十字轴自由摆动,不会出现运动干涉。中间的花键伸缩段是适配轴间距变化的关键,轴管与节叉之间采用花键副连接,既可以传递大扭矩,又能允许轴向的相对滑动,补偿设备运行过程中因为振动、机架形变带来的轴系长度变化,避免传动部件承受额外的轴向载荷。

设计这类传动轴的时候,首先要核算两端万向节的相位匹配,必须保证两端万向节的叉面处于同一平面,才能让输入输出端的转速保持同步,避免出现单万向节固有的转速波动问题,减少传动过程中的冲击振动。其次要根据传递的额定扭矩选择十字轴的轴颈直径、花键的模数与啮合长度,保证在峰值扭矩工况下,配合面的接触应力在材料许用范围内,不会出现压溃、磨损过快的问题。外形尺寸上,要根据安装空间确定轴管的外径与总长度,两端的连接轴头要匹配对接部件的安装接口尺寸,安装边界需要预留足够的摆动空间,保证在最大摆角工作时,万向节的节叉不会和周边的机架、护罩发生碰撞。

实际选型应用时,还要注意传动轴的临界转速校核,过长的传动轴需要适当加大轴管直径提升刚性,避免工作转速接近临界转速引发共振,缩短部件使用寿命。日常维护中,十字轴的轴承位置需要定期加注润滑脂,减少转动副的磨损,花键副也要保持润滑,保证轴向滑动顺畅,不会因为锈蚀出现卡滞,影响伸缩补偿功能。
