0.5英寸液压连接软管总成结构设计

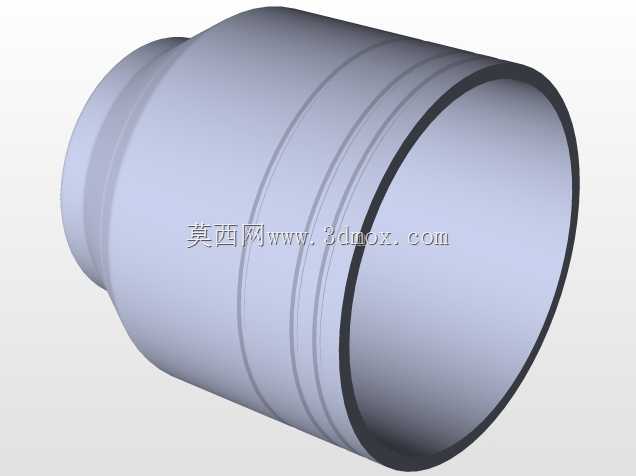

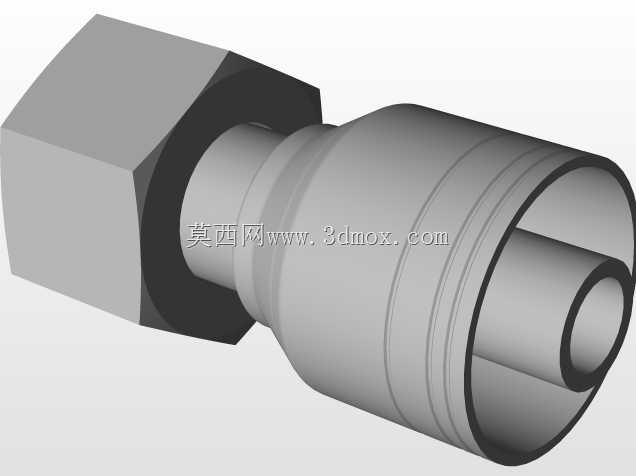

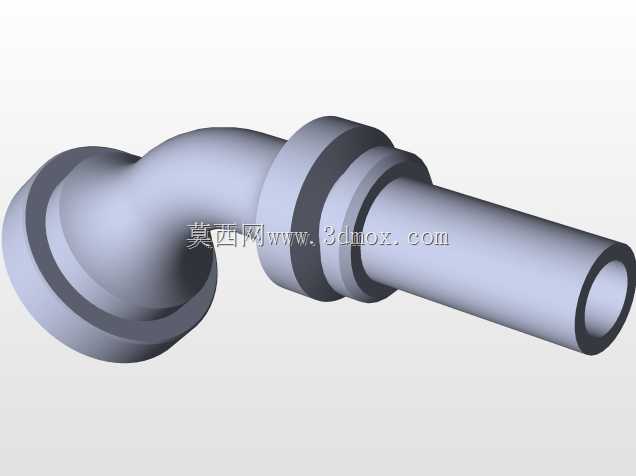

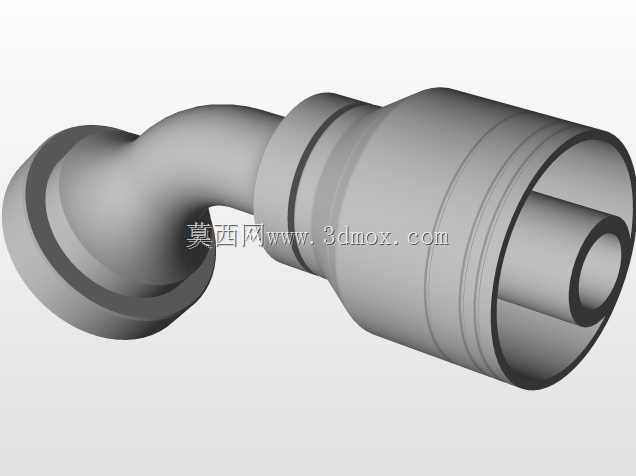

在液压系统的管路布设场景中，这类0.5英寸通径的软管总成是解决刚性管路无法适配相对位移部件连接的核心元件，常见于工程机械行走机构液压油路、工业设备液压站与执行元件间的柔性连接、商用车制动及助力系统管路布局中，能够在部件存在小幅振动、相对摆动的工况下，稳定传输压力流体，避免刚性连接因应力集中出现的焊缝开裂、接头断裂问题。从实际使用需求出发，这款软管总成的设计首先围绕通流能力与耐压等级做匹配，0.5英寸的通径能够适配中等流量的液压回路，在额定工作压力区间内，管路内部的流体压降控制在合理范围，不会因为通径不足造成系统压力损失过大，也不会因通径冗余带来管路布局空间的浪费。软管本体采用多层复合结构设计，内层选用耐油耐流体腐蚀的橡胶材质，直接接触传输的液压油、乳化液等工作介质，避免长期使用过程中出现内层溶胀、脱落污染介质的问题；中间层为高强度编织增强层，承担管路工作时的内部压力载荷，抑制软管在压力作用下的径向膨胀，保证通流截面的稳定性；外层为耐老化耐磨损橡胶材质，能够抵御安装使用过程中与周边构件的摩擦、外界环境中的油污粉尘侵蚀，延长管路的实际使用寿命。两端的压接式接头是总成可靠性的关键设计点，接头芯轴插入软管内端后，通过冷压工艺将外套与接头芯轴压合为一体，压接位置的抱紧力经过精准计算，既不会因为压接过紧造成软管内层被切割损伤，也不会因为压接力不足出现高压下接头拔脱、渗漏的问题，接头端部的连接形式适配常用的液压管接口，能够直接与对应规格的阀块、油缸、硬管接头完成对接，无需额外加工转换连接件。在外形与安装边界的设计上，软管的成型弯曲弧度充分参考了实际安装场景的空间走向，预成型的弯曲形态能够避免安装过程中出现软管过度弯折、扭转变形的问题，要知道液压软管的最小弯曲半径有严格的工程要求，一旦弯折半径小于允许值，会造成增强层损伤、通流截面骤变，长期使用会大幅降低管路寿命，预成型的弯曲弧度直接将管路走向固定在合理区间，安装时只需对准两端接口固定即可，不用现场反复弯折调整管路形态，既提升了装配效率，也规避了安装不当带来的失效风险。设计过程中还充分考虑了管路的动态位移补偿能力，软管的长度预留了合理的伸缩余量，当连接的两个部件因为振动、工作行程出现相对位移时，软管能够通过自身的柔性变形吸收位移量，不会对两端接头施加额外的拉扯力，在振动工况明显的设备上，这种柔性补偿能力还能阻断振动沿管路的传递，降低系统整体的振动噪声。从建模细节来看，模型完整还原了软管的外轮廓形态、两端接头的结构细节，包括接头处的密封结构、压接外套的压痕形态都做了对应呈现，能够直接用于液压系统的管路布局干涉检查、装配工艺模拟，在做设备整体三维布线时，可以直接调用该模型验证管路走向是否与周边构件存在运动干涉，提前排查布局问题，减少实际装配阶段的管路返工率。
