双链轮配套滚子链条传动组件结构

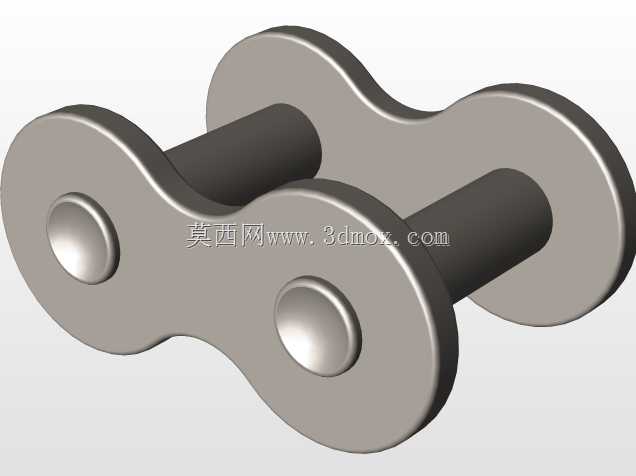

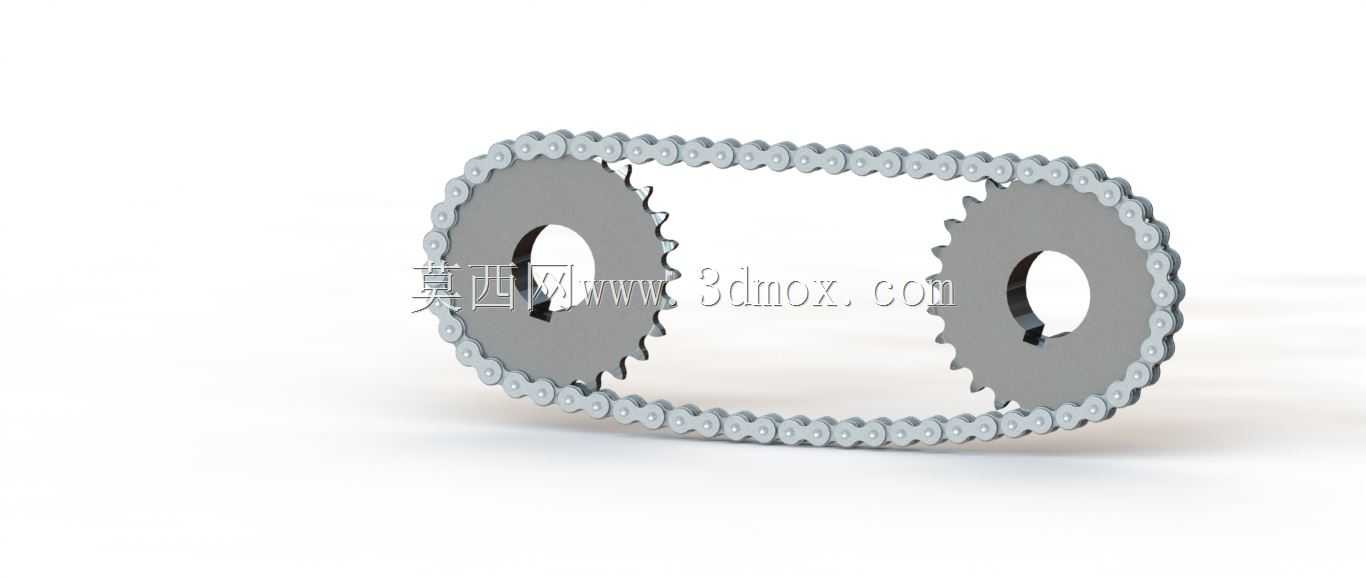

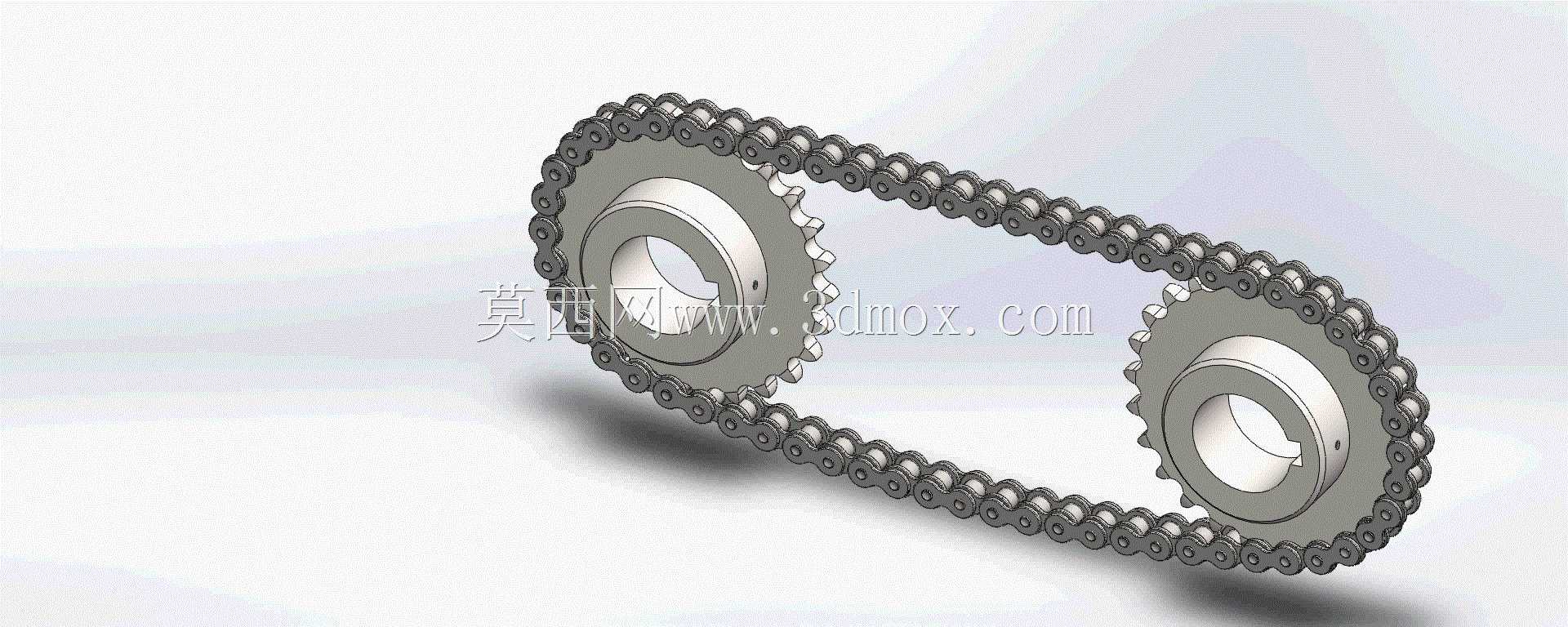

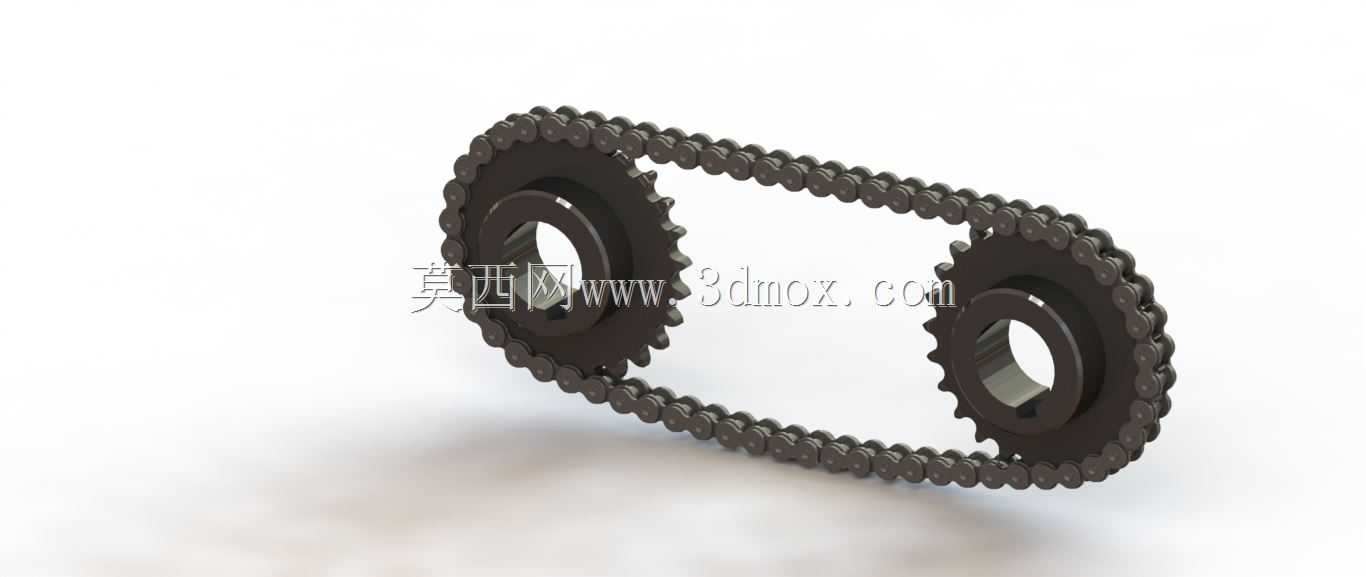

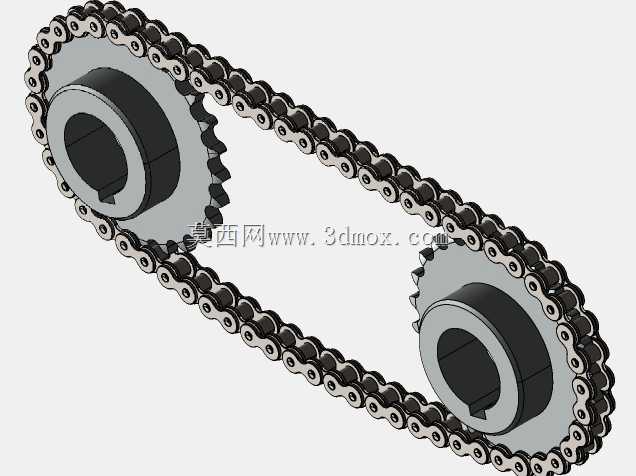

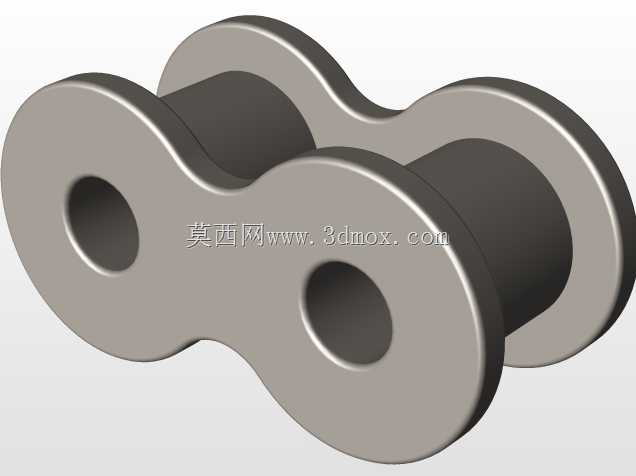

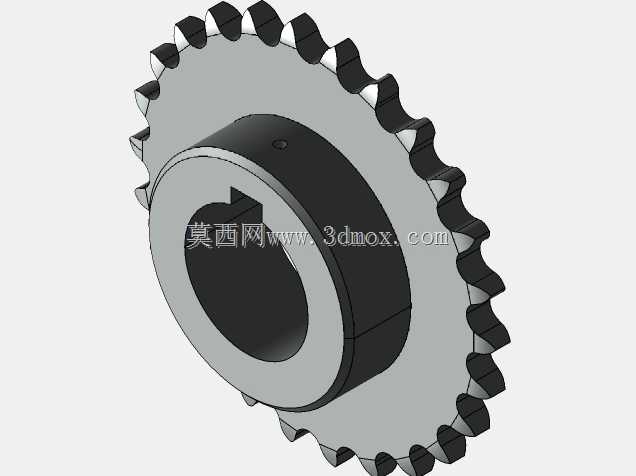

这套链轮链条传动结构，是机械传动系统里应用极广的挠性啮合传动组件，日常在各类输送线、机床进给机构、农用作业机械、摩托与非机动车传动系统、自动化生产线的动力传递工位都能见到它的身影。和齿轮直接啮合的刚性传动不同，它能在两轴中心距较远的工况下完成动力传递，不需要额外增加过多的中间传动轮组，同时还能缓冲传动过程中的小幅振动，适配低速重载的传动需求，哪怕工作环境存在少量粉尘、碎屑，只要做好基础润滑就能稳定运行，不会像带传动那样出现打滑丢转的问题，传动比的准确性更有保障。从设计逻辑来看，两个链轮的齿形参数完全匹配配套链条的节距、滚子直径，齿廓采用的是标准三圆弧一直线齿形，能保证链节进入和退出啮合时顺滑无卡滞，减少啮合瞬间的冲击载荷。两个链轮的中心距是设计时的核心安装边界参数，中心距过小会导致链条绕轮的包角不足，同时单位时间内链节的啮合循环次数变多，加剧链条和轮齿的磨损；中心距过大则会让链条松边垂度过大，运行时出现上下抖振、跳齿的问题，常规设计里中心距一般控制在30到50倍链条节距的区间内，松边会预留合适的垂度，方便后续加装张紧结构。链轮本身的内孔、键槽尺寸是和配套安装轴直接匹配的，安装时需要保证两个链轮的端面处于同一平面，不能出现偏斜，否则会加速链条侧面和轮齿的偏磨，严重时还会出现链条脱啮掉链的故障。链条采用的是标准滚子链结构，由内链板、外链板、销轴、套筒、滚子几个部分组成，滚子在啮合时能在套筒上自由转动，把链节和轮齿之间的滑动摩擦转化为滚动摩擦，大幅降低啮合过程中的磨损量，链板则做了等强度的异形轮廓设计，在保证链节抗拉强度的前提下尽可能减轻整体自重，降低传动过程中的惯性载荷。这套结构在实际选型时，会根据传递的功率、输入轴转速、传动比要求确定链轮的齿数、链条的型号规格，小链轮的齿数不会选得过少，避免传动过程中动载荷过大，也不会选得过多导致大链轮尺寸过大、链条容易出现跳齿问题，日常维护时只需要定期检查链条张紧度、补充润滑脂，就能保证很长的无故障运行周期，是机械传动方案里可靠性、性价比都非常突出的一类结构。
