立式搅拌混合槽工业设备结构设计

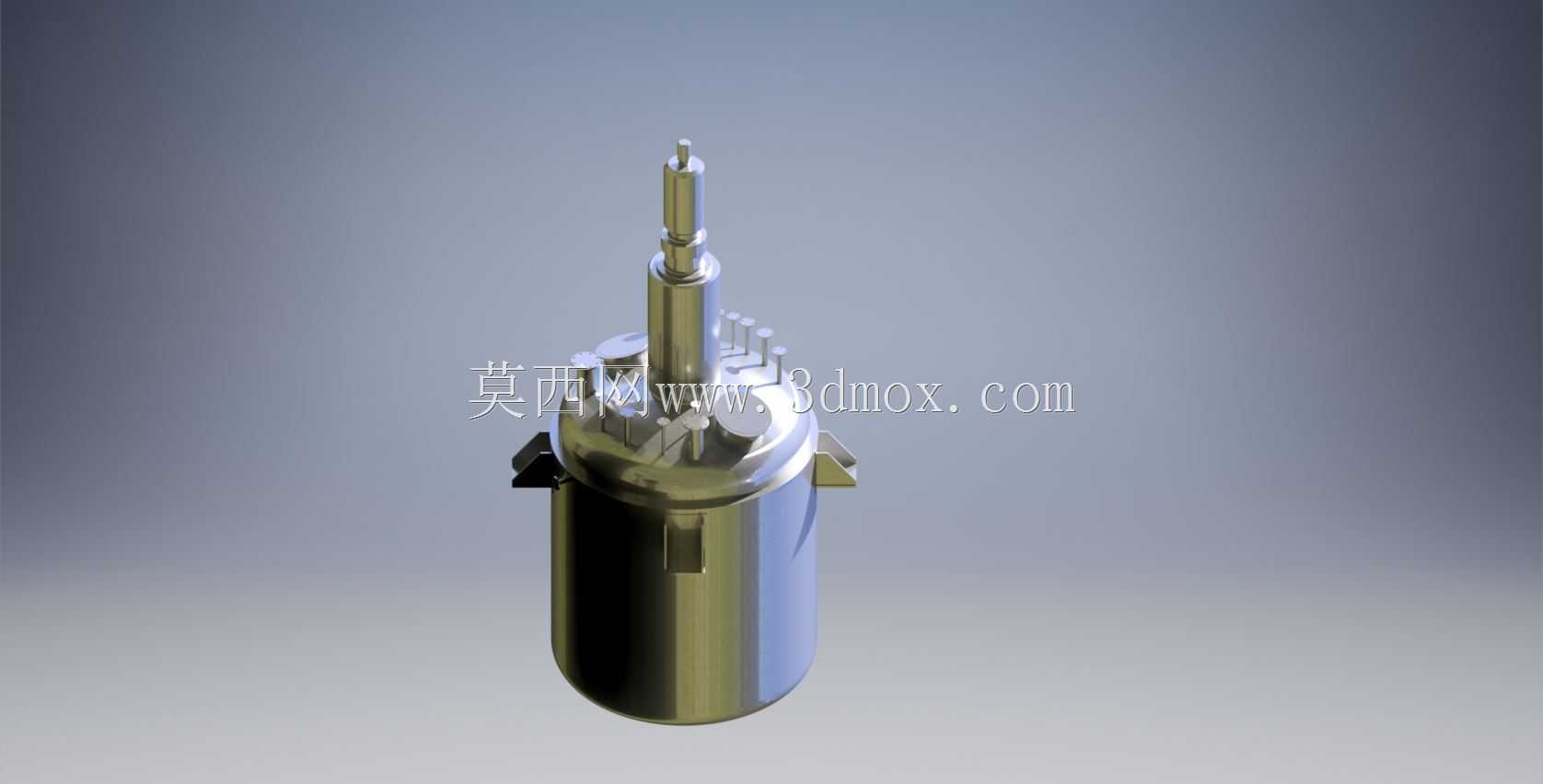

这款立式混合槽主要面向化工、食品加工、制药等行业的物料混配工序，可完成固液混合、液液分散、低粘度物料均质等作业，在中小型批量生产的配料工段适配性较强。从结构设计来看，整体采用立式圆柱罐体构型，底部做圆弧收底处理，能有效减少物料残留，避免排料时出现积料死角，罐体侧壁预留的支耳结构可直接适配钢架安装或平台架装，安装时需预留上部搅拌轴的检修空间，轴端伸出段的周边要留出至少三百毫米的操作余量，方便后期做密封件更换与轴系校准。

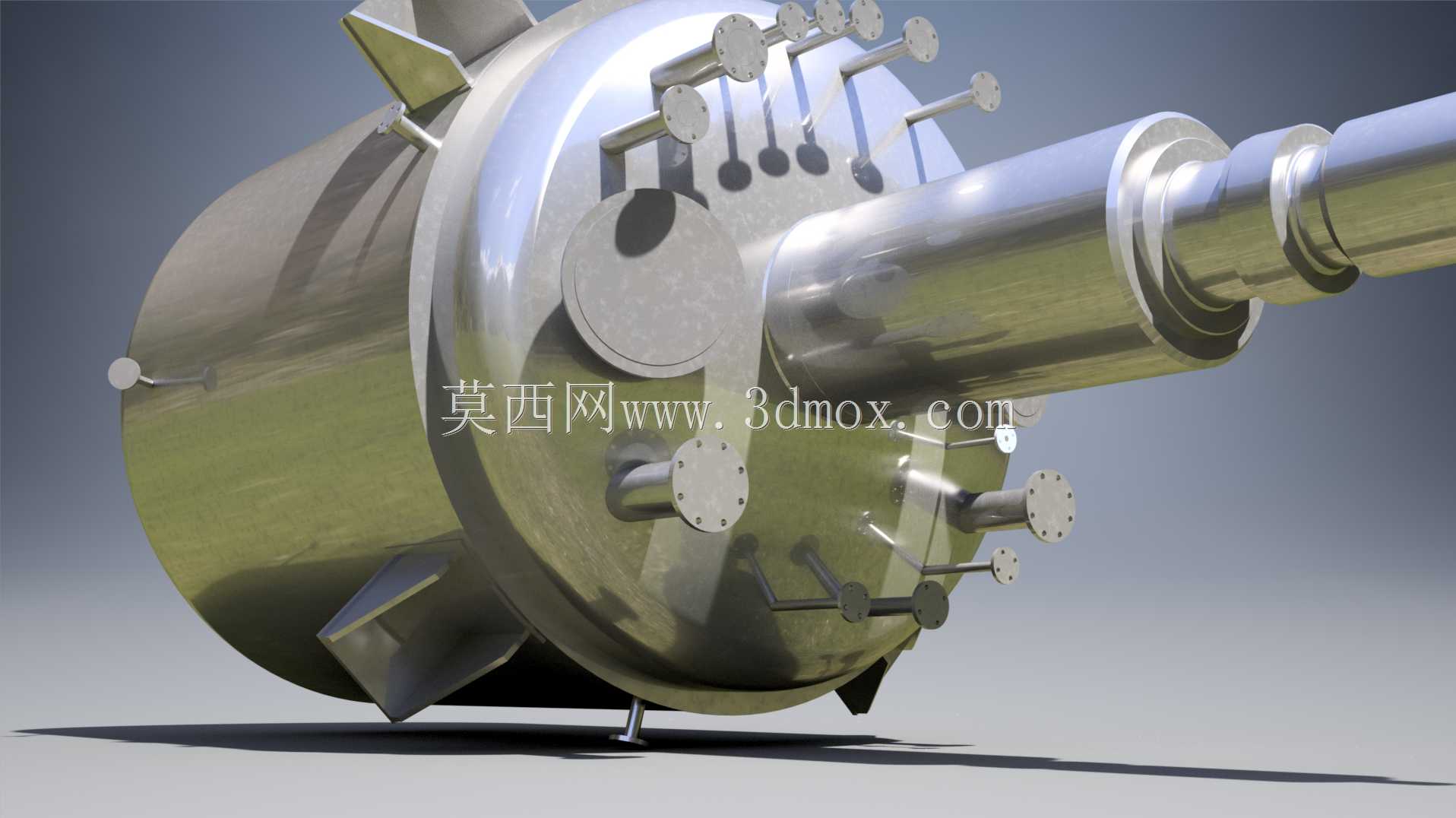

搅拌轴采用分段阶梯轴设计，从罐体顶部的安装座向下延伸，轴径从上到下逐段收窄，既可以降低轴系转动时的扰流阻力，也能减少长轴运转的挠度变形，轴端搭配的搅拌桨构型适配中低粘度物料的轴向循环需求，运转时可推动物料从罐体中心向下流动，再沿罐壁向上回流，形成完整的循环流场，避免出现局部混合不均的分层问题。罐体顶部的密封座结构做了加厚处理，可适配填料密封或者机械密封两种方案，用户可根据物料的腐蚀性、挥发性要求灵活选配密封形式，不需要额外改动顶部安装法兰的尺寸。

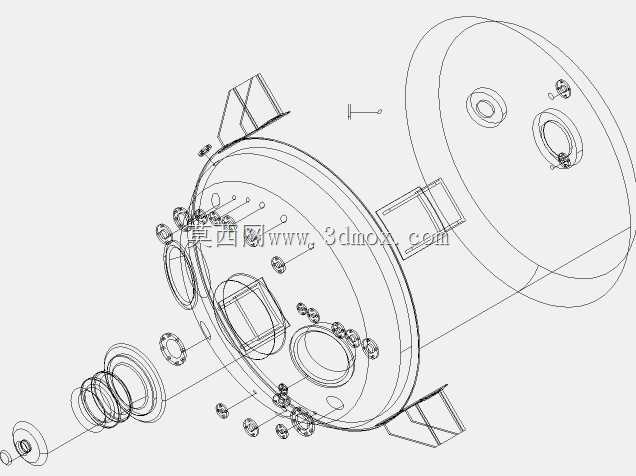

设计过程中优先考虑了设备的拆装便利性，罐体与上部驱动安装座采用法兰连接结构，拆卸螺栓后即可将整套搅拌轴组件从罐体上方吊出，方便清理罐内残留物料，也便于对搅拌桨做磨损检查。罐体侧壁预留的接口可根据工艺需求加装测温探头、进料管路或者观察视镜，接口的位置避开了搅拌流场的核心扰动区，不会额外增加流体阻力。整体结构的壁厚设计兼顾了刚性与轻量化要求，常压工况下罐体不会出现明显的形变，支耳的承重载荷经过核算，可满足满料状态下的长期承重需求，安装时只要保证基础平台的水平度偏差不超过千分之二，即可保证搅拌轴的运转同轴度，减少轴封的异常磨损。在实际选型应用中，这款混合槽可搭配不同转速的驱动单元，针对不同物料特性调整搅拌转速，适配从稀溶液到低浓度浆料的多种混合工况，不需要对罐体主体结构做改动，仅更换对应形式的搅拌桨即可拓展适用范围。
