5mm螺距直插铝电解电容器三维结构

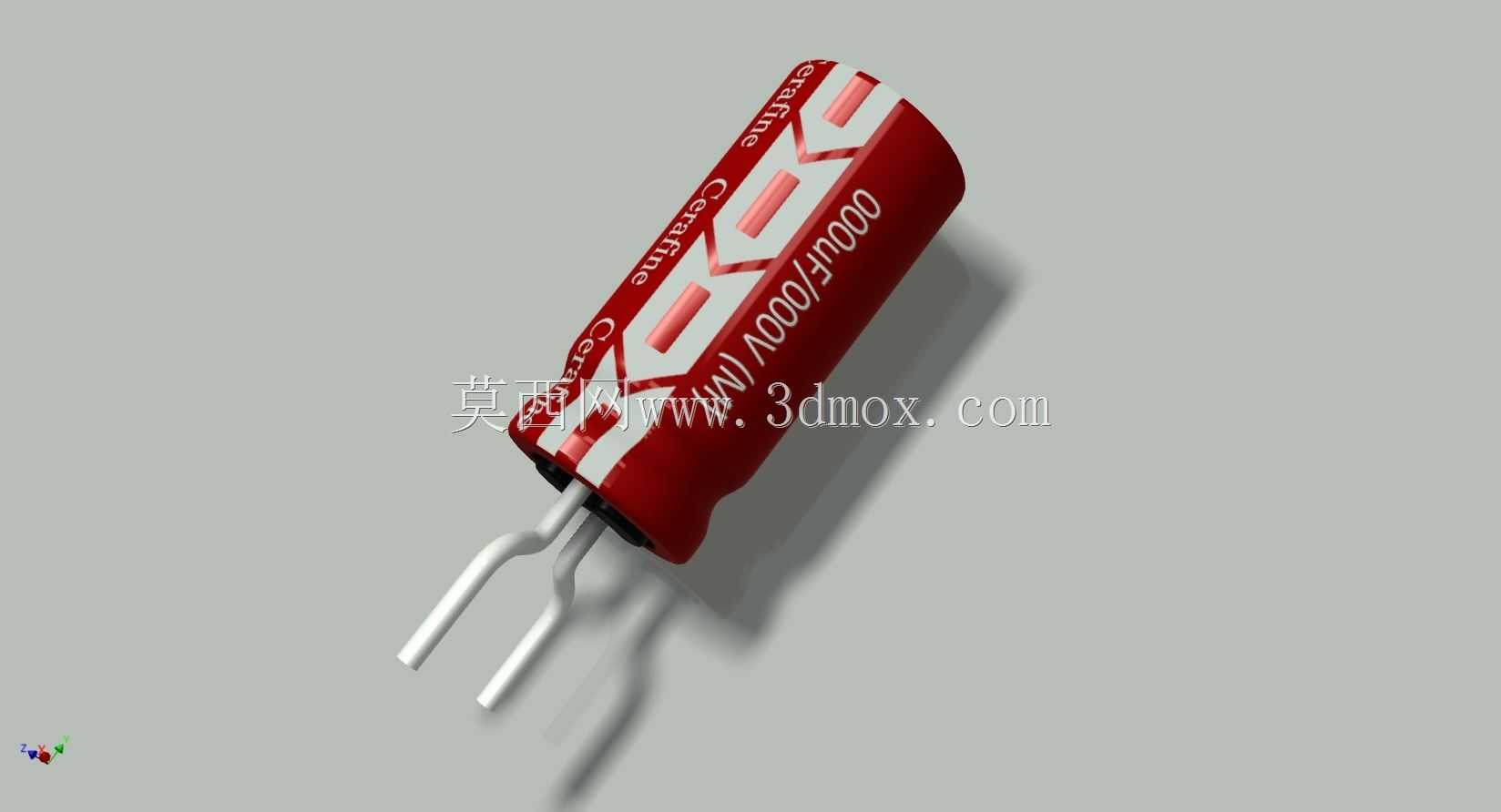

在消费类电子板卡、工业控制电源板、小型驱动模块的PCB布局设计环节，直插式铝电解电容的占位与引脚干涉校验，是结构设计阶段绕不开的细节。这款引脚螺距5mm的铝电解电容，本体直径5mm、总高度11mm，属于小容量直插封装规格，常被用于低压直流回路的滤波、退耦场景，在小功率开关电源输出端、单片机主控板的电源入口、信号调理电路的旁路位置都有大量应用。做PCB布局时，很多新手容易忽略电容本体与周边接插件、功率器件的安全间隙，只盯着焊盘孔位放置，等到样机打样回来才发现电容本体顶住了旁边的接线端子，或者引脚成型角度不对导致装配后本体歪斜，甚至和散热片距离过近影响长期工作寿命，这个三维模型就可以直接导入PCB结构装配文件，提前校验安装空间。从设计细节来看，模型还原了铝壳本体的卷绕结构特征、红色PVC热缩套管的表面标识区域、两根镀锡铜引脚的出线角度与长度，引脚根部的橡胶密封塞位置也做了准确还原，能直观呈现电容插装后的实际高度——很多设计人员在计算板卡堆叠空间时，只算电容标称高度，忽略引脚穿出PCB背面后的焊锡凸起高度，以及引脚弯折成型后的本体偏移量，这个模型把引脚的出线长度做了符合行业常规加工的尺寸还原，导入装配后可以直接测量本体到上层板卡、周边结构件的最小间隙。在做整机结构的安规校验时，这类小尺寸电解电容的本体到带电件的爬电距离、到金属外壳的电气间隙，都可以通过三维模型直接做距离测量，不用等实物焊接后再反复调整。另外在做自动化插件设备的程序调试时，准确的电容外形模型可以用来模拟插件头的取料路径、夹爪的夹持位置，避免插件过程中夹爪碰伤电容套管，或者引脚对位不准导致焊盘虚焊。不同于贴片元件的规整外形，直插电解电容的引脚存在一定的成型公差，模型里的引脚间距按照标称5mm螺距做了基准设计，同时预留了常规公差范围内的偏移参考，设计人员在做PCB焊盘封装时，可以结合这个模型的引脚出线位置，优化焊盘的孔径与间距，避免波峰焊过程中出现电容浮高、歪斜的问题。在做产品的BOM可视化校验时，把这个电容模型导入整机装配文件，还能快速核对同规格电容的布局位置是否正确，避免生产过程中出现不同容值电容错插的问题，毕竟小尺寸电解电容的外观差异很小，靠丝印标识核对很容易出现疏漏，三维可视化的装配校验能大幅降低这类生产错误的概率。
