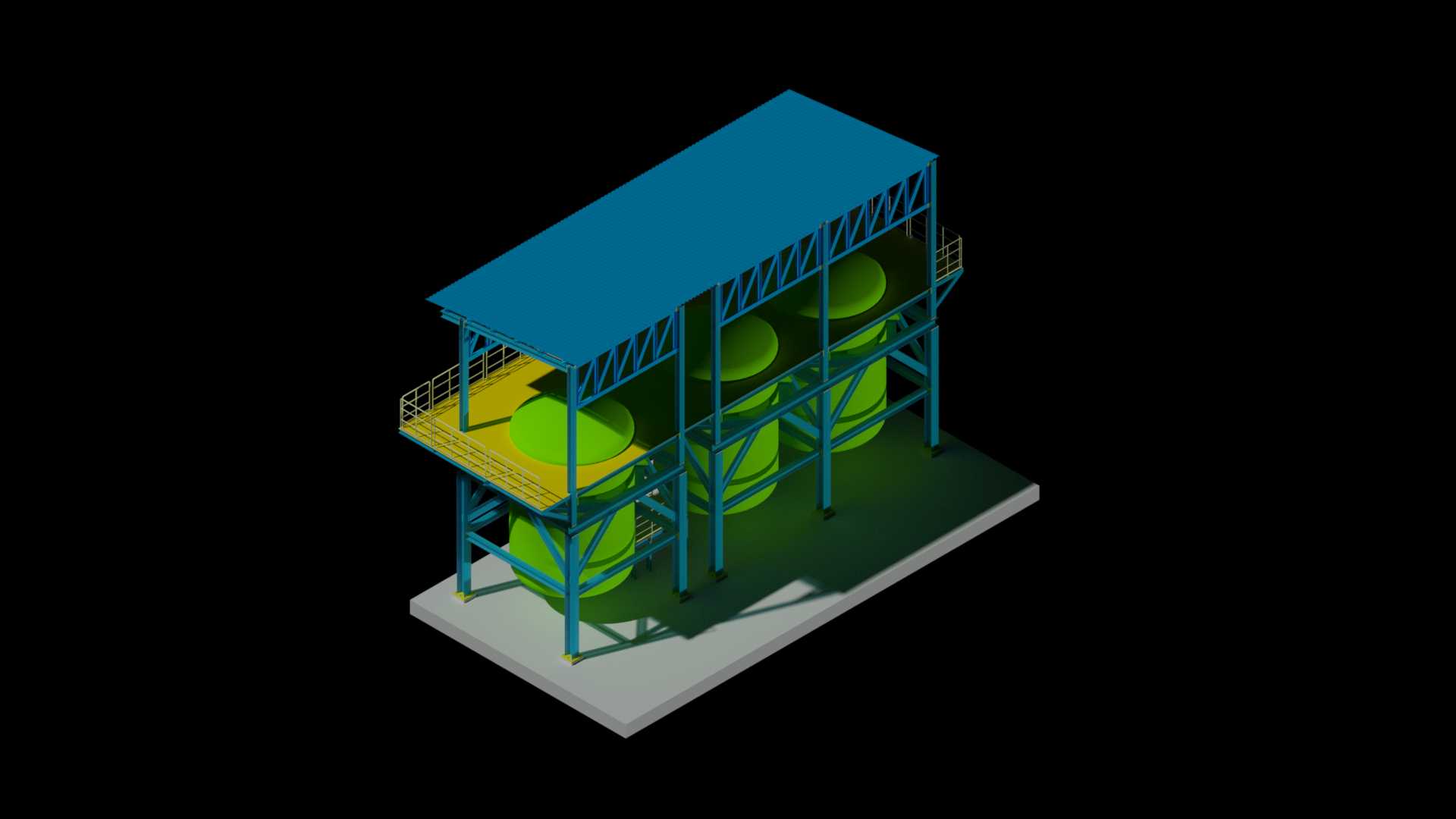

工业厂区立式储料罐钢结构支撑操作平台

这套结构主要服务于厂区散料或液态介质的中转存储环节，常见于粮油加工、化工配料、建材生产等需要批量暂存物料的生产场景，上层平台预留的设备安装位可直接对接物料输送管道，实现存储单元与上下游生产工序的无缝衔接。设计阶段优先考虑了罐体承重的载荷传递路径，四根主立柱直接落地连接底部混凝土基础承台，避免平台载荷分散到非承重建筑结构上，每层操作平台的护栏高度符合工业操作安全规范，临边位置预留的检修通道宽度满足单人携带工具通行的需求，不会出现运维人员侧身挤过的局促情况。罐体采用立式排布的方式，相比卧式存储方案能节省近40%的占地面积，对于厂区用地紧张的改扩建项目来说适配性更强，三层错落的平台设计既可以满足不同高度罐体的安装固定需求，也能让操作人员在对应楼层完成阀门操作、液位观测、管路检修等日常作业，不需要额外搭设临时登高梯具。钢架主体采用H型钢作为主承重梁，次梁搭配角钢做横向拉结，平台踏板选用花纹钢板做防滑处理，所有焊接节点位置都预留了螺栓连接的冗余孔位，现场安装时可以根据实际罐体的到货尺寸做小幅微调，不需要在现场重新切割型钢破坏防腐层。顶部的防雨顶棚采用单坡排水设计，坡度设置在5%左右，刚好能让雨水顺着顶棚边缘排到平台外侧的排水沟，不会滴落到罐体顶部的人孔或阀门位置，避免长期积水造成的连接件锈蚀。安装边界方面，整套结构的底部承台需要做水平度校准，相邻立柱的基础标高差控制在2mm以内，防止上层平台安装后出现倾斜，导致罐体受力不均产生局部变形，平台外侧与厂区原有建筑的安全距离预留了1.2m的检修空间，后期更换罐体或者加固钢架时都有足够的操作面。设计时还考虑了物料进出的管路走向，每层平台的对应位置都预留了管路穿层孔，孔边做了圆角包边处理，避免管路长期震动摩擦被钢板边缘割破，爬梯的踏步间距设置为300mm，符合日常登高的步幅习惯，上下搬运小型检修配件时不会出现踩空的风险。
