四位直插式拨码开关结构设计

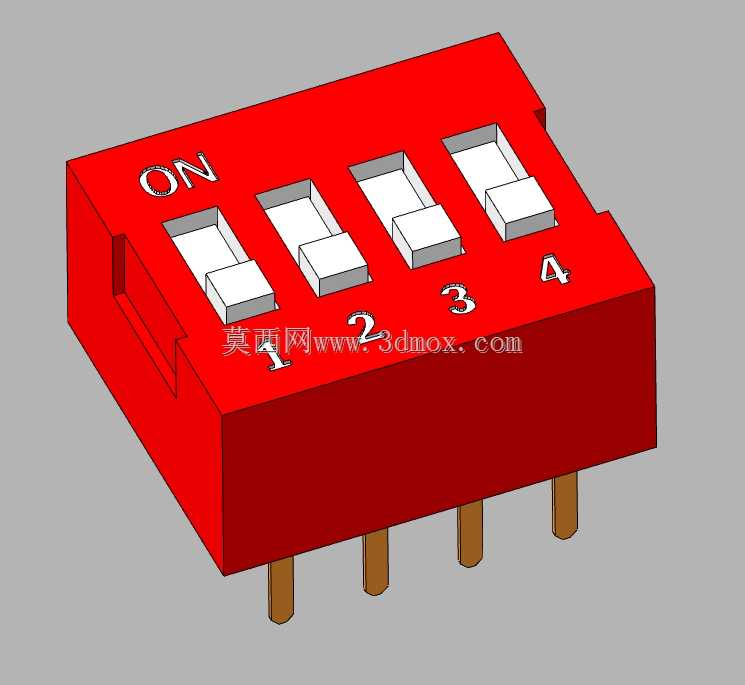

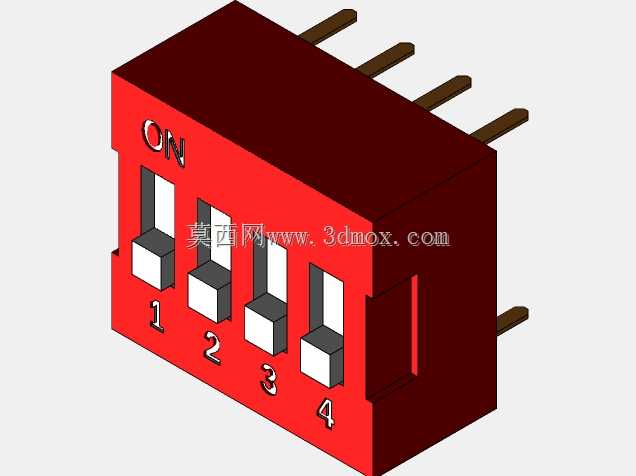

这款四位直插拨码开关，是工控板卡、小型电子设备做地址配置、功能档位切换时常用的基础元件，日常做电路结构设计时经常会用到这类元件的三维模型来做布局干涉检查。从结构设计角度看，这款开关采用红色阻燃塑壳作为主体基座，顶面排布四个独立的滑动拨块，每个拨块旁侧印有数字1-4的位号标识，同时在拨块行程的起始端印有ON标识，用来明确拨码导通的对应位置，操作人员在现场调试时可以快速识别每一位的通断状态，不会出现拨反、看错位号的问题。底部伸出四根直插式引脚，引脚采用标准2.54mm间距设计，刚好适配通用PCB板的孔位排布，焊接时可以直接对应标准网格的焊盘，不需要额外调整孔位坐标，能大幅缩短PCB Layout阶段的元件布局时间。设计这类元件模型的时候，首先要把控的是安装边界尺寸：塑壳本体的长宽高需要严格匹配实物的安装空间，引脚的伸出长度、直径要和实际焊盘的插装深度匹配，避免做结构装配时出现引脚顶到壳体下层结构、或者塑壳和周边电容、接插件出现空间干涉的问题。顶面的拨块行程要做准确的限位模拟，每个拨块的滑动距离要和实际导通行程一致，做设备操作演示动画的时候，可以真实还原拨码拨动的操作手感，不会出现拨块滑出塑壳、或者行程不足的穿模问题。在实际应用场景里，这类4位拨码开关常被用在小型PLC扩展模块、传感信号采集板、消费电子的功能配置板上，不需要额外外接编程器，直接通过拨码的通断组合就能实现0-15的地址编码，或者4路独立功能的通断配置，现场调试不需要连接软件，直接手动拨码就能完成参数设置，在工业现场、户外设备调试场景下实用性很强。做三维建模的时候，塑壳的侧边定位凸台、底部的引脚倒角都做了还原，在做整机结构装配时，可以直接把这个模型导入装配体，和PCB板、周边接插件、外壳结构做配合检查，提前预判安装时会不会出现空间冲突，减少打样后出现元件装不下、拨码操作被外壳挡住的问题。拨块表面做了细微的防滑纹理还原，实际使用时操作人员用指尖或者小号一字螺丝刀就能轻松拨动，不会出现打滑的情况，塑壳的边角做了小圆弧过渡，避免生产组装时锋利边角划伤操作人员的手部，也能减少元件在周转过程中出现边角崩裂的问题。
