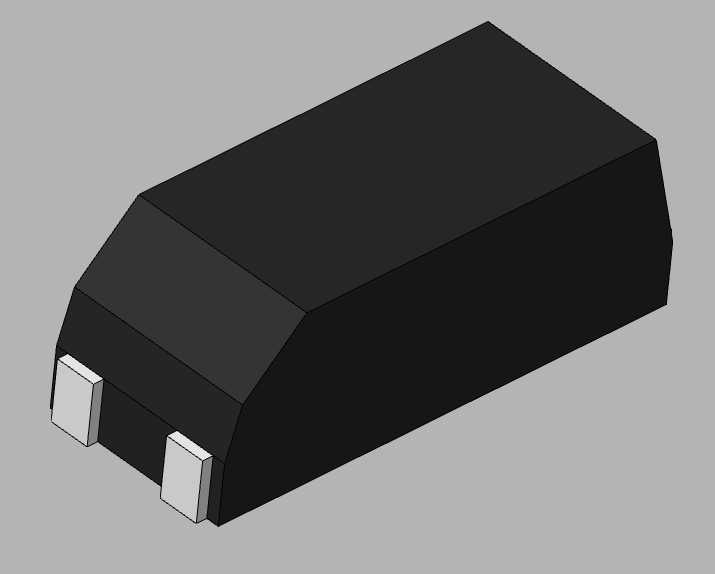

爱普生MA-505/MA-506贴片晶体三维数模

在消费电子、工业控制板卡的时钟电路设计环节，这类贴片式石英晶体是核心的频率基准元件，MA-505与MA-506两款同系列晶体的封装结构高度统一，建模时优先还原了其贴片安装的实际边界，方便PCB布局阶段做干涉检查与装配模拟。从实际应用场景来看，这类晶体广泛用于智能电表主控板、工业传感器采集模块、小型消费类数码产品的时钟回路中，为MCU、通讯芯片提供稳定的基准频率信号，相比直插式晶体，其表贴封装更适配SMT自动化产线的回流焊工艺，能大幅提升板卡组装的生产效率。

建模过程中首先参考了实物的封装尺寸规范，主体采用黑色阻焊层质感的环氧树脂封装外壳，外壳的斜切边角做了精准还原，避免数模棱角过于锐利和实物产生偏差；底部两个金属焊端的位置、突出高度严格对应 datasheet 中的安装尺寸，焊端的金属质感做了哑光处理，还原真实贴片元件焊端的镀层外观。设计思路上没有做多余的结构简化，保留了外壳顶部的微小平面特征，方便在做整机热仿真时，能准确识别元件的表面散热区域；同时焊端的接触面做了共面处理，确保在PCB装配模拟时，焊端能和PCB焊盘完全贴合，不会出现装配间隙的模拟误差。

从安装边界来看，这类晶体的整体高度较低，适合用在板卡空间紧凑、对元件厚度有严格限制的便携设备内部，建模时特意标注了元件的最大外形轮廓，方便结构工程师在做板卡堆叠时预留足够的装配空间，避免和上方的屏蔽罩、结构壳体发生干涉。在电路功能层面，这类石英晶体依靠石英晶片的压电效应产生固定谐振频率，建模时虽然不需要还原内部晶片结构，但外部封装的精准度直接影响结构设计阶段的空间评估准确性，尤其是在高密度布局的板卡上，元件之间的安全间隙往往只有零点几毫米，数模的尺寸偏差很容易导致实际生产时出现元件碰撞、无法贴装的问题。

实际选型过程中，工程师往往需要在PCB设计阶段就导入对应元件的三维数模，检查元件和周边接插件、电容、芯片的间距是否满足安规与装配要求，这款数模的外形公差控制在±0.05mm以内，完全能满足常规工业级板卡的设计校验需求；同时外壳的材质质感区分清晰，在做产品渲染、装配示意图制作时，能直接调用材质参数，不需要额外做贴图调整，大幅提升结构设计阶段的工作效率。
