绿色单位数码管显示器件三维结构

　　在工业控制终端、小型仪器仪表以及嵌入式设备的面板设计中，单位数码管始终是最基础也最可靠的数字输出载体。这款绿色发光的单位数码管采用9.9mm字符高度规格，对应行业常说的0.39英寸显示尺寸，整体封装为黑色不透光塑壳，正面预留七段笔画加小数点的发光窗口，发光段采用高对比度绿色荧光材料，在车间常规照明环境下也能清晰辨识数字状态。

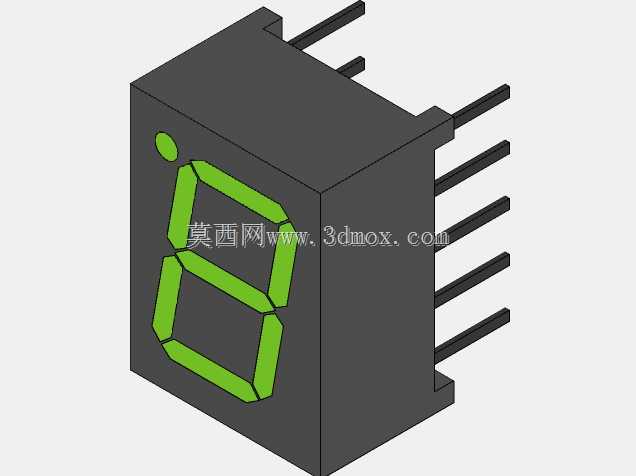

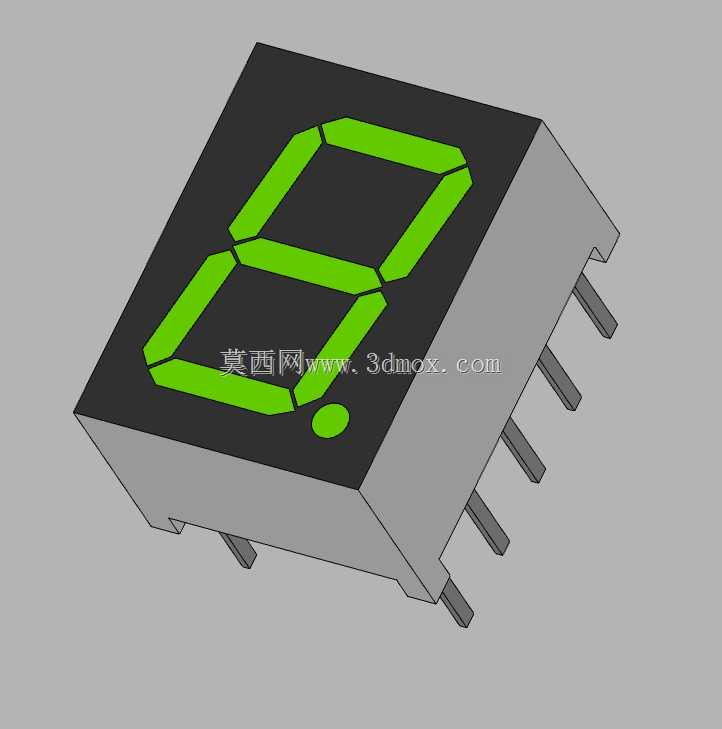

　　从结构建模的角度拆解，器件本体为近似立方体的注塑封装，正面黑色面罩做了哑光遮光处理，目的是隔绝相邻笔画之间的光线串扰，避免点亮时段与段之间出现光晕重叠。七段发光笔画按照标准日字形排布，右下角独立设置圆形小数点发光区，每一段发光区域都做了内凹的光学腔设计，塑壳内壁的遮光筋将八个发光区域完全物理分隔，这也是小尺寸数码管保证显示清晰度的核心结构细节。

　　引脚布局采用双侧直插排布，从封装本体两侧向下延伸出多根金属插针，插针为标准方形截面，引脚间距符合常规通孔PCB安装规范。建模时需要严格把控引脚的伸出长度、折弯公差以及引脚中心距，这些尺寸直接决定了器件在PCB板上的插装适配性：引脚过长会导致波峰焊后剪脚工序余量过大，引脚过短则无法穿透板厚完成可靠焊接；引脚的排布顺序对应内部a到g段以及小数点、公共端的电气定义，结构设计阶段需要同步核对引脚位号与PCB封装焊盘的对应关系，避免出现装配后引脚错位的问题。

　　实际选型应用中，这类单位数码管常被用于计数器面板、温控器数值显示、电源电压指示、小型测试仪器的单数字输出工位。比如在流水线产量计数终端上，多只该款数码管横向并排安装，每一位对应一位数字，组合成多位计数显示；在嵌入式教学实验板上，它作为最基础的输出外设，用来演示IO口驱动、动态扫描显示的底层逻辑。绿色发光的选型优势在于人眼对555nm左右波长的绿光敏感度高，同等驱动电流下视觉亮度感知更强，长时间盯视的疲劳度低于红色或蓝色显示，适合设备操作人员需要持续读取数值的工位场景。

　　设计建模过程中，外形安装边界的把控是重点：器件本体的长宽高尺寸需要和面板开孔尺寸匹配，面板开窗要刚好露出正面发光区域，同时遮挡住本体侧边的塑壳合模线；本体背部到PCB板面的安装高度需要预留出引脚焊接后的余量，避免器件本体顶死PCB板面造成应力翘曲。另外塑壳本体的边角做了小角度倒角处理，既方便自动化插装时的导向对位，也能避免人工装配时锋利边角划伤操作人员。

　　内部结构层面，每一段发光笔画对应独立的LED芯片绑定区域，塑壳内部的反射腔将芯片发出的侧向光线正向反射出正面窗口，外部封装的黑色环氧树脂既起到遮光作用，也完成了内部芯片、键合线的密封防护，达到常规工业场景下的防尘防潮等级。三维模型完整还原了外部塑壳、发光段轮廓、直插引脚的全部几何特征，结构工程师在进行面板布局、PCB封装设计、整机装配干涉检查时，可以直接调用该模型完成空间校核，提前预判安装时可能出现的引脚干涉、面板开窗不匹配、装配高度超限等问题，省去手动测绘器件尺寸的重复工作，提升显示类外设的选型设计效率。
